Malogic ASIC Fresh Board

上海零义科技有限公司

Malogic开发板是一款针对IC、ASIC（专用集成电路）前端设计的入门级FPGA开发板。Malogic读做My Logic ,可以解释为魔法逻辑，Malgic Logic 的缩写，也可理解为我的逻辑 My Logic。学习此开发板之前需要掌握以下内容：

1、掌握模拟电子，数字电子，看得懂电路原理图；

2、掌握Verilog 基本语法；

初学者可以先看看UART和I2C的协议，对于ASIC设计者来说，对协议理解越深刻，设计的ASIC越接近于协议制定者的初衷。大多数ASIC都需要一个控制器来对它进行操作，初始化，配置，读写数据的操作，板载的SST89V564单片机来做这个控制器，可以在线仿真，可设置断点。

教程主要教会初学者ASIC开发流程和方法，以及所有的开发工具的使用。还有状态机编写的一些技巧。会对几个典型的ASIC IP源代码做详细的讲解。

QQ群 69952830   16074186

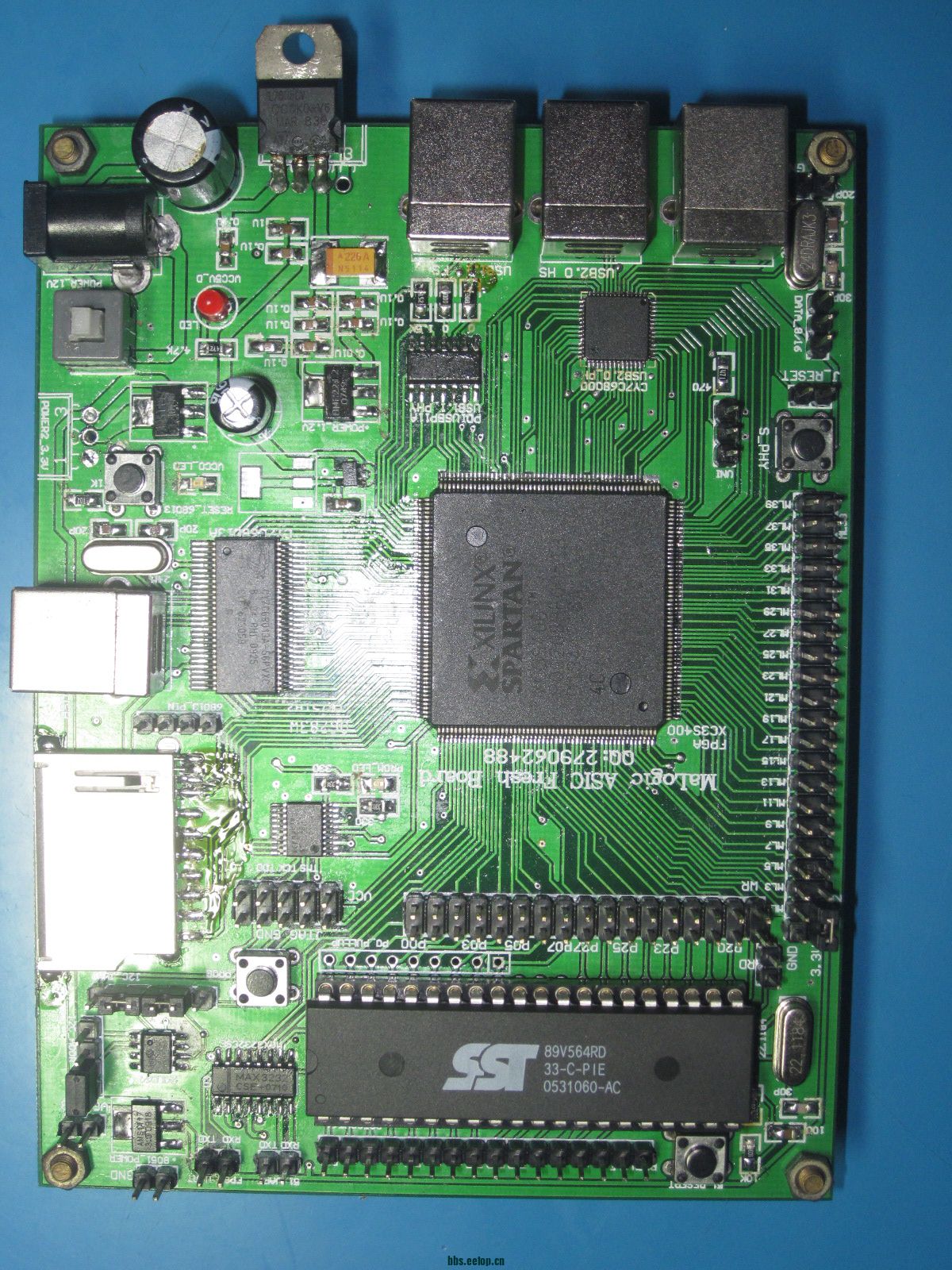

Malogic 开发板的FPGA芯片为Xilinxspartan 3系列的XC3S400 pq208，相当于40万系统门。

板载SST89V564单片机，用于控制ASIC，提供源代码。

板载的其他主要芯片、接口及对应可开发的ASIC如下表：

芯片或接口	说明	可开发的ASIC IP	源代码
cy7c68000	符合USB2.0 UTMI 接口的收发器	USB2.0 IP（全速和高速）	提供板上调试通过的源代码，并做讲解
PDIUSBP11A	符合USB1.1协议的收发器	USB1.1 IP（全速和低速）	提供板上调试通过的源代码，并做讲解
AT24C64A	I2C接口的eeprom	I2C主机控制器 IP	提供板上调试通过的源代码，随后会出讲解
SD卡插座	可与USB2.0 IP开发出读卡器	SD卡控制器 IP	提供板上调试通过的源代码，随后会出讲解
max3232	UART，只用两根插针引出RXD,TXD	UART IP	提供板上调试通过的源代码，随后会出讲解
Cy7c68013	带slave fifo 接口和高速USB2.0的单片机	slave fifo IP，高速数据传输ASIC	提供板上调试通过的源代码及资料
四位时钟数码管	实现24小时时钟及校准	24小时时钟IP	提供板上调试通过的源代码，并做讲解

MaLgic开发板上FPGA剩余的40个引脚全部引出，方便用户二次开发使用。

提供单独的SPI 接口的eeprom模块，可开发SPI控制器IP；提供单独的1G byte nand flash模块，可开发nand flash 控制器IP，可以与USB2.0 IP 开发出U盘ASIC。
