LKT6850安全MCU应用场景介绍

wyj777

一、核心技术与参数​​ 1. 高性能处理器​​

内核架构：

32位ARM Cortex-M0处理器，最高主频48MHz，具备32位硬件乘法器，高效处理复杂算法。

存储配置：

Flash程序存储器：64KB嵌入式闪存，支持4.5KB NVM配置区，实现代码分区保护。

SRAM：4KB高速静态随机存取存储器，支持快速数据处理。

时钟系统：

内置48MHz高速RC振荡器（HIRC），支持外部时钟输入。

低功耗32kHz LIRC振荡器，适配睡眠模式。

2. 外设接口​​

通信接口：

UART：双通道异步串口，支持18-bit波特率配置及单线通信模式。

SPI/IIC：复用SPI主从模式与IIC总线，兼容标准协议。

MFI多功能接口：支持UART/SPI/TIMER功能切换，灵活适配不同场景。

模拟接口：

12-bit ADC：266KSPS采样率，26通道输入，支持连续转换与DMA传输。

PWM输出：4路独立PWM通道，支持互补输出与死区控制。

调试接口：SWD调试端口，支持在线编程与调试。

3. 低功耗设计​​

睡眠模式：最低功耗仅7.5μA，支持外部中断唤醒。

动态时钟管理：根据负载切换系统时钟，优化能效比。

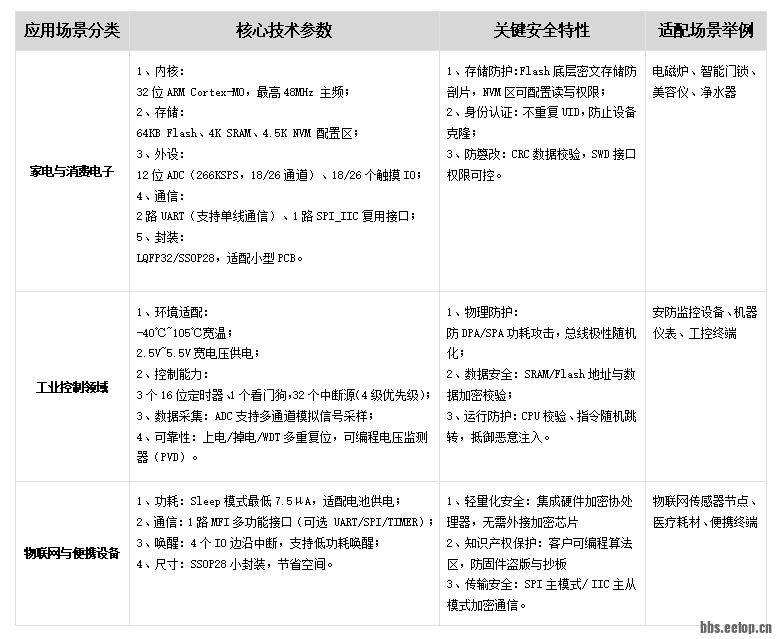

二、应用场景分类
