基于Kintex-7 XC7K160T 的CameraLink转四路光纤数据转发卡（Full Camera Link图像转万兆以太网适配器 ）

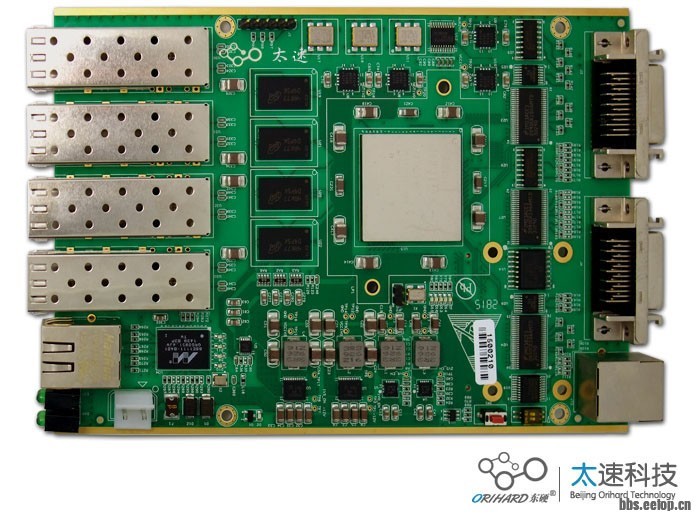

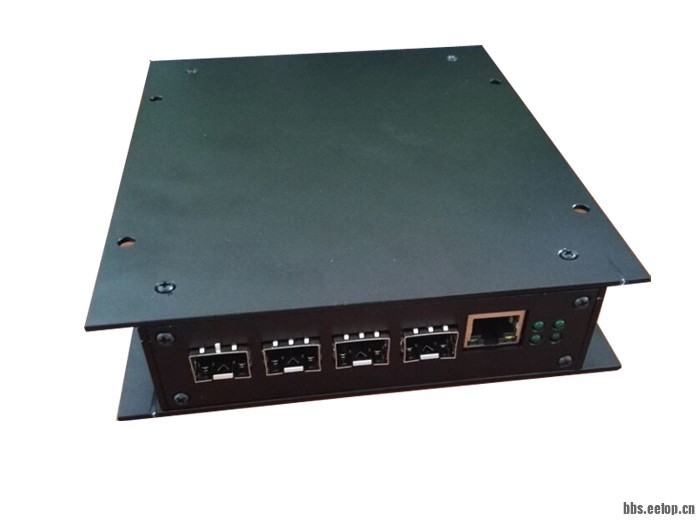

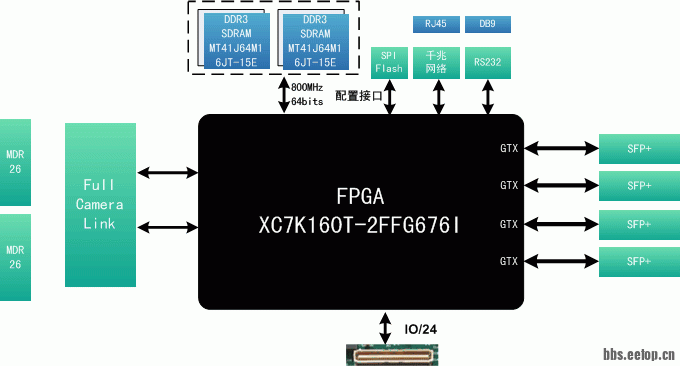

一、板卡概述     该板卡是一款CameraLink（Full）转4路光纤接口板，可以实现1路CamerLink Full模式的图像信号转换成4路SFP+万兆光纤接口，板卡具有1个千兆以太口，具有1个RS232/RS422/RS485通讯接口，板卡具有双路指示灯。板卡具有较低功耗，可以用在视频图像传输等场景。 二、主要功能和性能 板卡功能 参数 内容 主处理器 Kintex-7系列FPGA  XC7K160T-2FFG676 Camera link MDR连接器，1路输入，支持Base、Middle、Full格式，8Byte输入 4路光纤 最大支持10Gbps/lane线速率。宽温SFP+接口 可支持万兆网络协议，Aurora、RapidIO协议 DDR 1组64位2GByte DDR3 SDRAM内存，可实现800MHz时钟速率的高速数据缓存，理论带宽高达6.4GByte/s，DDR3 SDRAM读写效率高达90%。 千兆以太网 1路 RS422 1路，可灵活配置成RS232或者RS485模式。 SPI Flash 1片64MByte SPI Flash，用于FPGA的加载。 LED指示灯 4个，前面板出，方便调试和状态显示。 JTAG调试口 1个 板卡尺寸 175X110X20mm 板卡重量 （含散热片） 板卡供电 +12V@2A 板卡功耗 10W 工作温度 Industrial  -20℃到+70℃ 三、软件支持: 板卡功能 参数内容 主处理器 XC7K160T-2FFG676 软件版本 ISE14.7 编程语言 Verilog 测试程序 提供DDR3 SDRAM接口测试程序。 提供光纤接口测试程序（aurora64b/66b，线速率6.25Gbps）。 提供千兆以太网接口测试程序。 提供RS422接口测试程序。 提供CameraLink输入接口测试程序。 四、应用领域：     图形与图像采集传输处理

标签: K7四路光纤数据转发卡, VPX开发板, 光纤适配器, 视频信号检测, 数据流传输适配器, 视频图像传输卡
