倾佳电子CLLC谐振变换器深度解析与SiC碳化硅MOSFET应用技术价值分析 wKgZO2i1b6-ARYKbAA6YU5qNKIg645.png 倾佳电子(Changer Tech)是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向,并提供包括IGBT、SiC MOSFET、GaN等功率半导体器件以及新能源汽车连接器。
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块,助力电力电子行业自主可控和产业升级!
倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然,勇立功率半导体器件变革潮头:
倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势!
倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势!
倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势!
前言:高频高功率密度时代的电源核心——CLLC与SiC的融合随着全球能源结构的转型和电气化进程的加速,电动汽车(EV)车载充电器、储能系统(ESS)以及光伏逆变器等大功率电源应用对变换器性能提出了前所未有的苛刻要求,即必须同时具备极高的效率、卓越的功率密度、优异的双向功率流能力和长期的可靠性。为了满足这些挑战性的需求,电源拓扑不断演进,谐振变换器因其能实现零电压开关(ZVS)和零电流开关(ZCS)等软开关特性,从而显著降低开关损耗和电磁干扰(EMI),成为高频、高功率密度设计的理想选择 。在这类拓扑中,CLLC谐振变换器作为LLC拓扑的改进型,通过在副边增加谐振电容,实现了在双向功率流应用中的对称增益特性,进一步拓宽了其应用范围 。
然而,传统硅(Si)基功率器件在面对高频高速开关时,其物理极限逐渐显现。高开关损耗、较大的寄生电容以及显著的体二极管反向恢复效应,都限制了系统的工作频率和效率的进一步提升 。碳化硅(SiC)作为第三代半导体材料的代表,凭借其高临界电场、高电子漂移速度和优异的热导率等独特物理特性,为解决这些挑战提供了革命性的器件基础 。
倾佳电子旨在系统性地深入分析CLLC谐振变换器的理论精髓,并结合倾佳电子代理的基本半导体(BASiC Semiconductor)的多款SiC MOSFET模块和分立器件(包括BMF系列和B3M系列)的详细技术参数,深入剖析这些器件在CLLC应用中的具体技术价值,并为工程师提供可行的设计优化策略,以期实现性能和功率密度的三维提升。

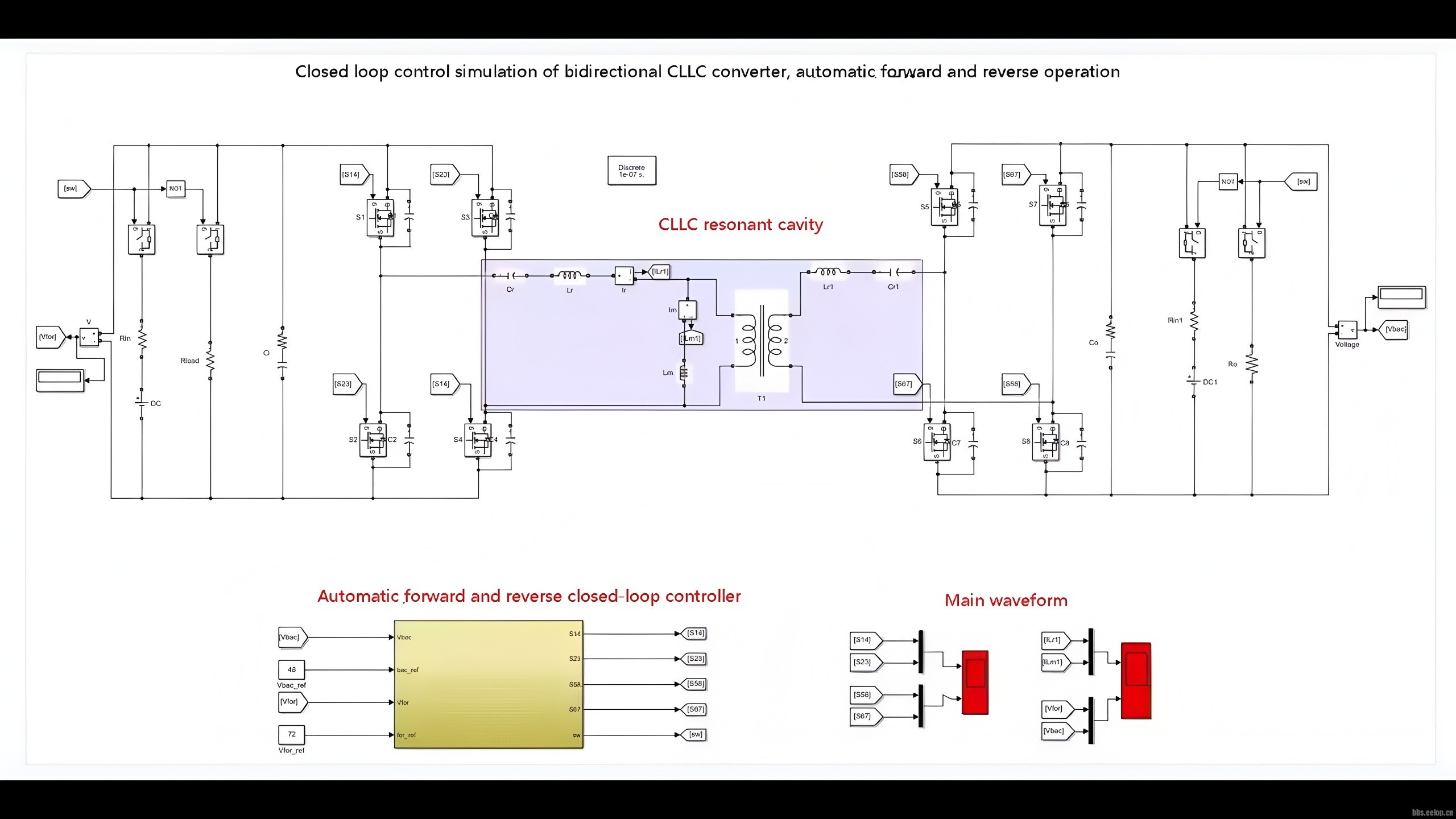

第一部分:CLLC谐振变换器拓扑的理论基础与应用优势2.1 CLLC拓扑结构与核心工作原理2.1.1 拓扑结构:全桥CLLC谐振腔 wKgZPGi-QmGAW-u7AAI_7W4kqJg305.png CLLC(Capacitor-Inductor-Inductor-Capacitor)谐振变换器是在传统LLC(L-L-C)拓扑的基础上发展而来,其核心改进是在变压器副边也引入了一个谐振电容 Cr2​ 。典型的全桥双向CLLC谐振变换器拓扑由四部分组成:原边逆变桥、副边整流桥、隔离变压器以及串联在其中的谐振腔 。其中,谐振腔由原边谐振电感  Lr1​、谐振电容 Cr1​、变压器励磁电感 Lm​,以及副边的谐振电容 Cr2​ 共同构成 。
2.1.2 双向对称增益与双谐振频率CLLC谐振变换器的谐振腔具有两个关键谐振频率点。第一个是串联谐振频率 fr1​,主要由原边谐振电感 Lr1​ 和谐振电容 Cr1​ 决定 。第二个是并联谐振频率  fr2​,由 Lr1​、Cr1​ 和变压器励磁电感 Lm​ 共同决定 。正是由于副边谐振电容  Cr2​ 的存在,使得CLLC谐振腔在正向(充电)和反向(放电)两种工作模式下具有完全对称的谐振特性 。这意味着其电压增益曲线在双向工作模式下是高度相似的,从而极大地简化了控制策略的设计,这是CLLC拓扑区别于其他谐振拓扑的核心优势,也是其在双向应用中备受青睐的关键原因 。

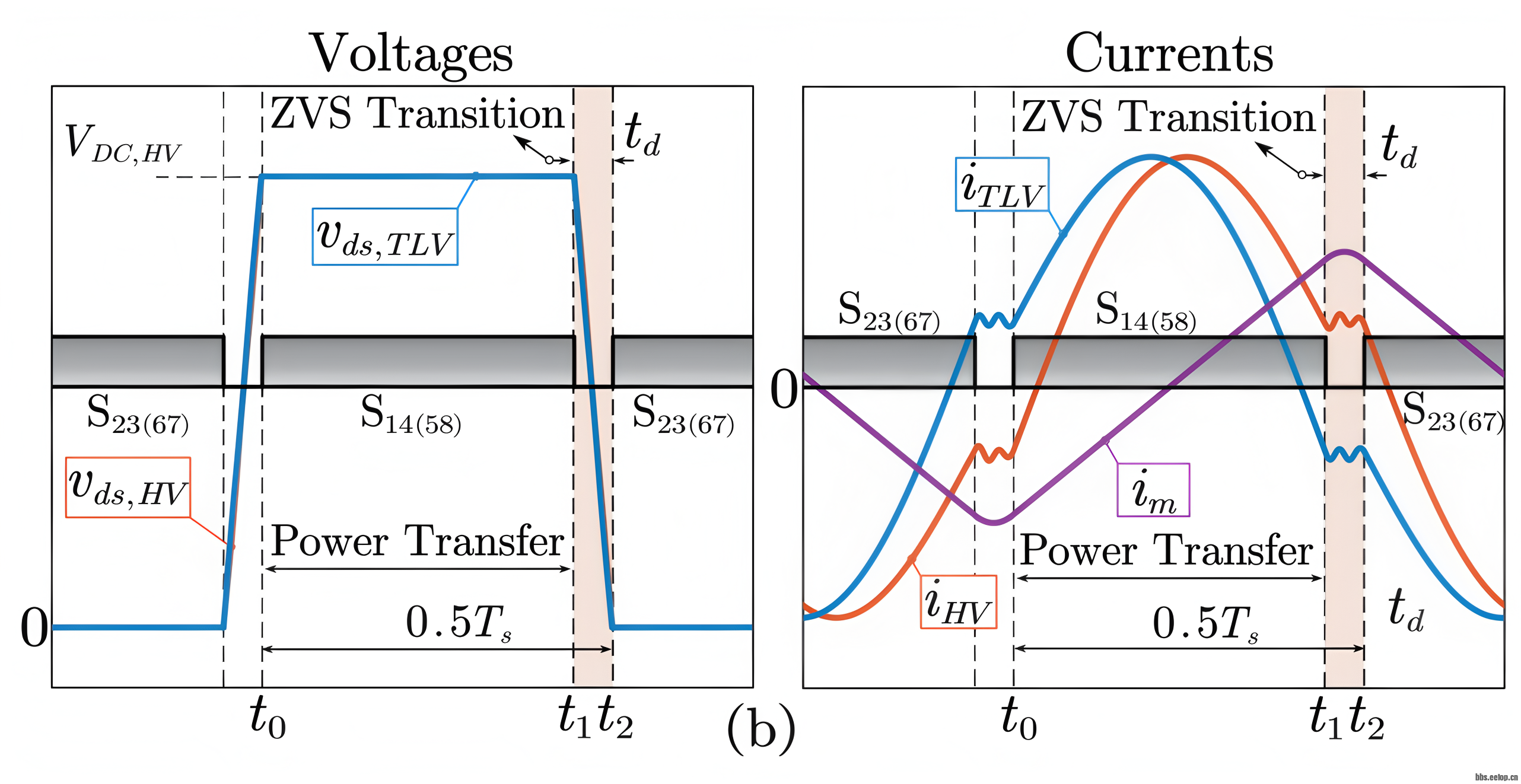

wKgZPGi-RVWACt_jAAX1bvt9vY0328.png 2.1.3 软开关机制软开关是CLLC拓扑实现高效率的基础。其工作机制依赖于谐振槽路的电流和电压波形。初级侧的MOSFET开关通过利用谐振电流对开关管自身的输出电容 Coss​ 进行充放电,使得在开通瞬间,开关管两端的电压降至零,从而实现零电压开通(ZVS)。这种机制消除了开通时的硬开关损耗,是CLLC拓扑在高频下保持高效率的核心 。副边侧的整流管则通过谐振电流自然过零来实现零电流关断(ZCS),避免了关断损耗。在某些工作条件下,副边开关管甚至也能实现ZVS,这进一步提升了整体效率 。该软开关机制不仅减少了开关损耗,还降低了高频开关产生的电磁辐射(EMI),有利于系统的EMC设计 。

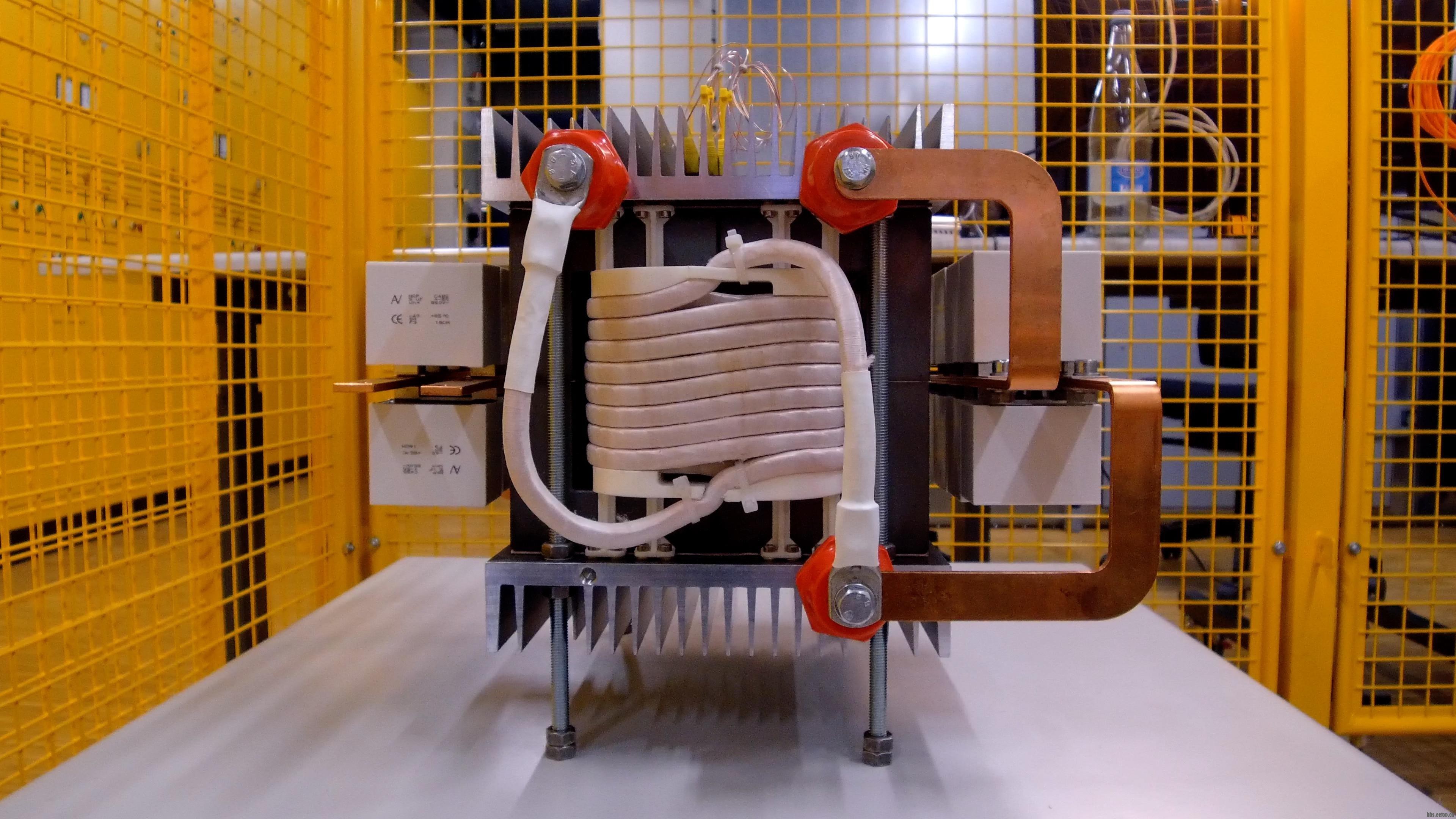

wKgZPGi-SQaABxKXAAKST7YiUwE377.png 2.2 CLLC拓扑在现代电源设计中的关键优势2.2.1 高效率与高功率密度CLLC谐振变换器凭借其在宽负载范围内实现的ZVS/ZCS软开关特性,将开关损耗降至最低,尤其适用于高开关频率工况,因此能轻松实现98%以上的峰值转换效率 。此外,CLLC拓扑的谐振腔结构无需额外的输出滤波电感,所有电感元件(谐振电感  Lr​ 和励磁电感 Lm​)都可以集成到一个变压器磁芯中,从而显著减少磁性元件的体积和重量,极大地提高了功率密度和电路板空间利用率 。在高达500kHz的工作频率下,这种集成磁性元件的设计可以使变换器的体积和重量减少50% 。
2.2.2 宽电压范围与双向功率流CLLC拓扑在设计上天然支持双向功率流,其对称的谐振增益曲线使得它在充电(正向)和放电(反向)模式下均能保持高效率,尤其适合于电动汽车的车辆到电网(V2G)应用和储能系统等需要双向能量传输的场景 。通过频率调制(PFM)或结合移相调制(PWM)的控制策略,CLLC变换器能够在大范围的输入/输出电压下实现精确的功率调节,同时维持软开关状态 。这种特性使其在面对宽电压变化的电池应用时,仍能保持高效稳定的运行。
wKgZO2i-R6-Aeoc2AAJ8sWJA91E269.png 2.3 设计CLLC变换器面临的挑战与对功率器件的需求尽管CLLC拓扑具有显著优势,但在实际设计中仍面临挑战,这些挑战也恰好构成了下一代功率半导体器件发挥其技术价值的关键舞台。
首先,在宽电压或轻负载工况下,变换器可能需要工作在远离谐振频率的区域,这会导致谐振电流增大,产生较大的环流功率 。虽然这有助于维持ZVS,但大电流会显著增加开关管的导通损耗(  Pconduction​=I2×RDS(on)​),从而降低整体效率。因此,对MOSFET的低导通电阻 RDS(on)​ 提出了极高的要求。
wKgZPGi-SRaAVYoxAB37aJEtlE0227.png 其次,高频工作和精确控制副边同步整流(SR)是设计的难点。不正确的驱动时序可能导致开关管的体二极管在死区时间内导通,并在关断时产生反向恢复损耗 。虽然CLLC通过ZCS或ZVS来避免体二极管导通,但完美的时序控制非常复杂。因此,需要器件具备极低的反向恢复电荷(  Qrr​),以将这一潜在的损耗源降至最低 。
最后,高频工作对器件的开关速度和寄生参数提出了挑战。大的寄生电容(Ciss​、Coss​)和栅极电荷(QG​)会减缓开关速度,增加驱动损耗,并可能与电路中的寄生电感产生振荡,影响系统稳定性 。这些挑战构成了传统Si器件的性能瓶颈,而碳化硅MOSFET的卓越性能则为此提供了理想的解决方案。

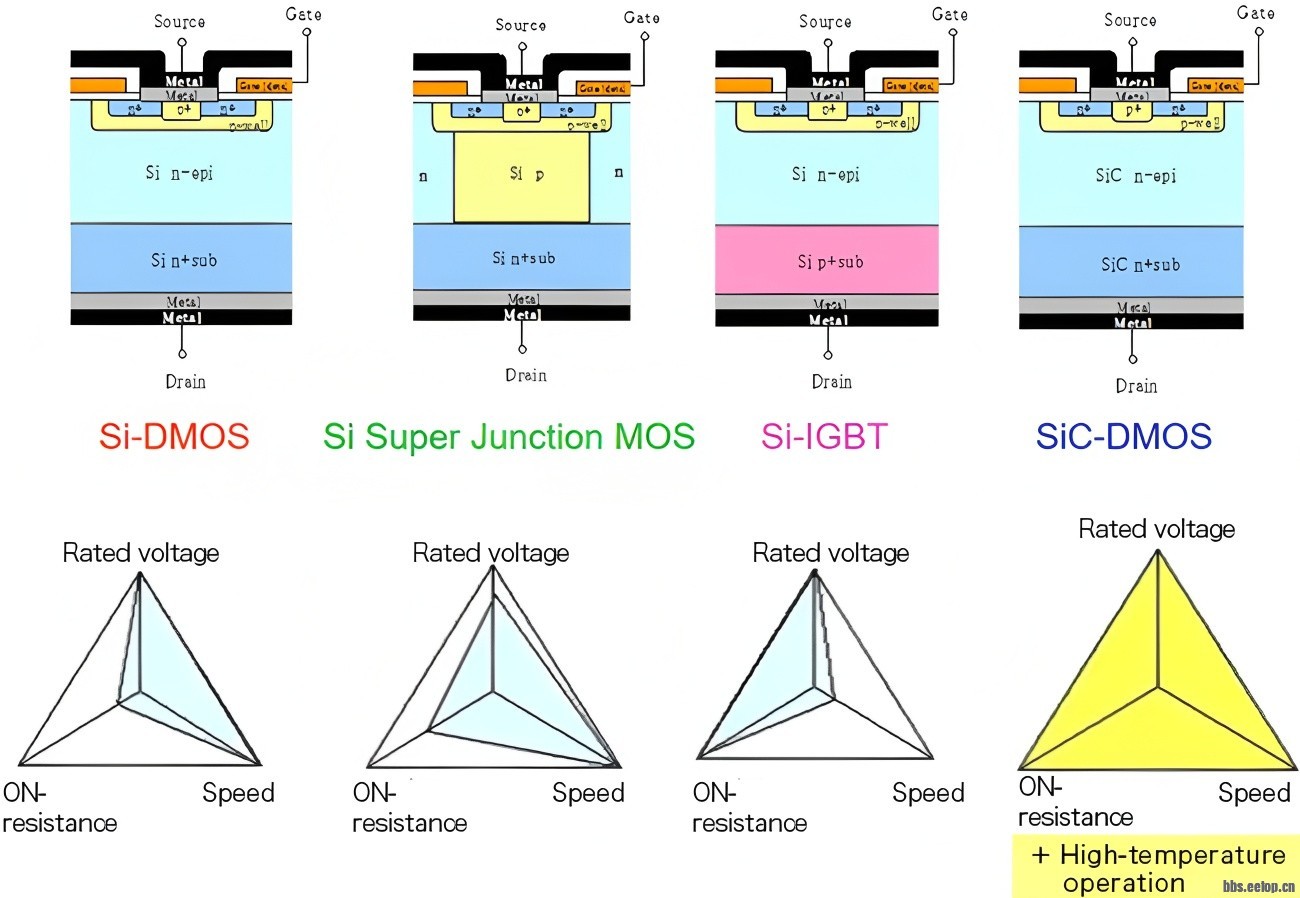

wKgZPGi0Mk-ADJKoAAOBqZd6_20795.png 第二部分:基本半导体SiC MOSFET器件技术深度评估3.1 SiC器件核心技术优势在CLLC中的体现3.1.1 超低导通电阻(RDS(on)​)与导通损耗抑制碳化硅(SiC)材料的优异特性使其单位面积导通电阻远低于传统硅(Si)器件 。这对于CLLC拓扑而言至关重要。如前所述,在宽电压范围下的离谐振点工作时,变换器会产生较大的环流,从而增加导通损耗。基本半导体提供的BMF系列SiC MOSFET模块在不同电流等级下均展现出极低的导通电阻,例如BMF540R12KA3的典型值为  2.5mΩ(TC​=90∘C),BMF240R12E2G3的典型值为  5.5mΩ(Tvj​=25∘C),BMF160R12RA3的典型值为  7.5mΩ(Tvj​=25∘C),BMF008MR12E2G3的典型值为  8.1mΩ(Tvj​=25∘C)。此外,分立器件B3M010C075Z的典型导通电阻为  10mΩ(TC​=25∘C),B3M013C120Z为  13.5mΩ(TC​=25∘C)。这些低导通电阻特性直接减少了导通损耗,确保了CLLC变换器在宽电压、大电流工况下的整体高效率。
wKgZO2ixr72AFC0AAAgKsqXYEk0569.png wKgZPGixr76AclXZABc74ZEXKeQ706.png wKgZPGizZ56AHT2AAAY1SSdASk8954.png wKgZO2ixr72AFC0AAAgKsqXYEk0569.png 3.1.2 极低反向恢复电荷(Qrr​)与体二极管性能SiC MOSFET的体二极管具有接近于零的反向恢复电荷(Qrr​)特性,这在CLLC应用中具有决定性优势。尽管CLLC通过软开关旨在避免体二极管导通,但在实际应用中,由于驱动时序不完美或瞬态工况,体二极管仍可能导通。传统Si器件的体二极管在反向恢复时会产生显著的损耗,并增加死区时间要求。而基本半导体SiC MOSFET的体二极管具备“零反向恢复”(Zero Reverse Recovery from Diodes)的特点 。例如,BMF008MR12E2G3模块在  Tvj​=150∘C时,其反向恢复电荷Q_{rr}仅为1.4\mu C ,B3M013C120Z器件在  TJ​=175∘C时Q_{rr}为1150nC(即1.15μC),这些极低的数值几乎消除了体二极管反向恢复损耗。这一特性使得工程师可以设计更短的死区时间,从而提升工作频率,优化占空比利用率,进一步提升系统效率。
3.1.3 低寄生电容与高速开关能力SiC材料的低寄生电容(Ciss​、Coss​、Crss​)和低栅极总电荷(QG​)是其实现高速开关的物理基础 。低寄生电容意味着在开关过程中需要充放电的电荷量更少,因此开关速度更快,开关损耗也更低。低栅极电荷则降低了驱动电路的负担,减少了驱动功率损耗 。基本半导体器件的参数数据印证了这一点:BMF008的输出电容  C_{oss}典型值为0.6nF,B3M013的  C_{oss}典型值为215pF 。这些低电容特性使得SiC MOSFET能够有效抑制振荡,并充分利用其高速开关的性能优势,从而使CLLC变换器能够工作在更高的频率,进而减小谐振元件尺寸,实现更高的功率密度 。

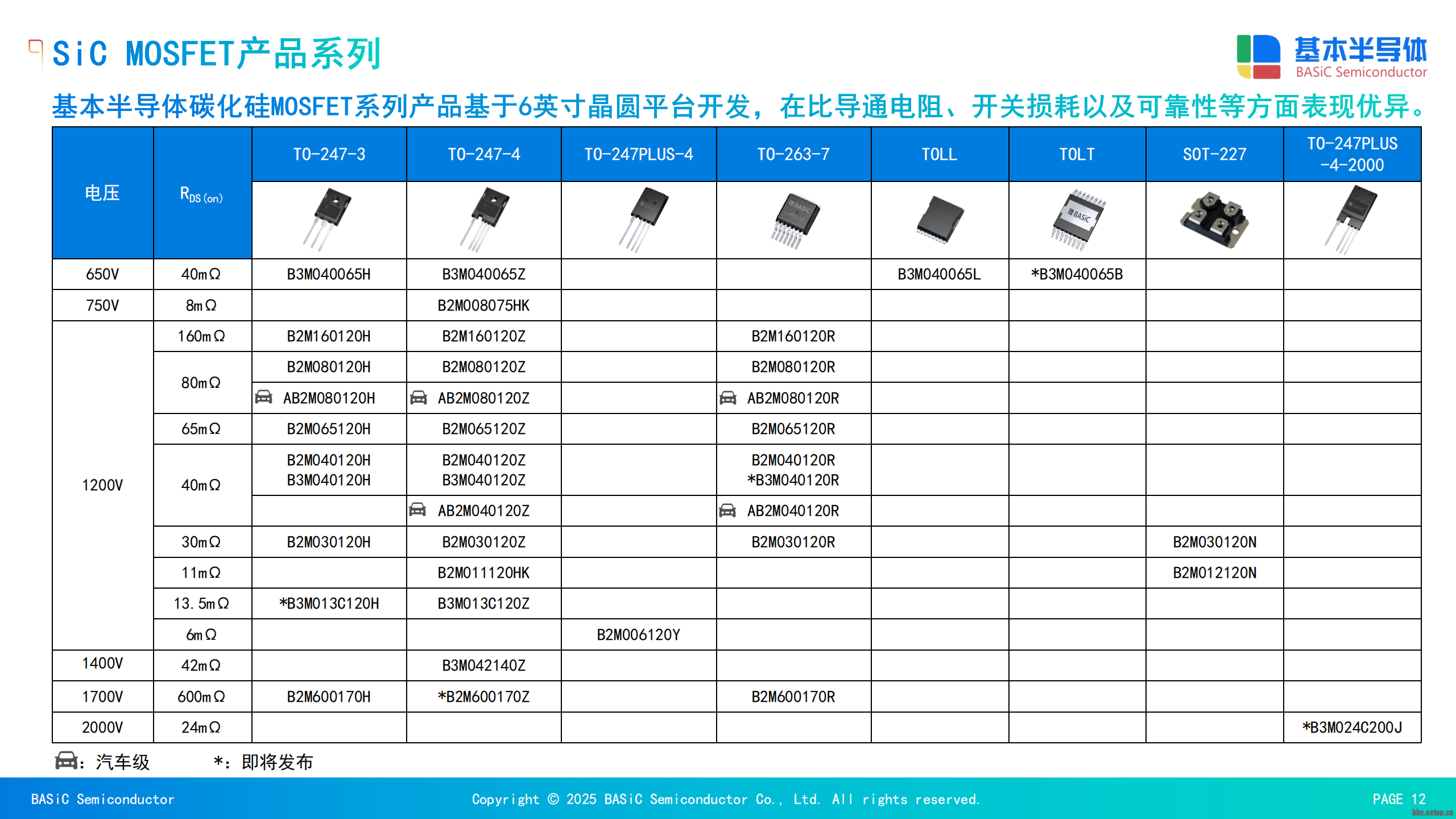

3.2 基本半导体SiC MOSFET产品线横向对比以下表格提供了基本半导体SiC MOSFET产品线的关键参数对比,为CLLC变换器的器件选型提供了数据支持。
表1:模块化SiC MOSFET产品参数概览与对比 (BMF系列)
型号封装VDSS​ (V)ID​ (A, @80/90°C)RDS(on)​ (typ. mΩ, @25°C)QG​ (typ. nC)Eon​/Eoff​ (typ. mJ, @25°C)Rth(j−c)​ (typ. K/W)
BMF008MR12E2G3Pcore 2 E2B12001608.14013.1/0.70.13
BMF60R12RB334mm12006021.21681.7/0.80.70
BMF80R12RA334mm120080152202.4/1.00.54
BMF120R12RB334mm120012010.6336Eon: N/A/Eoff: 3.00.37
BMF160R12RA334mm12001607.54408.9/3.90.29
BMF240R12E2G3Pcore 2 E2B12002405.54927.4/1.80.09
BMF360R12KA362mm12003603.78807.6/3.90.11
BMF540R12KA362mm12005402.5132014.8/11.10.07
从表格中可以看出,基本半导体提供了覆盖60A至540A宽电流范围的模块化SiC MOSFET,以满足不同功率等级的CLLC应用。这些模块大多采用具备优异功率循环能力和热传导能力的 Si3N4 陶瓷基板和铜基板,为高功率密度设计提供了可靠的热管理基础 。此外,热阻 Rth(j−c)​ 随电流等级的增加而显著降低(从BMF60的0.70K/W到BMF540的0.07K/W),这表明高功率模块在热性能上进行了优化,更适用于高功率密度应用。
表2:TO-247封装SiC MOSFET参数对比 (B3M系列)
型号封装VDS​ (V)ID​ (A, @25°C)RDS(on)​ (typ. mΩ, @25°C)QG​ (typ. nC)trr​ (typ. ns, @25°C)
B3M010C075ZTO-247-47502401022020
B3M013C120ZTO-247-4120018013.522519
TO-247-4封装的B3M系列分立器件通过增加一个额外的Kelvin Source(开尔文源极)引脚,将功率电流回路和栅极驱动回路有效地隔离开来 。这种设计可以显著抑制共源极电感在开关过程中产生的电压尖峰,防止栅极驱动电压振荡,并避免由于功率回路的电压跌落引起的栅极误导通。因此,TO-247-4封装在实现高频高速开关时,能提供更稳定、更可靠的栅极驱动信号,进一步释放SiC器件的性能潜力 。
wKgZPGi0E3WAXnm6ABOH8BDApj4543.png wKgZPGixr2SARFXBABJhLEozm4U342.png 第三部分:基本半导体SiC MOSFET在CLLC应用中的技术价值与设计优化4.1 性能提升:SiC如何赋能高效率CLLC4.1.1 损耗量化分析SiC MOSFET器件的低功耗特性在CLLC变换器中得到了充分体现。根据功率损耗模型,总功率损耗 Ptotal​ 主要由导通损耗 Pconduction​ 和开关损耗 Pswitching​ 组成,即Ptotal​=(Eon​+Eoff​)×FSW​+Pconduction​ 。基本半导体的SiC器件通过其关键参数直接优化了这两部分损耗:
导通损耗优化: SiC的超低导通电阻 RDS(on)​(例如BMF540的2.5mΩ )直接减小了  Pconduction​=I2RDS(on)​,尤其是在宽电压工作点下大电流环流的工况中,其价值更为突出。
开关损耗优化: SiC器件的低寄生电容和低栅极电荷使得其开关能量 Eon​ 和 Eoff​ 极低(例如BMF008在Tvj​=25∘C时,Eon​=3.1mJ, Eoff​=0.7mJ )。这使得CLLC变换器能够在不显著增加开关损耗的前提下,大幅提升开关频率  FSW​,从而减小磁性元件的尺寸,提升功率密度。
4.1.2 热管理优势与功率密度提升SiC器件的另一个显著优势在于其优异的热性能。一方面,SiC材料本身允许更高的结温,基本半导体SiC器件的最高工作结温高达175∘C 。另一方面,其封装提供了极低的热阻  Rth(j−c)​(结到壳的热阻),例如BMF240R12E2G3的热阻典型值为0.09K/W ,BMF540R12KA3更是低至  0.07K/W 。结合功耗分析,器件的温升  Tj​−Tc​ 可通过公式 Tj​−Tc​=Ploss​×Rth(j−c)​ 计算 。低功耗和低热阻的组合意味着在相同功率下,器件的温升更低,或者在相同温升下,可以处理更高的功率。这为热管理设计提供了巨大的灵活性,可以采用更小甚至无散热片的设计,从而显著减小系统体积,实现更高的功率密度 。
4.2 设计实践:基于基本半导体器件的CLLC优化建议4.2.1 栅极驱动电路优化栅极电阻(RG​)的选择是一项关键的权衡。减小RG​可以加快开关速度,从而降低开关损耗 。然而,过低的  RG​会使得开关速度过快,容易在开关波形中引入高频振荡,导致电磁干扰(EMI)问题 。基本半导体SiC MOSFET的低内部栅极电阻(例如B3M010C075Z为  1.7Ω )和低栅极总电荷,使得设计者可以使用较低的外部栅极电阻  RG(ext)​,在平衡开关损耗与EMI的同时,充分利用SiC器件的高速开关能力。此外,对于TO-247-4封装的B3M系列器件,其Kelvin Source引脚设计通过将栅极驱动回路与功率回路分离,有效抑制了共源极电感引起的振荡,允许使用更小的外部栅极电阻,进一步优化了开关性能 。
4.2.2 PCB寄生参数抑制在高频CLLC应用中,PCB布局中的寄生参数对系统性能有着决定性的影响。由于SiC器件的开关速度极快,高 di/dt(电流变化率)会使得大电流回路中的微小寄生电感产生显著的电压尖峰,不仅增加了开关损耗,甚至可能损坏器件 。因此,在PCB布局时,必须遵循以下原则:
大电流回路: 采用宽而短的布线,以最小化功率回路的寄生电感。
栅极驱动回路: 栅极驱动回路应尽量紧凑,且与功率回路隔离。B3M系列器件的Kelvin Source引脚设计对此提供了极大便利,通过专用的Kelvin Source引脚连接栅极驱动芯片的地,可以有效隔离功率电流在源极引线寄生电感上产生的电压尖峰对栅极信号的干扰,确保开关的可靠性 。
4.2.3 热管理与封装选型热管理是高功率密度CLLC变换器设计的关键环节。根据器件热阻和环境条件,可以计算出所需的散热片热阻 Rth(cf−a)​:Rth(cf−a)​=((Tj​−Ta​)/P)−Rth(j−c)​ 。其中,  Tj​ 为最大允许结温,Ta​ 为环境温度,P 为器件总功耗,Rth(j−c)​ 为器件的结到壳热阻。基本半导体提供的SiC模块封装多样,例如Pcore™ 2 E2B和34mm/62mm封装,这些模块大多采用 Si3N4 陶瓷基板和铜基板,提供了出色的热传导能力和功率循环寿命 ,尤其适合对可靠性要求极高的车载充电和储能系统应用。
第四部分:结论与未来展望深圳市倾佳电子有限公司(简称“倾佳电子”)是聚焦新能源与电力电子变革的核心推动者:
倾佳电子成立于2018年,总部位于深圳福田区,定位于功率半导体与新能源汽车连接器的专业分销商,业务聚焦三大方向:
新能源:覆盖光伏、储能、充电基础设施;
交通电动化:服务新能源汽车三电系统(电控、电池、电机)及高压平台升级;
数字化转型:支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命,响应国家“双碳”政策(碳达峰、碳中和),致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块,配套驱动板及驱动IC,请搜索倾佳电子杨茜
倾佳电子通过对CLLC谐振变换器拓扑的深入分析,并结合基本半导体SiC MOSFET器件的详尽技术参数,全面阐述了SiC技术在CLLC应用中的关键技术价值。
倾佳电子的核心结论是:基本半导体SiC MOSFET器件凭借其超低导通电阻 RDS(on)​、极低的反向恢复电荷 Qrr​、低寄生电容以及优异的热性能,完美契合了CLLC谐振变换器对高频、高效率、高功率密度和双向对称增益的苛刻要求。这些器件不仅通过降低导通损耗和开关损耗直接提升了变换器的效率,还通过其高速开关能力和低热阻特性,使得谐振元件和散热系统可以大幅小型化,从而实现了更高的功率密度。特别是,BMF系列模块化的设计和B3M系列分立器件的Kelvin Source引脚,为工程师在不同功率等级和应用场景下提供了优化设计的强大工具。
展望未来,CLLC拓扑与SiC技术的深度融合将继续在新能源领域扮演核心角色。随着电动汽车向更高功率快充和车辆到电网(V2G)方向发展,以及储能系统对能量双向流动和高效率的需求,CLLC与SiC的组合将成为主流解决方案。未来的技术发展将继续围绕如何进一步优化控制算法以应对宽电压范围下的挑战、如何实现磁性元件的更高集成度以及如何通过改进封装技术来进一步降低寄生参数和优化热管理,从而在效率、功率密度和可靠性方面实现持续的突破。
