[资料] 步进驱动MS35639四通道 DMOS 全桥驱动 监控摄像器 机器人

[复制链接]
发表于 昨天 14:38 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

×
产品描述:

MS35639PE 是一款四通道、可编程电流的 DMOS 全桥驱动器,可以驱动两个步进电机或者四个直流电机。每个全桥的驱动电流在 36V 电源下可以达到 1.2A。MS35639PE集成了固定关断时间的 PWM 电流校正器。另外,芯片还集成了一个四通道 8bit 的 DAC(数模转换器),实现驱动器的通道电流的数字化控制。通过数字 I2C 接口,对 DAC 输入编程,可实现 256 微步进式电机驱动。PWM 电流校正器使用混合衰减模式,可以减小音频电机噪声,提高步进精度以及降低功耗。芯片还内置内部同步整流控制电路,以降低 PWM 工作时的功耗。芯片集成的保护电路有欠压保护(UVLO)、翻转电流保护、短路保护以及过温保护。

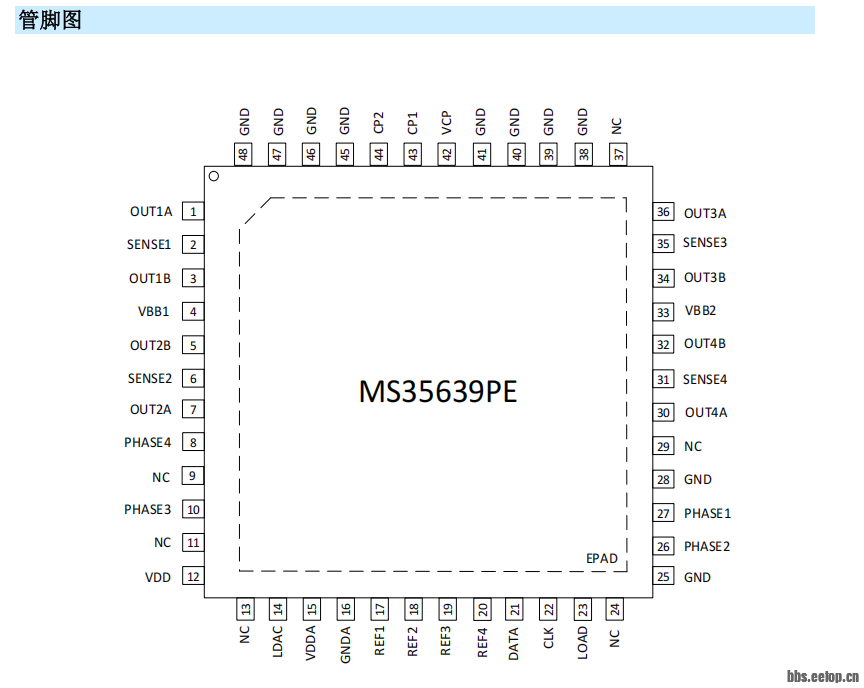

MS35639PE 采用 TQFP48 封装,带散热片。

主要特点:

• 36V 输出

• 四通道全桥

• 四通道 8bitDAC

• DAC 可编程 1 倍或 2 倍的输出

• 双步进电机驱动

• 大电流输出

• 3.3V 和 5V 逻辑

• 同步整流

• UVLO

• 短路保护

• 翻转保护

• 过温保护









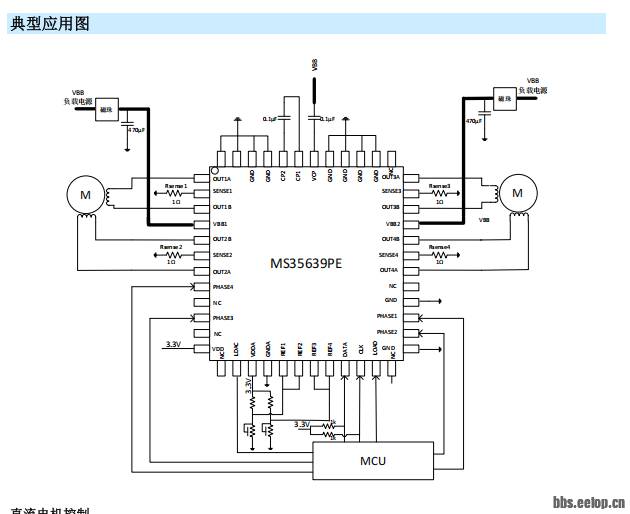

添加图片注释,不超过 140 字(可选)









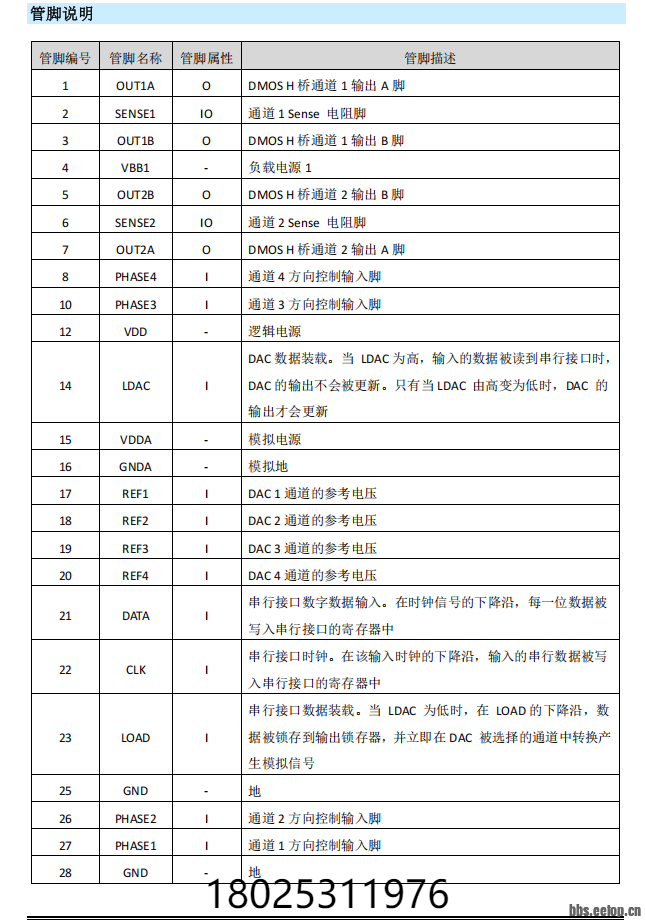

添加图片注释,不超过 140 字(可选)









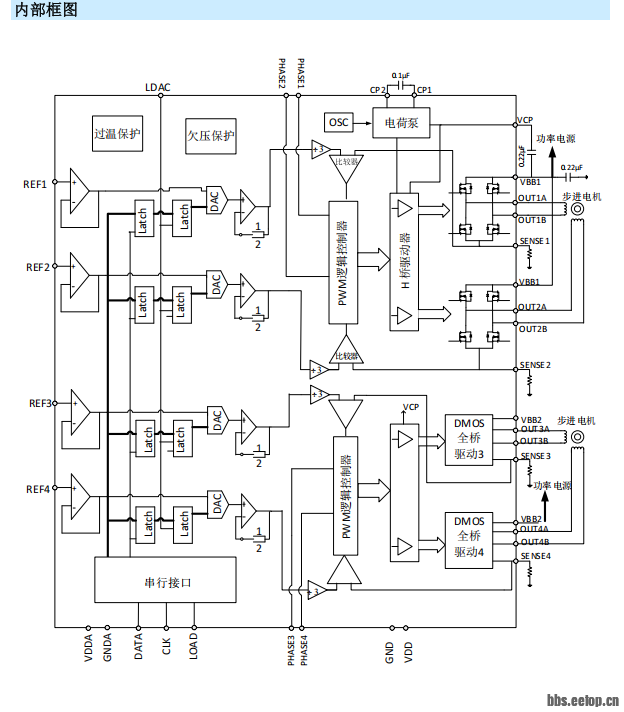

添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)

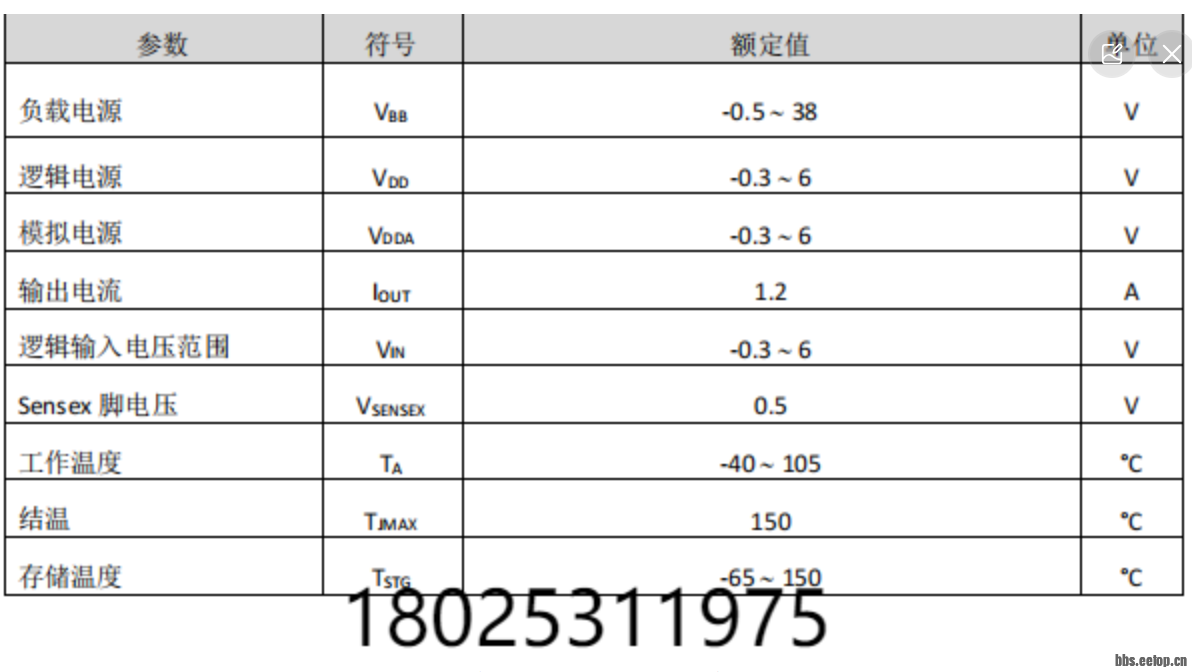

极限参数

芯片使用中,任何超过极限参数的应用方式会对器件造成永久的损坏,芯片长时间处于极限工作状 态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出,并不代表芯片可以正常工作在此极 限条件下









添加图片注释,不超过 140 字(可选)









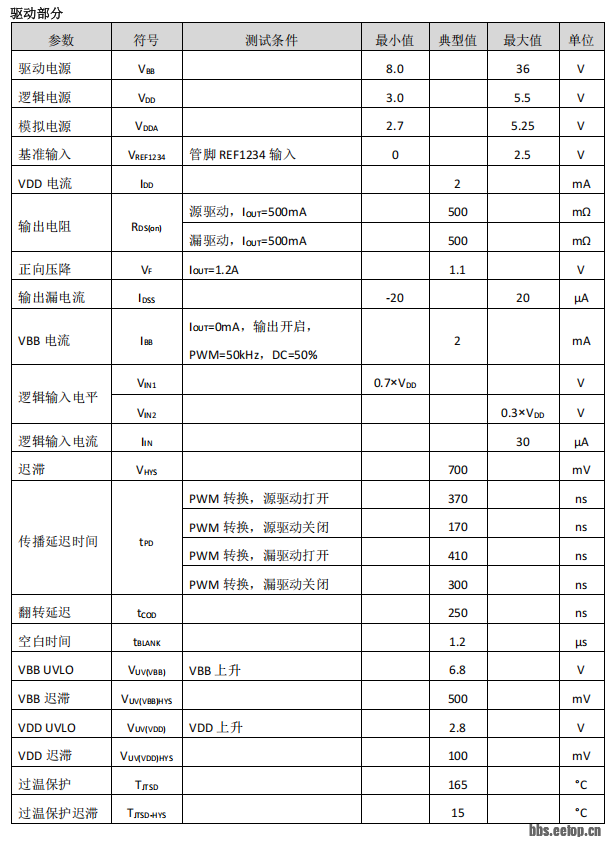

添加图片注释,不超过 140 字(可选)

功能描述

器件特性

MS35639PE 可以驱动两个步进电机或四个直流电机,也可以驱动一个步进电机加两个直流电机。输 出 H 全桥为四个 N 型 DMOS 驱动管,受控于脉动宽度调制电路(PWM)。每个 H 全桥的输出峰值电流由 Rsensex(Sense 端电阻)和 DACoutx(数模转换输出电压)共同决定









添加图片注释,不超过 140 字(可选)

应用场景:

安防监控

机器人

更多资料更多型号推荐深圳 180 Maisie 2531 1976 技术支持 样品支持
