[资讯] BSRD-2427-ES01驱动板:34mm SiC模块的工业级“智能心脏”

[复制链接]
发表于 2025-8-16 09:34:05 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

×

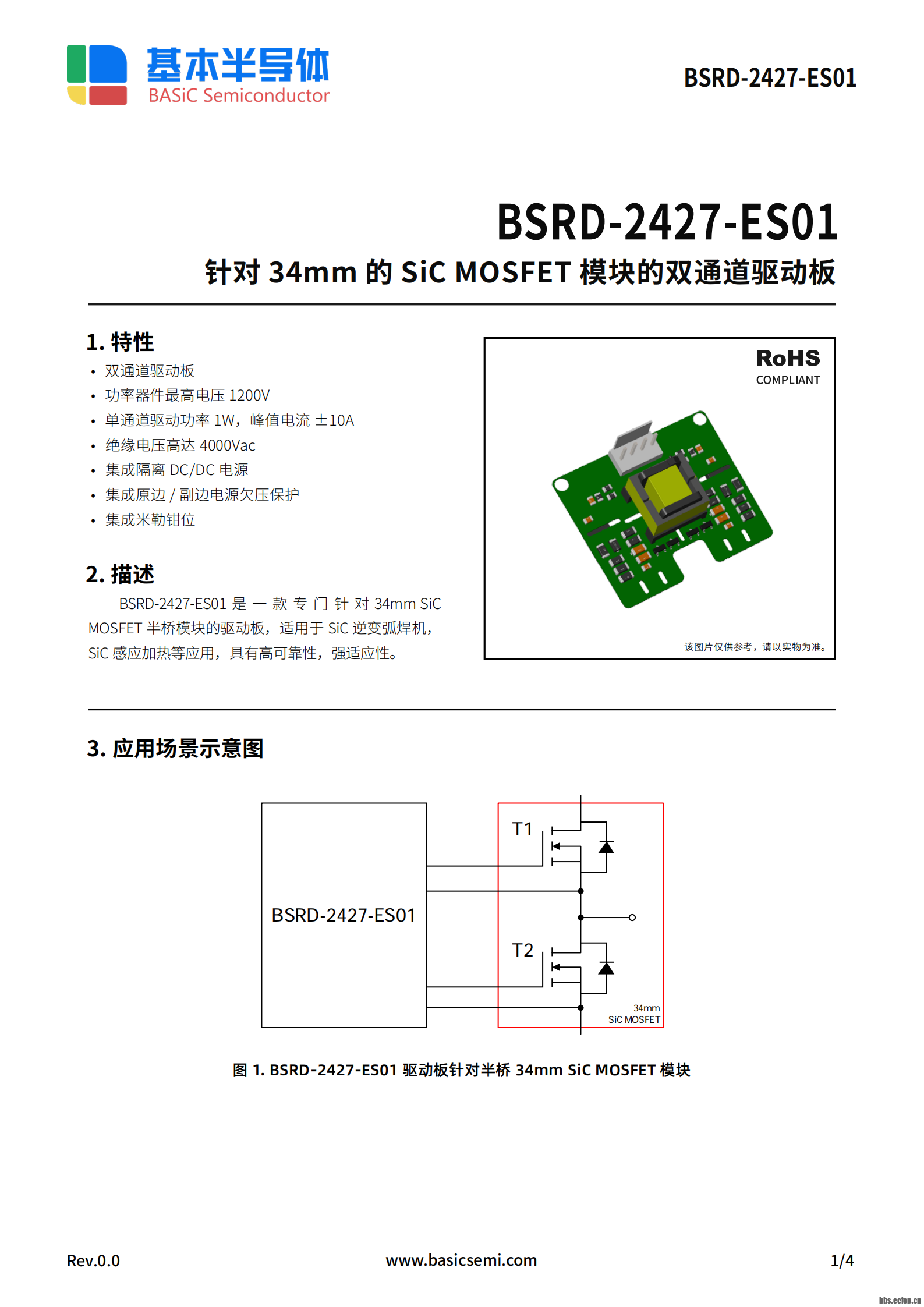

BSRD-2427-ES01驱动板:34mm SiC模块的工业级“智能心脏”——倾佳电子代理BASiC半导体高可靠驱动方案
在追求高效节能的工业电力电子领域,SiC MOSFET凭借超低损耗、高频运行等优势,正逐步革新传统硅基器件市场。然而,SiC器件的极致性能,离不开一颗强大的“心脏”——BASiC半导体BSRD-2427-ES01双通道驱动板。作为倾佳电子重点代理的核心附件产品,它如何为34mm SiC模块注入灵魂?

一、直击工业痛点:为何需要专业驱动板?SiC MOSFET开关速度极快(ns级),但过高的dv/dt易引发串扰和误触发;同时其门极耐压低(±20V),过压易导致器件永久损坏。传统IGBT驱动方案无法满足SiC的严苛需求,尤其在弧焊机、感应加热等高压大电流场景中,驱动板的性能直接决定系统可靠性与能效。
BSRD-2427-ES01的破局之道
▶️ 双通道独立驱动:精准控制半桥拓扑中上下管时序,杜绝直通风险
▶️ ±10A峰值电流:0Ω负载下470nF容性负载充放电仅需48ns,充分释放SiC开关速度
▶️ 1200V耐压+4000Vac隔离:抵御工业现场共模干扰,安全等级远超竞品

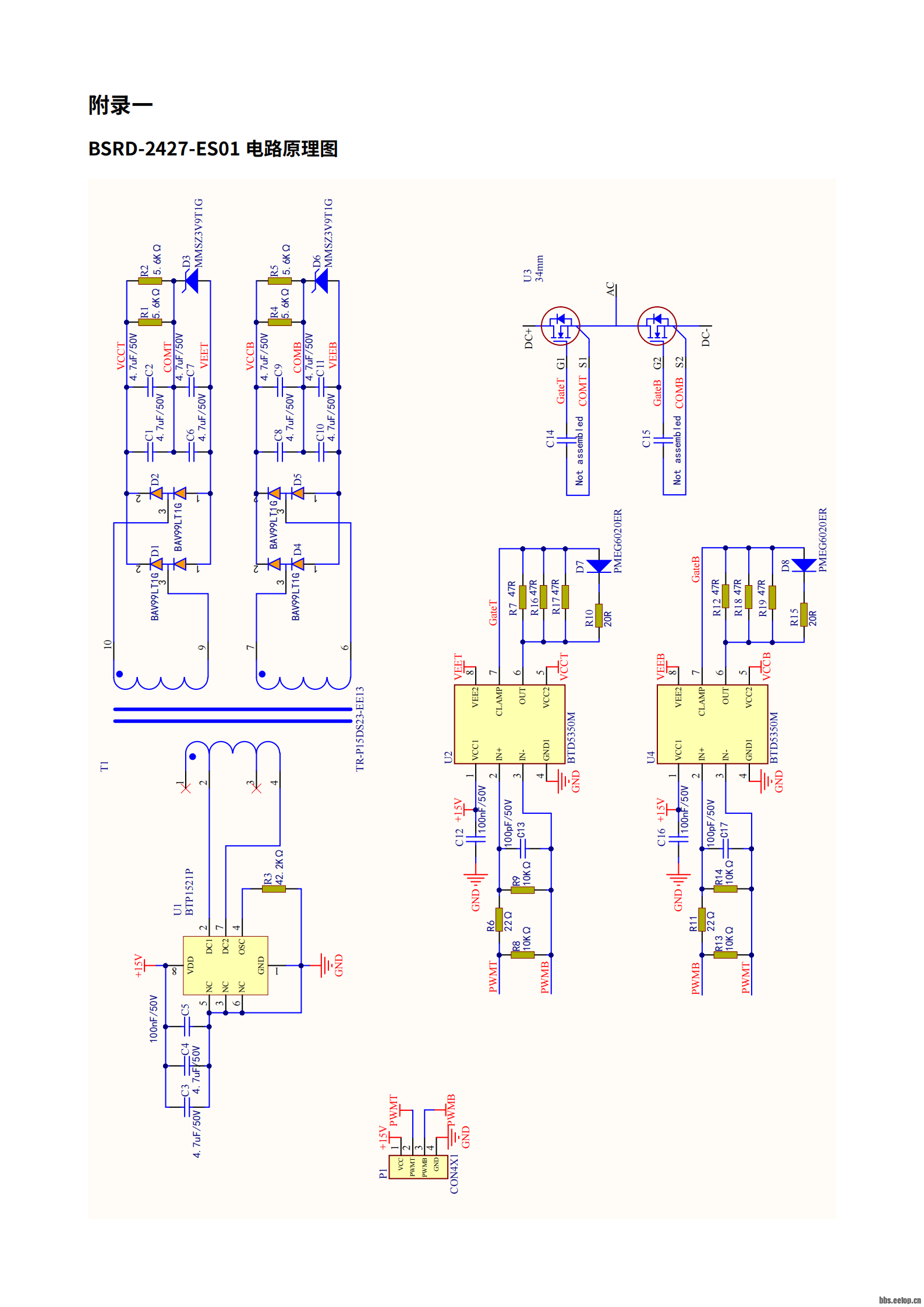

二、三大核心技术,定义驱动新标准1. 动力澎湃:±10A峰值驱动能力• 采用BTD5350M驱动芯片(U2/U4),支持18.1V/-3.9V主动关断电压
• 集成米勒钳位功能(CLAMP引脚):直接短路米勒电容回路,彻底解决开关管误导通
15.7Ω/8.8Ω门极电阻(RGON/RGOFF):优化开关轨迹,平衡效率与EMI
2. 坚如磐石:全集成保护架构┌───────────────┐ │ 原边/副边双路欠压保护 │←─ 防止电源波动导致驱动异常 ├───────────────┤ │ 150kV/μs超高CMTI │←─ 抵抗SiC高频开关的共模干扰 ├───────────────┤ │ -40℃~125℃宽温运行 │←─ 适应工业恶劣环境 └───────────────┘
*注:集成隔离DC/DC电源(TR-P15DS23-EE13),简化系统设计*
3. 极致紧凑:34mm模块的黄金搭档• 板载4Pin WF2541端子(P1接口),兼容标准2.54mm间距连接器

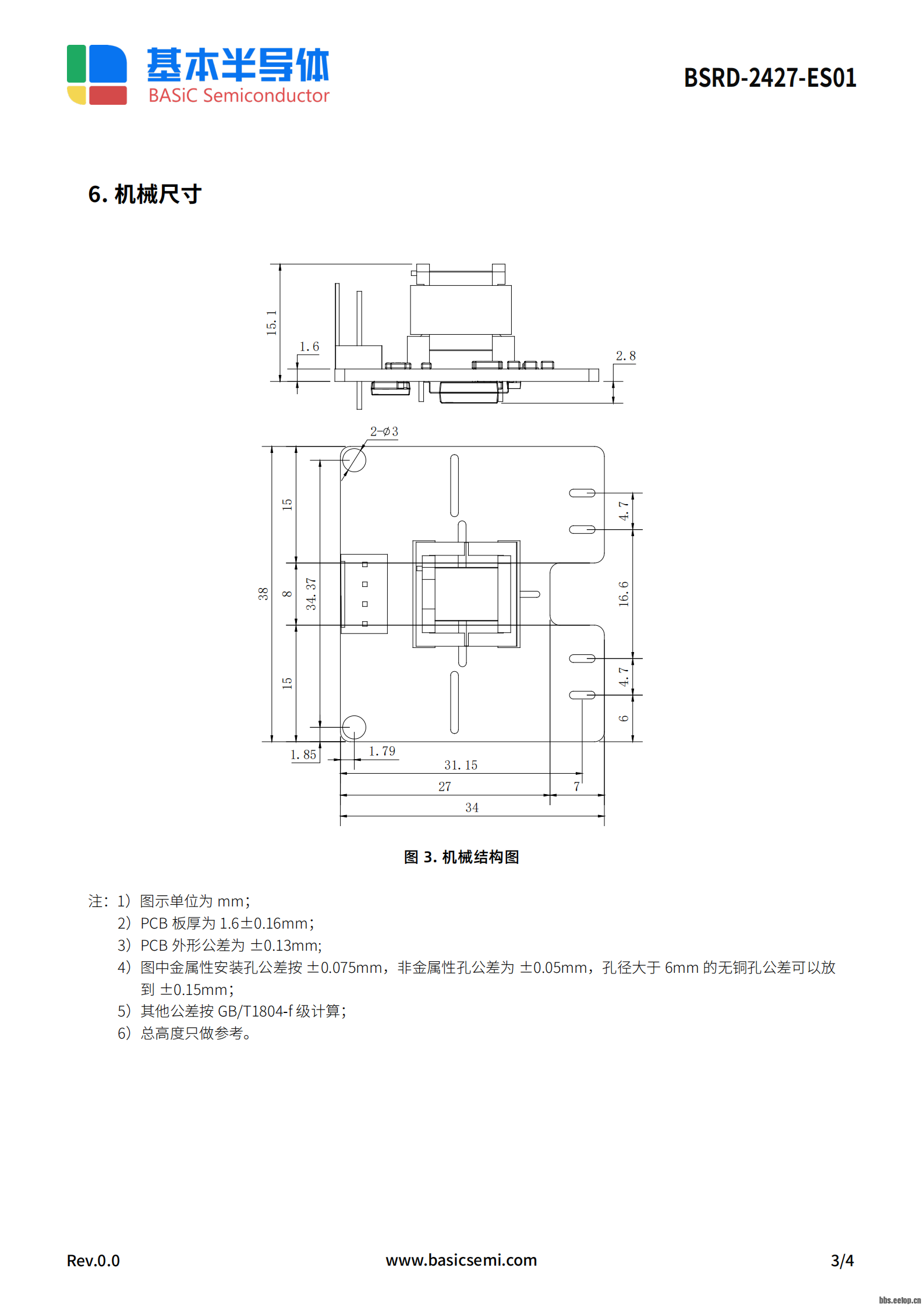

• 仅42.2×32mm(图3机械尺寸),直接贴合模块安装
• 1.6mm加厚PCB+金属化安装孔,抗振动变形能力提升300%

三、场景化应用:让SiC性能落地生花✅ SiC逆变弧焊机• 80kHz高频开关降低输出电感体积,焊机重量减轻40%
• 米勒钳位消除桥臂串扰,焊接电弧稳定性提升至±1%
✅ 感应加热电源• 150kV/μs CMTI抑制感应线圈耦合噪声,故障率降低90%
• 10A峰值电流驱动多并联SiC模块,支持100kW级系统
✅ 其他高频工业电源• -40℃低温启动保障寒区运行,125℃高温不降额

四、倾佳电子增值服务:从芯片到方案的无缝对接作为BASiC半导体官方授权代理,倾佳电子提供:
🔧 本地化库存:华东/华南仓现货供应,紧急需求24小时响应
工程师洞察:
“在50kW SiC感应加热平台实测中,BSRD-2427-ES01驱动损耗仅1.8W(典型值1W),较进口方案降低门极震荡62%,整机效率突破99%。”

让每一颗SiC模块,都拥有匹配其性能的“智能心脏”!
➤ 搜索倾佳电子杨茜
