引言：SiC MOSFET的驱动挑战与需求

随着碳化硅（SiC）MOSFET在新能源、工业电源等领域的广泛应用，其高开关速度、高温耐受性及高能效等优势逐渐凸显。然而，这些特性也对驱动电路提出了更高要求：

高频驱动能力：需匹配SiC器件MHz级开关频率，降低开关损耗；

高可靠性：在高温、高压等严苛环境下稳定运行；

强抗干扰性：驱动电源需具备隔离能力，避免信号串扰；

快速动态响应：确保驱动信号传输延迟低，提升系统效率。

传统驱动电源方案因频率限制、散热不足等问题难以满足需求，而BTP1521P正激DCDC开关电源芯片凭借其独特设计，成为SiC MOSFET驱动供电的理想选择。

---

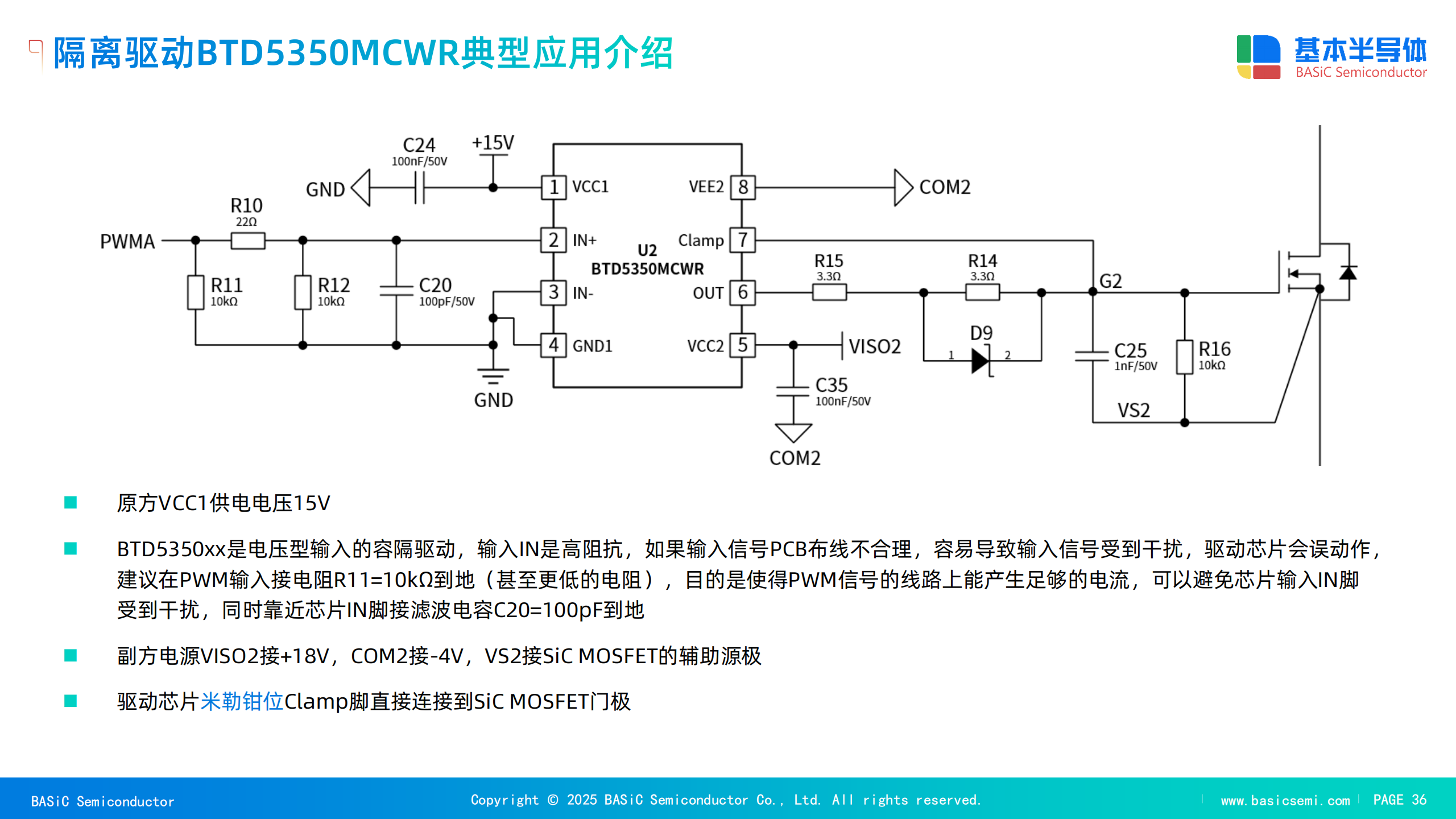

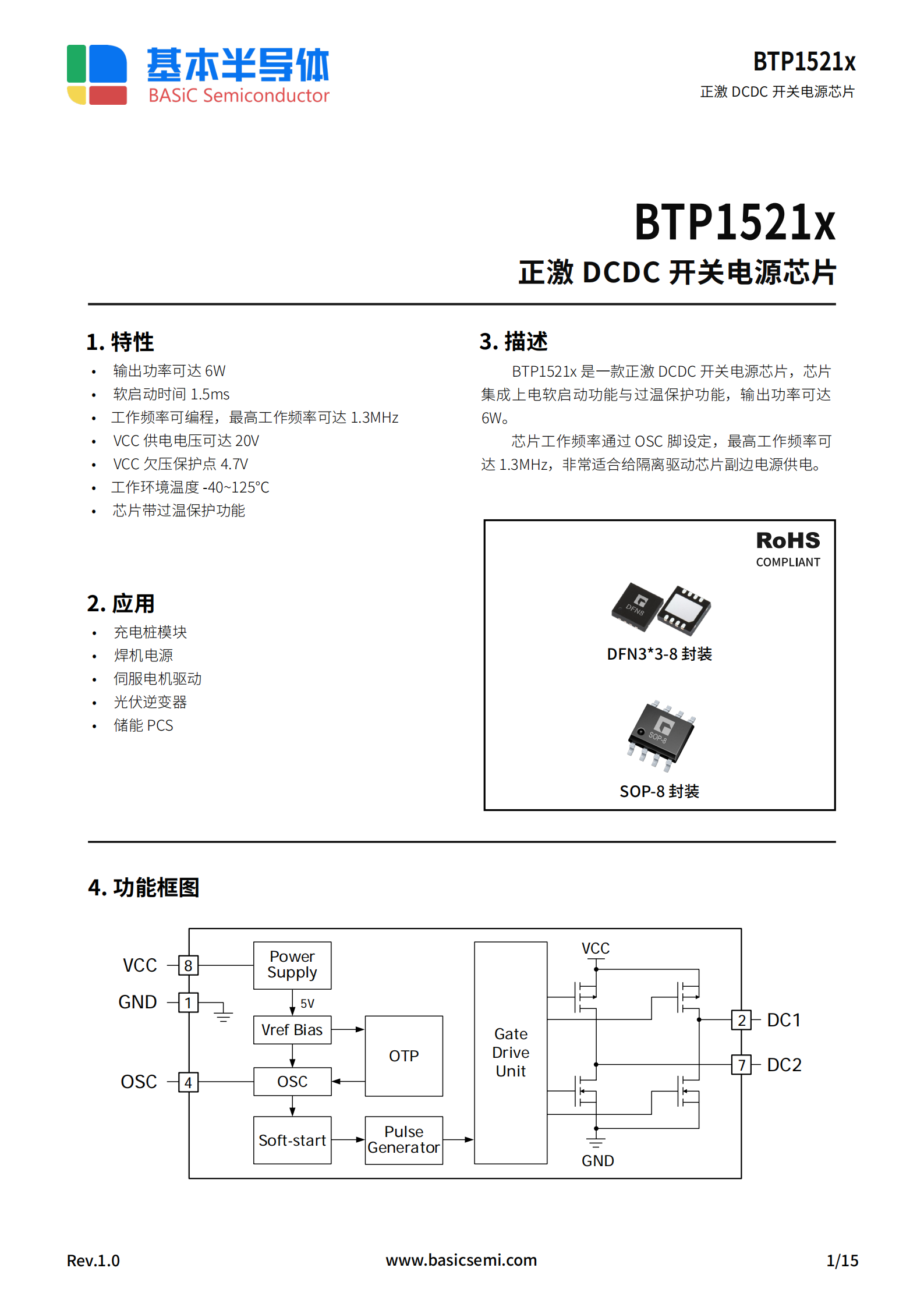

BTP1521P的核心技术优势

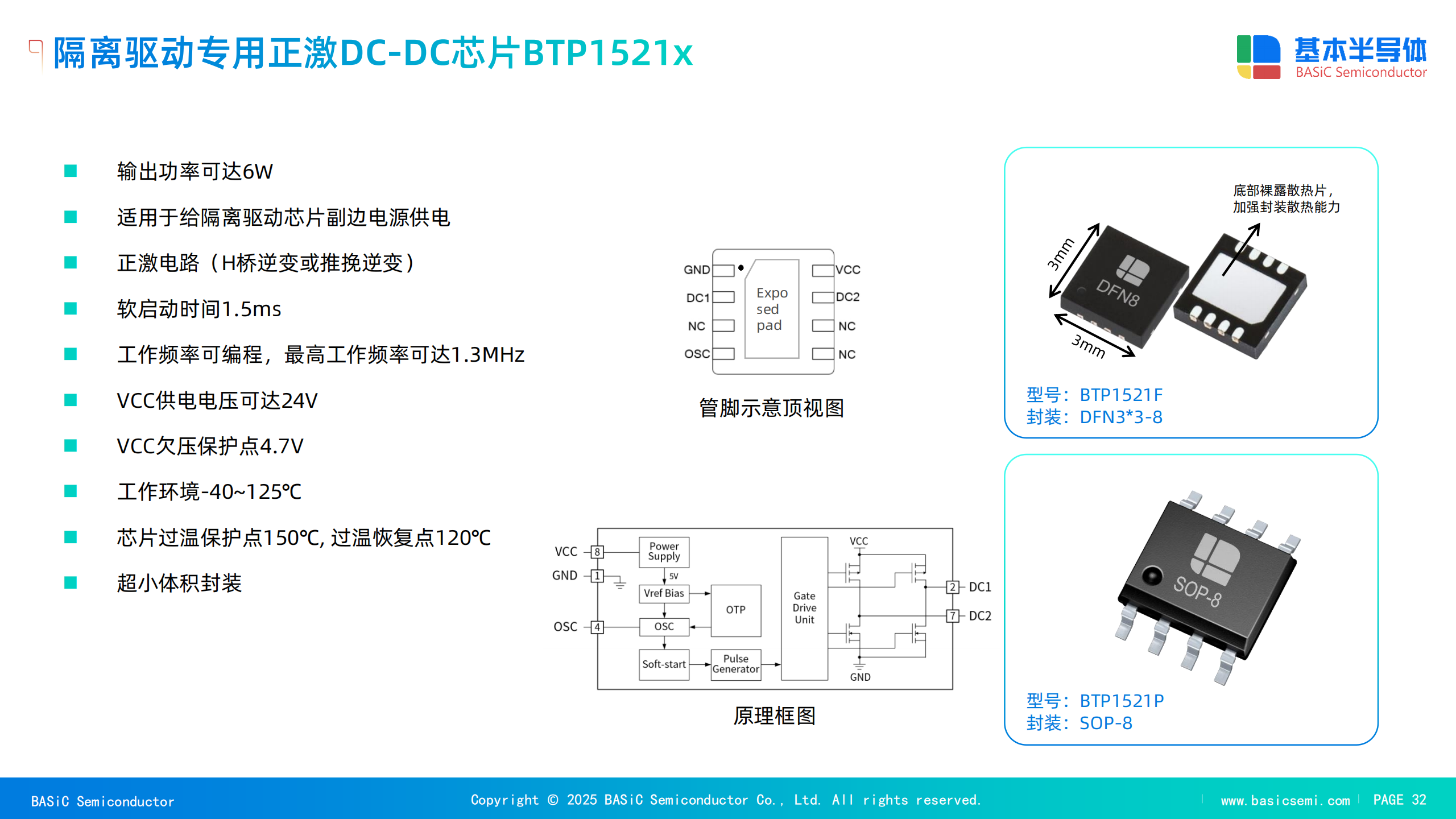

1. 高频可编程，匹配SiC开关特性

工作频率可达1.3MHz：通过OSC引脚外接电阻（如62kΩ时典型值330kHz），灵活适配SiC MOSFET的高频开关需求，减少开关损耗与电磁干扰（EMI）。

推挽扩展能力：当驱动功率需求超过6W时，可通过外接MOSFET构建推挽拓扑，轻松扩展输出能力，支持更大功率应用场景。

2. 高可靠性设计

宽电压输入（6-20V）：兼容多种供电环境，适应工业级电压波动。

双重保护机制：

欠压保护（4.7V阈值）：防止电源异常导致器件损坏；

过温保护（160°C关断，120°C恢复）：结合底部散热焊盘设计（DFN封装），有效降低热阻（SOP-8封装RQJA仅213.4°C/W），确保高温工况下的稳定运行。

3. 软启动与隔离驱动

1.5ms软启动：上电时占空比从0逐步增大，避免浪涌电流冲击，提升系统寿命；

直接驱动变压器：支持全桥、推挽等隔离拓扑，副边输出可拆分正负电压（如±18.6V/-4.7V），满足SiC MOSFET对隔离驱动电源的需求。

4. 工业级耐用性

工作温度范围-40~125°C：适应光伏逆变器、储能PCS等户外极端环境；

ESD防护（HBM±2000V，CDM±500V）：增强抗静电能力，降低安装损坏风险。

---

典型应用案例

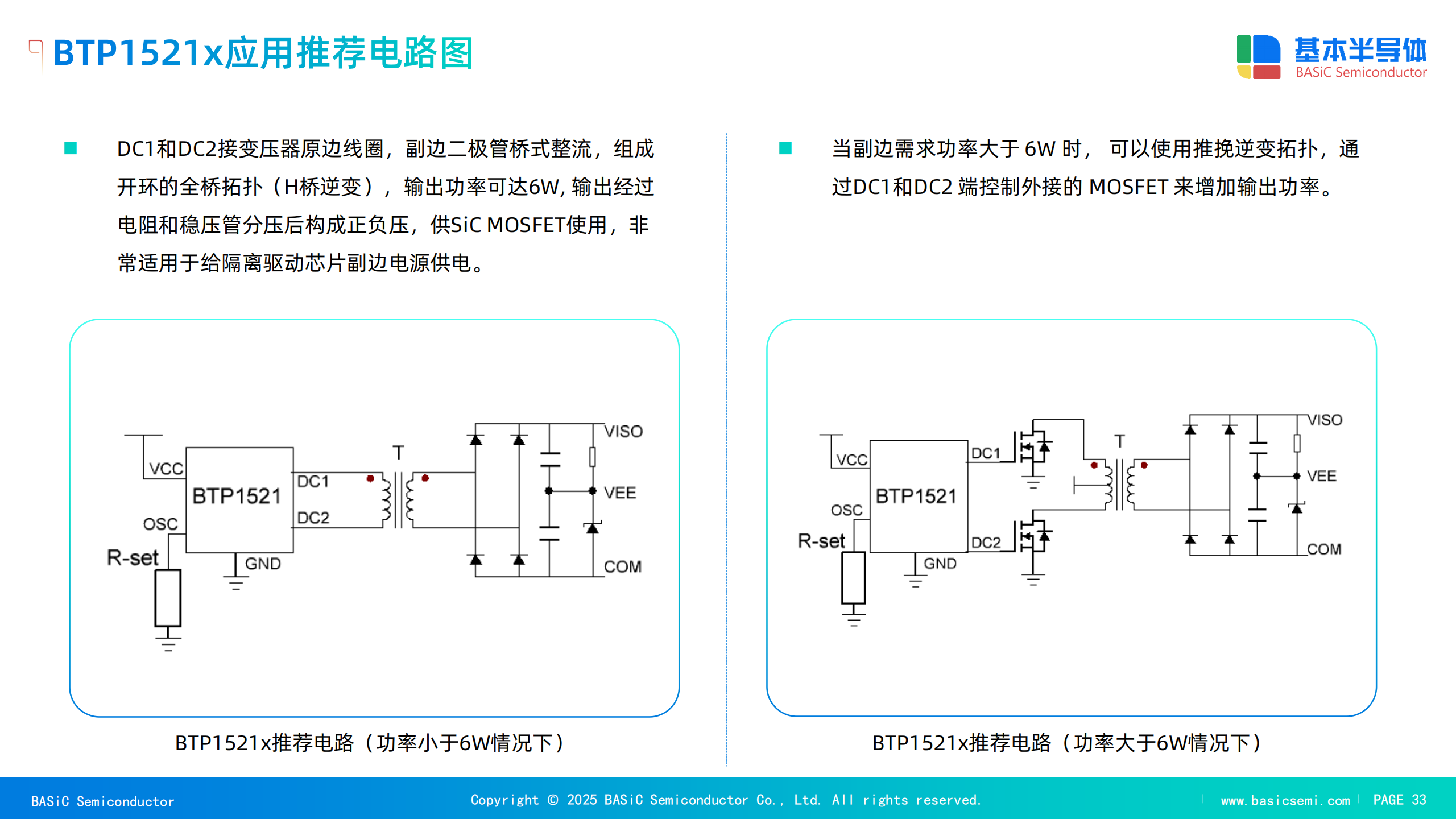

案例1：充电桩模块的全桥驱动方案

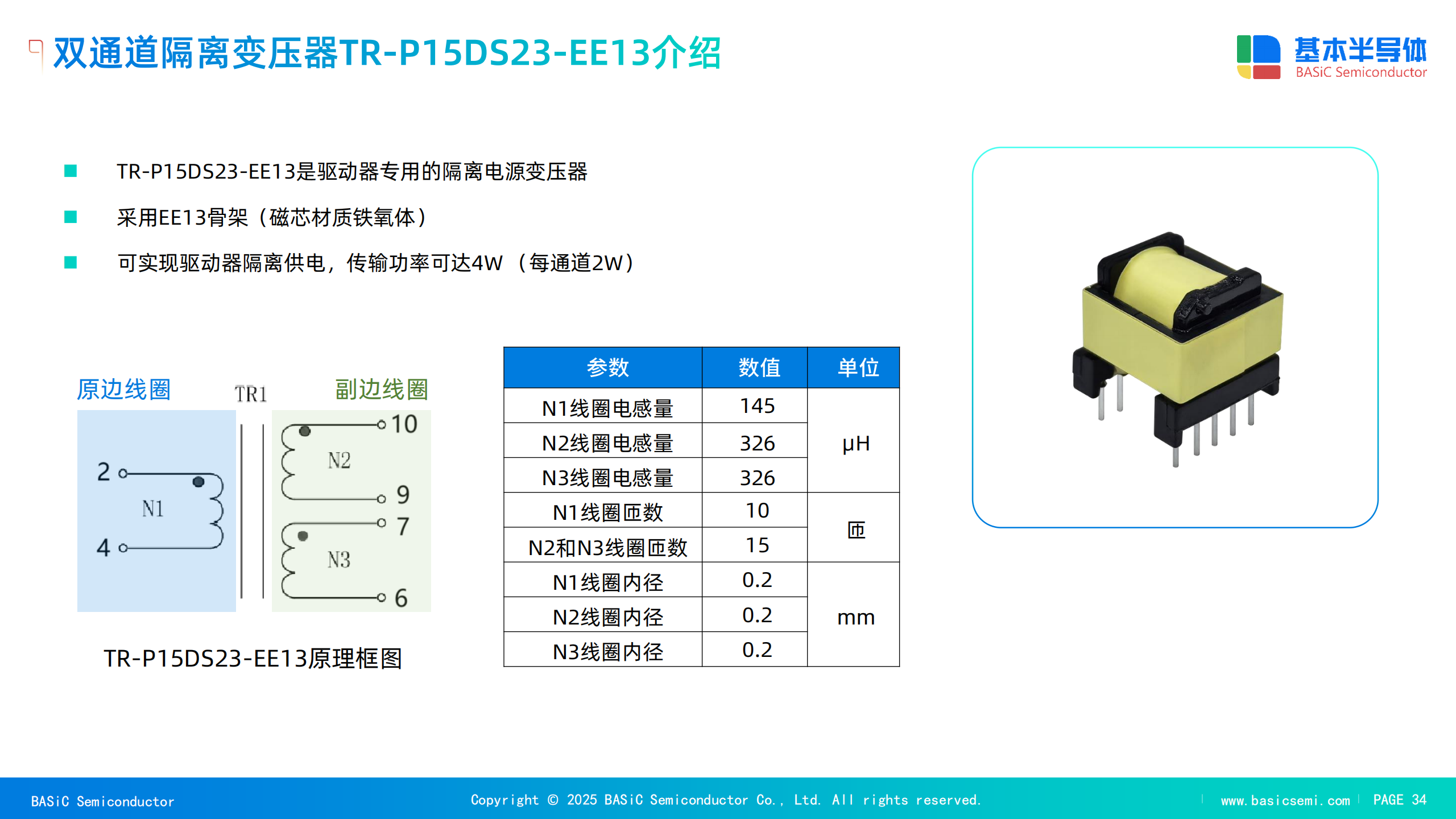

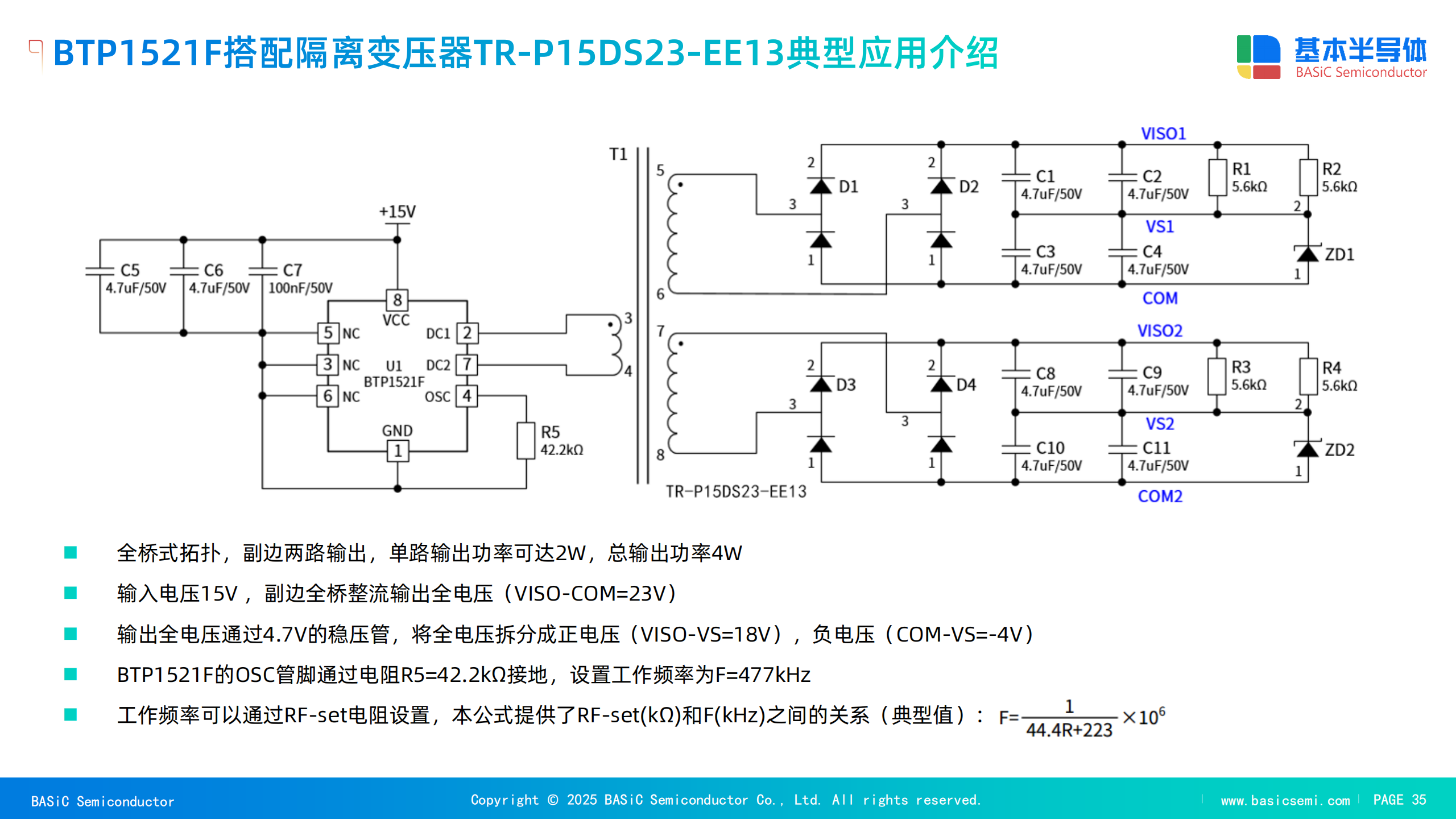

拓扑结构：BTP1521P搭配隔离变压器TR-P15DS23，构建全桥拓扑；

输出能力：副边两路输出，单路2W，总功率4W，通过稳压管拆分为±电压；

频率设定：OSC引脚接43kΩ电阻，工作频率469kHz，优化SiC MOSFET开关效率。

案例2：大功率储能变流器PCS系统的推挽拓扑

扩展设计：外接MOSFET构建推挽电路，输出功率超6W；

隔离设计：全桥整流输出23.3V，经稳压管分配为驱动所需电压，确保信号纯净；

散热优化：底部散热焊盘连接PCB地平面，结合芯片低热阻特性，实现高效散热。

---

与传统方案的对比优势

指标 传统方案 BTP1521P方案

工作频率 ≤500kHz 1.3MHz（可编程）

功率密度 低（依赖分立器件） 高（集成软启动/保护功能）

可靠性 依赖外部保护电路 内置欠压/过温/ESD防护

适用温度 -25~85°C -40~125°C（工业级）

---

总结与展望

BTP1521P凭借高频可编程、高可靠性及灵活扩展能力，为SiC MOSFET驱动供电提供了高效解决方案，尤其适用于充电桩、光伏逆变器、储能系统等高频高功率场景。未来，随着SiC器件向更高频、更高功率密度发展，BTP1521P的模块化设计与兼容性将进一步推动驱动电源技术的革新。

选择BTP1521P，赋能SiC时代的高效驱动！
