lattice DDR3 IP核使用调试分享

chop147

本文为明德扬原创文章，转载请注明出处！

本文以一个案例的形式来介绍lattice DDR3 IP核的生成及调用过程，同时介绍各个接口信号的功能作用：

一、建立Lattice工程

1、首先，新建一个工程“lattice_ddr3”：

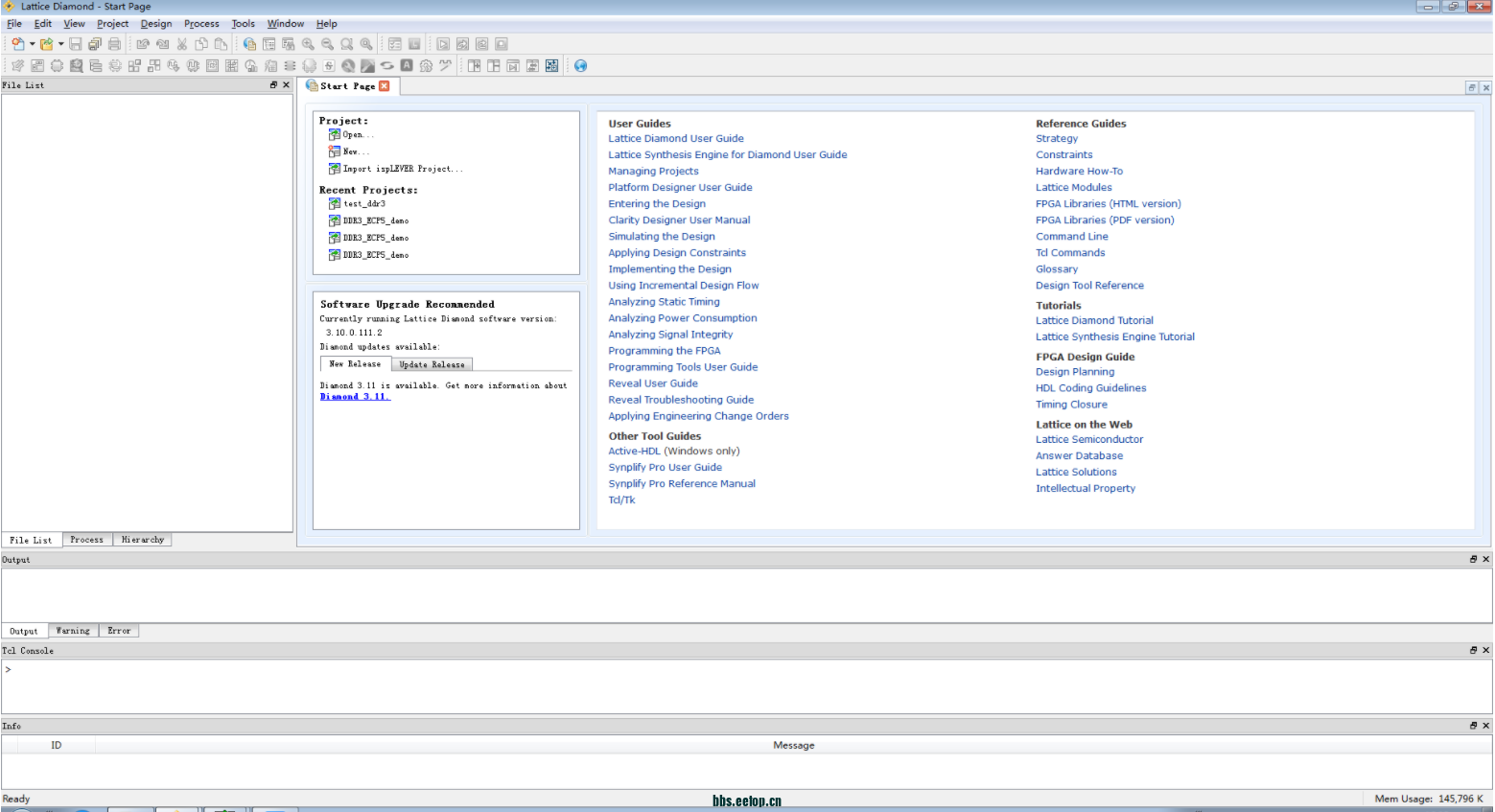

其中器件选择的是ECP5U系列LFE5U-45F-CABGA381芯片，Lattice的工程后缀是.ldf文件。进入工程界面后，添加模块文件:右键点击Input Files --Add--New File--Verilog Files即可添加。

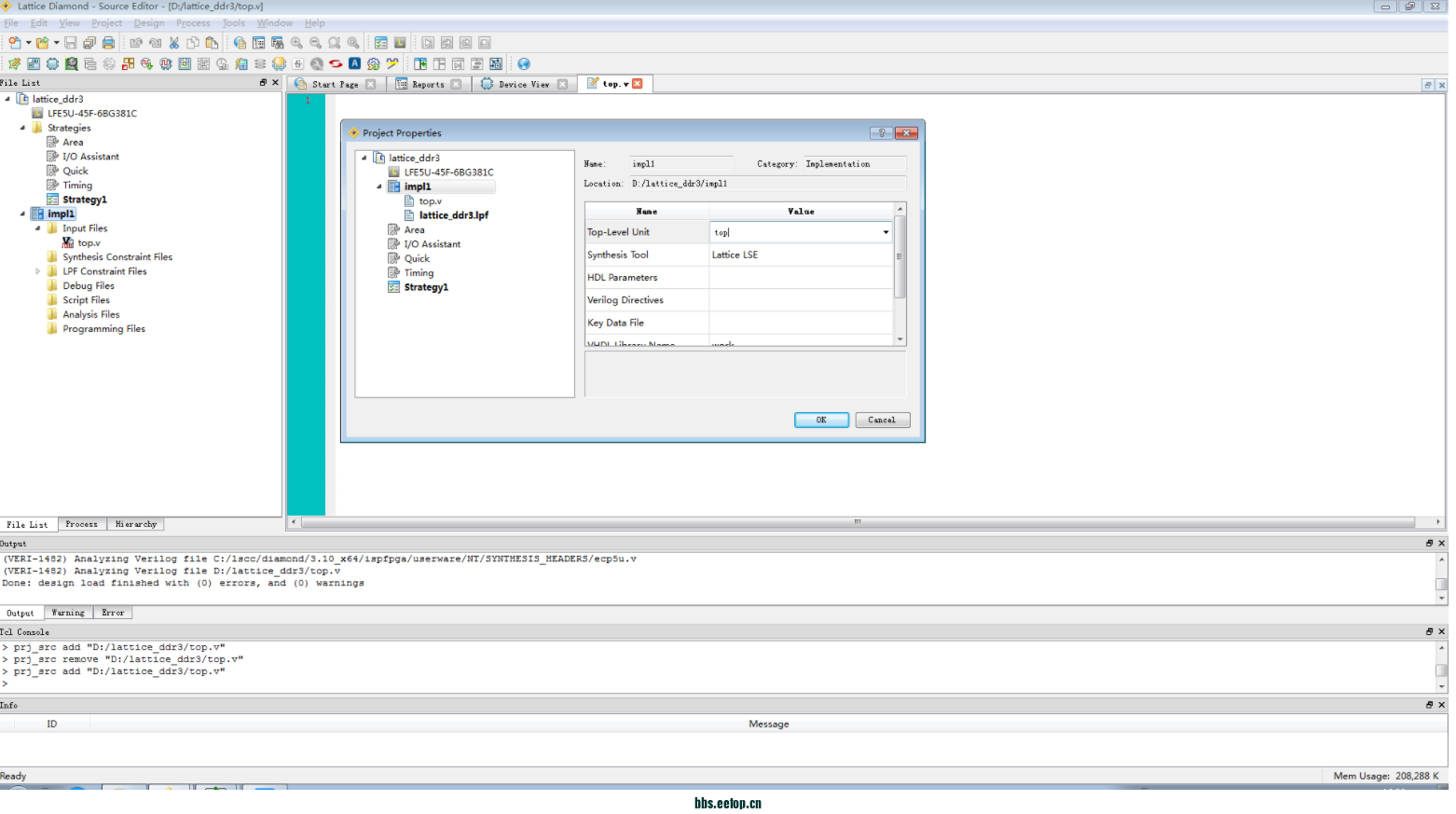

2、添加了工程文件后，需要设置一个顶层，右键点击impl1，选择Set Top-Level unit，在弹出的窗口中设置顶层文件的名称，综合软件选择系统自带的Lattice LSE。






二、顶层文件设计

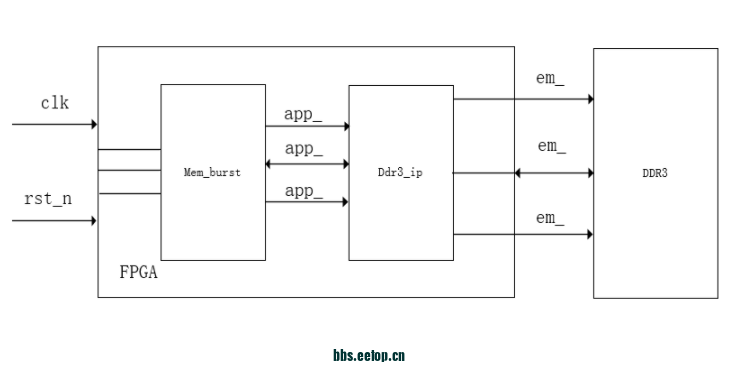

      顶层文件中，需要包含输入输出信号，其中系统的输入是时钟clk和复位信号rst_n，输出是FPGA向DDR3的输出信号，信号的流程图如下所示：

    其中，IP核控制模块Mem_burst中是双端口的输入输出，输入信号有顶层中产生的输入和IP核返回的输入信号；输出有IP核输出到Mem_burst的信号和控制模块输出到顶层的信号。




三、模块信号功能介绍：

      DDR3 IP核的调用主要有两部分模块，分别是控制模块和IP核接口模块，其对应的各信号列表如下：

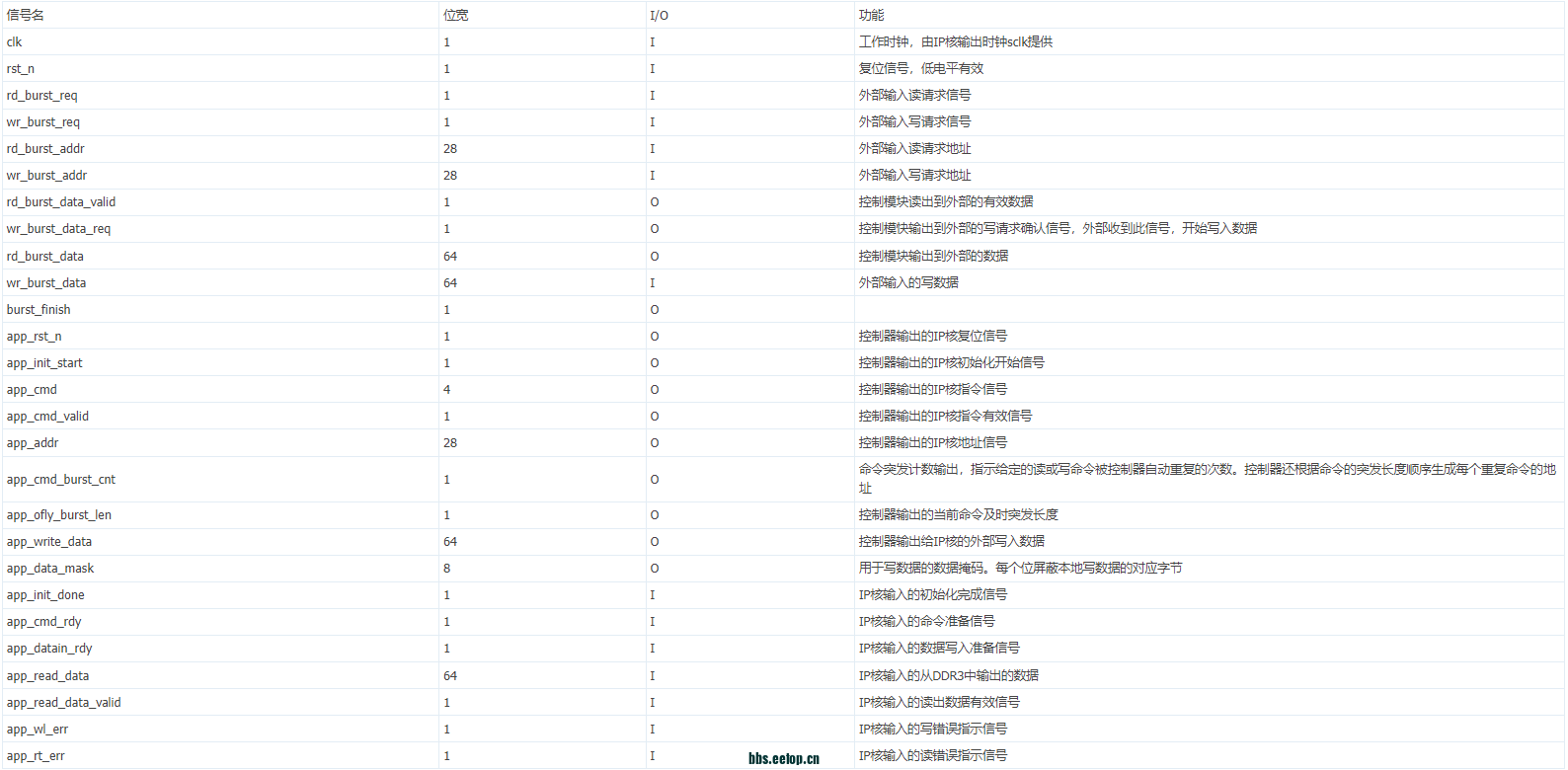

1、控制模块的信号功能列表如下所示：

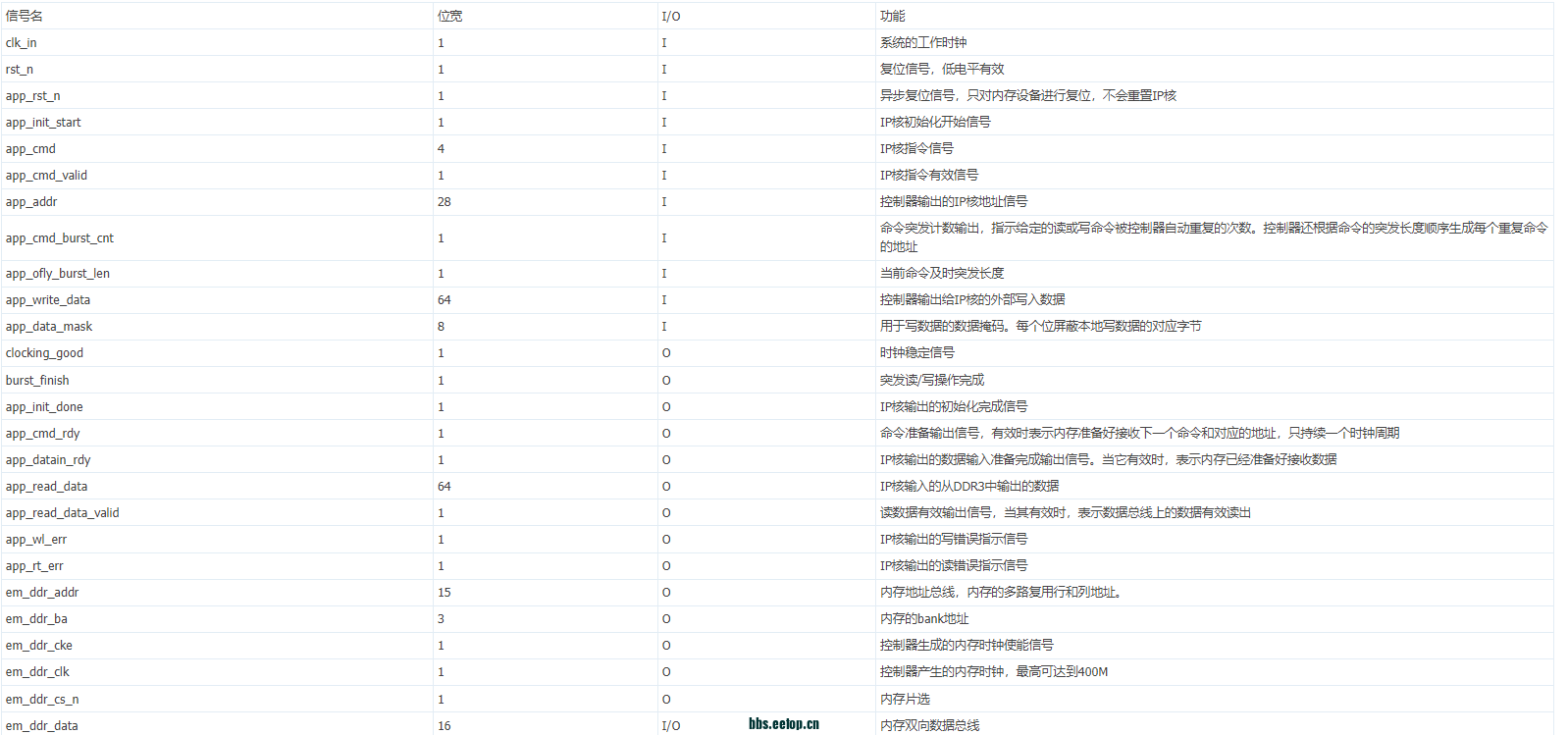

2、DDR3 IP核的接口信号功能列表如下：








四、DDR3 IP核生成过程：

      在例化DDR3的IP核之前，需要先生成DDR3的IP核，且DDR3的例化与其他IP核不同，具体的过程如下：

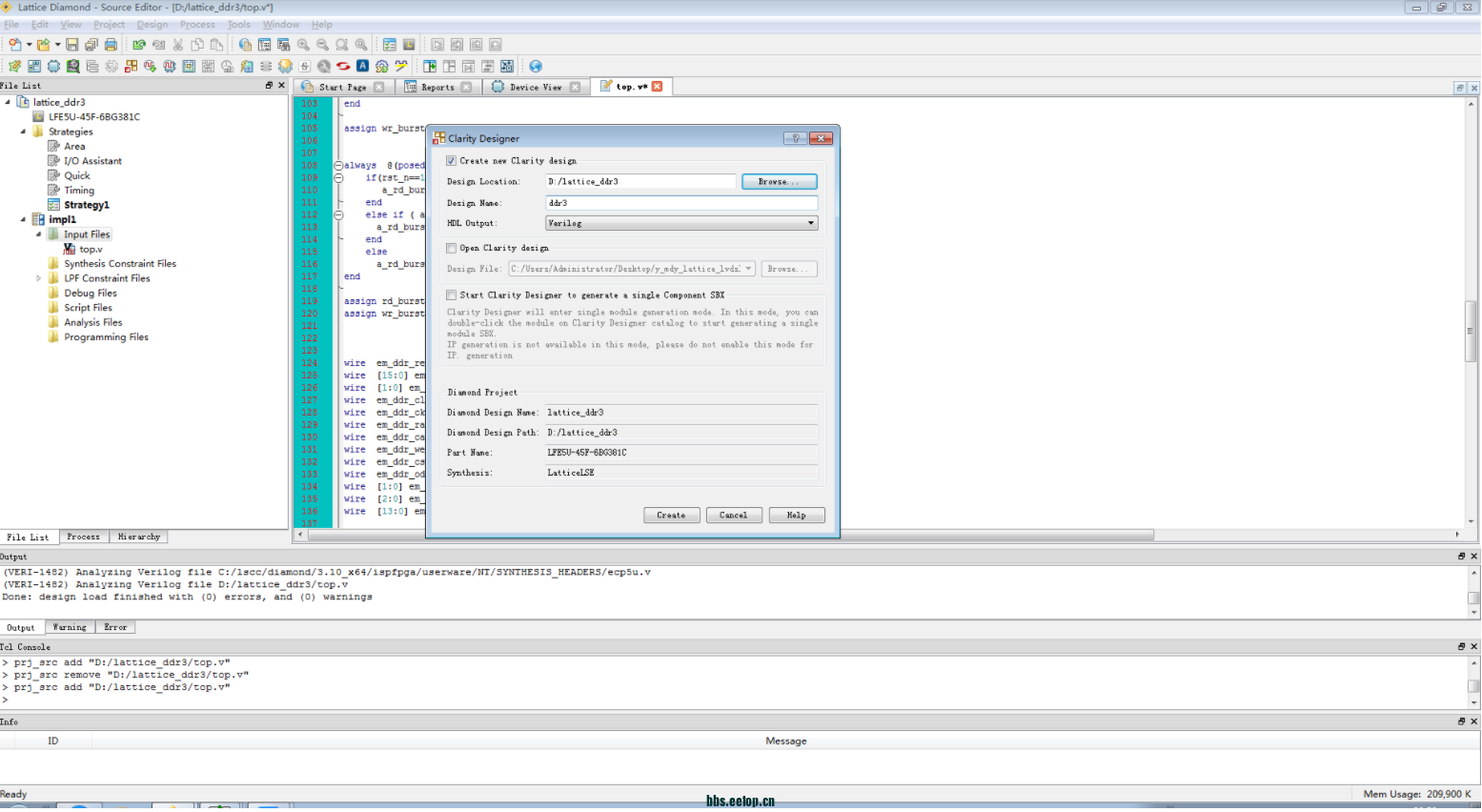

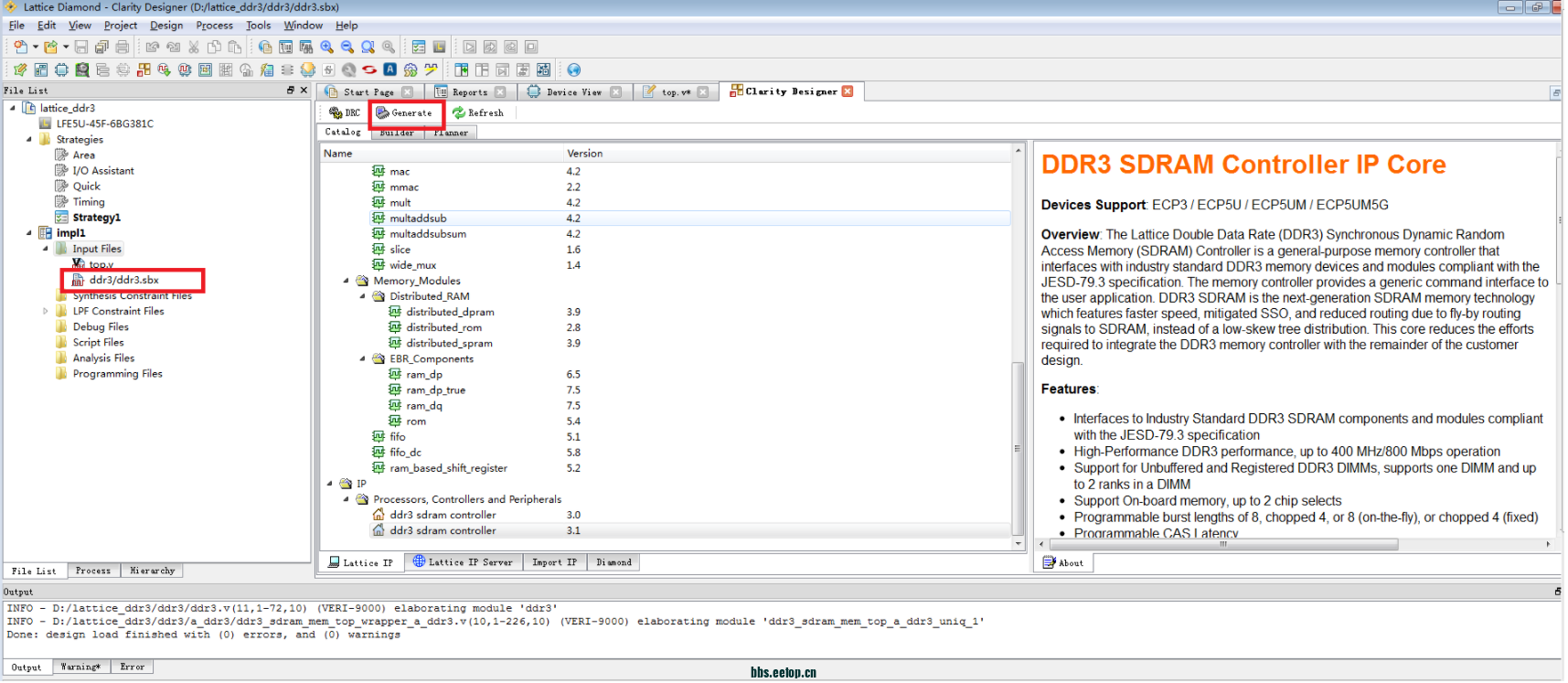

1、首先打开Clarity Designer创建一个IP文件：

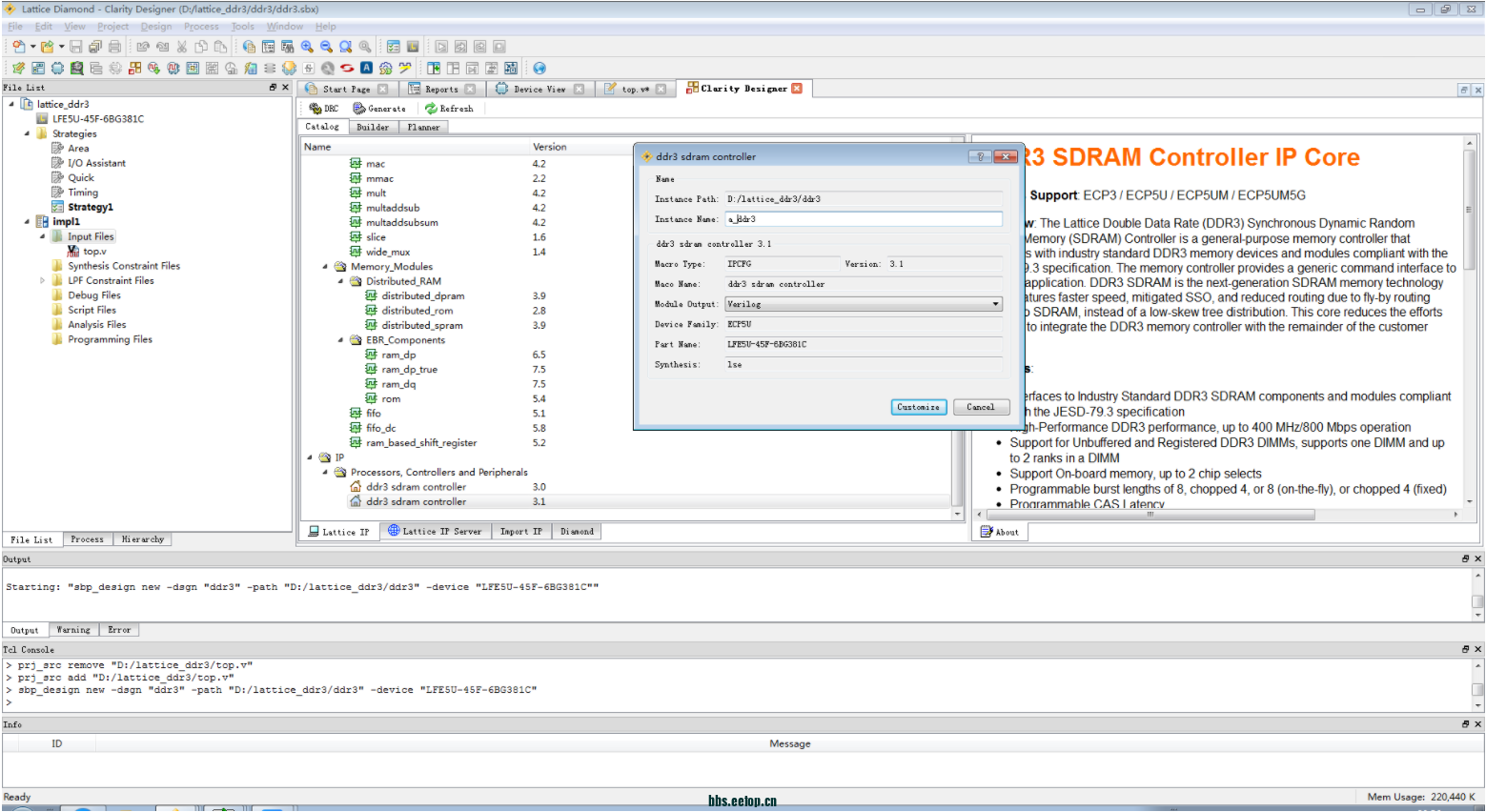

2、进入IP核生成界面后，需要在网上下载DDR3的IP核，在Lattice IP Sever中进行联网下载DDR3的IP核并安装，安装完IP核后在Lattice IP中选择ddr3 sdram controller 3.1，进行IP核参数设计：

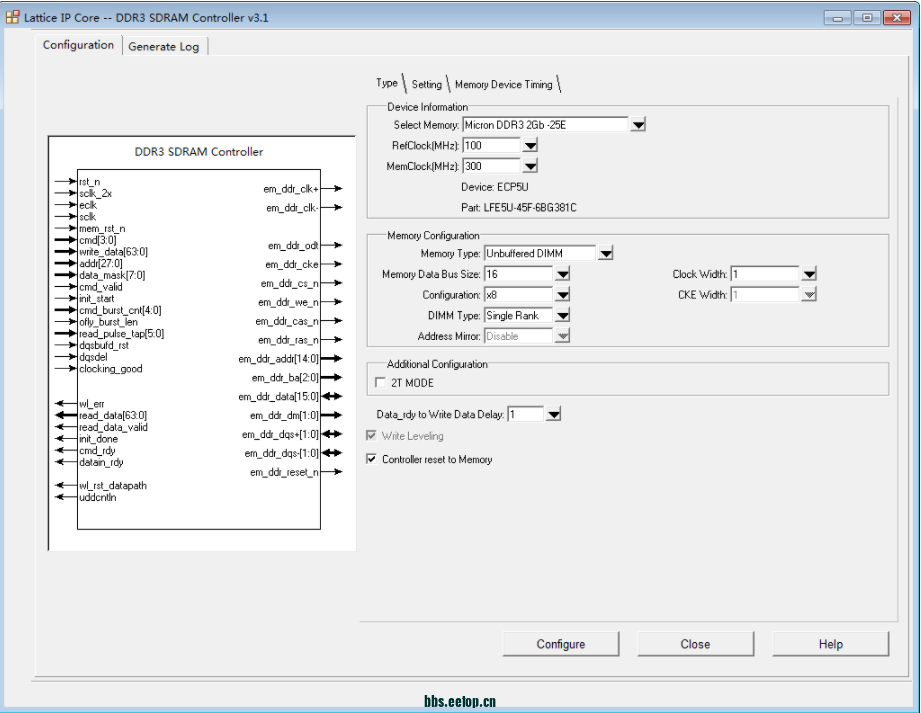

3、配置IP核参数，由于选取的器件是ECP5U系列FPGA，因此DDR3的频率需设置为300M，否则生成的IP核是灰色的无法加入工程中去，内存数据总线大小选择16，对应的输入数据位宽是64位，配置选择X8，对应的地址位宽是28位。

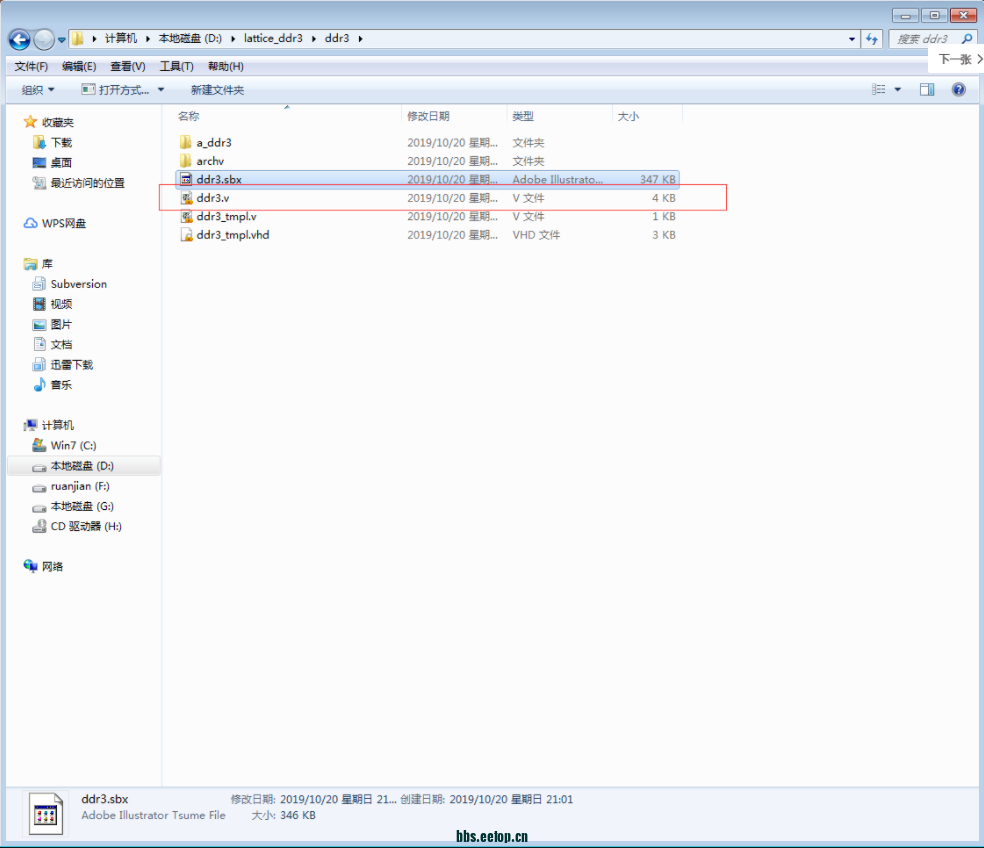

4、IP核生成完成后，点击系统IP核界面上Generate，会在工程的文件列表中加入一个.sbx文件，此文件就是需要例化的DDR3 IP核实体文件，同时在对应的文件夹下面会出现一个对应名称的.V文件，将这个.V文件中的信号例化进顶层中即可。

5、需要例化的.V文件：






五、例化IP核

将上图中的.V文件例化进顶层文件中，定义好信号类型，将对应的信号相连接。至此，DDR3的IP核添加成功。

以上就是lattice DDR3 IP核使用调试的内容分享，欢迎大家评论区留言交流！
