请问在VHDL构造体内部可以将signal赋值给整数吗？

come_on_sn



innovation 发表于 2021-10-20 12:52
这。。。不对呀。看来我忘了提醒你“VHDL(或verilog)代码会分为可综合和不可综合两种”。你这个综合会报er ...



这两句中对variable赋初值会被综合器忽略（这就是不可综合的代码），所以你的BAUD_CLK_TICKS这个信号根本没有传递进你这段计数器代码！这个问题综合器会warning。

哎？我最后综合并且上板测试发现功能是正常的哎，只是最高波特率只能支持460.8K，不支持921.6K



对整数类型的signal（或variable）指定范围时，range 0 to 。。。，to后面必须是一个常数，这个综合器在综合时报error。

RE：是的，提示error，后来我直接改成了2**14-1了

come_on_sn



innovation 发表于 2021-10-20 13:32
帮你把代码微调一下，你和你最开始贴出的代码比对：
Tips：这个代码软件思维偏重，硬件电路思维偏弱，资源 ...

嗯嗯，感谢前辈的指点！我经验不是很丰富，写代码时确实从电路层面考虑的比较少。


想请教下目前我的代码从电路角度有什么可以优化的地方吗？用的确实xilinx的FPGA

不胜感激！

innovation



come_on_sn 发表于 2021-10-20 17:02
哎？我最后综合并且上板测试发现功能是正常的哎，只是最高波特率只能支持460.8K，不支持921.6K

？？？！！！
你确定你仅是将range 0 to 。。。修改为2**14 - 1，也就是你上板调试的代码是这样的？






1. baud_rate_clk_generator: process(clk)

2.    variable BAUD_CLK_TICKS_int : integer range 0 to 2**14-1 := conv_integer(unsigned(BAUD_CLK_TICKS));

3.    variable baud_count: integer range 0 to 2**14 - 1 := (BAUD_CLK_TICKS_int - 1);

4.     begin

5.    if rising_edge(clk) then

6.       if (reset = '1') then

7.          baud_rate_clk <= '0';

8.          baud_count := (BAUD_CLK_TICKS_int - 1);

9.       else

10.          if (baud_count = 0) then

11.             baud_rate_clk <= '1';

12.             baud_count := (BAUD_CLK_TICKS_int - 1);

13.          else

14.             baud_rate_clk <= '0';

15.             baud_count := baud_count - 1;

16.          end if;

17.       end if;

18.    end if;

19.     end process baud_rate_clk_generator;




    复制代码

innovation



come_on_sn 发表于 2021-10-20 17:06
嗯嗯，感谢前辈的指点！我经验不是很丰富，写代码时确实从电路层面考虑的比较少。

这个我估计从原理上不太好在帖子里面给你讲清楚，会越扯越远，这个也不是一朝一夕的事儿。你得学习xilinx FPGA的原理，练习并感受优化的效果。

如果你已经学会查看Xilinx 软件的综合资源报告和综合时序性能报告，倒是可以带着你让你感受下优化前后的对比。从而确立FPGA逻辑工程师本质是电路工程师的概念。

之所以选择综合报告来感受，是因为综合报告可以针对每一个IP模块得出，虽然综合报告不代表最终实现结果，但趋势是一致的，综合报告性能越高，最终实现的电路性能也越高。贴出你现在上板调试的这个波特率模块的最终代码和综合报告吧。

innovation



come_on_sn 发表于 2021-10-20 17:02
哎？我最后综合并且上板测试发现功能是正常的哎，只是最高波特率只能支持460.8K，不支持921.6K

？？？！！！
你确定你最终上板调试的程序仅仅是将5#的代码中range 0 to 。。。后面改成了2**14 - 1 ？

come_on_sn



innovation 发表于 2021-10-20 18:05
？？？！！！
你确定你最终上板调试的程序仅仅是将5#的代码中range 0 to 。。。后面改成了2**14 - 1 ？
...

哦哦，可能是我看错了，实在抱歉

come_on_sn



innovation 发表于 2021-10-20 17:32
这个我估计从原理上不太好在帖子里面给你讲清楚，会越扯越远，这个也不是一朝一夕的事儿。你得学习xilinx  ...

最终我按照您在#9建议的代码修改测试了。
但是发现一个很奇怪的现象：上板测试通信正常（UART可以完成收发功能），但是在vivado里功能仿真有问题（具体是发射机模块没有输出）很神奇。。

附件是综合后的时序报告~

innovation



come_on_sn 发表于 2021-10-21 10:16
最终我按照您在#9建议的代码修改测试了。
但是发现一个很奇怪的现象：上板测试通信正常（UART可以完成收 ...

我想你误会我的意思了，不是说你发个时序报告给我看，有问题的话我再帮你处理，如果这样的话，味儿就不对了。。。
是说你会查看xilinx软件的综合报告的话，可以尝试一步一步从电路设计思维的角度去感受优化的效果，重点是亲身尝试并感受。

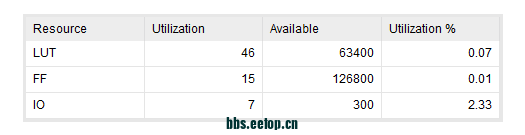

比如说，你在5#贴出的代码，baud_count在reload时，加载的阈值需要减1，你设计为在加载时减1，这就是比较典型的软件思维，你没考虑这个地方对综合工具来说，需要用对应的电路来实现这一个减1的工作，5#的代码综合后的资源消耗如下图：

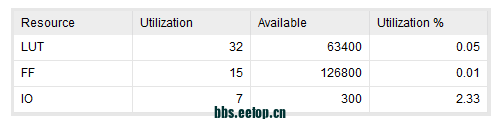

而9#的代码仅仅是将这个阈值减1修改到BAUD_CLK_TICKS这个ROM表这段代码，这个时候减1的操作综合器能识别出一个静态（或者说是常量）表达式，直接在编译阶段得到确定的结果，从而勿须电路实现。9#的代码综合后的资源消耗如下图：



可以看到，通过代码的优化，消耗的LUT资源由46 --> 32，相对5#的代码减少了(46-32)/46 = 30.4%的LUT资源消耗。

你掌握这一步（查看vivado的设计报告看来你掌握了的）后，并切实感受到效果后，有兴趣的话，咱们再看9#的代码怎么继续优化。

我能（并愿意）帮你的是解答你提出的具体原理问题，帮助你建立FPGA逻辑设计的电路设计思维；我不会也不应该直接帮你处理你工程文件中的源文件。

come_on_sn



innovation 发表于 2021-10-21 21:14
我想你误会我的意思了，不是说你发个时序报告给我看，有问题的话我再帮你处理，如果这样的话，味儿就不对 ...

嗯嗯，明白了，是我冒昧了，感谢前辈的指导！
