VGDS软件：版图中自动显示net的连接图形和寄生电容

houjs

VGDS软件：版图中自动显示net的连接图形和寄生电容

版图分析过程中，经常遇到这样的问题：寄生参数提取后，发现某个线网的耦合电容或者集总电容很大，超出了我的预期。我想看一下，这个线网的所有图形的位置在哪里？它周围的环境导体在哪里？它的电容值是否合理呢？

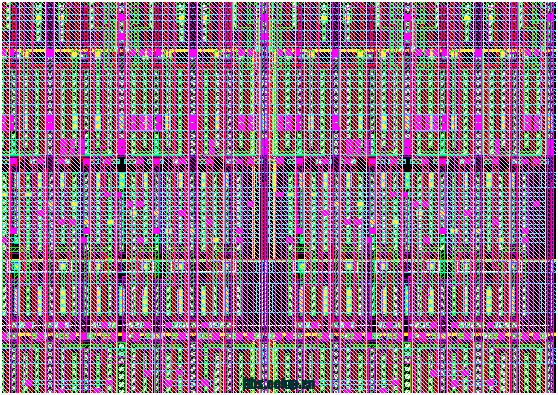

下图是一个典型的电路版图：

下载附件  保存到相册

7 秒前 上传



通过寄生参数提取后，发现该电路的耦合电容中，有一个与其它不同，其它的耦合电容数量级都是1e-15，而该电容的数量级是1e-14，如下：

C143_101 142 143 1.15638e-14

由于担心该耦合电容计算不准，需要查看142号节点，143号节点的具体图形，该如何查看呢？

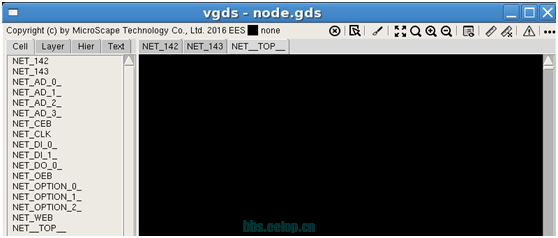

Vgds提供了自动显示不同节点图形的功能，工具首先自动生成一个node.gds的文件，记录了所有图形的节点信息。然后通过vgds打开node.gds，如下：

下载附件  保存到相册

7 秒前 上传

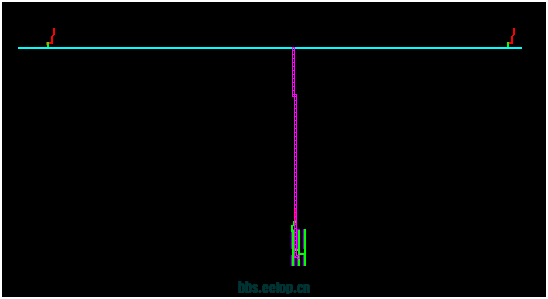

可以看到，左侧把节点号或者节点名显示出来，用户可以点击NET_142，看到图形如下：

下载附件  保存到相册

7 秒前 上传

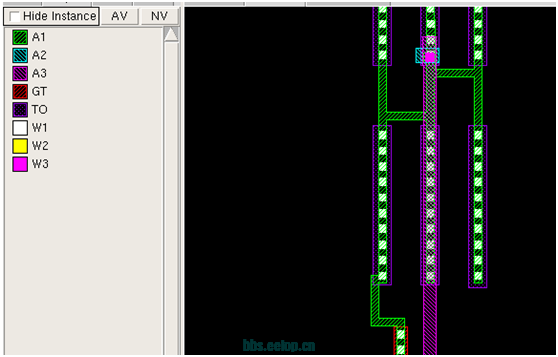

把它放大，显示如下：

下载附件  保存到相册

7 秒前 上传

下载附件  保存到相册

7 秒前 上传

同理，显示NET_143的图形如下：

下载附件  保存到相册

7 秒前 上传

放大显示如下：

下载附件  保存到相册

7 秒前 上传

下载附件  保存到相册

7 秒前 上传

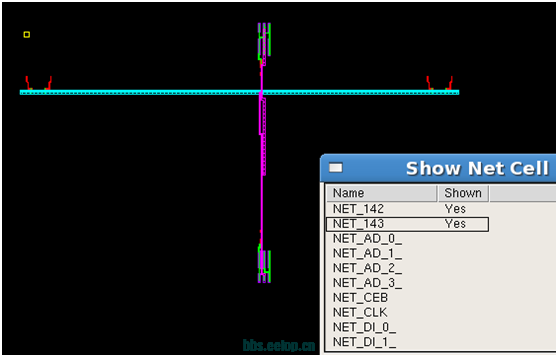

由于142与143的耦合电容较大，需要把2个节点同时显示，如下：

下载附件  保存到相册

7 秒前 上传

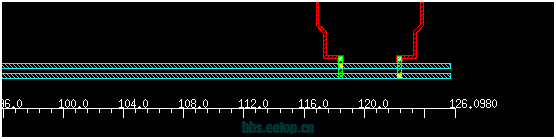

放大两个节点的临近位置，如下：

下载附件  保存到相册

7 秒前 上传

可以看到，蓝色A2layer的2条线网平行走线很长，它们之间的耦合电容构成了其主要的电容值。

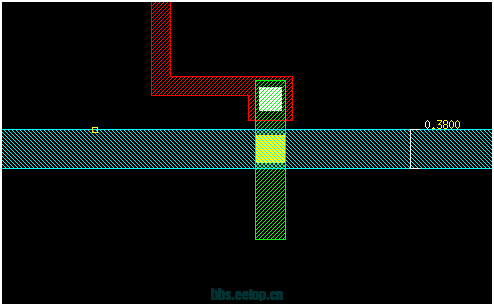

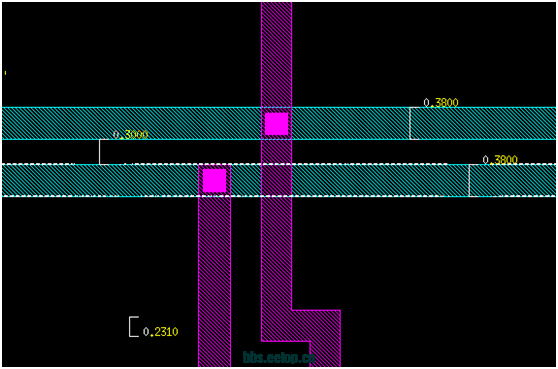

用尺子测量，发现142，143的平行走线长度为：126um，线宽为0.38um，线间距为0.3微米。

下载附件  保存到相册

7 秒前 上传

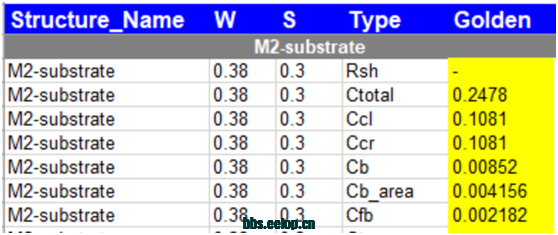

通过与vgds相结合的tuta工具，可以得到该工艺的单位线长的耦合电容如下：

下载附件  保存到相册

7 秒前 上传

从上表可以看到，当W=0.38， S=0.3时，其单位长度的耦合电容Ccl = 0.1081ff， 在本例中，该平行走线的长度为126um, 因此，通过手工估算其耦合电容应该是： 0.1081ff x 126 = 13.62ff =1.362e-14，与寄生参数提取出来的电容值1.156比较接近，如下：

C143_101 142 143 1.15638e-14

总结：针对寄生参数提取工具提出的网表，如果怀疑其某些电容值计算不准确，需要有2个工具辅助分析。第一个工具是自动显示节点或者线网图形的版图显示工具vgds，第2个工具是自动对寄生参数工艺进行单位线长计算的tuta工具。采用上述2个工具即可对任意线网的提取精度进行分析和估算，从而判断其电容是否准确。

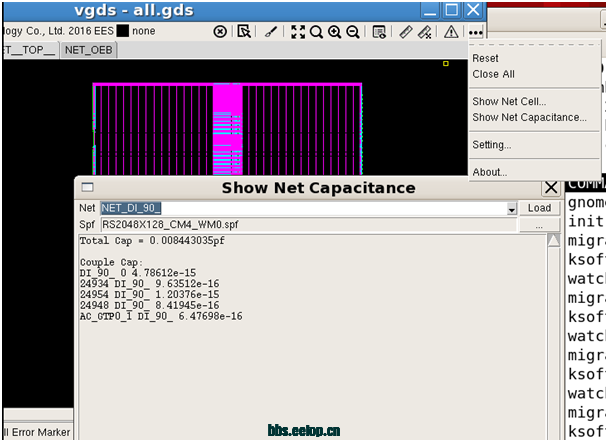

VGDS另外一个重要功能是：显示线网的总电容和耦合电容。点击右上角菜单功能中的ShowNET Capacitance按钮，工具会弹出对话框，用户选择Net的具体名字后，点击load按钮，弹出如下内容：

下载附件  保存到相册

7 秒前 上传

该对话框显示了NET_DI_90的总电容为0.00844pf，它对其它线网的耦合电容也有具体的数据显示，用户可根据这些内容来分析其寄生电容的具体影响。
