Cadence IC仿真晶体管的小信号参数问题

liutao4343

内容用点多，不过我觉得还是很值得看看的。我想用cadence仿真得到晶体管的小信号参数（如小信号电流增益、小信号输入阻抗、小信号跨导等），采用这种思路：
晶体管的小信号参数其实就是Z矩阵、Y矩阵、H矩阵里面的一些值，例如小信号电流增益就是H21，小信号输入阻抗就是Z11。而n端口网络的Z矩阵、Y矩阵、H矩阵是可以用n端口网络的S矩阵来转换的，所以我只需要得到晶体管的S参数即可。

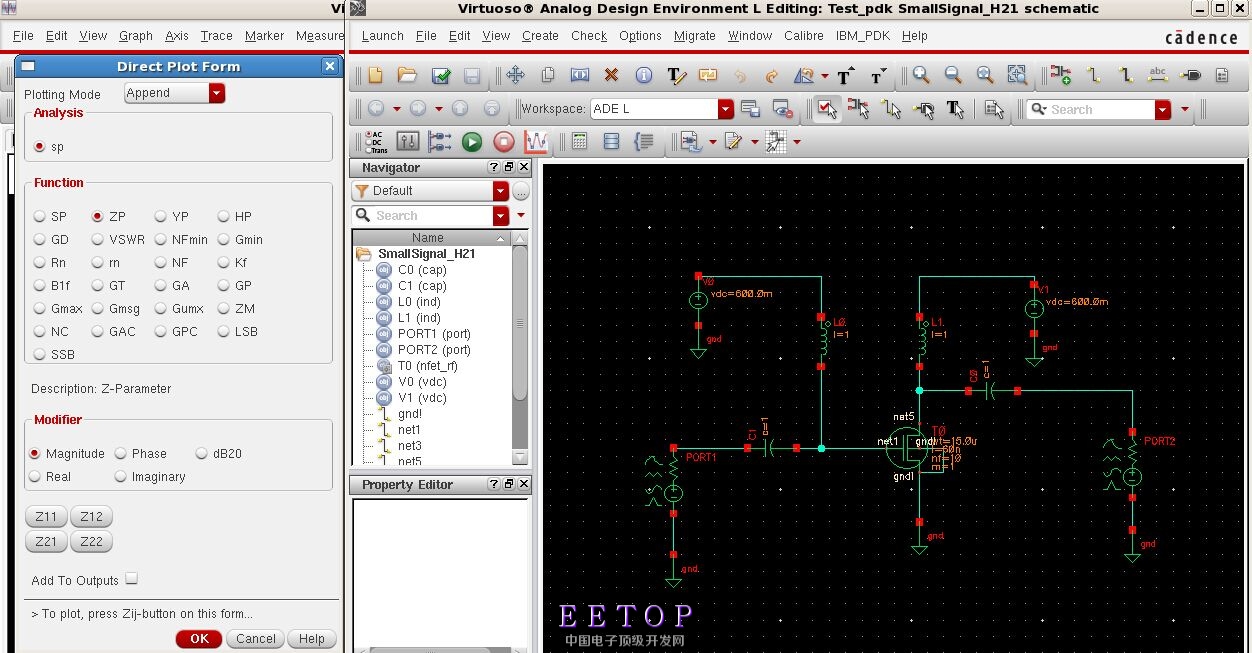

于是，我在cadence里面用管子搭了一个理想的放大器（非常大的RF chock电感和DC block电容，前后端口阻抗设为50欧），再进行sp仿真。仿真完后查看sp仿真结果中的Z矩阵，Y矩阵，H矩阵得到了我要的小信号参数，对比datasheet给的值，完全一致。说明我的思路是对的。






但是这里就有个问题了，我给管子前后接50欧姆阻抗仿真得到的s参数并不是管子这个二端口网络的s参数，因为s参数要求所有端口匹配，50欧姆的端口阻抗明显不匹配。所以这个s参数肯定不能直接当成晶体管的s参数去做矩阵变换，但结果cadence的 s参数（50欧姆阻抗+晶体管）仿真得到的Z矩阵，Y矩阵，H矩阵又是正确的。为什么？


后来我又把电路的端口阻抗改成其他很极端的值（如源阻抗2欧，负载阻抗150欧），用sp仿真得到的s参数当然有很大变换，然而这种情况下的Z矩阵，Y矩阵，H矩阵又是和50欧姆下是一模一样的。


所以我就怀疑cadence是不是先把晶体管电路（端口接50欧姆的晶体管）的s参数转换成晶体管（前后匹配的二端网络）的s参数，再用这个s参数转换成的Z矩阵，Y矩阵，H矩阵。所以不同端口阻抗下得到的不同s参数都能转换成相同的Z矩阵，Y矩阵，H矩阵。

zhiruixing

请问咋解决

srjsty

电流增益用cadence怎么仿真嘛

P_duan

有意思

王20

您好，我采用了和您类似的仿真方法，但是在仿真晶体管Z参数和Y参数矩阵时遇到了一些问题，想请教您。当晶体管输入输出阻抗匹配后进行仿真，我只能画出S参数和H参数的曲线图，而无法画出Z参数和Y参数的曲线图，请问您有遇到这个问题吗？是怎么解决的呢？十分感谢！
