怎么将schematic editor中的电路图导出为这种清晰的效果啊，谢谢！

math123 · 发表于 2013-9-12 05:11:26

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

×

本帖最后由 math123 于 2013-9-12 05:15 编辑

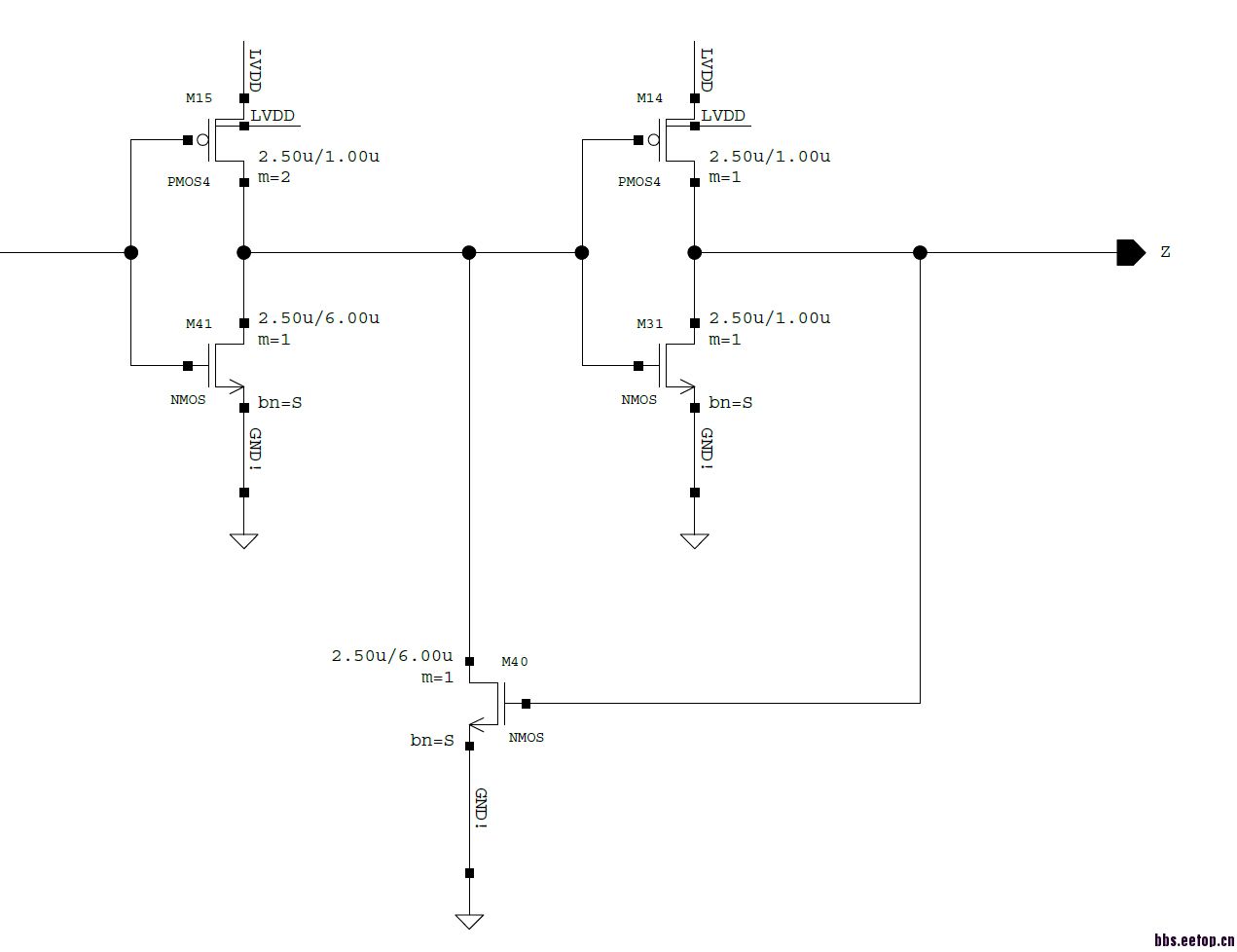

就是将电路导出为白色底色+黑色线条，而且效果清晰，谢谢！

firevortex · 发表于 2013-9-12 06:16:57

先把电路图里display的dot变成none，截图，反色，图像处理软件去色

szyacj · 发表于 2013-9-12 09:26:33

如果schematic是用eproduct做的就可以生成pdf文件，效果就是这样。目前好像eprocuct被magma收购了，然后magma又被synopsys收购了，在之前的培训会议上，看到synopsys的schematic的软件好像集成了eproduct的界面和功能。你如果有机会可以试试看。

zhang209a · 发表于 2014-1-3 15:24:54

不是这样的哦，最简单是由cadence 导成PDF格式，图片就会非常清晰的
degign ---plot ---submit plot

小p豹 · 发表于 2014-1-4 14:10:33

学习了

xlteam2 · 发表于 2014-1-4 16:36:55

VERY USEFUL

vzhenyi · 发表于 2014-1-4 18:15:45

学习了

semico_ljj · 发表于 2014-1-4 21:27:41

回复 4# zhang209a

nicer

大大山 · 发表于 2014-1-5 21:47:11

cadence支持pdf格式转出

math123 · 发表于 2014-6-2 17:44:14

本帖最后由 math123 于 2014-6-3 09:35 编辑

谢谢大家！问题解决了

，方法如下

1.在.cdsenv文件里面添加

setenv PATH {$PATH}:/tools/ic5141usr5/tools.lnx86/plot/bin

2.在/home/user1下terminal运行plotconfig，添加打印机Apple LaserWriter Ⅱ NT/NTX，按setup 》ok ，再按Queue 》 ok，接

着按save，按quit

3.在schematic editor里面Design>plot>Submit，弹出窗口Submit Plot

Plot 选 viewing area
不选Header

点击Plot Option，弹出窗口

Plotter Name 选  Apple LaserWriter Ⅱ NT/NTX，
Paper Size 选  A4
Orientation  选  landscape

选中Send Plot Only to file，填上/home/user1/bg.ps，点击
ok，在Submit Plot窗口按Apply，产生bg.ps文件

4.将bg.ps拷贝到windows里，安装Adobe Acrobat，双击bg.ps转为bg.pdf

效果还不错
