第一部分：同步整流技术的历史演进与基础理论1.1. 同步整流（SR）概念的起源与发展初衷
同步整流（Synchronous Rectification, SR）技术的兴起，是电力电子领域为适应日益严苛的效率要求，特别是在低电压、高电流输出应用中，所采取的关键技术飞跃。其历史背景可追溯到20世纪90年代后期，当时个人计算机和通信系统对供电电压的要求逐渐从 5V 降至 1V 甚至更低 。
在传统的开关电源（SMPS）二次侧整流中，通常使用PN结二极管或肖特基二极管（Schottky Diode）进行整流。然而，这些传统二极管具有固定的正向导通电压 VF​。肖特基二极管的 VF​ 通常在 0.3V 左右，但这一压降在输出电压极低时，占据了总输出电压的显著比例，导致整流阶段的功耗 P∝VF​⋅I 成为主要的效率瓶颈 。物理限制决定了二极管的  VF​ 很难降低到 0.3V 以下。
SR技术的核心思想是利用场效应晶体管（MOSFET）取代传统二极管。MOSFET在导通状态下表现为纯电阻特性，其导通压降 VDS​ 由电流和导通电阻 RDS(on)​ 决定，即 VDS​≈I⋅RDS(on)​。通过设计和工艺优化，MOSFET的 RDS(on)​ 可以不断降低，或者通过并联多个晶粒来减小等效电阻 。因此，在给定电流下，SR MOSFET的等效压降能够显著低于传统二极管的  VF​，从而大幅提升效率。
1.2. MOSFET替代二极管的原理与量化优势 同步整流模式要求精确控制MOSFET的栅极驱动电压，使其导通与截止时间与被整流电压的变化严格同步 。这种精确控制确保了电流流经低损耗的MOSFET沟道，避免了传统整流器件在电压上升和下降过程中的瞬态损耗。
在实际应用中，例如在快速充电电路的输出级，同步整流 MOSFET 通常选用 40V 到 100V 的低压器件，内阻 RDS(on)​ 可低至 3mΩ 到 8mΩ 。在设计权衡中，随着负载电流密度的不断增加，传统的  VF​ 损耗虽然与电流呈线性关系，但其无法继续降低的限制使其在高电流下不可避免地成为瓶颈。相比之下，SR 损耗 P∝I2⋅RDS(on)​ 虽然对电流的平方敏感，但 RDS(on)​ 具有持续降低的空间，使其在高电流应用中具有优越的损耗扩展性。
从技术发展历程来看，同步整流技术在低压输出场景下，成功解决了 VF​ 这一核心效率障碍。然而，在宽禁带（WBG）时代，特别是在高压 1200V 碳化硅（SiC）器件的应用中，同步整流的目标发生了根本性转变：它不再仅仅是用于解决低压 VF​ 瓶颈，而必须解决高压 SiC 器件在第三象限导通时面临的体二极管（Body Diode）的高正向压降和**反向恢复电荷（Qrr​）**问题。这一转变将 SR 技术从纯粹的“效率优化”工具，提升为“确保 SiC 器件安全及高频运行的先决条件”。
第二部分：碳化硅功率器件（SiC MOSFET）的独特电学特性分析
2.1. SiC WBG材料的本质优势及其对系统损耗的影响
碳化硅（SiC）作为一种宽禁带半导体材料，相比传统的硅（Si）器件，具有卓越的电学和热学特性，包括高击穿场强（是 Si 的十倍）、宽禁带（是 Si 的三倍）和高热导率（是 Si 的三倍）。这些特性使得 SiC MOSFET 能够实现极低的导通电阻  RDS(on)​、极高的开关速度，并容许更高的工作温度。

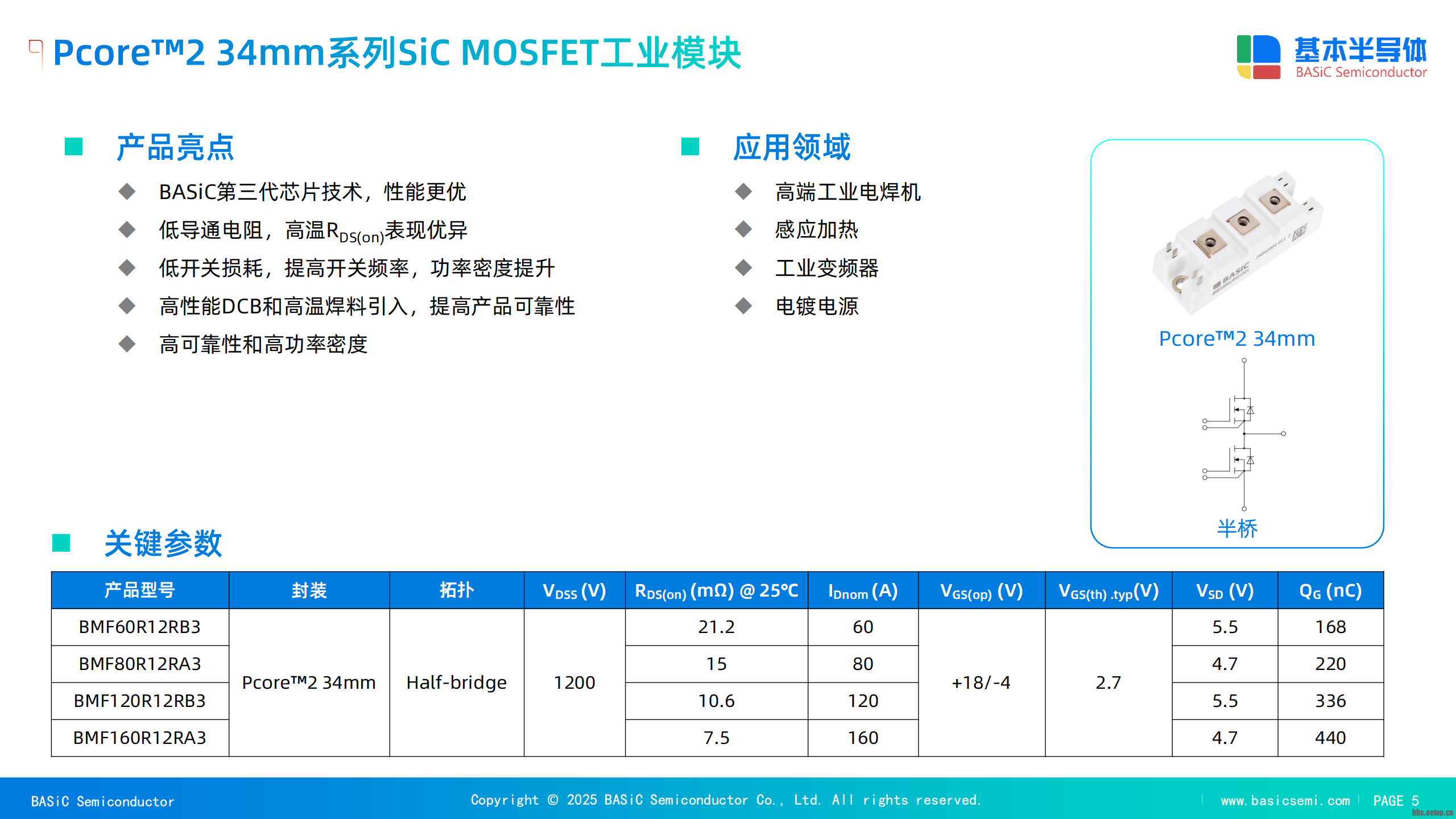

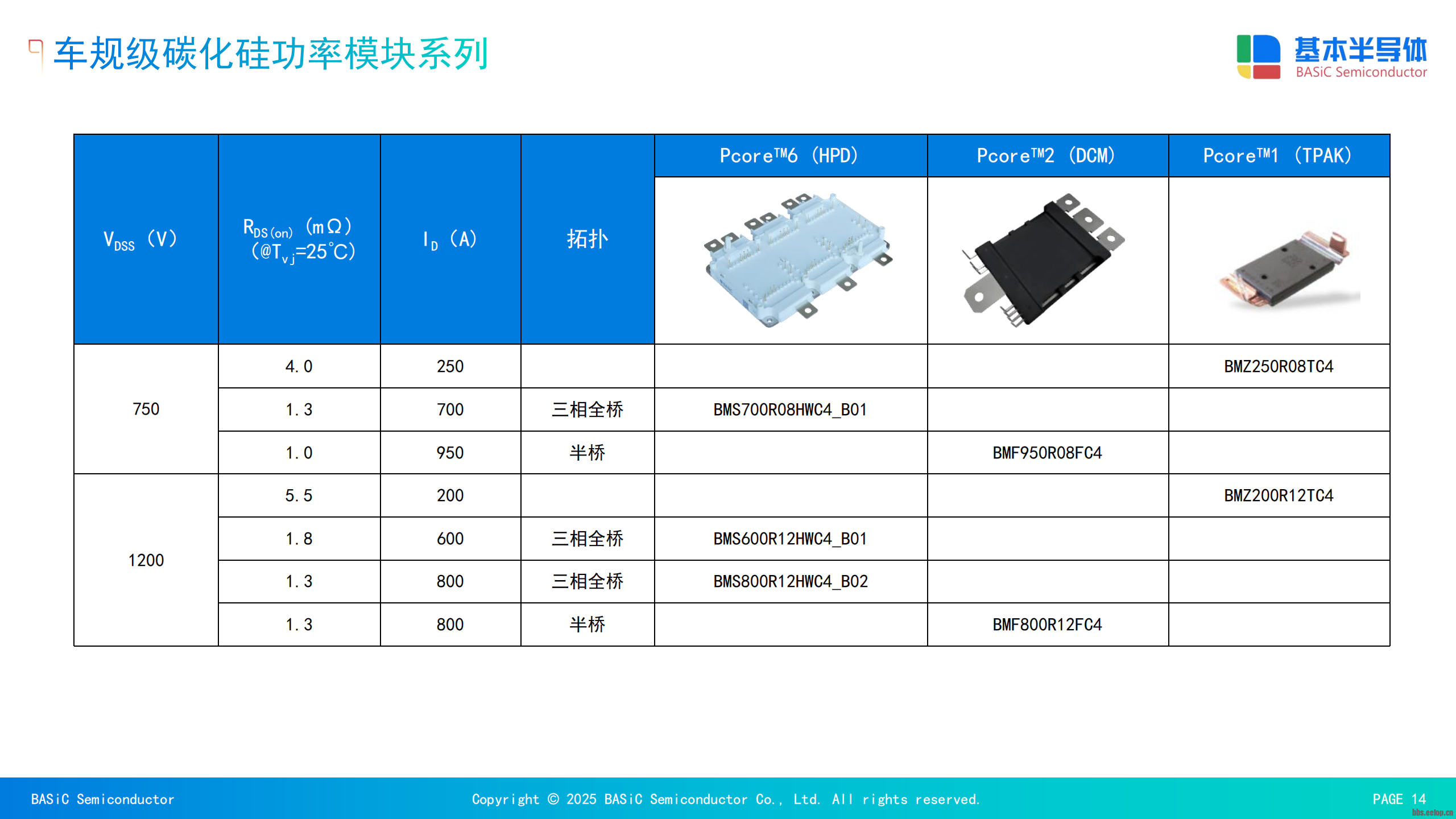

以基本半导体的 BMF 系列 1200V SiC MOSFET 模块为例，这些模块专为高频、高功率应用（如电动汽车、储能、DC-DC 变换器）设计 。它们具有低电感设计和优化的热管理结构，如铜基板和  Si3​N4​ 陶瓷衬底，以确保高可靠性和高功率密度。例如，BMF540R12KA3 模块在 VGS​=18V 时，典型 RDS(on)​ 仅为 2.5mΩ 。



2.2. SiC MOSFET沟道导通特性：SR模式下的低损耗基准
在同步整流模式下，MOSFET 的沟道被开启（通常采用 VGS​=+18V），使得电流通过低阻抗的沟道流过，此时导通损耗仅取决于 I2RDS(on)​。
SiC MOSFET 的 RDS(on)​ 具有正温度系数，这意味着电阻随结温 Tvj​ 升高而增加，这有利于多个器件并联时的电流均衡。例如，BMF80R12RA3 模块在 80A 电流下，其 RDS(on)​ 从 25∘C 时的 15.0mΩ 增加到 175∘C 时的 26.7mΩ 。尽管如此，即使在高结温和大电流下，通过 SR 沟道实现的等效压降仍然非常低。
2.3. SiC MOSFET体二极管的固有挑战：高 VSD​ 的量化确认
然而，SiC MOSFET 的 PN 结体二极管在反向续流时，表现出固有的高正向导通电压 VSD​。如果 MOSFET 在死区时间没有被同步开启（例如 VGS​=0V 或负偏压，如 −4V），电流将被迫流经这一 PN 结，导致巨大的传导损耗。
为了直观展示这一挑战，下表对比了 SiC 模块在体二极管模式（非 SR）和同步整流模式下的芯片级导通电压 VSD​。所有数据均选取结温 Tvj​=175∘C，以反映实际工作环境下的最差情况。
SiC MOSFET模块的导通电压特性对比：体二极管模式 vs. 同步整流模式 (Tvj​=175∘C)
器件型号额定电流 ID​ (A)体二极管模式 VSD​ (V) (VGS​=−4V/-5V)同步整流模式 VSD​ (V) (VGS​=+18V)压降降低百分比 (%) (近似)数据来源
BMF80R12RA3804.09 (chip)2.12 (chip)48%
BMF120R12RB31204.69 (chip)2.14 (chip)54%
BMF360R12KA33604.47 (chip)2.17 (chip)51%
BMF540R12KA35404.47 (chip)2.17 (chip)51%
分析显示，在所有测试模块中，体二极管模式下的芯片级 VSD​ 均在 4.0V 以上，而通过 SR 开启沟道后，等效压降可降低约 50% 以上，降至约 2.1V 左右。这一巨大的压降差距表明，如果电流被迫流经体二极管，将产生不可接受的导通损耗和热量。
这一现象的本质是宽禁带材料的固有特征：SiC PN 结需要更高的启动电压才能承载电流。因此，在 SiC 器件中启用 SR 模式，是规避材料物理限制、利用其低 RDS(on)​ 优势的唯一有效途径。

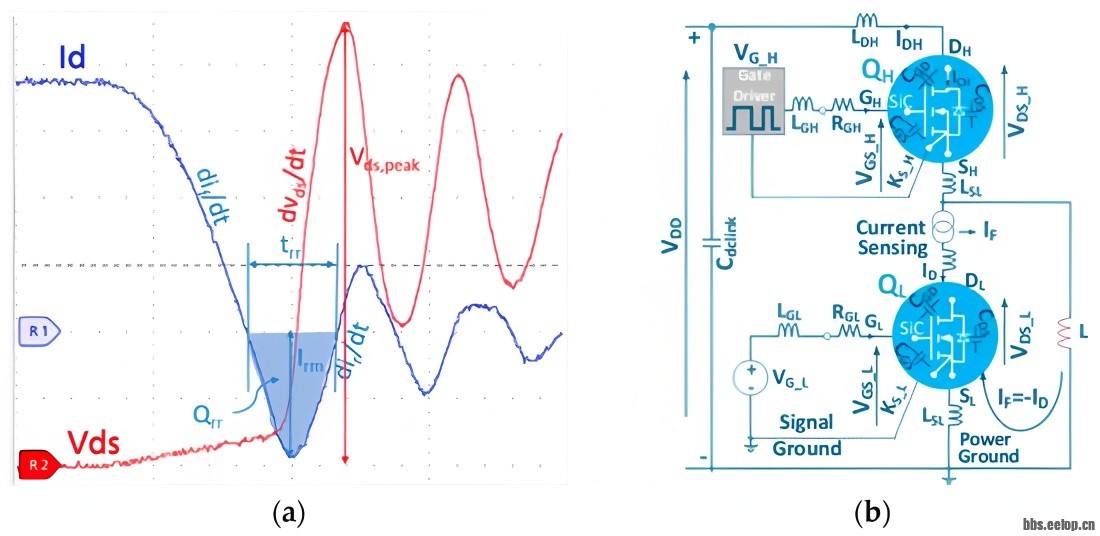

2.4. 反向恢复特性（Qrr​/ Err​）：高频应用的隐形杀手 在桥式电路中，当电流从一个 MOSFET 换流到其对臂的 MOSFET 时，如果前一个器件的体二极管参与续流，它会积累反向恢复电荷 Qrr​。当对臂 MOSFET 开启时，必须先清除这些 Qrr​，这个过程产生反向恢复电流 Irrm​ 和反向恢复能量 Err​ 。
虽然 SiC MOSFET 的 Qrr​ 远低于硅基 MOSFET，但在大电流和高开关频率下，由 Qrr​ 导致的损耗和瞬态电压应力依然严重。例如，BMF540R12KA3 模块在 175∘C 下，Qrr​ 达到 9.5uC， Err​ 达到 3.3 mJ 。高  Irrm​ 与电路中的寄生电感相互作用，会产生巨大的电压尖峰 V=L⋅di/dt 。SiC 器件极高的开关速度（  di/dt）使得这一问题更加突出，可能导致器件过压失效或严重的电磁干扰（EMI）。因此，同步整流在 SiC 高频应用中不仅是“节能器”，更是“保护器”，其目的是通过避免体二极管导通，彻底消除 Qrr​ 相关的损耗和应力。

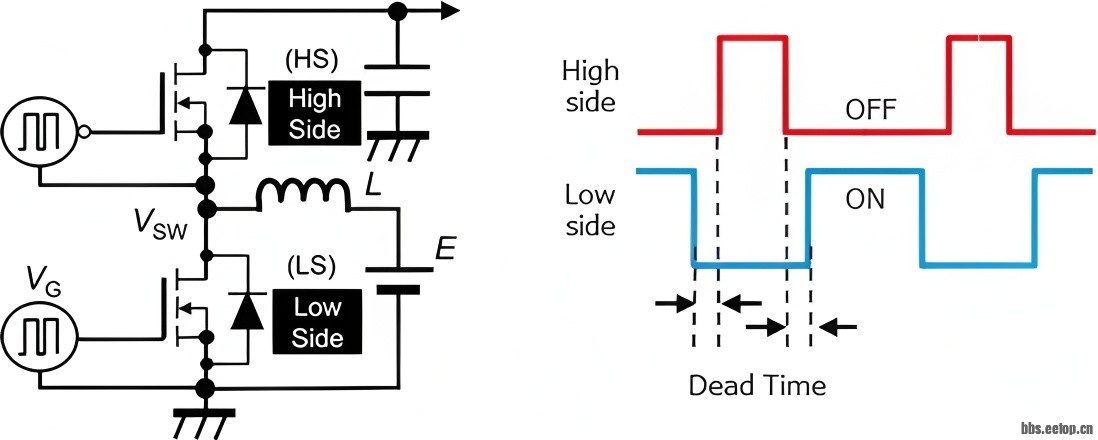

第三部分：SiC桥式电路中同步整流的必然性论证3.1. 桥式电路换流模型与死区时间分析 在半桥或全桥电路（如逆变器或双向 DC/DC 变换器）中，为了防止上下桥臂在换流过程中发生短路（直通），必须引入一个短暂的死区时间 TDT​。在 TDT​ 期间，上下开关管均处于关断状态，此时电感电流必须通过桥臂的续流器件续流。
在没有启用同步整流模式的 SiC 桥臂中，这意味着电流将强制流经 SiC MOSFET 的体二极管。如果 TDT​ 过长或 VGS​ 驱动不当，体二极管导通的时间占比增加，将直接导致效率崩溃。
3.2. 核心论据：体二极管导通损耗的量化不可接受性如第二部分所示，SiC 体二极管的导通压降比 SR 沟道高出约 50% 以上。在追求 99% 极致效率的高功率系统中，任何超过 1V 的额外压降都意味着巨大的损耗。
可以进行如下的简化损耗对比：假设一个高功率系统在死区时间 TDT​ 期间，有 5% 的时间电流流经续流器件，平均电流 IAVG​=100A。以 120A 的 BMF120R12RB3 模块在 175∘C 下的数据为例 ：
体二极管模式下（非 SR）：体二极管 VSD​≈4.69V。
体二极管模式下平均损耗 Pdiode​≈4.69V×100A×0.05≈23.45W。
同步整流模式下（SR）：SR 沟道 VSD​≈2.14V。
SR 模式下平均损耗 PSR​≈2.14V×100A×0.05≈10.70W。
仅仅 5% 的死区时间续流，体二极管就会带来 12.75W 的额外损耗。在高功率、高效率的电动汽车或储能应用中，这种级别的额外热损耗是无法接受的，它会显著增加散热需求，破坏整体效率目标。同步整流通过将高 VSD​ 损耗转化为低 I2RDS(on)​ 损耗，实现了导通损耗的最小化。效率每提高 1%，通常可以使散热需求减少约 10% ，从而显著提高功率密度并降低系统成本 。
3.3. 核心论据：Qrr​ 彻底消除对系统可靠性的决定性贡献
在 SiC 高频应用中，SR 的最大价值在于它消除了体二极管的反向恢复。如果体二极管在 TDT​ 期间导通并积累电荷 Qrr​，当对臂 MOSFET 开启时，这些电荷会引发尖峰电流 Irrm​ 和反向恢复能量 Err​ 。
下表量化了 SiC 模块在体二极管模式下产生的反向恢复特性：
SiC MOSFET模块的开关损耗特性：体二极管模式下反向恢复分析 (Tvj​=175∘C)
器件型号测试电流 ISD​ (A)反向恢复电荷 Qrr​ (μC)反向恢复能量 Err​ (μJ/mJ)峰值反向恢复电流 Irrm​ (A)SR 模式下 Qrr​数据来源
BMF80R12RA3801.6608.5uJ65.4≈0
BMF120R12RB31202.24735uJ97≈0
BMF540R12KA35409.53.3 mJ338≈0
以 BMF540R12KA3 为例，其 Irrm​ 峰值高达 338A，即使在 175∘C 下 Err​ 也达到 3.3 mJ 。如果系统工作在
50kHz，由此带来的开关损耗 Prr​=fsw​⋅Err​ 将高达 165W。这种巨大的瞬态损耗不仅严重降低效率，更重要的是，高 Irrm​ 在寄生电感中产生的电压尖峰，会对器件造成严重的过压应力。
精确的同步整流意味着 MOSFET 在续流期间通过沟道导通，完全绕过了体二极管的 PN 结。在这种模式下，Qrr​ 约为零 ，从而彻底消除了
Err​ 相关的开关损耗和电压尖峰。在 SiC 器件固有的高 di/dt 特性下，消除 Irrm​ 这一应力源，是确保 SiC 模块在高频下具备高可靠性的决定性因素。因此，同步整流是 SiC 桥式电路中实现极致效率和高可靠性，并充分发挥 SiC 宽禁带材料优势的唯一技术路径。

第四部分：SiC同步整流的实现挑战与精确定量控制策略
SiC MOSFET 启用同步整流模式带来了巨大的效率收益，但也对控制系统提出了更高的挑战，要求控制精度必须适应 SiC 器件的超快开关速度和对体二极管导通的零容忍。
4.1. 挑战一：SiC高 di/dt 对控制电路的干扰 SiC MOSFET 的极快开关速度，其上升时间 (tr​) 和下降时间 (tf​) 通常在 20ns 到 60ns 范围内 ，导致极高的  di/dt。高 di/dt 与功率回路的寄生电感相互作用，在 VDS​ 上产生强烈的电压振荡（Ringing）。依赖 VDS​ 变化的同步整流控制器极易被这些振荡误触发 。此外，SiC 器件  RDS(on)​ 的不断降低意味着 I2RDS(on)​ 损耗与体二极管高 VSD​ 损耗之间的差距进一步扩大，因此任何微小的控制失误，导致体二极管短暂导通，都会带来不成比例的巨大效率惩罚，对控制器的精度要求呈指数级提高。
4.2. 挑战二：实现精确的自适应死区时间控制死区时间 TDT​ 的设置是同步整流控制的核心难点。如果 TDT​ 过长，电流会流经高损耗的体二极管；如果 TDT​ 过短，则可能导致上下桥臂直通，引发灾难性故障 。理想的  TDT​ 并非固定值，而是必须随输入电压、负载电流和工作温度动态变化。传统的固定时间控制难以满足 SiC 系统对极致效率的要求。
4.3. 关键控制策略：VDS​ 传感器的精确零电流检测 (ZCD)为了应对这些挑战，先进的同步整流控制器（如 NEX81801DA）采用 VDS​ 传感器进行精确的零电流检测（Zero Current Detection, ZCD），实现自适应控制 。
这些控制器通过实时监测同步整流 MOSFET 的 VDS​ 极性变化来确定电流方向。当 VDS​ 从负值（MOSFET 导通）变为正值时，表明电流方向即将反转，SR FET 必须快速关断，以最小化体二极管的导通时间。
为了解决高 di/dt 振荡导致的误触发问题，控制器必须具备可外部调节的导通消隐时间（Blanking Time）。只有在  VDS​ 变化持续时间超过这个消隐时间后，控制信号才会被识别。此外，SR 控制器必须能够自适应地调节 SR 导通时间，以优化轻载条件下的效率，从而改善电源在整个负载范围内的平均效率。
4.4. 针对 SiC 的数字与硬件辅助控制优化为了实现 SiC 系统所需的极致精度，数字控制和硬件辅助控制策略被广泛应用：
数字自适应控制： 针对特定拓扑（如双向 LLC 谐振变换器），研究提出了基于二阶拟合模型的数字同步整流控制算法 。该算法能够准确计算并动态调节同步整流管的导通时间，从而显著降低导通损耗。在实验中，该方法在  300kHz 开关频率下，相比传统算法可减少 27.7W 的同步整流管损耗 。
硬件辅助死区时间调整： 通过脉冲产生单元、RC 单元和比较单元的组合，可以构建具有死区时间调整的桥式同步整流电路 。这种方法提供了增强的鲁棒性，适用于全桥和半桥拓扑。
下表总结了高效率同步整流控制策略的对比：
高效率同步整流控制策略对比与 SiC 适应性
控制策略实现机制对SiC应用的益处主要挑战数据来源
传统定时控制固定开关周期或死区时间实现简单，成本低无法适应动态工况，极易导致体二极管损耗



VDS​ 传感 ZCD实时监测 VDS​ 极性变化实时性高，提高了轻载和变频效率


寄生电感振荡干扰，需要精确消隐时间 TBLANK​



数字自适应控制基于二阶拟合模型动态计算 TDT​精确最小化体二极管导通时间，显著降低导通损耗


算法和计算资源要求高，动态响应速度是关键



值得注意的是，先进的 SR 控制器（如 NEX81801DA）即使是低功耗芯片，也采用低热阻的 TSOT23-6 封装 。这从侧面反映了 SiC 高频应用环境的热密度极高，对包括控制芯片在内的所有元件的热性能提出了严苛的要求。这证实了在 SiC 系统中，热管理策略必须从功率器件扩展到整个控制链，实现热量的“源头抑制”而非仅仅依赖“散热处理”。

第五部分：SiC同步整流技术的未来发展趋势与应用前景5.1. 拓扑创新与效率提升

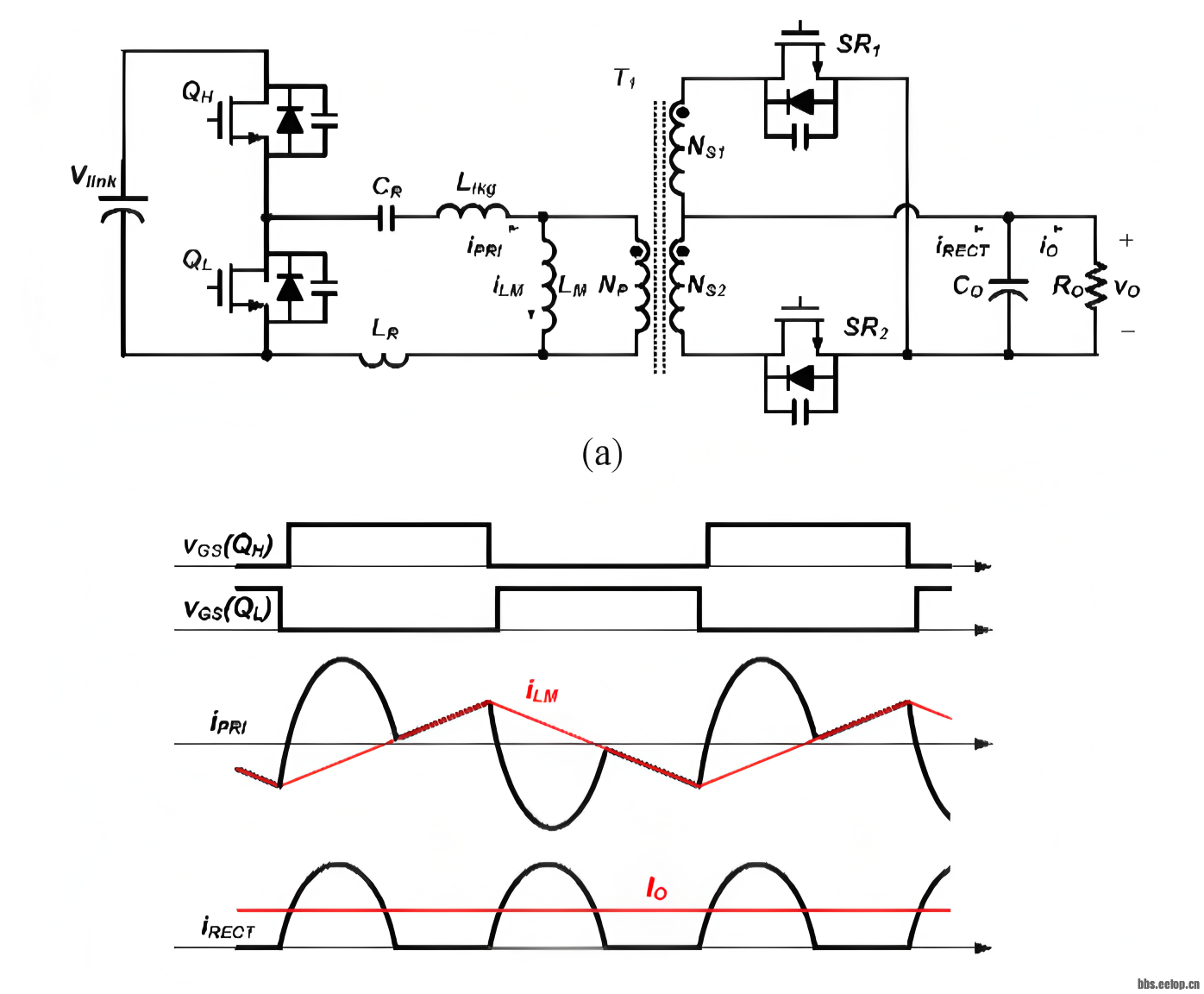

SiC 同步整流技术正在推动电力电子拓扑向更高频率和双向功率流发展。在谐振变换器（如 LLC）中，SiC SR 是实现高频和双向性的核心 。通过数字控制和 SiC 器件的超低  RDS(on)​ 及近零 Qrr​ 特性，LLC 拓扑能够在 300kHz 甚至更高的频率下维持 98% 以上的效率 。
未来的发展趋势是将损耗最小化控制从单向系统扩展到双向系统，例如在模块化多电平变换器（MMC）子模块中，利用 SiC MOSFET 沟道的双向导通特性，通过调整同步整流和非同步整流模式的占比，实现器件损耗的自适应均衡 。
5.2. 系统集成度提升与封装优化
SiC 功率模块正朝着标准化和 SiC 优化封装方向发展，以提高系统级效率和功率密度 。基本半导体提供的 BMF 系列  34mm 和 62mm 半桥模块是这一趋势的代表 。这种模块化设计有助于降低系统寄生电感，从而在超高频下实现更可靠的同步整流控制。

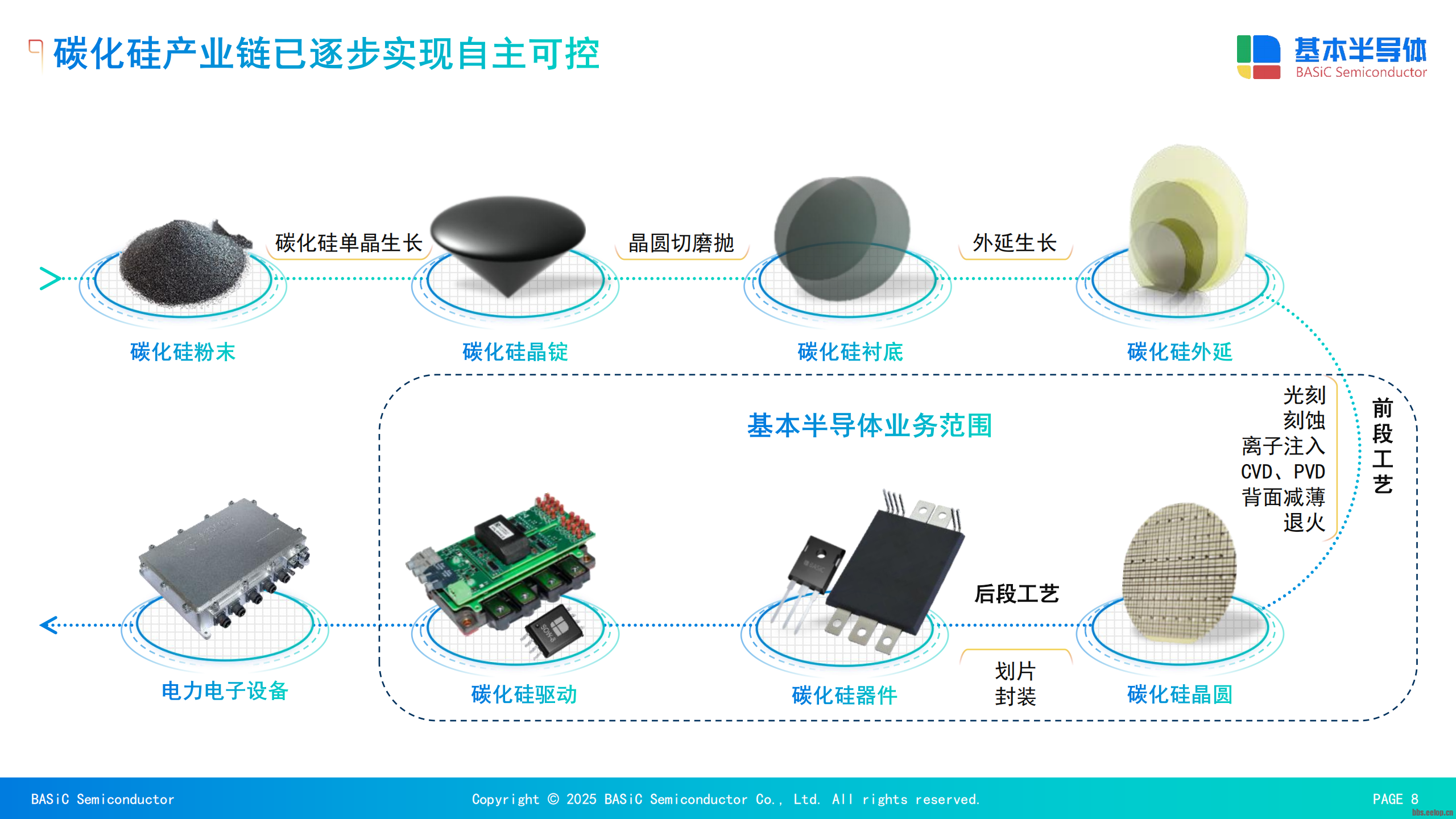

同时，SiC 材料制造工艺的成熟，特别是晶圆尺寸从 6” 向8” 的迈进，预计将显著降低 SiC 器件的制造成本 ，加速 SiC 同步整流技术在电动汽车、能源存储和工业电源中的普及。
5.3. 迈向更高的开关频率与极致效率
SiC 同步整流技术支持系统工作在更高的开关频率，从而能够减小无源元件（如变压器和电感）的体积和重量，实现更高的功率密度 。在现代世界，减少电力转换过程中的损耗至关重要，因为在每个转换阶段，总功率中约有  2% 至 15% 会以热量的形式浪费 。同步整流是实现下一代电力系统（如电动汽车逆变器和高密度 DC-DC 转换器）超过  99% 效率目标的核心技术。
当 SiC SR 技术将半导体开关和导通损耗最小化后，未来的效率瓶颈将转向无源元件（如磁性元件和电容）和拓扑结构的固有损耗。这要求设计人员将精力集中在新型材料科学和拓扑结构创新上，以充分利用 SiC SR 所实现的超高开关频率。
5.4. 重点应用领域与市场影响 SiC 同步整流技术在多个高增长领域具有决定性影响：
电动汽车（eMobility）： 应用于高效车载充电器和主逆变器，利用 SiC 的高效率和高功率密度特性 。
工业应用： 包括新能源逆变器和高密度 DC-DC 转换器 。
电网和能源： UPS 系统、数据中心电源、SST固态变压器，大型能源存储系统，这些领域对可靠性和极致效率有最高要求 。
SiC SR 技术的普及和成熟正在重新定义电力电子系统的设计原则。过去的设计通常需要在开关损耗和导通损耗之间进行性能妥协，并容忍二极管的固有缺陷。现在，SiC SR 使得设计者能够同时最小化这两种关键损耗，从而推动电力电子设计从“妥协”转向“性能驱动”，加速实现更高电压、更高频率、更高功率密度的系统目标 。
深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块，配套驱动板及驱动IC，请搜索倾佳电子杨茜

结论 在 1200V SiC MOSFET 桥式拓扑中，启用同步整流（SR）模式并非仅是效率提升的优化手段，而是基于 SiC 器件电学特性和高频高功率系统性能要求的技术必然性。
1. 导通损耗危机是主要驱动力： SiC MOSFET 固有的 PN 结体二极管在高工作结温 (175∘C) 下会产生高达 4.1V 至 5.1V 的导通压降 VSD​。在桥式电路的死区时间，若电流流经体二极管，会造成巨大的传导损耗，这在高功率、追求 99% 效率的系统中是不可接受的。启用 SR 模式，利用低 RDS(on)​ 的沟道导通，可将等效导通压降降低 50% 以上（至约 2.1V），从而实现导通损耗的最小化。
2. Qrr​ 消除是高频可靠性的前提： 尽管 SiC 器件的体二极管 Qrr​ 较低，但它在大电流下的反向恢复能量 Err​ 和峰值电流 Irrm​（如 BMF540R12KA3 的 Irrm​ 高达 338A）仍然巨大，足以在高 di/dt 环境下引发严重的开关损耗和过电压尖峰。精确的同步整流控制通过完全避免体二极管导通，使得 Qrr​≈0，彻底消除了反向恢复相关的开关应力和损耗。这是确保 SiC 器件能够在 100kHz 甚至更高频率下高效、安全运行的绝对先决条件。
综上所述，SiC 功率器件只有通过精密的同步整流控制，才能最大化其宽禁带材料带来的高速度和低电阻优势。同步整流不仅优化了导通损耗，更保障了高频开关的可靠性，是实现下一代高功率密度和极致效率电力电子系统的核心技术支柱。
