摘要 (Executive Summary)倾佳电子旨在对基本半导体（BASIC Semiconductor）新一代B3M第三代碳化硅（SiC）MOSFET系列产品的开关特性及其在典型应用中的性能进行全面、深入的分析与评估。研究发现，B3M系列在关键性能指标上实现了显著提升，尤其是在高频开关损耗、高温下的动态响应以及与竞品的参数一致性方面展现出卓越优势。通过对模块（BMF系列）和分立器件（B3M系列）的双脉冲测试数据、应用仿真结果及驱动方案的综合分析，倾佳电子得出以下核心结论：
性能飞跃：B3M第三代技术平台通过优化芯片工艺，显著降低了开关损耗，使其在150°C结温下的总损耗相较于同规格IGBT降低50%以上，实现了更高的开关频率和功率密度 。
应用价值：在工业电焊机和电机驱动等高功率应用中，B3M模块不仅大幅提高了系统效率（如在电机驱动应用中效率提升超2个百分点），还为系统设计带来了革命性变化，包括减小散热器体积、降低磁性元件尺寸及提升动态响应速度 。
可靠性保障：通过严格的长期应力测试（如超过行业标准4倍的HTRB和H3TRB），B3M系列产品验证了其出色的栅氧可靠性。同时，通过引入米勒钳位功能和高门槛电压（VGS(th)​）设计，有效解决了高dv/dt引发的寄生导通风险 。
生态完善：基本半导体构建了从芯片到模块、再到配套驱动芯片（BTD5350系列）和驱动板的完整生态链，为客户提供了“一站式”的系统解决方案 。
第一章：引言 (Chapter 1: Introduction)1.1 功率半导体技术发展趋势：从硅基到碳化硅功率半导体是电力电子系统的核心，其性能直接决定了系统的效率、功率密度和可靠性。长期以来，硅（Si）基功率器件，尤其是绝缘栅双极晶体管（IGBT），在高压大电流应用中占据主导地位。然而，随着全球对能源效率和小型化需求的日益增长，传统硅基器件在耐压、导通损耗、开关速度和热管理方面的物理极限逐渐显现。例如，IGBT的开关损耗与其开关速度之间存在固有的权衡，限制了系统工作频率的提升，从而制约了磁性元件的小型化。

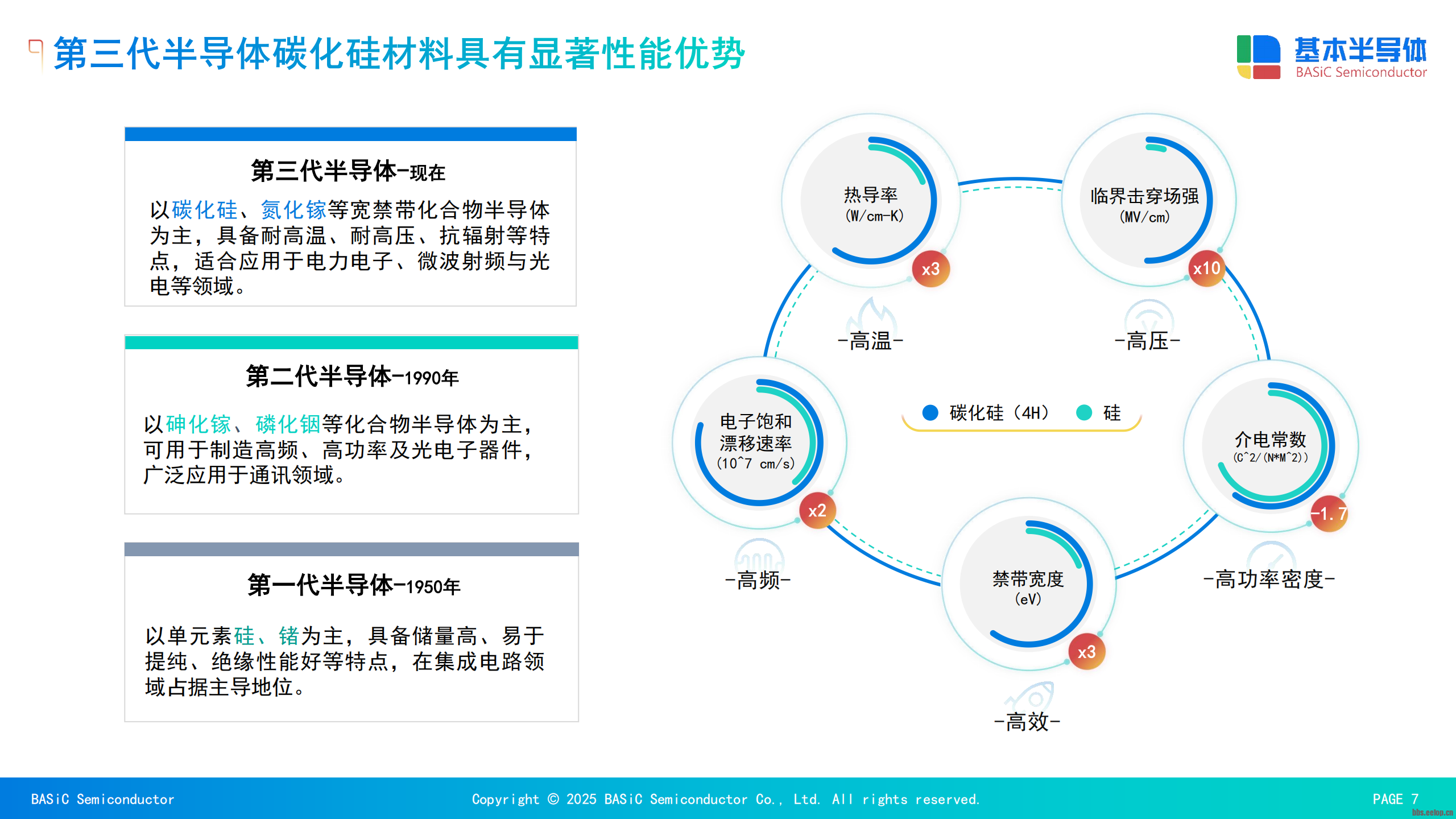

宽禁带（Wide-Bandgap, WBG）半导体材料，如碳化硅（SiC），凭借其优越的物理特性，正在成为下一代功率半导体的首选。SiC具有比硅高出三倍的禁带宽度、十倍的临界电场强度和三倍的热导率。这些特性使得SiC功率器件能够在更高的电压、温度和频率下稳定运行，同时实现更低的导通和开关损耗，为打破传统硅基器件的性能瓶颈提供了可能。
1.2 基本半导体B3M第三代SiC MOSFET技术平台概览基本半导体（BASIC Semiconductor）推出的B3M第三代SiC MOSFET技术平台，代表了SiC功率器件设计的最新进展。该平台基于6英寸晶圆开发，其核心技术亮点在于对芯片工艺的深入优化。首先，该平台实现了有源区比导通电阻（Ron,sp​）约2.5 m\Omega \cdot cm^{2}的业界领先水平，这是衡量器件导通性能的关键指标 。其次，通过提高C_{iss}/C_{rss}比值，B3M系列器件有效降低了在高dv/dt（电压变化率）下因米勒效应引发的寄生导通风险，增强了系统的抗干扰能力 。此外，相较于前代产品，B3M平台的品质因数（FOM）降低了约30%，进一步减少了开关损耗，使其更适合于高频应用 。

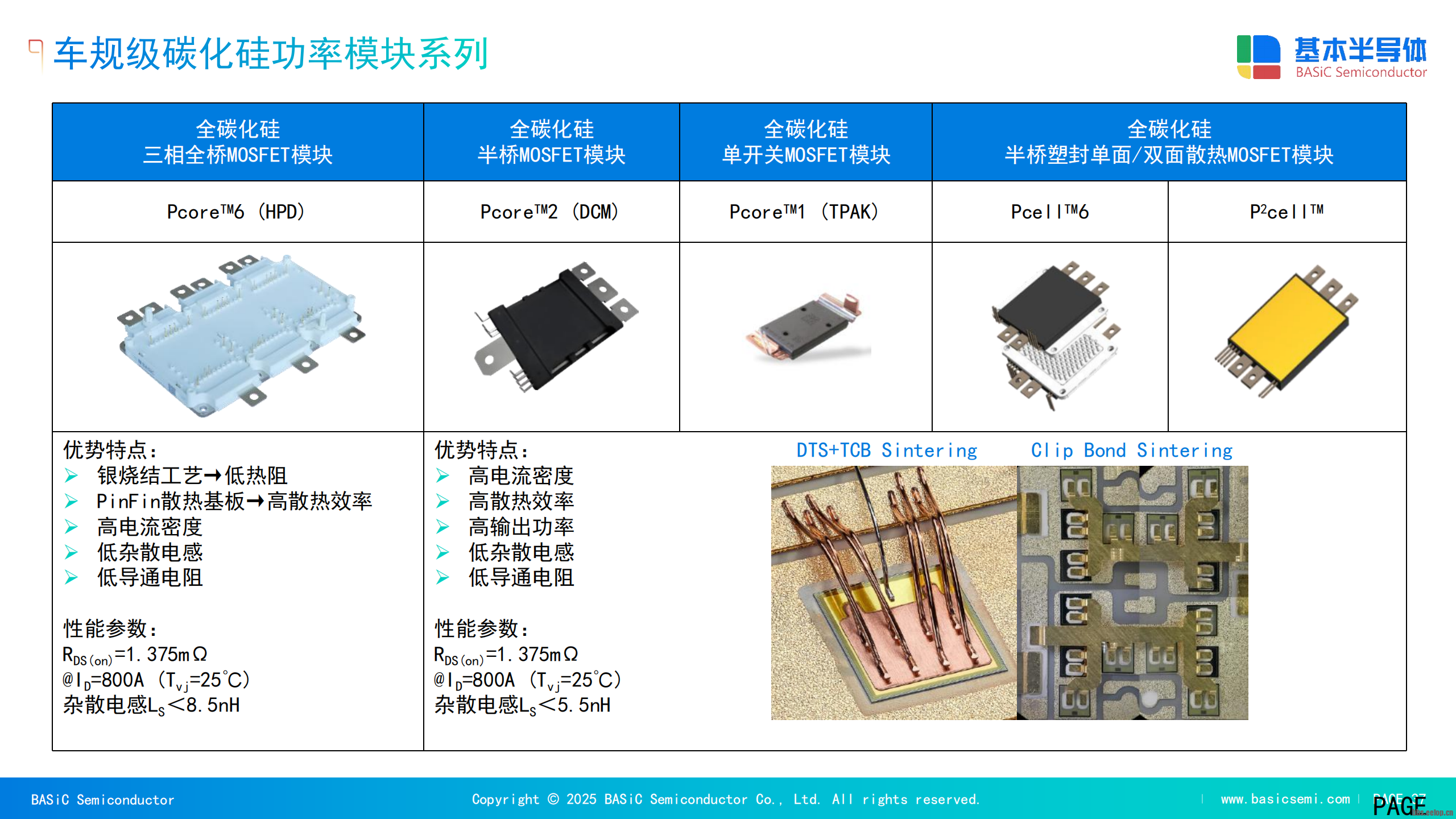

B3M技术平台的产品线布局全面，涵盖了从分立器件到大功率模块的多种形式，以满足不同应用场景的需求。分立器件包括多种封装形式，如TO-247-4、TOLT和TOLL，便于客户进行灵活设计。模块产品则采用了34mm和62mm标准工业封装，并引入了高性能Si_{3}N_{4}陶瓷基板和高温焊料，显著提高了产品的可靠性和功率循环能力 。这些产品在开发之初便遵循了车规级设计理念，并通过了严格的长期可靠性测试，为高端工业、新能源汽车等高要求领域提供了坚实的技术保障 。
1.3 倾佳电子目的与内容范围界定倾佳电子旨在通过详实的数据和深入的分析，为电力电子工程师、系统架构师和采购决策者提供一份关于基本半导体B3M第三代SiC MOSFET的专家级技术评估。倾佳电子将围绕开关特性这一核心主题，从多个维度进行剖析：首先，将系统梳理B3M系列分立器件和模块产品的关键静态与动态参数；其次，将基于双脉冲测试数据，深度分析器件在不同工况下的开关速度、开关损耗及体二极管反向恢复性能；再次，将通过与竞品的横向对比，凸显B3M系列的技术优势；然后，将结合工业电焊机和电机驱动等典型应用场景的仿真数据，量化评估其在系统层面的价值；最后，将重点阐述SiC MOSFET特有的米勒效应问题及其驱动解决方案，并给出综合结论和选型建议。

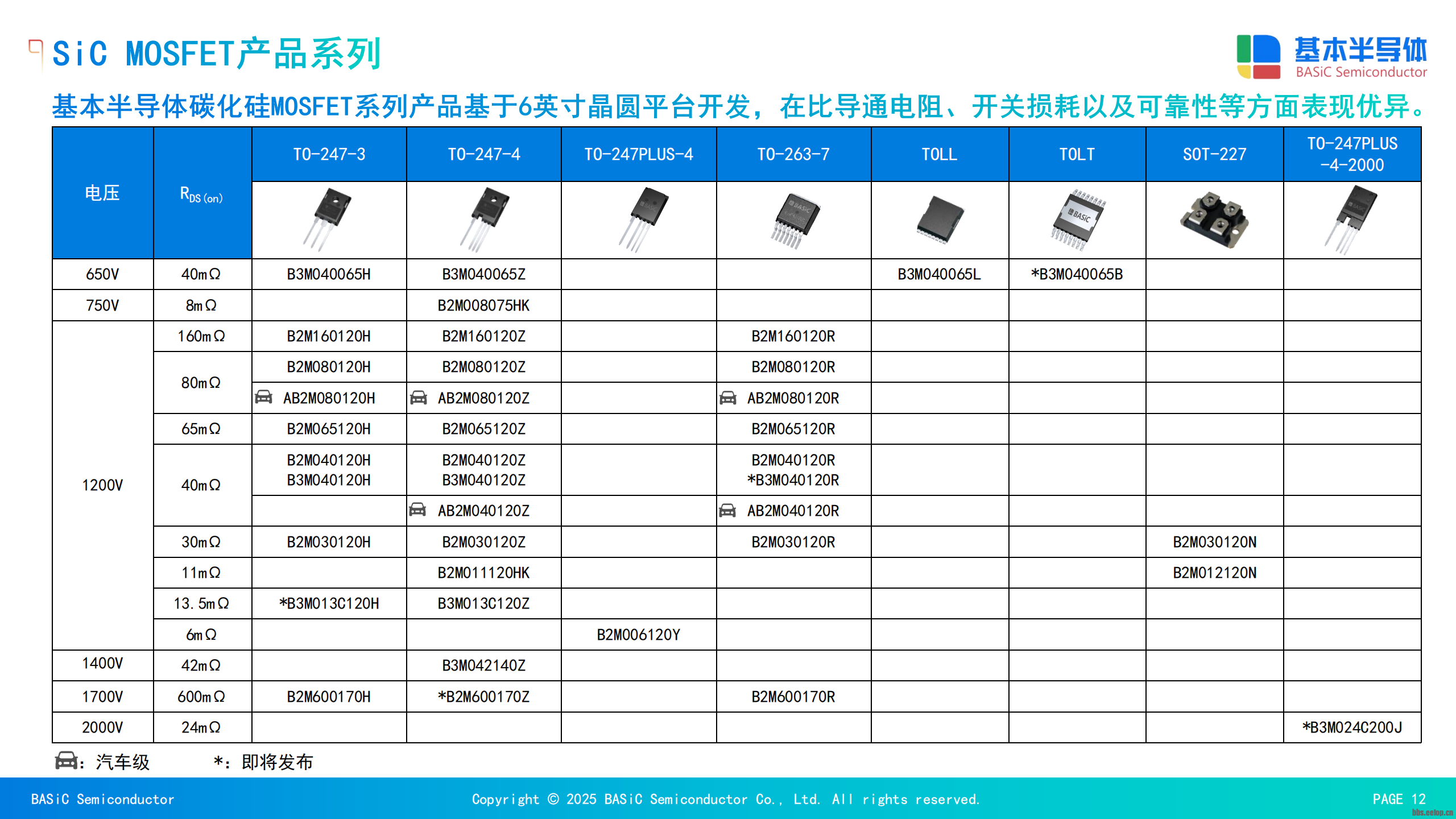

第二章：B3M第三代产品线与静态特性分析 (Chapter 2: B3M Third-Generation Product Line and Static Characteristics Analysis)2.1 B3M系列分立器件与模块产品型号介绍 基本半导体B3M第三代SiC MOSFET产品线旨在覆盖从低功率到高功率的广泛应用范围。分立器件主要面向中低功率、高频应用，如光伏逆变器和充电桩电源模块。其产品型号丰富，涵盖了多种耐压和导通电阻规格，并提供了多种先进封装选项 。例如，1200V耐压等级下的主力型号B3M040120Z，其导通电阻为40mΩ，采用TO-247-4封装，并提供了长脚和细脚等多种引脚形式，以适应不同的PCB设计需求。此外，还有1200V/13.5mΩ的B3M013C120Z和650V/40mΩ的B3M040065Z等型号 。

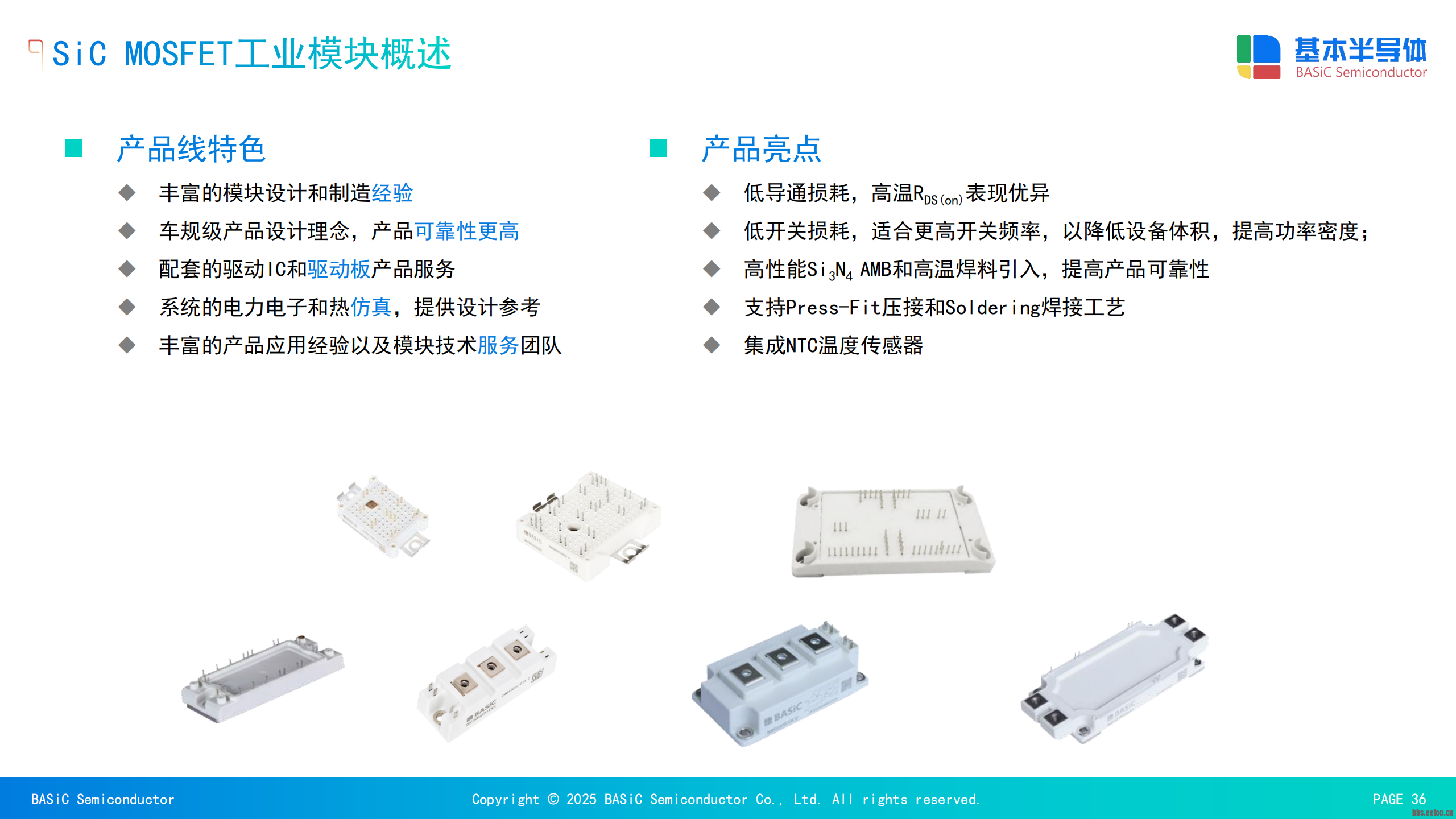

针对大功率工业应用，如工业电焊机、感应加热、储能系统和电机驱动，基本半导体推出了BMF系列SiC MOSFET模块。这些模块采用标准化的工业封装（如34mm和62mm）和半桥拓扑，提供了更高的功率密度和更强的电流承载能力。例如，BMF80R12RA3模块（34mm封装）的标称电流为80A，导通电阻为15mΩ 。而BMF540R12KA3模块（62mm封装）则可提供高达540A的标称电流和2.5mΩ的超低导通电阻 。这些模块通常集成了NTC温度传感器，并采用低杂散电感设计，为高功率、高频系统提供了优化的解决方案 。
2.2 关键静态参数对比评估对SiC MOSFET性能的评估应从其静态参数入手，特别是导通电阻（RDS(on)​）和栅极阈值电压（VGS(th)​）。这些参数不仅反映了器件的基本性能，也预示了其在不同工作条件下的行为。
导通电阻（RDS(on)​）与结温的关系： SiC MOSFET的导通电阻会随结温的升高而增大，但其温升倍数是评估器件在高温下工作稳定性的关键。以BMF80R12RA3模块为例，在VGS​=18V,ID​=80A的条件下，其$R_{DS(on)}$在25°C时为15.68-15.97mΩ，而在175°C时则升至28.08-28.24mΩ 。这一温升比值约为1.8，低于部分同类竞品。这种相对平缓的温升特性具有重要的工程意义。当多个SiC MOSFET并联使用时，如果其中一个器件的温度升高，其导通电阻的增大会导致流过该器件的电流减小，从而将电流分配给其他更“冷”的器件，形成负反馈，实现电流的自动均衡。这种特性使得B3M系列产品具有优异的并联均流能力，无需进行严格的电流分选即可直接并联使用，大大简化了系统设计，提高了多管并联方案的可靠性 。
栅极阈值电压（VGS(th)​）及其一致性： 栅极阈值电压是器件从关断到导通的临界电压。SiC MOSFET的V_{GS(th)}普遍低于传统IGBT，且通常会随结温升高而略有下降。例如，BMF80R12RA3的V_{GS(th)}在25°C时约为2.7V，而在175°C时则降至约1.8V。这种特性使得SiC器件在高温下更容易被误导通，尤其是在半桥拓扑中由米勒效应引发的寄生导通。因此，器件在同一温度下的V_{GS(th)}一致性变得尤为重要。数据显示，BMF80R12RA3模块的上下桥在同一温度环境下，V_{GS(th)}的偏差小于0.07V，展现出极佳的产品一致性 。这种高一致性是确保半桥电路在高速开关时序上同步、避免桥臂直通风险的关键。对于对可靠性要求极高的应用，部分B3M型号（如BMF240R12E2G3）甚至采用了高V_{GS(th)}（典型值4.0V）的设计，从根本上提升了器件的抗误导通能力 。

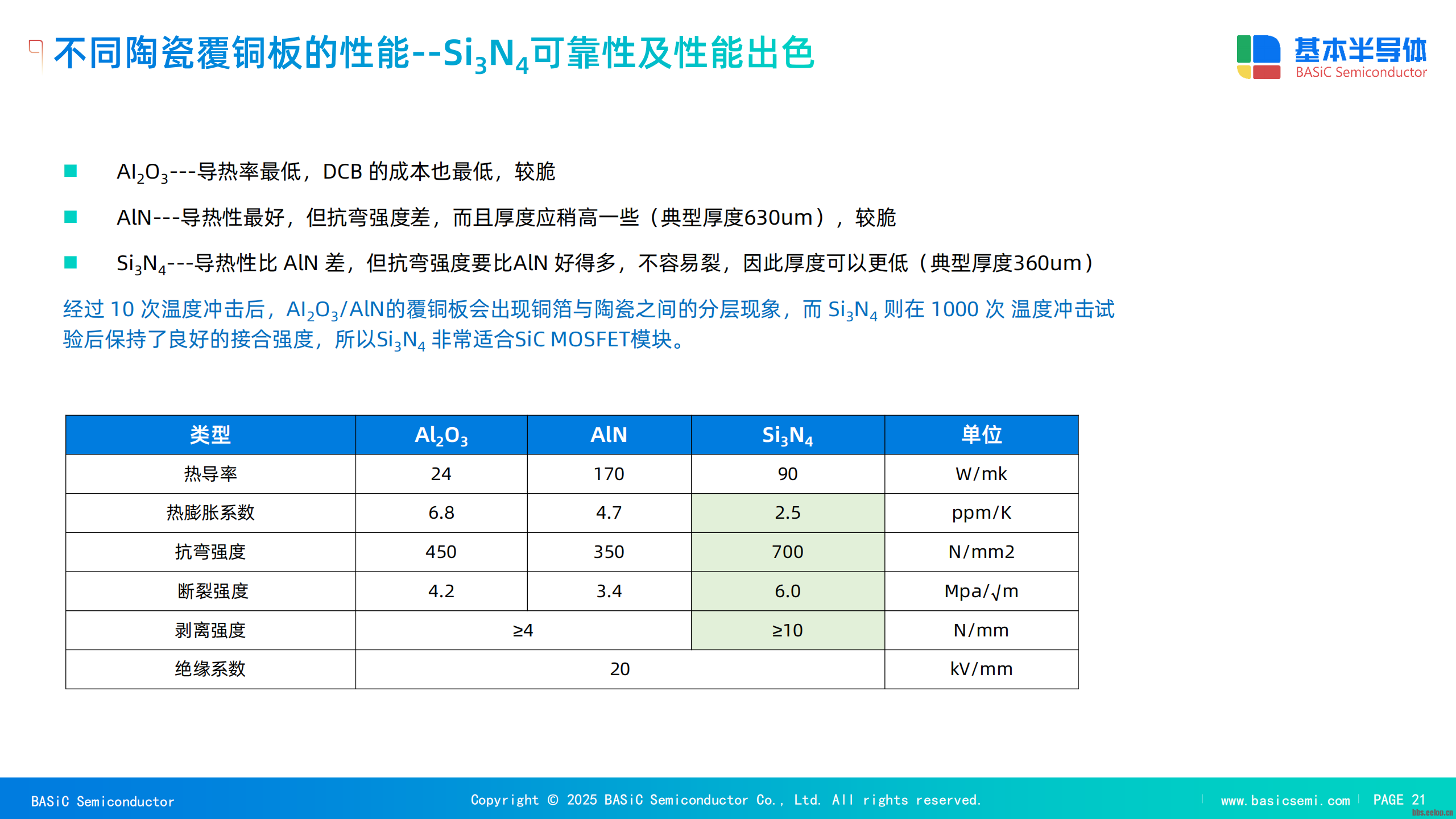

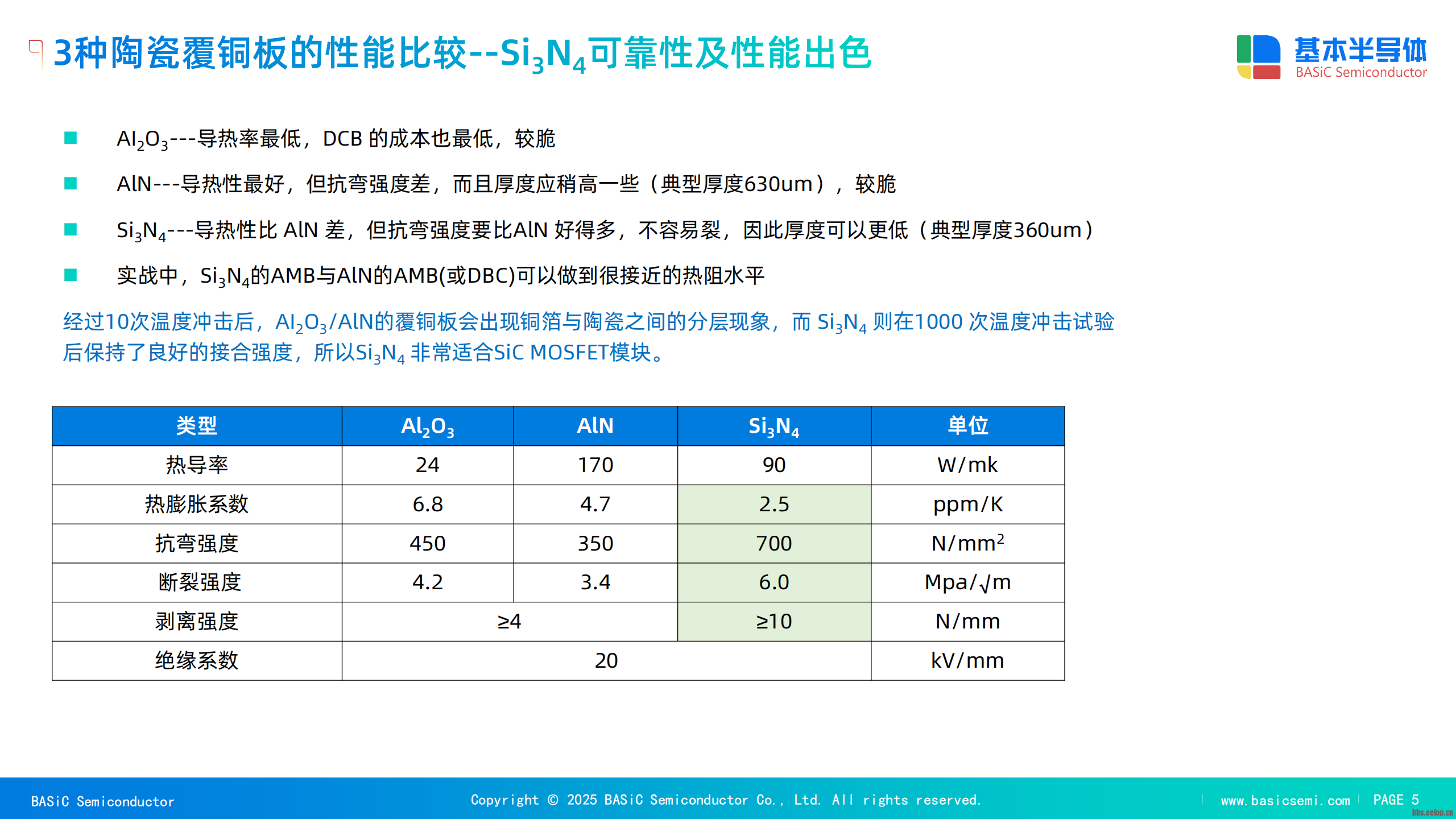

2.3 封装与可靠性技术 封装和可靠性是决定SiC器件长期服役性能的关键因素。基本半导体的SiC模块在封装材料和工艺上进行了多项创新。模块基板采用了高性能Si3​N4​氮化硅陶瓷，其抗弯强度远优于传统的氧化铝（Al2​O3​）和氮化铝（AlN），且不易开裂，因此可以采用更薄的基板（典型厚度360μm）来实现与AlN接近的热阻水平 。更重要的是，在经过1000次温度冲击试验后，
Si3​N4​基板仍能保持良好的接合强度，而Al2​O3​/AlN基板则可能出现铜箔与陶瓷分层现象 。这种卓越的功率循环能力和热机械稳定性，使得SiC模块在高功率、大电流、频繁开关的恶劣工况下，能够保持更长的使用寿命。

此外，基本半导体对B3M系列产品的长期可靠性进行了严苛的验证。例如，B2M系列（与B3M同平台）通过了远超行业常规标准（通常为1000小时）的2500小时高温反偏（HTRB）和高压高湿高温反偏（H3TRB）测试 。这些测试旨在模拟器件在长期工作中的高应力环境，以评估其栅氧层的稳定性。测试结果显示，在长达2500小时的应力作用下，器件的栅极阈值电压和漏电流漂移均保持在可控范围内 。特别是TDDB（经时击穿）实验结果表明，在推荐的栅极电压下，器件的理论工作寿命可达数十万年，从基础原理层面证明了B3M系列产品的长期可靠性，为进入汽车、光伏、储能等高可靠性应用领域提供了强有力的数据支持 。
第三章：核心动态特性与双脉冲测试结果 (Chapter 3: Core Dynamic Characteristics and Double-Pulse Test Results)

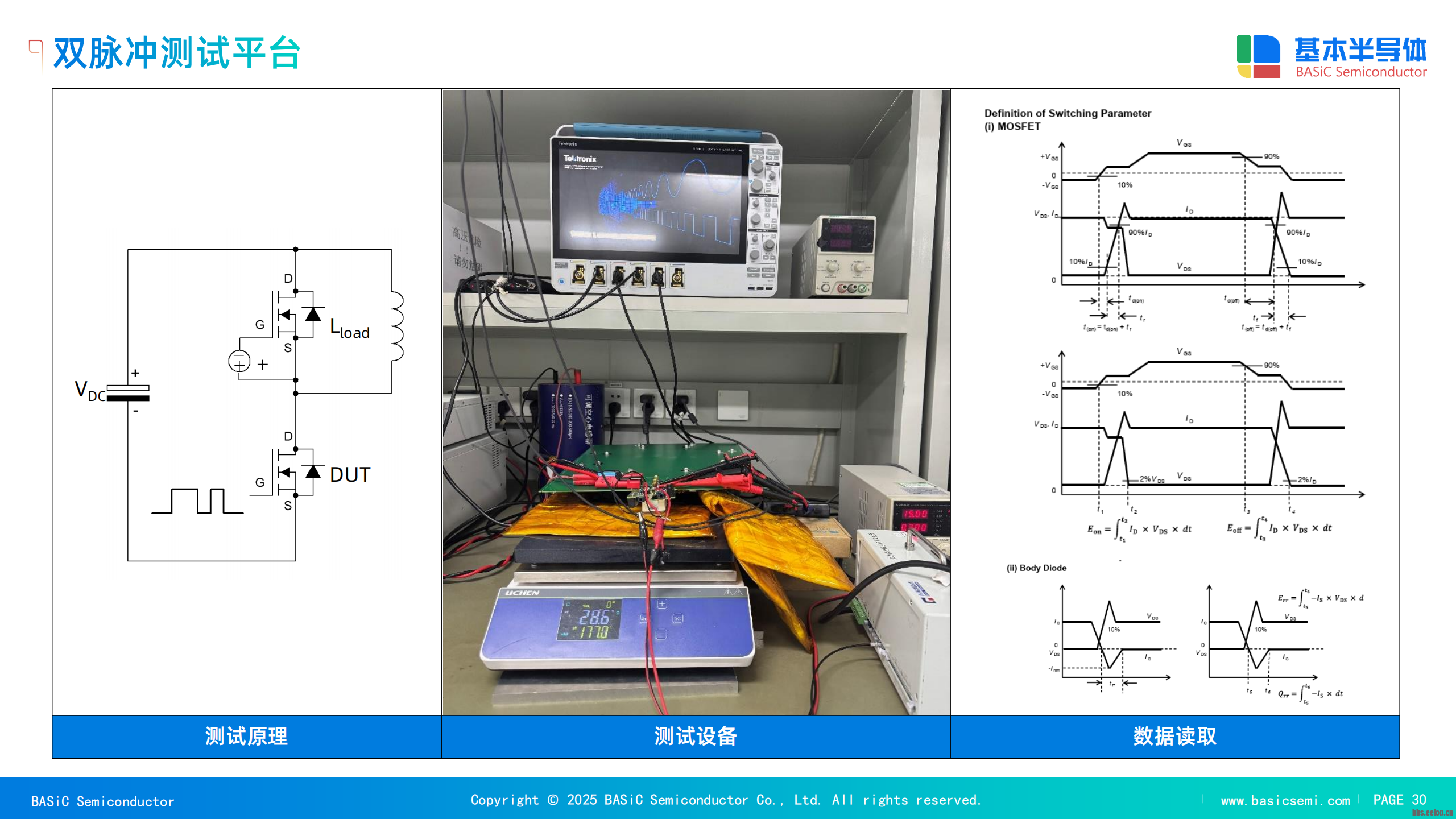

3.1 双脉冲测试原理与平台介绍 双脉冲测试（Double-Pulse Test, DPT）是业界公认的评估功率器件动态开关性能的标准方法。与传统的单脉冲测试不同，DPT能够在一个周期内同时模拟器件的开通、关断和续流二极管的反向恢复过程，从而在真实的感性负载条件下，精确测量一系列动态参数，包括开通/关断时间（td(on)​、tr​、td(off)​、tf​）、开关损耗（Eon​、Eoff​）和体二极管反向恢复特性（Qrr​、Err​） 。
基本半导体采用基于BTD5350SCWR驱动芯片搭建的双脉冲测试平台，对BMF80R12RA3模块的动态性能进行了全面的测试和评估 。测试条件包括直流母线电压  VDC​=800V、栅极驱动电压VGS​=+18V/−4V、栅极电阻RG(on)​=15Ω、RG(off)​=8.2Ω、杂散电感Lσ​=41nH、负载电感Lload​=100/200μH等，测试结温涵盖了常温（25°C）和高温（150°C） 。
3.2 开关时间与损耗分析开关特性是衡量SiC MOSFET高频应用性能的核心。以下表格汇总了BMF80R12RA3模块在不同电流和温度下的主要开关参数，展示了其优异的动态性能和高温特性 。
表 3.1：BMF80R12RA3模块开关特性参数随温度和电流变化
参数测试条件25∘C150∘C单位
td(on)​ID​=80A42.5027.20ns
ID​=160A42.9026.90ns
tr​ID​=80A25.622.1ns
ID​=160A33.929.7ns
Eon​ID​=80A1.9132.430mJ
ID​=160A3.7464.650mJ
td(off)​ID​=80A68.5092.80ns
ID​=160A63.0084.50ns
tf​ID​=80A35.540ns
ID​=160A32.336.5ns
Eoff​ID​=80A0.9001.090mJ
ID​=160A2.4702.880mJ
Etotal​ID​=80A2.8133.520mJ
ID​=160A6.2167.530mJExport to Sheets
数据来源：BMF80R12RA3开关特性数据 (上桥测试结果)

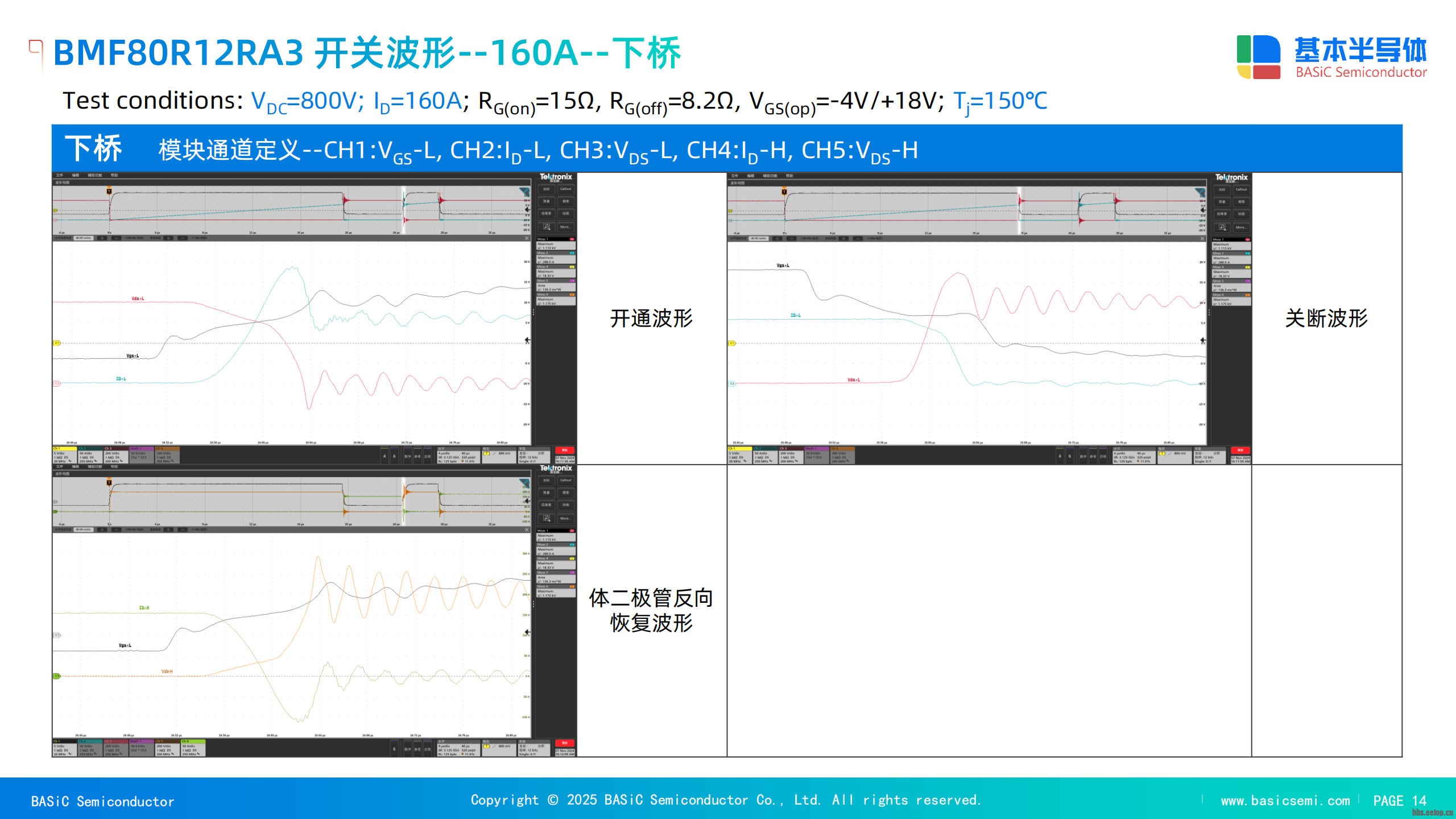

上述数据显示，BMF80R12RA3的开通延时（td(on)​）和上升时间（tr​）在高温下反而有所缩短，这说明器件在高温下能实现更快的开通速度。然而，一个更值得关注的现象是，开通损耗（Eon​）在结温从25°C升高至150°C时，显著增加了。例如，在ID​=160A时，E_{on}从3.746mJ增至4.650mJ 。这一现象的关键原因并非MOSFET本身的开关行为恶化，而是其内置体二极管在高温下的反向恢复特性劣化。开通损耗的测量包含了续流二极管的反向恢复损耗（E_{rr}），而E_{rr}在高温下会急剧增加。
3.3 体二极管反向恢复特性SiC MOSFET的体二极管作为一种双极型器件，其反向恢复特性会随温度升高而显著恶化。这一现象在BMF80R12RA3模块的测试数据中得到了清晰的体现 。
表 3.2：BMF80R12RA3模块体二极管反向恢复特性对比
参数测试条件25∘C150∘C单位
Irrm​ID​=80A-31.6-64.4A
ID​=160A-39.3-107.7A
Qrr​ID​=80A0.361.25μC
ID​=160A0.452.26μC
Err​ID​=80A0.090.44mJ
ID​=160A0.141.02mJ
数据来源：BMF80R12RA3开关特性数据 (上桥测试结果)
如上表所示，当结温从25°C升高至150°C时，BMF80R12RA3体二极管的反向恢复电荷（Qrr​）和反向恢复峰值电流（Irrm​）均出现了数倍的增长。例如，在ID​=160A时，Q_{rr}从0.45μC急剧增加到2.26μC，增幅超过4倍 。这一现象直接导致了开通损耗（E_{on}）在高温下的恶化，因为$E_{on}$的测量包含了E_{rr}。这充分说明，即使是SiC器件，其体二极管在高温下的动态性能依然是总损耗优化的主要瓶颈之一。
为了解决这一问题，基本半导体推出了内置SiC肖特基势垒二极管（SiC SBD）的模块产品，例如BMF240R12E2G3。肖特基二极管作为一种多数载流子器件，几乎不存在反向恢复效应（Q_{rr}接近零），从而可以彻底消除体二极管反向恢复所带来的损耗。这种设计使得模块在开通时能获得更优异的性能，尤其是在高温高频应用中，其优势更为明显 。
第四章：应用场景性能评估 (Chapter 4: Application Scenario Performance Evaluation)
4.1 工业电焊机应用仿真分析：BMF80R12RA3 vs. IGBT 为了量化B3M系列SiC MOSFET模块在实际应用中的优势，基本半导体基于PLECS软件，在工业电焊机场景下对BMF80R12RA3（1200V 15mΩ SiC MOSFET半桥模块）和传统IGBT模块（英飞凌1200V 100A和1200V 150A）进行了性能仿真对比 。

仿真条件：
拓扑：全桥逆变
输出功率：20kW
散热器温度：80°C
直流母线电压：540V
开关频率：BMF80R12RA3为80kHz，IGBT为20kHz
仿真结果：
参数BMF80R12RA3IGBT (1200V 100A)IGBT (1200V 150A)单位
开关频率802020kHz
总损耗（H桥）239.84596.6405.52W
整机效率98.8297.1098.01%Export to Sheets
数据来源：BMF80R12RA3终端应用电力电子仿真数据
仿真结果显示，在相同20kW的功率输出下，即使BMF80R12RA3的开关频率提升至IGBT的4倍，其总损耗仍仅为100A IGBT模块的一半左右，整机效率提高了约1.7个百分点 。这一结果具有重要的工程意义：低开关损耗允许系统以更高的频率运行，这为减小电感、变压器等磁性元件的尺寸和重量提供了可能，从而大幅提升了整机的功率密度，降低了系统体积、重量和噪声，使得焊接电源的动态响应更快、电流控制更精准，最终实现更高质量的焊接工艺 。

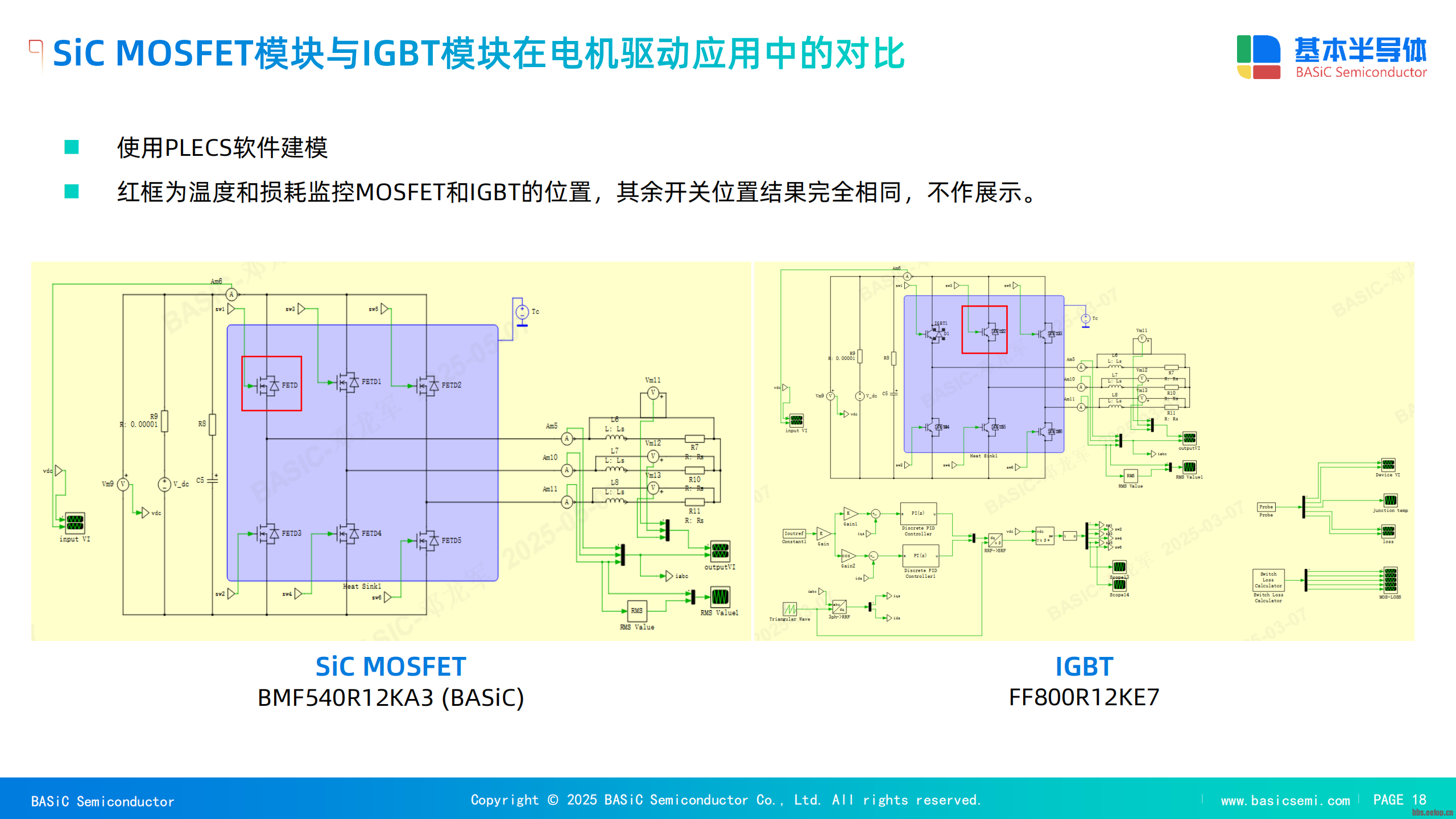

4.2 电机驱动应用仿真分析：BMF540R12KA3 vs. IGBT在电机驱动应用中，对功率器件性能的要求同样严苛。基本半导体对62mm封装的BMF540R12KA3模块与英飞凌FF800R12KE7 IGBT模块进行了仿真对比 。
仿真条件：
拓扑：三相全桥逆变
直流母线电压：800V
输出相电流：300Arms
散热器温度：80°C
开关频率：BMF540R12KA3为12kHz，IGBT为6kHz
仿真结果：
参数BMF540R12KA3FF800R12KE7 IGBT单位
开关频率126kHz
单开关总损耗242.661119.71W
整机效率99.3997.25%
最高结温109.49129.14°CExport to Sheets
数据来源：BMF540R12KA3在电机驱动应用中的仿真数据

在相同输出相电流和散热器温度下，BMF540R12KA3模块的开关频率是IGBT模块的两倍，而单开关总损耗仅为后者的22%左右，整机效率提高了超过2个百分点。同时，SiC模块的最高结温为109.49°C，远低于IGBT模块的129.14°C，为系统留下了更大的热设计裕量 。更重要的是，SiC器件在不同开关频率下的输出电流能力曲线显示，其在高频下仍能保持较强的带载能力，而IGBT的输出电流能力则会随着频率的增加而急剧下降。这一特性使得SiC技术在高频应用中展现出更强的稳定性和可靠性 。
这些仿真结果共同印证了SiC技术在系统层面的深远影响。低损耗、高频率不仅仅是器件参数的优化，它更是实现“更高效率、更高功率密度、更小体积、更低噪声”等系统级性能飞跃的根本驱动力。
第五章：米勒效应与栅极驱动方案 (Chapter 5: Miller Effect and Gate Drive Solutions)

5.1 米勒效应的物理机制及其对SiC MOSFET的误开通风险 在半桥拓扑中，米勒效应（Miller Effect）是影响SiC MOSFET开关可靠性的主要挑战之一。其物理机制源于器件的内部寄生电容，尤其是在高速开关过程中，栅极-漏极电容（Cgd​）的作用。当半桥中的一个开关管（例如上管Q1）开通时，其桥臂中点电压会以极高的电压变化率（dv/dt）快速上升 。这一高  dv/dt电压会通过其对管（例如下管Q2）的栅极-漏极电容$C_{gd}$产生一个米勒电流$I_{gd}$（Igd​=Cgd​⋅(dv/dt)）。该米勒电流流经下管的关断栅极电阻Rg(off)​，会在其栅极-源极之间产生一个正向电压尖峰，从而抬高下管的门极电压（Vgs​）。  由于SiC MOSFET的开关速度远高于IGBT，其dv/dt通常高达100kV/μs以上，且其栅极阈值电压（VGS(th)​）较低（通常低于3V）且随温度升高而下降，这使得米勒效应引发的门极电压尖峰极易超过VGS(th)​，导致关断中的器件意外导通，造成桥臂直通，最终损坏整个电路 。


5.2 应对米勒效应的驱动方案
为了应对米勒效应带来的风险，传统上可以采用多种方法，但都存在一定的局限性。这些方法包括：

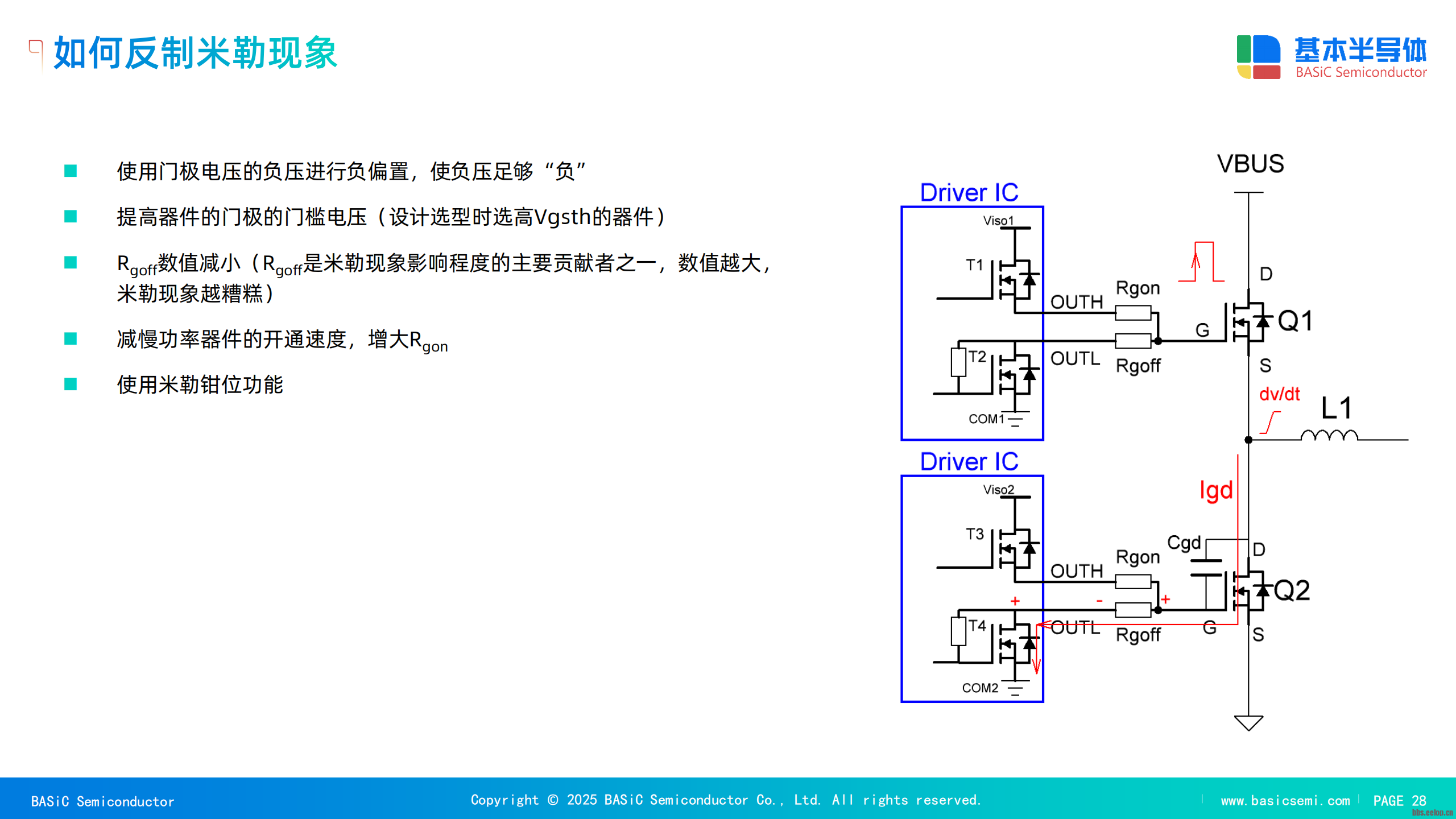

使用门极负压进行负偏置：通过提供足够“负”的关断电压（如-4V），可以增加栅极和阈值电压之间的裕量，降低误开通风险 。
选择高$V_{GS(th)}$的器件：从器件选型层面提高抗误开通能力，但可能会牺牲一定的导通性能 。
减小关断栅极电阻（Rg(off)​）：$R_{g(off)}是米勒效应影响程度的主要贡献者之一，其数值越大，米勒现象越严重。减小R_{g(off)}可以降低V_{gs}$电压尖峰，但会增大开关尖峰和振荡风险 。
减慢开通速度：增大开通栅极电阻（Rg(on)​）来减小dv/dt，但这会增加开通损耗，牺牲SiC器件的核心优势 。
这些传统方法往往需要在性能和可靠性之间进行权衡。因此，更先进的解决方案是引入米勒钳位（Miller Clamp）功能。

5.3 米勒钳位（Miller Clamp）功能及其在驱动中的实证效果 米勒钳位功能是一种专门针对米勒效应的驱动技术，其核心在于为栅极电荷提供一个低阻抗的泄放回路 。当功率器件处于关断状态时，驱动芯片会持续监测其门极电压。一旦门极电压低于一个预设的阈值（通常为2V），芯片内部的米勒钳位开关（T5）便会被打开，将门极直接连接到负电源轨，形成一个极低的阻抗回路 。
通过双脉冲测试，基本半导体验证了米勒钳位功能的有效性。在测试条件下，当驱动芯片不使用米勒钳位功能时，上管开通瞬间，下管的门极电压被抬升至7.3V（在负压关断时为2.8V），这远高于其高温下的阈值电压（约1.9V） 。然而，当启用米勒钳位功能后，这一电压尖峰被有效地钳制在2V（在负压关断时为0V），完全消除了误开通的风险 。这一实证结果有力地证明了米勒钳位功能对于确保SiC MOSFET在高频开关应用中的可靠性至关重要。
为了方便客户实现这一功能，基本半导体推出了配套的隔离驱动芯片，如BTD5350MCWR，该芯片集成了米勒钳位功能，峰值拉灌电流可达10A，无需外置推动级即可有效驱动SiC MOSFET模块，为系统设计提供了“一站式”的驱动解决方案 。
第六章：结论与综合建议 (Chapter 6: Conclusion and Recommendations)
6.1 B3M第三代SiC MOSFET的综合技术评估基本半导体B3M第三代碳化硅MOSFET系列产品，通过在芯片设计、封装材料和驱动方案上的系统化创新，实现了性能、可靠性和应用价值的全面提升。从静态特性上看，其优异的导通电阻温升特性和栅极阈值电压一致性，为多管并联和高可靠性应用奠定了基础 。从动态特性上看，通过双脉冲测试和应用仿真，我们看到B3M系列在开关速度和开关损耗上展现出巨大优势，尤其是在高频高功率场景下，其性能远超传统IGBT，为系统效率和功率密度的提升带来了革命性的改变 。同时，对米勒效应等SiC应用核心挑战的深刻理解，并提供了一体化的米勒钳位驱动方案，从根本上保障了系统在高频工作下的可靠性 。
6.2 针对不同应用需求的选型建议高功率、高密度应用：对于工业电焊机、感应加热、储能系统和电机驱动等需要大电流、大功率输出的应用，推荐使用BMF系列模块。特别是采用62mm封装（如BMF540R12KA3）的模块，其铜基板和Si3​N4​陶瓷基板设计，能够最大化功率密度和散热能力，为系统实现小型化和高效率提供了最优选择 。
高频、高效率应用：对于光伏逆变器、充电桩电源模块等对效率和频率有严格要求的应用，可根据功率等级选择B3M系列分立器件或模块。应优先考虑内置SiC肖特基势垒二极管或搭配外置SiC SBD的方案，以彻底消除体二极管反向恢复损耗，进一步提高系统效率。同时，必须采用具备米勒钳位功能的驱动芯片，确保在高速开关下的可靠性 。
