倾佳电子用于机器人手臂的基于SiC碳化硅MOSFET器件B3M010C075Z和带有DESAT短路保护和米勒钳位的隔离驱动BTD5452R的三相全桥电机驱动器设计报告 wKgZPGi9mhqAJ4t3AAF2y-2dB3I290.png 摘要倾佳电子(Changer Tech)是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向,并提供包括IGBT、SiC MOSFET、GaN等功率半导体器件以及新能源汽车连接器。
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块,助力电力电子行业自主可控和产业升级!
倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然,勇立功率半导体器件变革潮头:
倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势!
倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势!
倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势!

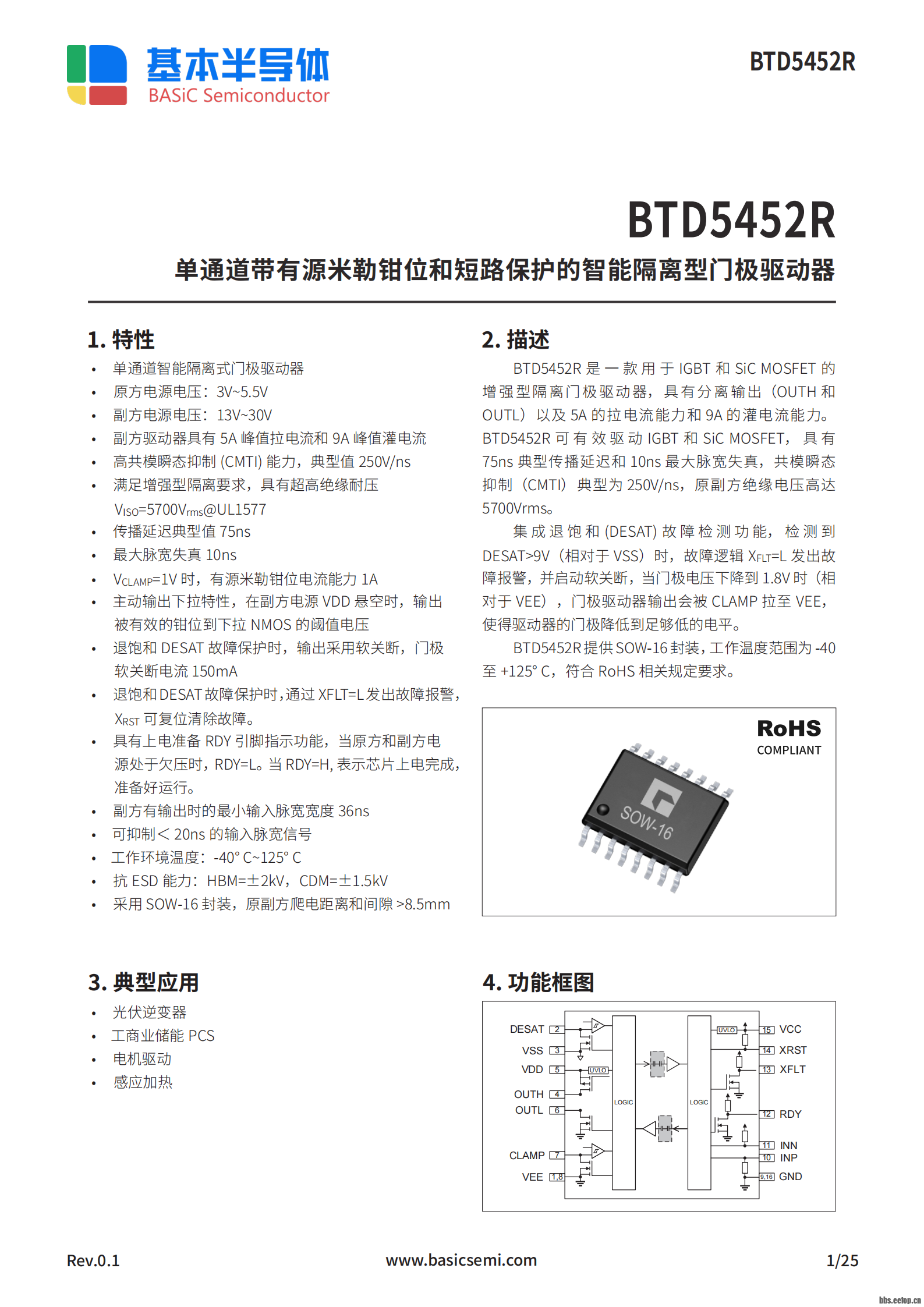

倾佳电子详细阐述了如何利用基本半导体公司生产的B3M010C075Z碳化硅(SiC)MOSFET和BTD5452R智能隔离型栅极驱动器,设计一款用于机器人手臂的高性能、高可靠性三相全桥电机驱动器。倾佳电子深入分析了两种核心器件的协同优势,特别是B3M010C075Z的TO-247-4封装所提供的开尔文源极引脚对高速开关性能的提升,以及BTD5452R的退饱和(DESAT)短路保护与软关断机制在故障条件下的关键作用。此外,倾佳电子还提供了从理论到实践的全面指导,包括栅极驱动电路的优化、电源去耦、寄生电感的最小化,以及高效的热管理策略。本设计方案旨在充分发挥SiC技术的优越性,为高动态、高功率密度的机器人应用提供坚实的基础。


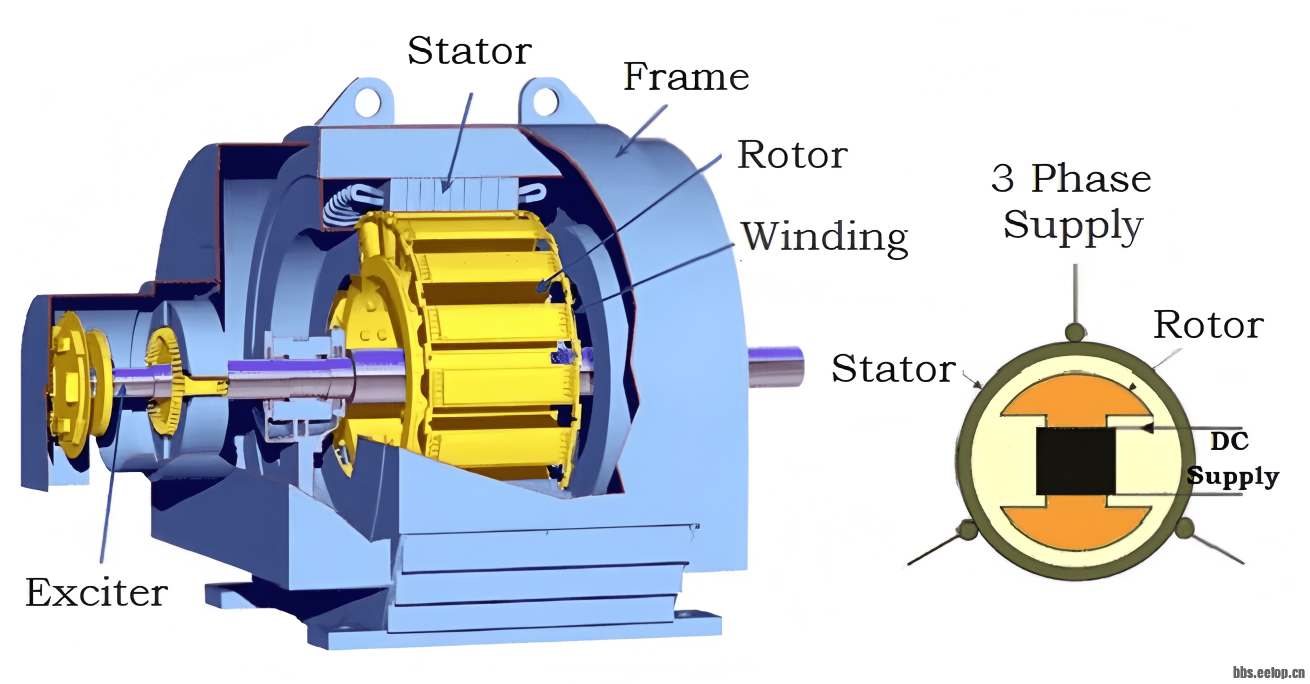

1. 三相全桥逆变器在电机驱动中的作用1.1 逆变器在电机控制中的核心功能 wKgZO2i9nE6AFUtaAAMaKEE7lIw028.png 三相逆变器是现代交流电机驱动系统的核心,其基本功能是将直流电源(通常来自电池或整流后的交流市电)转换为可变电压和可变频率的三相交流电。这种转换是通过控制逆变器中六个功率开关器件(即三相全桥拓扑)的开关时序来实现的。对于机器人手臂这类需要高精度、高动态响应的应用,逆变器必须能够对电机的扭矩和速度进行精确控制。三相全桥逆变器拓扑以其优异的控制性能和高功率承载能力,成为实现此类高性能电机驱动器的首选方案 。该拓扑由三个独立的半桥组成,每个半桥负责驱动电机的一相,通过精确的脉宽调制(PWM)控制,可以生成所需的正弦电流波形,从而实现对电机转速和转矩的平滑控制。
1.2 SiC技术在高性能系统中的优势碳化硅(SiC)MOSFET,如本方案中的B3M010C075Z,相比传统的硅(Si)基绝缘栅双极晶体管(IGBT)或硅MOSFET,具有显著的性能优势。这些优势主要源于SiC材料本身的卓越物理特性。SiC器件的导通电阻更低,这意味着在相同电流下,其导通损耗更小,从而提高了系统的效率 。更重要的是,SiC器件能够以极高的速度开关,其固有的高dv/dt(电压变化率)和di/dt(电流变化率)能力,使得系统能够工作在更高的开关频率下 。高开关频率允许使用更小的无源器件,如电感和电容,从而减小了逆变器的体积和重量,显著提高了功率密度。对于空间有限的机器人手臂设计而言,这是一种至关重要的优势。
wKgZPGi9nGmAIy4WAAU-QAlXfUY094.png 1.3 隔离型栅极驱动器的关键作用在任何高压功率转换系统中,隔离型栅极驱动器都是连接低压数字控制电路和高压功率开关器件的桥梁。其主要作用是提供电平转换和电气隔离,以保护敏感的控制电路免受高压开关产生的噪声和瞬态电压的干扰。BTD5452R作为一款专为SiC MOSFET设计的隔离型栅极驱动器,其功能远不止于此 。它不仅能提供驱动SiC MOSFET所需的强大峰值电流,还能提供关键的保护、诊断和反馈功能。这些高级特性确保了SiC器件的高速开关能力得到充分发挥,同时为整个驱动系统提供了必要的安全保障和可靠性,使其成为高性能电机驱动器设计中不可或缺的核心组件。

2. 器件协同:性能与可靠性的基石本节深入分析B3M010C075Z SiC MOSFET和BTD5452R隔离型栅极驱动器如何通过其互补特性,共同构建一个兼具卓越性能和稳健保护的电机驱动系统。这种协同作用是设计成功的根本。
wKgZPGixr72AD4gAABEzy41TdGw074.png wKgZPGixr76AclXZABc74ZEXKeQ706.png wKgZPGizZ56AHT2AAAY1SSdASk8954.png wKgZO2izZ52AXhbCAAWqrhkuEMQ018.png wKgZO2ixr72AFC0AAAgKsqXYEk0569.png 2.1 B3M010C075Z SiC MOSFET:卓越的功率开关2.1.1 静态特性分析B3M010C075Z是一款专为高压应用设计的高性能SiC MOSFET。其主要静态特性包括750V的漏-源电压 (VDS​) 额定值,为通常工作在400V或更高直流母线电压下的逆变器提供了充分的安全裕度。其典型的导通电阻 (RDS(on)​) 在栅极-源极电压 (VGS​) 为18V时仅为10mΩ,这一极低的数值直接决定了在工作电流下的导通损耗极小,从而显著提升了整体能效 。此外,B3M010C075Z的最高结温可达  175∘C,这是SiC材料固有的热稳定性优势,使得该器件能够在恶劣的工况下可靠运行 。
2.1.2 动态性能与开尔文源极的优势B3M010C075Z的动态性能是其作为高性能功率开关的关键。在TJ​=25∘C时,其开通延迟时间 (td(on)​) 为21 ns,上升时间 (tr​) 为45 ns;关断延迟时间 (td(off)​) 为81 ns,下降时间 (tf​) 更是低至16 ns 。这种极快的开关速度是实现高频逆变的基础。
然而,要充分发挥这种速度,必须解决寄生电感带来的挑战。B3M010C075Z采用的TO-247-4封装正是为此而生 。与传统TO-247-3封装不同,TO-247-4封装增加了一个独立的开尔文源极(Kelvin Source, KS)引脚。在高速开关过程中,功率回路的源极引线寄生电感 (  LS​) 会产生一个电压降,其大小为VLS​=LS​⋅di/dt。这个电压降会直接影响栅极驱动回路,在开通过程中,它会与栅极驱动电压串联,从而减小施加到栅极和源极之间的有效驱动电压,限制开关速度。通过引入独立的开尔文源极引脚,栅极驱动器回路得以与高电流功率回路分离。栅极驱动器现在可以参考一个低电感的源极引脚(KS引脚),而不是高电流回路中存在电压降的功率源极引脚。这确保了驱动器输出的电压能够精确地施加到栅极-源极之间,从而使B3M010C075Z能够以其固有的高速性能进行开关,最大程度地降低开关损耗,并提升系统的整体效率和功率密度 。
2.2 BTD5452R隔离型栅极驱动器:智能的控制中枢2.2.1 驱动能力与器件匹配
BTD5452R的驱动能力与B3M010C075Z的栅极电荷特性完美匹配 。B3M010C075Z在-5V/+18V的栅极电压摆幅下的总栅极电荷 (  QG​) 约为220 nC 。BTD5452R的副边驱动器具备5A的峰值拉电流和9A的峰值灌电流 。这强大的峰值电流能力足以在极短时间内对B3M010C075Z的栅极电容进行充放电,确保器件的快速、可靠开关。
2.2.2 增强型隔离与瞬态抑制
电机驱动器工作在高压、高噪声环境中,隔离驱动器的高隔离性能至关重要。BTD5452R提供了高达5700Vrms的超高绝缘耐压,符合UL1577增强型隔离标准,确保了控制侧与功率侧之间的安全隔离 。其高达250V/ns的典型共模瞬态抑制(CMTI)能力,使其能够有效抵抗SiC MOSFET快速开关时产生的高dv/dt瞬态电压,防止因共模噪声导致的栅极驱动信号失真或误触发 。
2.2.3 分裂电源与有源米勒钳位的协同保护
BTD5452R支持分裂电源供电,其副边电源电压(VDD到VSS范围为13-30V,VEE到VSS范围为-15V到0V)可以为B3M010C075Z提供-5V/+18V的推荐栅极驱动电压 。提供负栅极电压是一个重要的设计考量,它能够将SiC MOSFET的栅极电压在关断时钳位至负电平,从而在关断状态下提供更强的抗干扰能力,确保器件可靠关断。
在半桥拓扑中,当一个开关(例如下管)关断时,另一个开关(上管)的开通会产生一个非常高的dv/dt。这个高dv/dt会通过关断中的下管的米勒电容 (CGD​) 耦合电流,该电流如果流过栅极驱动回路的寄生阻抗,可能会使栅极电压升高,甚至导致器件意外导通,造成上下管直通,发生灾难性故障。BTD5452R的有源米勒钳位功能正是为此而设计 。当栅极电压下降到低于1.8V(相对于VEE)时,米勒钳位功能激活,将栅极引脚与负电源VEE之间建立一个低阻抗通路,可吸收高达1A的米勒电流 。这一机制与负栅极电压协同工作,形成了双重保护:负电压将器件牢牢地钳位在关断状态,而有源米勒钳位则提供了一个强有力的低阻抗路径,主动地吸收任何试图升高栅极电压的米勒电流,从根本上消除了“米勒效应”导致的误导通风险。


3. 核心保护:全面的退饱和保护机制分析本节详细阐述BTD5452R的核心安全功能——退饱和(DESAT)短路保护机制,解释其工作原理及其在保护昂贵SiC MOSFET中的关键作用。
3.1 短路检测(DESAT)原理 wKgZPGi88f2AV6MsAAC0KW0z-9Y313.png 在正常工作状态下,SiC MOSFET的导通电阻极低,其漏-源电压 (VDS​) 也非常小。当发生短路故障时,流经器件的电流会急剧上升,远远超过其正常承载能力。这会导致SiC MOSFET从饱和区进入线性区,其V_{DS}会因高电流而突然飙升至一个较高的电压。BTD5452R的DESAT引脚正是通过一个高压二极管和电阻网络持续监测SiCMOSFET的漏−源电压。当DESAT引脚上的电压(相对于VSS)超过9V的阈值时,内部逻辑即刻触发故障报警。这种基于V_{DS}监测的退饱和检测机制是一种快速、可靠的短路检测方法,能在故障电流上升到破坏性水平之前迅速做出响应。
3.2 软关断序列:安全的退出路径在发生灾难性短路时,电流在极短时间内可达数千安培。此时,功率回路中不可避免的寄生电感 (Lstray​) 会成为致命的威胁。如果栅极驱动器采用传统的“硬关断”方式(即立即拉低栅极),由此产生的di/dt将极其巨大,从而在器件两端产生一个毁灭性的电压尖峰,其大小为Vspike​=Lstray​⋅di/dt。鉴于B3M010C075Z的高di/dt能力,这个尖峰电压很容易超过其750V的额定电压,导致器件雪崩击穿并永久失效。
BTD5452R的软关断(Soft Shutdown, STO)功能是一种智能的应对方案 。当DESAT故障被触发后,BTD5452R不会立即切断栅极,而是启动一个受控的、低电流的关断过程,其峰值灌电流仅为150mA 。这一设计选择显著地降低了  di/dt,从而将电压尖峰限制在一个安全水平内,避免器件因自毁而损坏。这是在速度与安全之间进行的关键权衡,它确保了在最恶劣的短路条件下,昂贵的SiC MOSFET能够得到有效保护。
3.3 故障报告与复位逻辑
BTD5452R的故障保护机制是一个完整的系统。当DESAT故障发生时,芯片通过XFLT引脚向主控侧发出低电平报警信号,并阻止任何逻辑输入信号继续驱动器件 。同时,芯片会激活一个约5us的“静音”期,在此期间,故障状态被锁定 。
BTD5452R的RDY引脚在此过程中起到了关键的系统联锁作用 。BTD5452R的数据手册明确指出,当RDY引脚处于低电平(表示电源欠压或有故障)时,即使通过XRST引脚尝试复位,也无法清除故障。只有当电源稳定,RDY引脚恢复到高电平后,芯片才允许通过XRST引脚上的低电平脉冲进行故障复位 。这种设计是一种重要的安全互锁机制,它防止了在电源不稳定或故障尚未真正清除的情况下,因错误的复位信号而导致系统重新使能并可能再次发生故障,从而确保了系统在重新启动前处于一个安全、稳定的状态。
为了便于理解,下表总结了BTD5452R的故障与复位逻辑:
VCCVDDINPINNXRSTRDYOUTHOUTL
PUPDXXXLowHi-ZLow
PDPUXXXLowHi-ZLow
PUPUXXLowHighHi-ZLow
PUOpenXXXLowHi-ZLow
PUPULowXXHighHi-ZLow
PUPUXHighXHighHi-ZLow
PUPUHighLowHighHighHighHi-Z
:PU=上电(VCC​≥2.9V,VDD​≥13V),PD=断电(VCC​≤2.45V,VDD​≤10.4V),X=任意状态。此表清晰地展示了BTD5452R在不同电源和控制信号状态下的行为,是设计主控固件时的重要参考 。


4. 实践设计实现:从理论到电路
本节将上述理论分析转化为可操作的设计步骤,为工程师提供实际的电路设计指导。
4.1 栅极驱动电路的优化4.1.1 外部栅极电阻 (RG(ext)​) 的选择外部栅极电阻 (RG(ext)​) 的选择是一个关键的权衡。一个较低的R_{G(ext)}能使B3M010C075Z开关得更快,从而降低开关损耗,提高效率。然而,过低的电阻也会导致更高的电压过冲、振铃和电磁干扰(EMI)[4]。相反,一个较高的R_{G(ext)}会减缓开关速度,增加开关损耗,但能有效抑制振铃和EMI,并提升系统稳定性。
因此,最佳的R_{G(ext)}值并非固定不变,需要根据具体应用进行优化。一种行之有效的方法是从一个较低的电阻值开始(例如10Ω),在示波器上监测开关波形。如果$V_{DS}$波形出现不可接受的振铃或过冲,则应逐步增加R_{G(ext)},直至波形稳定且满足设计要求。
4.1.2 电源与去耦设计
BTD5452R的数据手册明确了对电源和去耦电容的要求:主控侧VCC到GND之间应连接0.1μF电容,副边VDD到VSS和VEE到VSS之间都应连接1μF电容 。  这些电容必须尽可能靠近芯片引脚放置。这样做的原因在于,BTD5452R驱动B3M010C075Z栅极时,会产生高达9A的极快电流脉冲 。如果去耦电容距离芯片太远,连接它们的PCB走线会引入寄生电感。当大电流脉冲流过这些寄生电感时,会产生显著的电压尖峰 (  V=L⋅di/dt),导致电源电压瞬间跌落或振铃。通过将去耦电容紧邻驱动器放置,它们就像一个局部的、低阻抗的能量水库,能够立即为栅极驱动提供所需的瞬时电流,从而维持电源电压的稳定,确保驱动器正常工作。


5. 物理设计:先进的PCB布局与热管理
成功的电源电子设计不仅依赖于器件选择,更取决于物理实现。本节提供专家级的PCB布局和热管理指导,以确保系统性能和可靠性。
5.1 面向高速开关的PCB布局5.1.1 关键回路的寄生电感最小化一个高性能的SiC逆变器PCB布局需要优化两个独立的、至关重要的回路。第一个是功率回路,它包含直流母线电容、半桥开关和母线。该回路承载着数百安培的电流,其di/dt极高。第二个是栅极驱动回路,它由栅极驱动器、外部栅极电阻和MOSFET的栅极/源极引脚组成。该回路承载着快速的栅极充放电电流。
B3M010C075Z的开尔文源极引脚从根本上解决了栅极驱动回路的挑战,它将该回路与高电流功率回路隔离开来,确保驱动器可以精确控制栅极电压。然而,功率回路的寄生电感仍然需要被最小化。这可以通过以下方法实现:
紧凑布局:将直流母线电容和SiC MOSFET尽可能紧密地放置在一起,以最小化电流路径长度 。
大面积铜箔:使用多层PCB设计,并为高电流路径使用宽阔、厚实的铜走线或铜覆层,以降低回路电阻和寄生电感 。
5.1.2 实用布局指南多层板:推荐使用多层PCB,并设置专用的电源和地平面,以提供低阻抗的电流返回路径。
器件放置:将BTD5452R驱动器放置在尽可能靠近B3M010C075Z的位置,以减少栅极回路的走线长度 。
隔离屏障:BTD5452R的数据手册建议在芯片下方进行PCB镂空,以确保隔离屏障不会因表面污染而失效 。
5.2 热设计与散热5.2.1 功率损耗计算SiC MOSFET的总功率损耗 (Ptot​) 主要由导通损耗 (Pcond​) 和开关损耗 (Psw​) 两部分组成。
导通损耗:Pcond​=ID,rms2​⋅RDS(on)​。
开关损耗:Psw​=(Eon​+Eoff​)⋅fsw​。
由于SiC MOSFET的高开关频率能力,开关损耗在高频工况下往往成为主要损耗来源。因此,在设计热管理方案时,必须同时考虑这两种损耗。
BTD5452R的典型总功耗为1280mW 。B3M010C075Z的结-壳热阻 (  RθJC​) 极低,典型值为0.20K/W,这得益于其采用了银烧结技术,极大地改善了热传导效率 。
最终的器件结温 (TJ​) 可以通过热阻网络进行估算:TJ​=TA​+Ptot​⋅RθJA​,其中$R_{\theta JA}$是结到环境的总热阻,包括器件结-壳、壳-散热片以及散热片-环境的热阻。
5.2.2 高级热管理技术PCB作为散热器:在PCB上使用更厚的铜层,可以有效增强热传导,将热量从器件传导到电路板的其他区域 。
散热片的选择:根据估算出的功率损耗,选择合适的散热片是至关重要的。散热片的性能取决于其材料(如铜或铝)、表面积和鳍片设计 。
导热界面材料:在器件封装和散热片之间使用高性能的导热界面材料(TIM),以最小化热接触阻抗,确保热量从器件壳体有效传递到散热片。

6. 倾佳电子结论与综合设计建议深圳市倾佳电子有限公司(简称“倾佳电子”)是聚焦新能源与电力电子变革的核心推动者:
倾佳电子成立于2018年,总部位于深圳福田区,定位于功率半导体与新能源汽车连接器的专业分销商,业务聚焦三大方向:
新能源:覆盖光伏、储能、充电基础设施;
交通电动化:服务新能源汽车三电系统(电控、电池、电机)及高压平台升级;
数字化转型:支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命,响应国家“双碳”政策(碳达峰、碳中和),致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块,配套驱动板及驱动IC,请搜索倾佳电子杨茜

wKgZPGi9ndmAbkwtAAqwvO8BahE730.png 6.1 关键发现总结倾佳电子深入分析了B3M010C075Z SiC MOSFET和BTD5452R隔离型栅极驱动器的协同设计。这一组合的成功之处在于:
性能协同:B3M010C075Z的TO-247-4开尔文源极封装与BTD5452R的高速驱动能力完美契合,使得SiC器件的全部高速开关潜能得以释放,从而实现更高的能效和功率密度。
安全协同:BTD5452R的退饱和短路保护与独特的软关断机制,为B3M010C075Z提供了至关重要的安全保障。它在故障发生时,通过降低di/dt来控制电压尖峰,防止器件因自毁而失效。
智能联锁:BTD5452R的RDY引脚功能是一种高级安全互锁,确保系统在电源稳定和故障真正清除后才能被重新使能,防止因不当复位而导致的二次损坏。
6.2 最终设计建议为了成功实现一款高性能、高可靠性的机器人手臂电机驱动器,建议遵循以下综合设计原则:
器件选型:坚持使用B3M010C075Z和BTD5452R,充分利用其技术优势。
电路设计:仔细选择外部栅极电阻,并在实际电路中进行波形监测以进行优化。确保电源去耦电容紧邻器件引脚放置,以提供瞬时电流并抑制电压尖峰。
PCB布局:采用多层板设计,并使用大面积铜覆层来最小化功率回路的寄生电感。遵循BTD5452R数据手册的建议,在其下方进行PCB镂空以确保隔离性能。
热管理:基于精确的功率损耗计算,设计一套高效的散热方案,利用低热阻封装的优势,并选用合适的散热片和导热界面材料,以确保器件结温在安全范围内。
系统验证:在最终设计定型前,必须进行严格的测试和验证,特别是在高dv/dt和di/dt下的开关波形分析,以及在模拟短路条件下的保护功能测试。
附录附录A: B3M010C075Z与BTD5452R参数兼容性矩阵
参数B3M010C075ZBTD5452R兼容性意义
推荐栅极电压VGSop​=−5/18V


VDD​=13−30V,VVEE​=−15−0V


完全兼容BTD5452R可提供B3M010C075Z所需的负栅极电压,确保可靠关断。
总栅极电荷 (QG​)220nC


峰值拉/灌电流:5A/9A


驱动能力充足驱动器峰值电流远大于驱动所需,确保高速开关。
dv/dt极高,由SiC特性决定CMTI:250V/ns


优秀驱动器能有效抑制高dv/dt共模瞬态,确保信号完整性。
短路保护需要外部保护内置DESAT短路保护


完美匹配BTD5452R提供核心保护功能,直接保护B3M010C075Z。
封装优势TO-247-4带开尔文源极


智能驱动IC协同增效开尔文源极引脚与智能驱动IC配合,最小化栅极回路寄生电感,最大化性能。
