AD采集卡设计方案：130-基于PCIe的中速模拟AD采集卡

orihard1 · 发表于 2025-8-25 11:34:19

您需要登录才可以下载或查看，没有账号？注册

×

一、产品概述

基于PCIe的一款分布式高速数据采集系统，实现多路AD的数据采集，并通过PCIe传输到存储计算服务器，实现信号的分析、存储。

产品固化FPGA逻辑，适配8路125Msps/4路250Msps/2路500Msps/1路 1Gsps采集，实现PCIe的触发采集，单次采集容量2GB，开源的PCIe QT客户端软件，用户可以在很短的时间内完成采集器程序的开发，如连续信号采集、数据处理算法、网络通讯等，开发效率高、难度小。

适用于：实验室数据采集，记录等应用。

二、技术规格

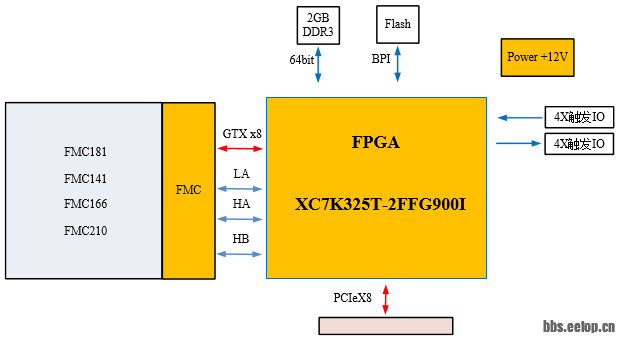

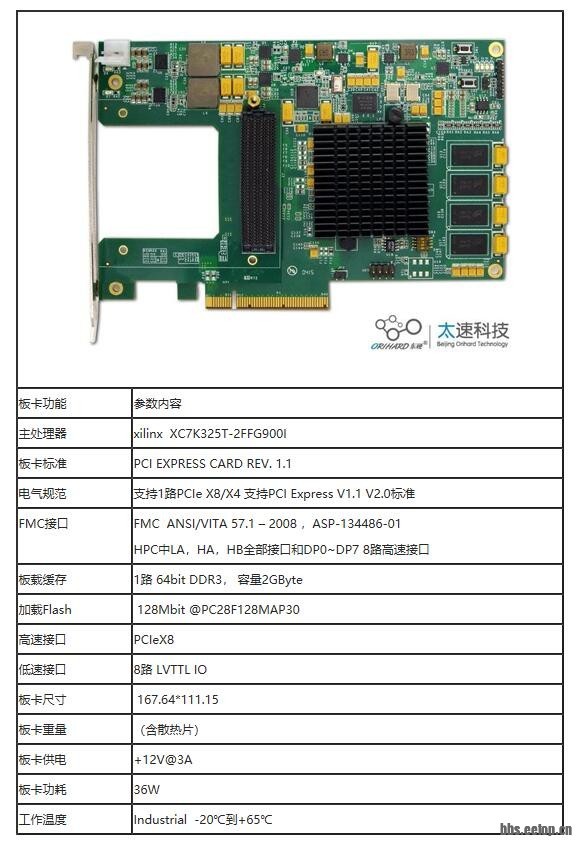

2.1 基于XC7K 325T 的数字底板

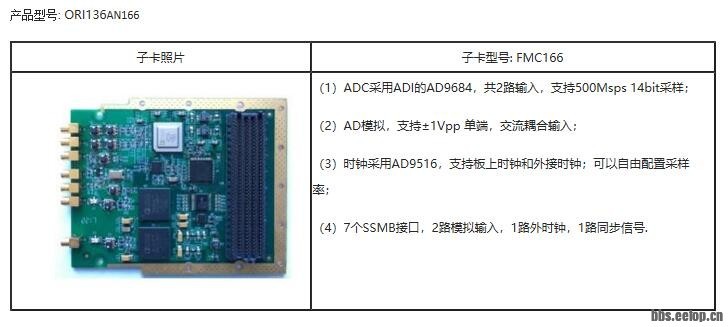

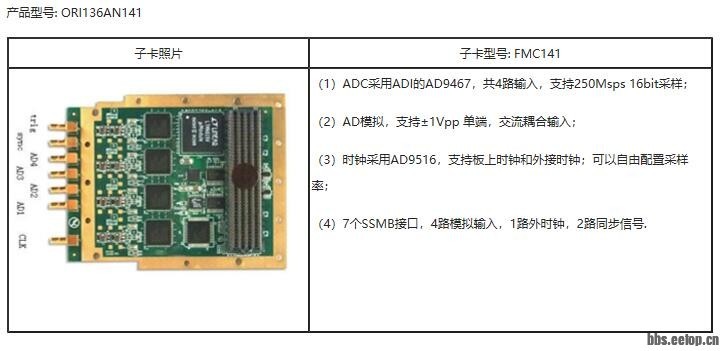

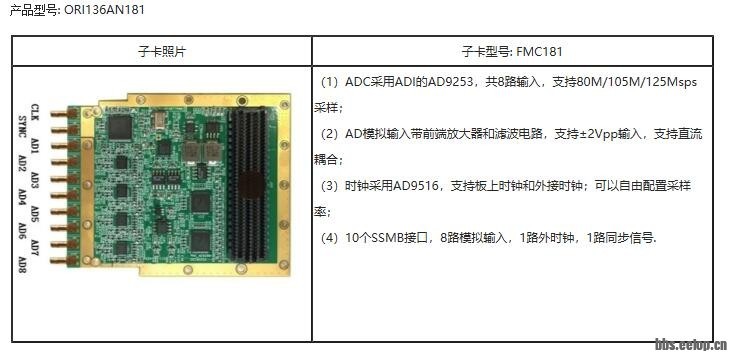

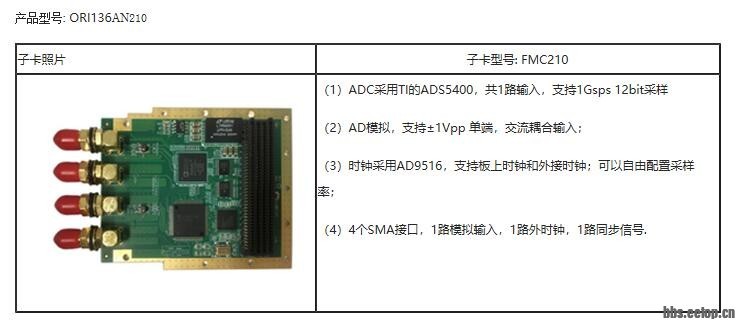

2.2 FMC AD 子卡

3 应用软件

8路AD采集PCIe传输（181 + 136）

软件实现FPGA逻辑 AD采集，PCIe XDMA传输，寄存器配置

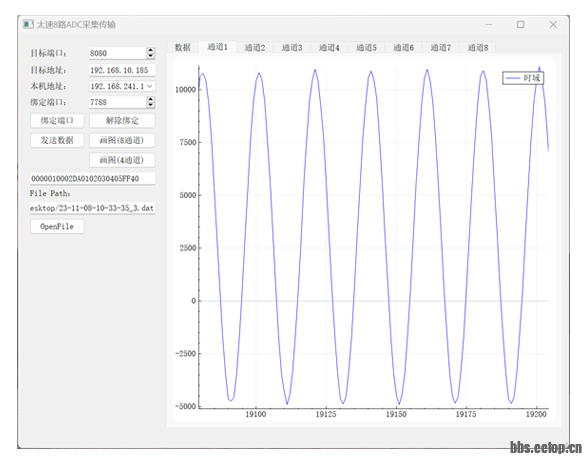

采集显示上位机一体，支持8通道AD数据显示，以及数据落盘。

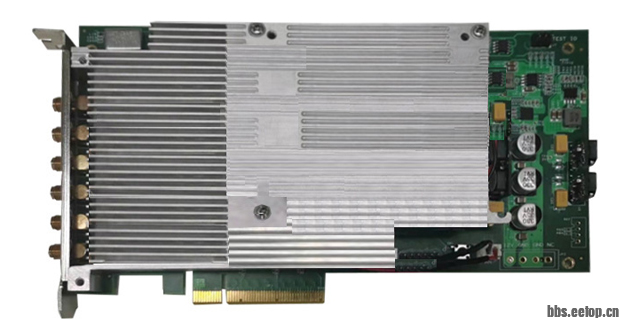

实物图
