颠覆传统:全SiC模块ANPC三电平方案——1500V储能系统的SiC碳化硅高效革命通用半桥模块×智能拓扑重构×全栈服务,重塑储能系统价值标杆 640?wx_fmt=png&from=appmsg.jpg 640?wx_fmt=png&from=appmsg.jpg 640?wx_fmt=png&from=appmsg.jpg

一、1500V储能痛点:效率与成本的终极博弈随着光伏电站电压等级跃升至1500V,传统方案面临三重挑战:
硅基IGBT瓶颈:开关损耗剧增,系统效率卡在97%-98%;
两电平拓扑局限:2300V器件成本高昂,dv/dt干扰严重;
专用模块桎梏:三电平定制模块价格高昂,交期长达26周+。
倾佳电子创新解法
✦ 通用半桥SiC模块(如BASiC BMF540R12KA3) ×✦ ANPC三电平拓扑重构 ×✦ 倾佳全栈技术赋能= 效率99%+、功率密度3.5kW/L、BOM成本降30%

二、核心方案:半桥模块的ANPC魔法1. 拓扑革命——3个通用模块构建三电平桥臂[方案架构] DC+ → | 半桥模块1 (T1/D1) | → | 半桥模块2 (T5/D5) | → | 半桥模块3 (T3/D3) | → AC DC- → | (T2/D2) | → | (T6/D6) | → | (T4/D4) | →
独家优势
模块复用:采用标准62mm封装(如BASiC BMF540R12KA3),规避定制风险;
动态换流优化:专利PWM策略将回路电感压至<30nH(电压尖峰↓40%);
双模式运行
逆变模式:禁用T5/T6,等效NPC1拓扑(效率↑)
整流模式:启用有源钳位,支持无功调度(PF范围0.7~1)

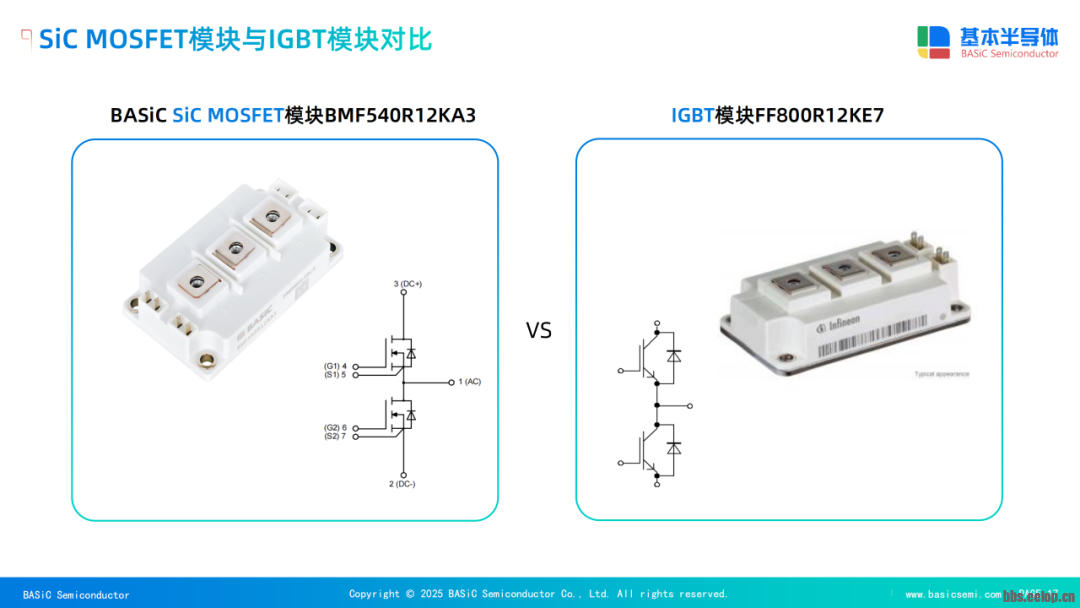

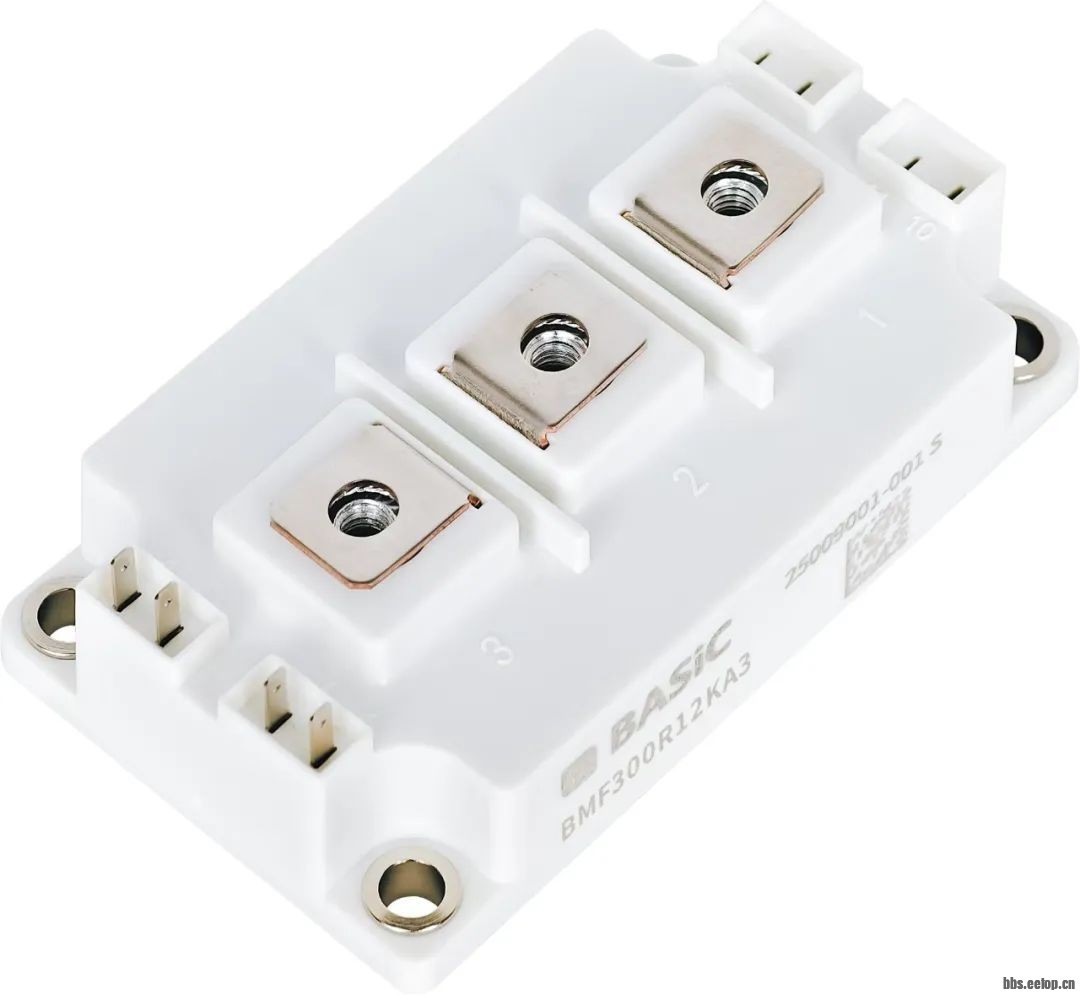

2. SiC模块性能引擎——严选BMF540R12KA3 640?wx_fmt=jpeg&from=appmsg.jpg
▶ 增值服务:提供模块-散热器热仿真报告,预配置导热界面材料方案

三、ANPC智能调制——策略库针对储能充放电场景,3种优化PWM策略:
模式   策略   损耗  均衡性   适用场景
并网逆变ANPC-PWM1-00★★★☆白天光伏发电
电池充电ANPC-PWM-DF★★★★夜间谷电充电
无功补偿ANPC-PWM-ALD★★☆☆电网电压波动调节

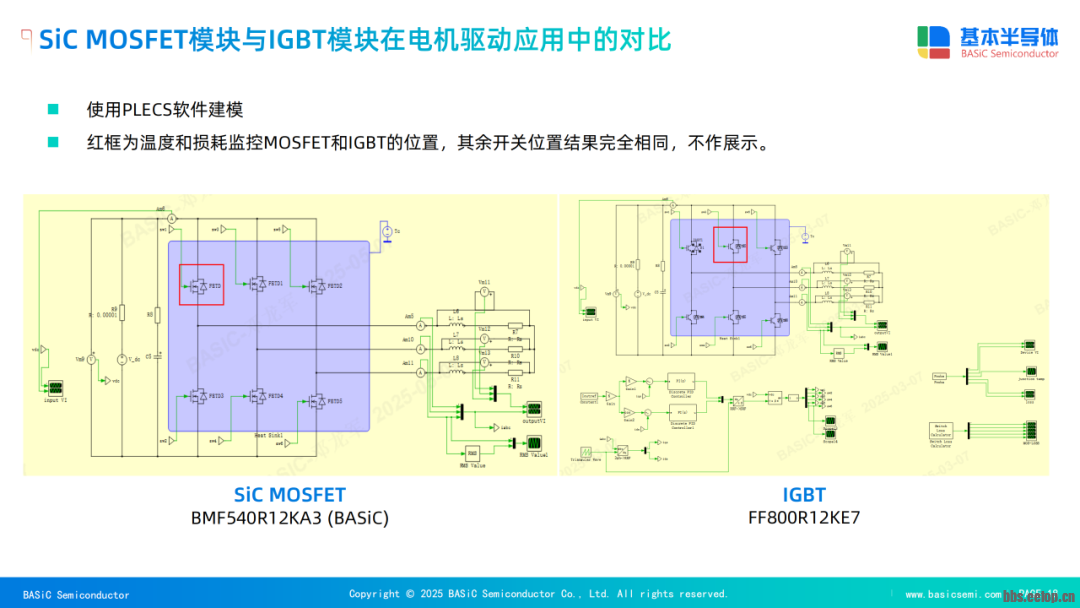

实测对比(3MW储能变流器):
[ANPC-PWM1-00 效果] 导通损耗:175W → 138W(↓21%) 系统效率:98.7% → 99.2%(↑0.5%)

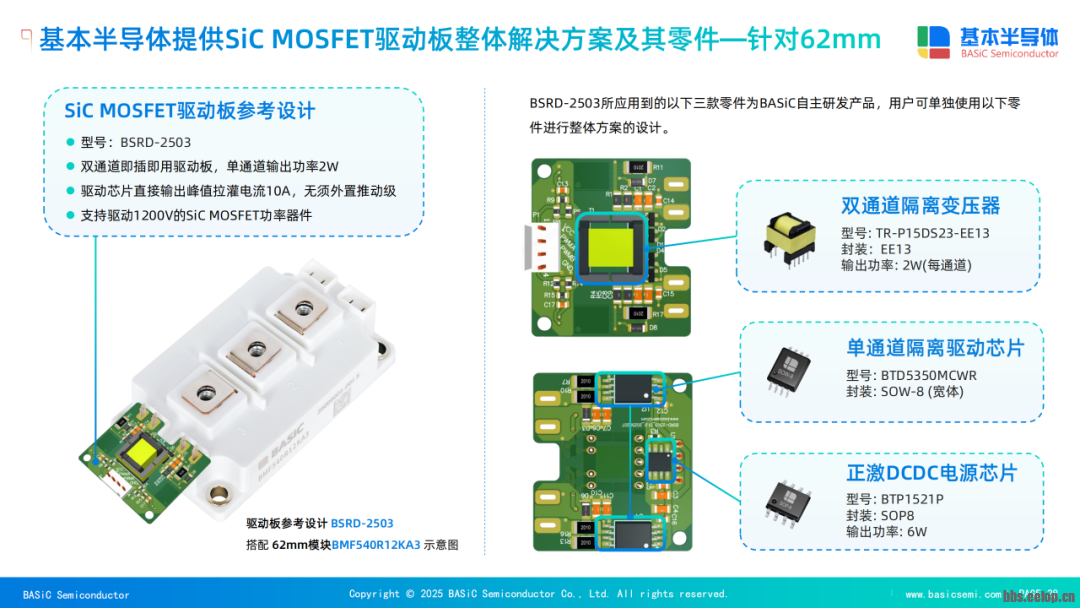

四、全栈技术赋能1. 驱动方案——直击SiC应用痛点米勒钳位必选:采用倾佳定制驱动板(集成BASiC BTD5350MCWR),消除寄生导通:

[实测数据 @800V] 无钳位:下管Vgs波动7.3V → 风险误开通! 倾佳方案:Vgs钳位至2V,安全裕度↑265%
负压关断强化:-4V关断+有源下拉,应对SiC低阈值电压(Vth仅2.7V)
2. 散热设计——Si₃N₄ AMB陶瓷的胜利倾佳力推基本股份方案采用BASiC专利基板:
Si₃N₄陶瓷:抗弯强度700N/mm²(AlN的2倍),经1000次热冲击无分层;
铜基板优化:热导率90W/mK,结壳热阻低至0.07K/W;
倾佳独家服务:提供热-力耦合仿真,预判模块寿命>15年

五、商业价值:倾佳力推基本公司方案VS传统方案指标 倾佳力推基本股份SiC ANPC方案 硅基IGBT方案 案竞品SiC方案
3MW系统成本 基准 +18% +35%
峰值效率 99.39% 97.25% 99.1%
功率密度 3.5kW/L 1.8kW/L 3.2kW/L交付
周期 8周 12周 26周+
技术支持 本地FAE 24h响应 原厂邮件支持 国际团队预约

六、倾佳电子力推基本股份SiC:您的ANPC方案合伙人我们提供 “模块+驱动+拓扑+服务” 四维一体 交付:
硬件套件
BMF540R12KA3模块 ×3(预匹配参数)
倾佳力推基本股份定制驱动板(集成米勒钳位/互锁保护)
低感母排组件(回路电感<15nH)
服务承诺
48小时原型设计:提供拓扑仿真报告
终身失效分析:模块故障溯源至芯片级

倾佳电子力推基本股份SiC功率器件——以SiC碳化硅之心,铸绿色能源之盾,让高效能源触手可及
