如何使用单片机直接输出4-20mA？GP210高集成方案。

zjqmyron

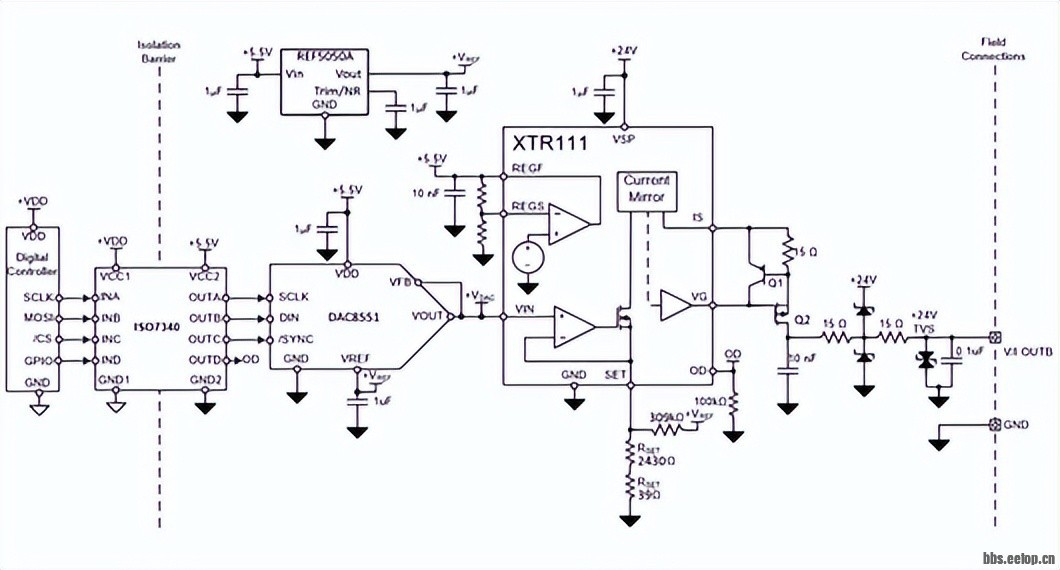

在TI的官网上可以找到基于XTR111的4-20mA电流隔离输出的方案。其通过电容隔离芯片将数字信号隔离传输，隔离后的数字信号通过DAC芯片DAC8551和基准芯片REF5050A实现模拟量输出，最后通过一个接口芯片XTR111实现4-20mA电流输出。如下图：

上述方案特点：

1、需要四个芯片，系统集成度不高

2、成本高

3、精度控制难度大

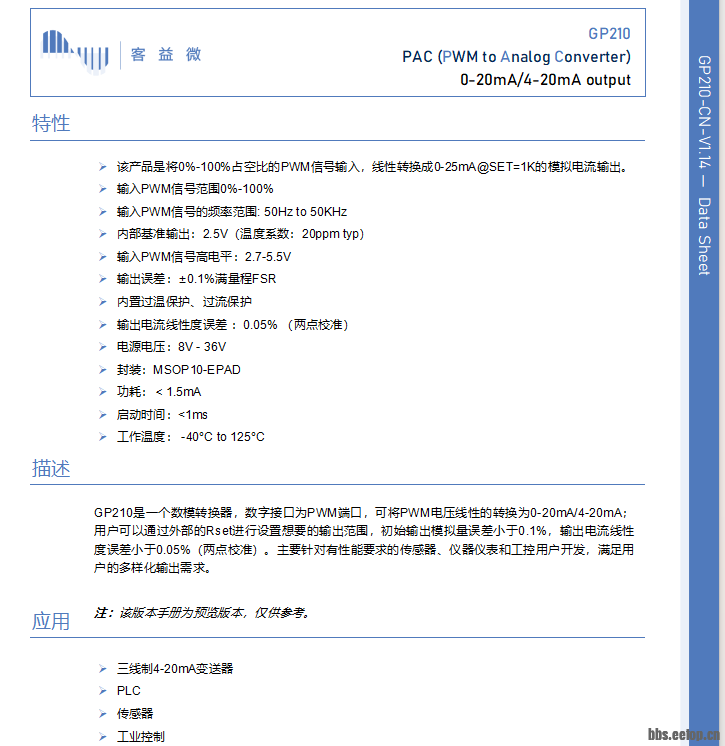

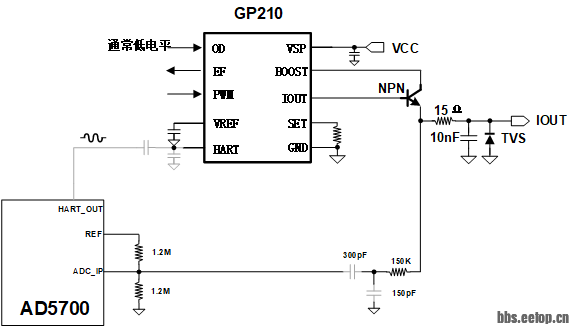

除了TI的方案，客益微：推出的PAC方案GP210也可以实现4-20mA的高精度输出。GP210是一个数模转换器，数字接口为PWM端口，可将PWM电压线性的转换为0-20mA/4-20mA；用户可以通过外部的Rset进行设置想要的输出范围，初始输出模拟量误差小于0.1%，输出电流线性度误差小于0.05%（两点校准）。主要针对有性能要求的传感器、仪器仪表和工控用户开发，满足用户的多样化输出需求。如下图：

客益微的PAC 4-20mA方案特点：

1、高集成度，性能稳定可靠

2、PWM接口，方便隔离

3、电路简单，成本较低

4、EMSOP10极小的封装尺寸。

技术方面交流 可以联系客益微——奉工：15317628873（微信同号）
