引言：功率器件的代际革命在OBC（车载充电机）、AI算力电源、服务器电源及通信电源领域，高功率密度、超高效率和高温稳定性已成为核心诉求。传统超结MOSFET虽曾推动技术进步，但面对新一代电源的MHz级开关频率、多相并联及高温运行需求，其开关损耗大、体二极管反向恢复差等瓶颈日益凸显。







倾佳电子 力推 BASiC B3M040065R SiC MOSFET，以碳化硅材料颠覆性性能，为高端电源设计提供终极解决方案！

---

B3M040065R核心优势解析1. 极低损耗，解锁MHz级开关频率超低导通电阻：仅40mΩ@18V（Typ.），比同级超结MOSFET降低30%+
纳秒级开关速度：

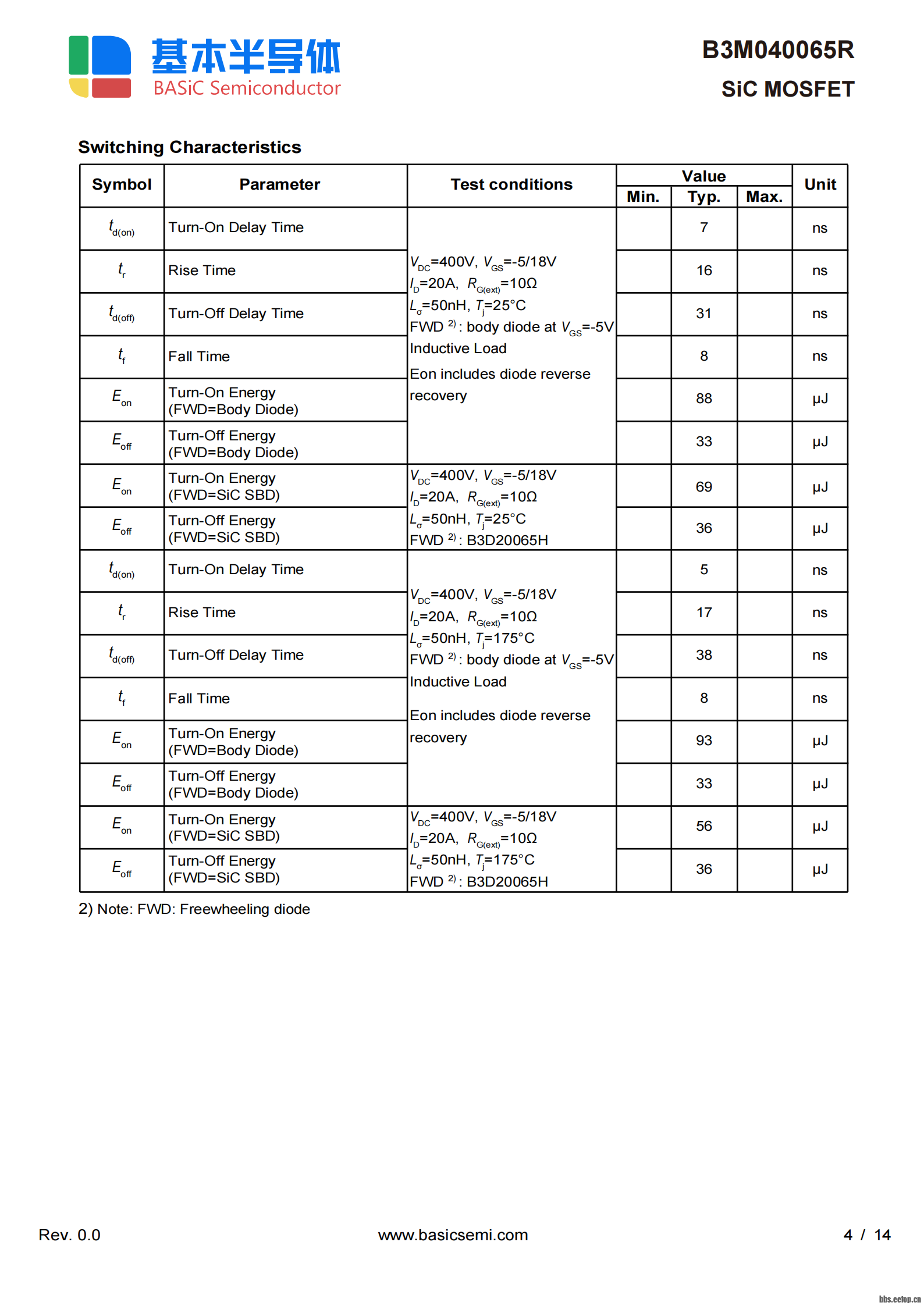

Turn-On Delay: 7ns / Turn-Off Delay: 31ns（@400V/20A）
开关损耗（Eon+Eoff）降低50%（69μJ+36μJ vs. 超结MOSFET的150μJ+）
电容特性优化：
Ciss=7pF, Coss=7pF, Crss=12pF（@400V），显著降低驱动损耗
2. 高温性能碾压超结MOSFET175℃结温下稳定运行：
Rds(on)温升系数＜1.5倍（55mΩ@175℃ vs. 40mΩ@25℃）
连续电流ID=45A@100℃（超结器件普遍衰减＞40%）
雪崩鲁棒性：耐受高能浪涌，提升系统可靠性

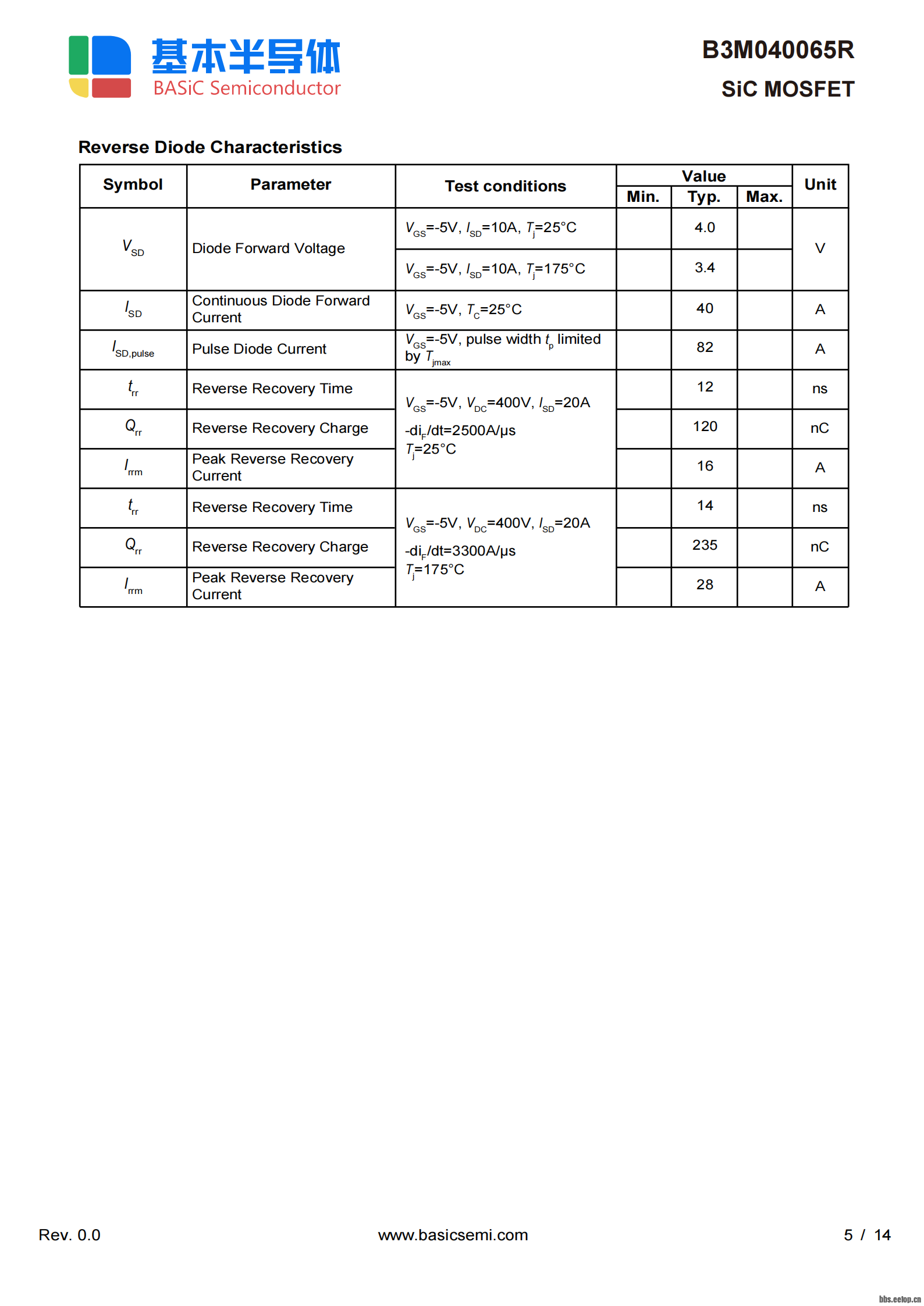

3. 体二极管“零反向恢复”特性反向恢复时间trr仅12ns@25℃（超结MOSFET＞100ns）
恢复电荷Qrr=120nC（较超结降低80%+）
彻底解决LLC、PFC拓扑中的死区损耗问题，效率提升2-3%

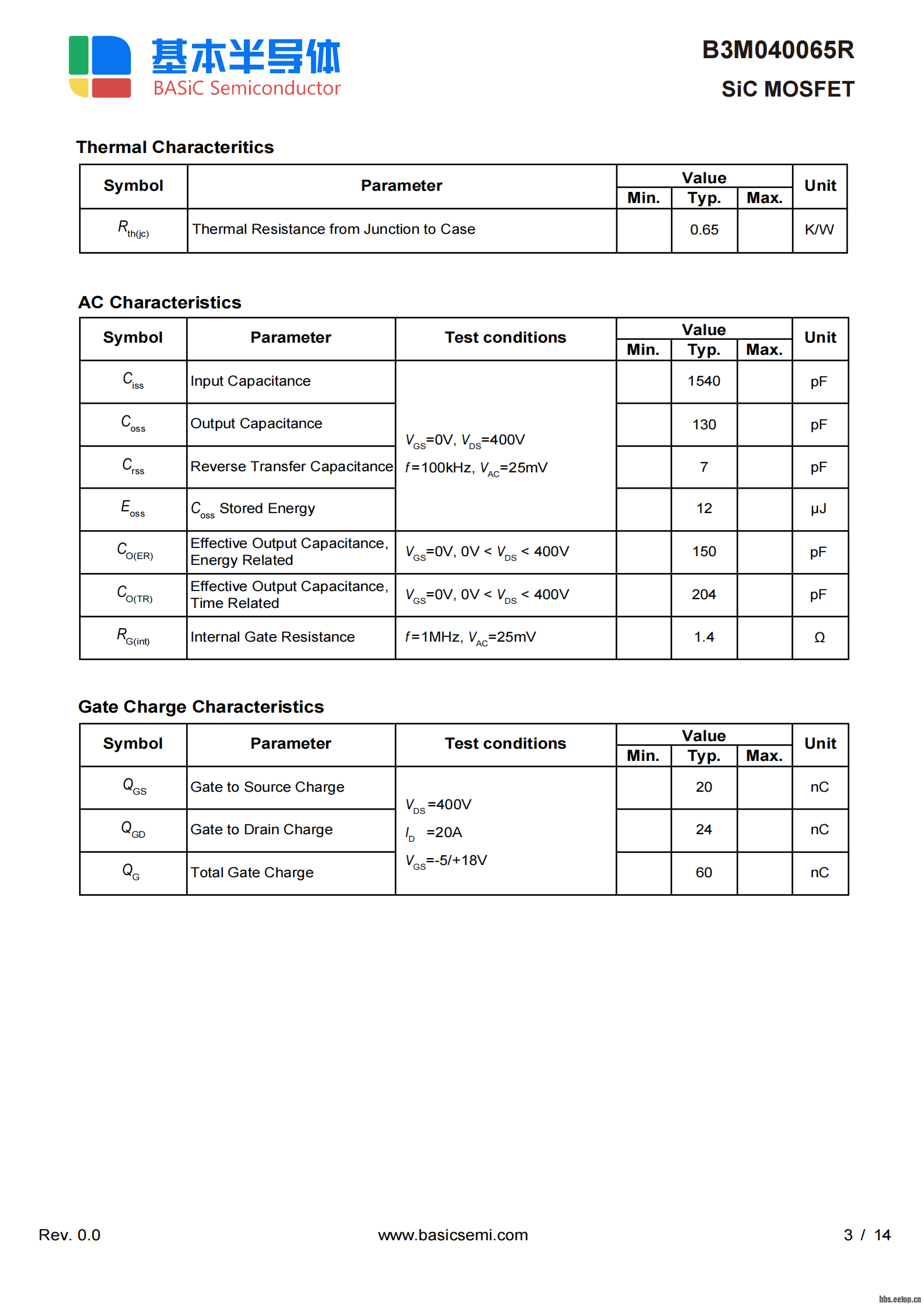

4. 热管理革命超低热阻：Rth(jc)=0.65K/W
支持无散热片设计或大幅减小散热器体积（对比超结方案节省30%空间）

---

四大应用场景替代价值应用领域替代超结MOSFET的核心收益B3M040065R赋能效果车载充电机(OBC)解决高温环境下效率骤降、EMI难题效率＞98.5% @22kW，功率密度提升50%，满足ASIL-D可靠性AI算力电源突破多GPU并联供电瓶颈，降低散热噪声支持MHz级开关频率，单相输出＞100A，损耗降低40%服务器电源应对80Plus钛金能效，需＞96%效率CRPS模组效率达96.5%，减少数据中心PUE 0.05+通信电源满足-40℃~85℃宽温运行，适应户外机柜恶劣环境175℃结温下参数漂移＜10%，寿命延长3倍

---

系统级收益：成本与性能双赢BOM成本优化：
节省散热器、滤波器及驱动IC成本
减小磁性元件体积（高频化使电感/变压器尺寸减半）
功率密度翻倍：支持3kW/in³设计（超结方案仅1.5kW/in³）
兼容性设计：TO-263-7封装兼容现有超结MOSFET焊盘，支持Kelvin源极引脚抑制振铃

---

倾佳电子技术支持承诺作为BASiC半导体官方授权代理，我们提供：
✅ 免费样片申请与48小时送达
✅ 参考设计（含OBC 11kW拓扑、服务器2kW CrPS方案）
✅ 开关损耗建模及热仿真支持
✅ 失效分析与批量可靠性测试报告

---

立即行动！
联系倾佳电子杨茜获取 B3M040065R设计套件，包含：
仿真模型
热设计指南
“替换超结，一步到位” – 让SiC成本直逼硅基！

---

结语
B3M040065R SiC MOSFET以“高频、高效、高温”三位一体优势，终结了超结MOSFET在高端电源领域的统治地位。倾佳电子携手BASiC半导体，助力客户在AI与电动化浪潮中抢占技术制高点！
