PCIe卡采集卡设计：886-基于RFSOC的8路5G ADC和8路9G的DAC PCIe卡

orihard1

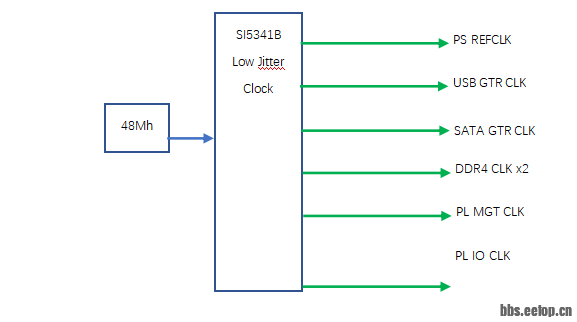

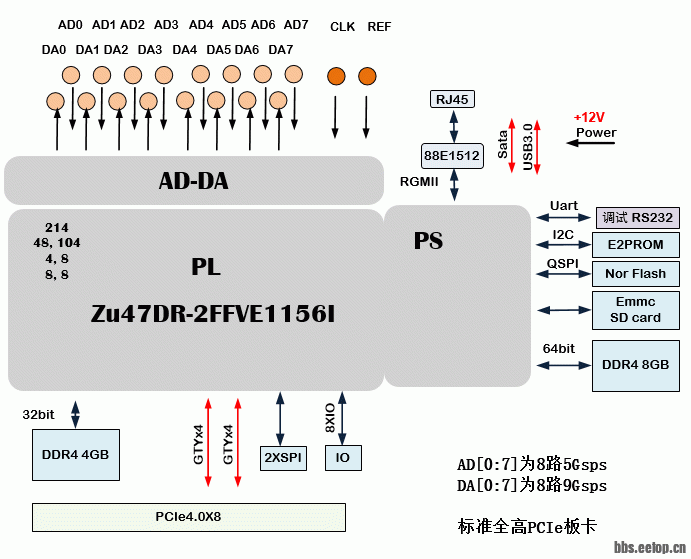

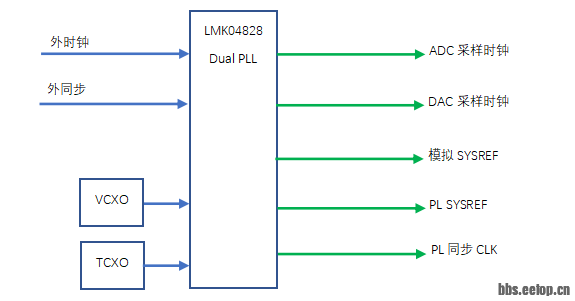

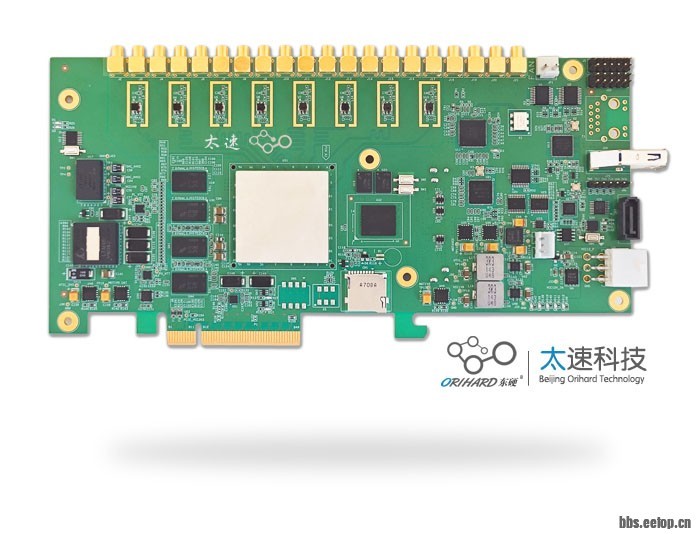

一、板卡概述       板卡使用Xilinx最新的第三代RFSOC系列，单颗芯片包含8路ADC和DAC，64-bit Cortex A53系列4核CPU，Cortex-R5F实时处理核，以及大容量FPGA。 对主机接口采用PCIe Gen4x8，配合PCIe DMA传输，支持高速数据采集和传输。 二、产品特性： ●  基于Zynq RFSoC系列FPGA，支持8路最高5G ADC和8路最高9G的DAC； ●  支持外部时钟输入1路， 外触发，外同步各1路； ●  PL 1组64 bit 2400M DDR4，支持PL部分高速存储和处理。 单组4GB字节容量，PL部分8GB字节容量。 ●  支持16个GPIO PS部分内容： ●  PS部分1组64bit位宽DDR4，单组4GB字节 ●  可配置的Dual QSPI 加载 ●  支持MicroSD卡加载 ●  1000Base-T以太网（RJ45）端口（CPU端） ●  USB接口支持，调试RS232 1路， ●  标准PCIe全高半长板型（167 x 111 mm ），适配常见主机、服务器 ●  PCIe Gen4 x8，高速数据通讯，附带DMA传输例程 软件开发内容： 接口 AD DA ARM  AXI DDR PCIe 指标 8路 5Gbps 14bit 8路 9.85Gbps 14bit DMA 传输 400MB/s 一组10GB/s， 共2组 PCIeX8 V4.0，8GB/s PL部分，主要分为： 1，PCIe XDMA部分，PCIe分为寄存器通道和数据DMA通道，寄存器用于板卡控制和状态监控，。实现参考累加数的PCIe上传，实现8GB/秒传输。 2，DDR4读写参考程序。 3，RF硬件控制，用于控制板卡上PLL，ADC和DAC控制。 4，AD数据接口模块，实现AD数据采集入PL； 5，DA数据接口模块，实现DDS数据或者AD采集数据环回DA播出。 6，PL端 40路 IO的输入输出测试。 PS部分软件 ARM的DDR读写， SD卡，EMMC读写，Flash读写，网络和RS232读写。 Linux移植，甲方来完成。 时钟设计： 板卡时钟灵活，支持多种应用配置，模拟部分的时钟，采用LMK04828，双PLL锁相环。 如果采用板内时钟，用TCXO和VCXO双锁相环，提供稳定可靠的模拟时钟。同时也输出一路给FPGA进行数字处理。 该方案也支持使用外部独立输入时钟，通过LMK04828扇出后输出给ADC和DAC。 数字部分，使用高集成度的SI5341B，单路芯片输出PS和PL所需的各路时钟。
