咨询下virtuoso的输出图像整理问题

jcxwzy

咨询下如下图的函数图像可以通过virtuoso画出来不？

在virtuoso中我先得到vgs&（vgs-vth）的图像，再得到vgs&ft的图像，再通过YvsY可以得到如下的横纵坐标轴图像；

但是其中还有变量L就不知道怎么操作了；

saber567

使用ic617 或更新的版本
去calculator 找"os" 不是"op"  並搭配parameter 掃L

jcxwzy



saber567 发表于 2021-6-9 12:24
使用ic617 或更新的版本
去calculator 找"os" 不是"op"  並搭配parameter 掃L

这个OS的原理不是太理解哎

saber567



jcxwzy 发表于 2021-6-9 14:15
这个OS的原理不是太理解哎

第一步:
意思是 假設你透過.dc 去做sweep ，掃vg ， 過去calculator - op 是不是會記錄你mos region,ft,gmoverid,vdsat .....etc 等工作參數 ?

但op 相較於 os 差別就在於 他只有"單點" 的紀錄你在.dc 下的電壓值 ， 而不是你sweep 的每個工作參數 。

那有了OS  , 假設我掃vg 0~1.8v 10個point ，就會定應有ft 10個point 。 一次掃描 可以存取 vg-工作參數的關係。

*OS 只存在於 ic617 ， 若你沒有 就要借助ocean 腳本的幫忙了。或是特別寫其他Script 去做紀錄

第二步 :

因為你掃描的參數有兩個嘛 (vgs + length )? 所以還要再用parameter 做第二個變數的掃描。

ending , hope this information will help you

jcxwzy



saber567 发表于 2021-6-9 15:14
第一步:
意思是 假設你透過.dc 去做sweep ，掃vg ， 過去calculator - op 是不是會記錄你mos region,ft,g ...

你好，如果选择了OP，可以看到MOS管的各项参数，我可以输出比如gm：OP（“/M0”，“gm”）；

但是选择了OS之后，再点击MOS管，它并不能显示MOS管的各项参数，它只能选择schematica signal，比如我点击一个电源，它提示我可以输出OS（“/V3”，“v”）；

saber567

ok , 不可能 。
這表示 你可能dc sweep 沒有去做設定。 他os 建立的前提就是必須掃點。

jcxwzy



saber567 发表于 2021-6-9 16:50
ok , 不可能 。
這表示 你可能dc sweep 沒有去做設定。 他os 建立的前提就是必須掃點。
...

我先再DC里配置扫Vgs，然后扫完点OS；

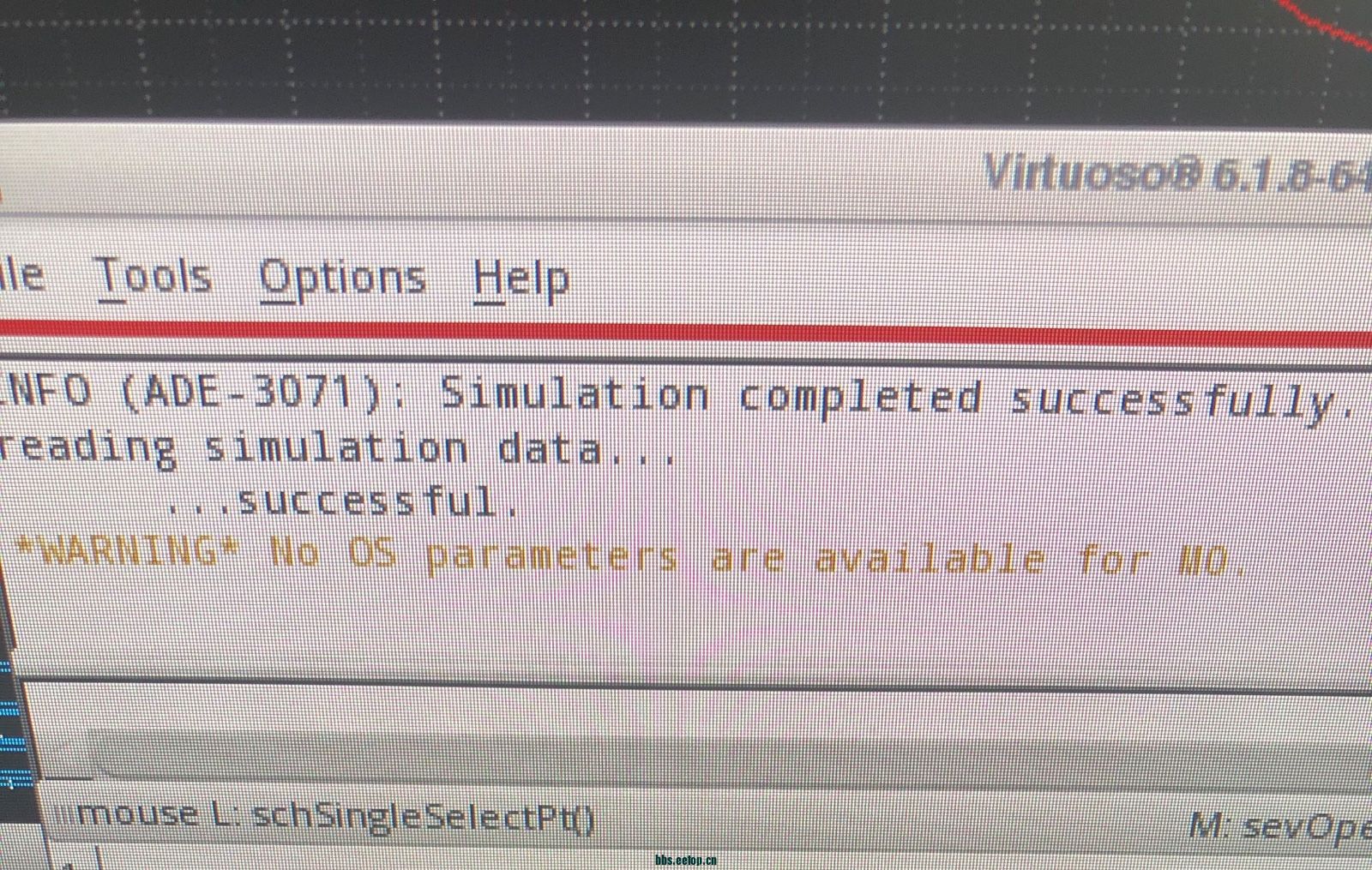

结果就是如下图所示，OS并没有输出哎；

这个正常不？

saber567



jcxwzy 发表于 2021-6-9 17:02
我先再DC里配置扫Vgs，然后扫完点OS；

结果就是如下图所示，OS并没有输出哎；

喔喔， 我等了 你找一下 ADE  環境上，我記得有可以儲存 電壓 電流 power ....etc 等等資訊的地方

勾起來再試試看 。

jcxwzy



saber567 发表于 2021-6-9 17:31
喔喔， 我等了 你找一下 ADE  環境上，我記得有可以儲存 電壓 電流 power ....etc 等等資訊的地方

勾起 ...

这个在哪里勾选哇？

LJr



jcxwzy 发表于 2021-6-9 17:41
这个在哪里勾选哇？

你好，请问一下您的问题解决了吗？我也遇到了同样的问题
