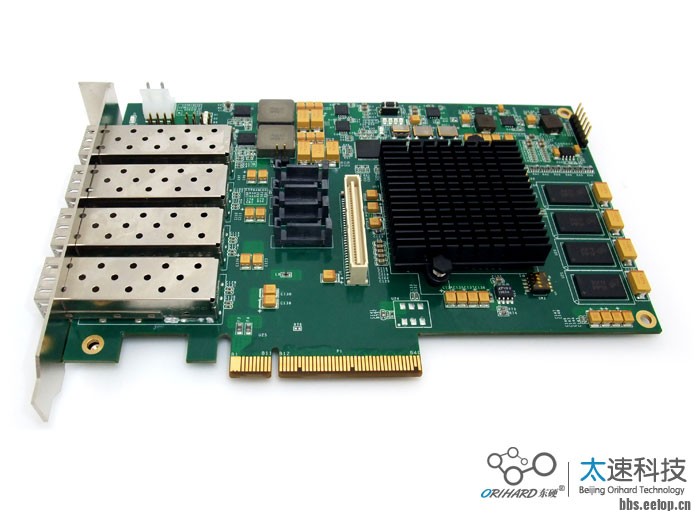

一、板卡概述

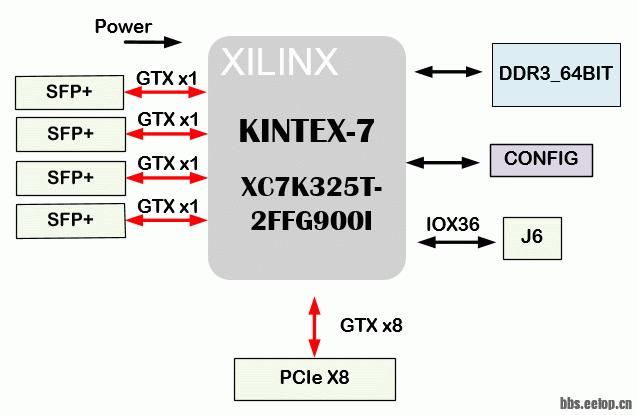

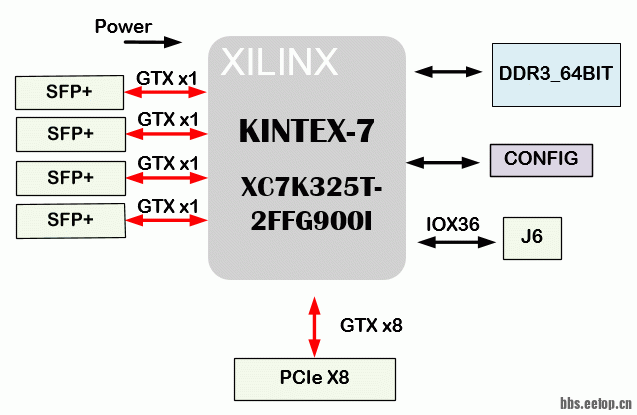

   板卡主芯片采用Xilinx公司的XC7K325T-2FFG900 FPGA，pin_to_pin兼容FPGAXC7K410T-2FFG900，支持8-Lane PCIe、64bit DDR3、四路SFP+连接器、四路SATA接口、内嵌16个高速串行收发器RocketIO GTX，软件具有windows驱动。

二、功能和技术指标：

板卡功能	参数内容
主处理器	Xilinx XC7K325T-2FFG900I
板卡标准	PCI EXPRESS CARD REV. 1.1，全高，2/3长卡
电气规范	支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准
板载缓存	1路 64bit DDR3， 容量2GByte
加载Flash	128Mbit @PC28F128MAP30
高速接口	PCIeX8 4路光纤SFP+，支持万兆以太网，Aurora，RapidIO协议
低速接口	18路LVDS或者36路 LVTTL IO
板卡尺寸	177.64*111.07
板卡重量	（含散热片）
板卡供电	+12V@3A
板卡功耗	36W
工作温度	Industrial  -20℃到+65℃

三、接口测试软件:

板卡功能	参数内容
主处理器	XC7K325T-2FFG900I
软件版本	ISE14.7
编程语言	Verilog
板卡接口测试程序	DDR测试、PCIe IO模式测试，GPIO测试程序，光纤Aurora测试程序
板卡接口应用程序	PCIe V2.0 XDMA 测试FPGA程序， Windows 7，Linux驱动程序



四、应用领域

  光纤数据收发，隔离，加速计算。

光纤数据收发，隔离，加速计算
