完全看不懂的LDO分析，请各位高手帮忙看一下？

RENTAO1

遇到了一个LDO，分析不清楚两点，想跟大家讨论一下，输入电压为6-18V，输出电压为5V

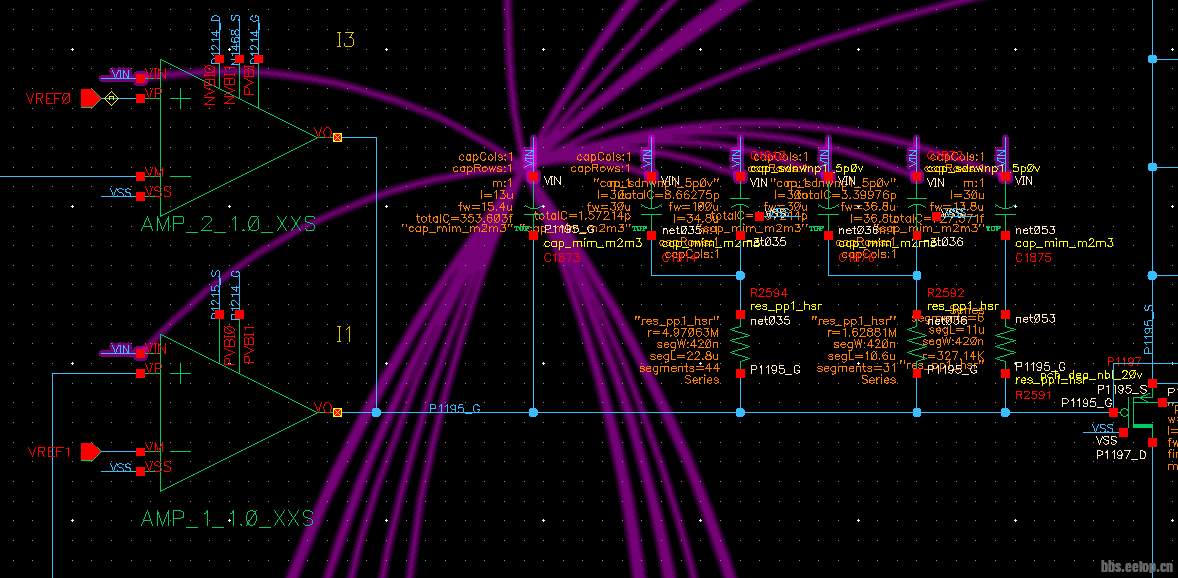

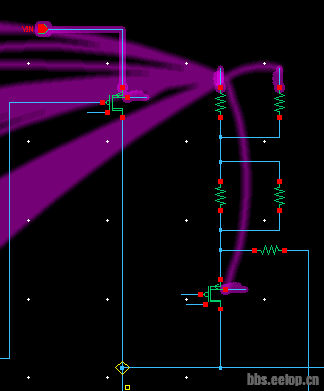

1.该LDO左半部分接的电容与电阻不懂为啥要这么接？
2.两个运放的作用在哪里？

wangjius

猜测：1）补偿；2）PSRR提高

RENTAO1



wangjius 发表于 2025-9-24 16:50
猜测：1）补偿；2）PSRR提高

可以详细分析一下吗？谢谢

迷路大脸猫

用visio或者草稿画出简略图吧，方便自己做笔记也

ericking0

几点建议吧：
1. 指标需要更清楚一点，capless和cap couple差别很大的，2mA的自用regulator和100mA的regulater差别还是很大的；

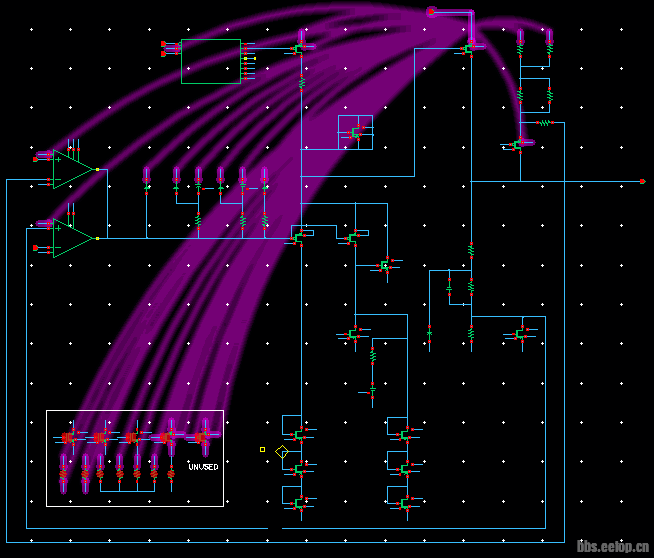

2. 连接关系用highlight marker比netlist highlight还是好很多的；
3. 器件摆放间隔是有讲究的，能看不重叠看清楚，也能fit时能看清楚；
回到你的问题：
1. 感觉是补偿；

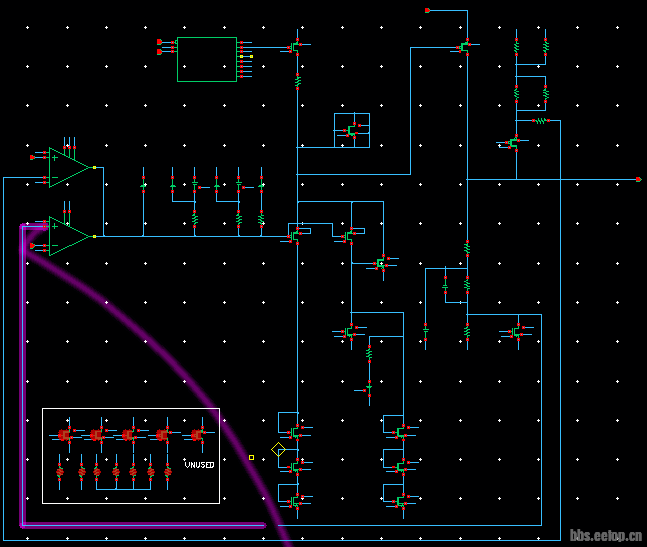

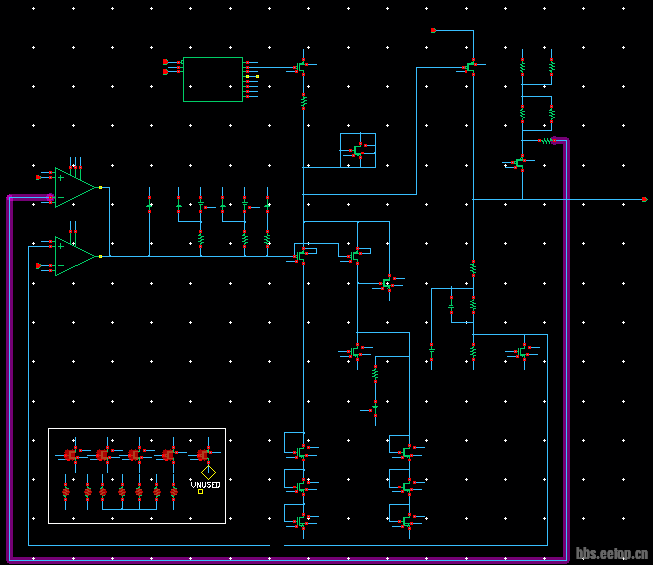

2. 下面那个运放是主环路，上面那个你确定是运放吗？

RENTAO1



ericking0 发表于 2025-9-25 09:30
几点建议吧：
1. 指标需要更清楚一点，capless和cap couple差别很大的，2mA的自用regulator和100mA的regula ...

嗯呢 确定是一个运放，但上面那个环路看不明白

风吹荷叶e



RENTAO1 发表于 2025-9-25 10:20
嗯呢 确定是一个运放，但上面那个环路看不明白

确实要画个草图，从那3个图上看不到细节信息，其他人没法帮你分析。
