GP315，一款PWM转4-20mA线性输出，二线制仪表工控专用芯片

zjqmyron

[size=1.412em]1.简介

[size=1.412em]

GP315是一个数模转换器，数字接口为PWM端口，输出两线制500uA-25mA，初始输出模拟量误差小于0.1%，输出电流线性度误差小于0.03%（两点校准）。主要针对有性能要求的传感器、仪器仪表和工控用户开发，满足用户的多样化输出需求。

[size=1.412em]2.特性

[size=1.412em]

GP315/316将PWM信号输入，线性转换成550uA-25mA的模拟电流输出。

输入PWM信号范围2.2%-100%

输入PWM信号的频率范围: 50Hz to 50KHz

输入PWM信号高电平：2.7V-5.5V

两线制环路电流输出：550uA-25mA

内部基准输出：2.5V（GP315） 4.096V（GP316）（温度系数：20ppm typ 暂不开放）

内部LDO输出：5V（最大带载能力10mA）

输出误差：±0.1%满量程FSR

内置过温保护、过流保护

输出电流线性度误差 ：0.03% （4mA和20mA两点校正）

电源电压：8V - 36V

封装：EMSOP10

功耗：550uA typ

启动时间：<1ms

工作温度：-40°C to 125°C

[size=1.412em]3.外围电路

[size=1.412em]

                                        GP315外围电路

[size=0.882em]用户可以在输出端接保护性器件，例如桥堆、ESD二极管、TVS管、放电管等。

[size=0.882em]TVS选择大于VCC，选择单向TVS，如24V供电可以选择SMBJ28A/SMBJ33A。

[size=0.882em]由于热量转移到三极管上，此时三极管需要较大封装，建议BCP56（SOT223）/2SD882（TO252）。

[size=0.882em]用户可接电桥用于防反接处理。

[size=0.882em]发射极电阻建议使用较大封装如1206，最小建议0805封装。

[size=0.882em]RIN需使用高精度低温漂电阻，推荐封装0603。

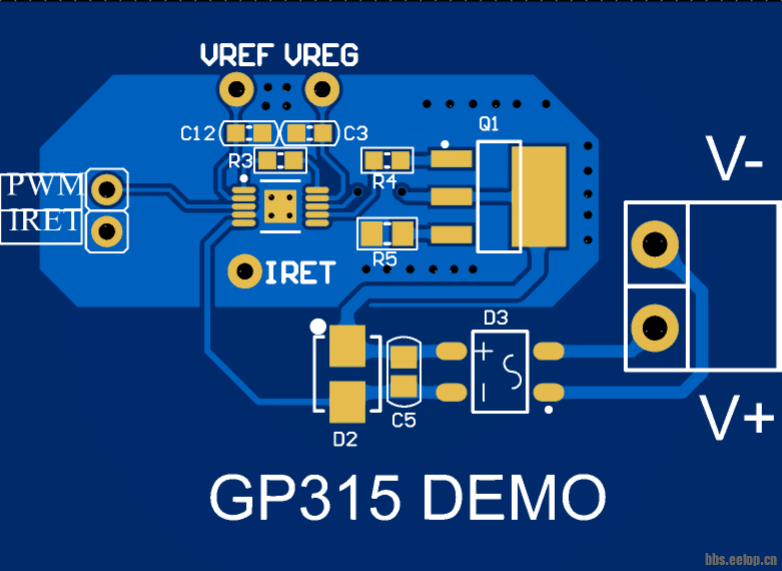

                                GP315测试demo
