外围电路极简，支持电压电流一体式输出——GP8600

zjqmyron

[size=1.412em]1.简介

GP8600是一个数模转换器，数字接口为I2C和PWM双端口，输出为多合一接口，三线制0/4-20mA,三线制电压0-5V/0-10V/0-6V/0-12V。PWM输入时支持0-6V/0-12V/0-20mA （由Rset决定）/4-20mA（截取使用） 。初始输出模拟量误差小于0.2%，输出电压/电流线性度误差小于0.05%。主要针对成本要求敏感的传感器、仪器仪表和工控用户开发，单端口输出电压电流，满足用户的多样化输出需求。

[size=1.412em]2.特性

16bit分辨率和单调性

I2C输入信号范围：0x0000-0xFFFF

I2C时钟：400KHz

PWM输入信号范围：0%-100%（默认PWM功能输入，可使用I2C关闭PWM功能改变为I2C输入）

PWM接收频率：50Hz-5KHz

电压/电流输出可共用一个端口输出

电流版本支持三线制：0-20mA（量程由Rset设置)，4-20mA （截取使用）

电压输出：0-5V/0-10V以及1.2倍超量程输出0-6V/0-12V

PWM输入时支持0-6V/0-12V/0-20mA（由Rset决定）/4-20mA（截取使用）四种输出

内部LDO输出：4.8V（为内部基准电压，对外使用建议使用扩流方式使用）

输入I2C信号高电平： 2.7-5.5V

输入PWM、MSEL、RSEL信号高电平：2.7-5.5V

输出误差：±0.2%满量程FSR

内部基准温度系数：20ppm/℃ typ

内置过温保护、过流保护

输出电压/电流线性度误差 ：0.05% typ （两点校正后）

电源电压：8V - 28V（0-5V/0-6V最小供电电压8V，0-10V输出最小供电电压11V，推荐12V供电；

0-12V建议15V供电）

GP8600A为PWM/I2C双接口输入，只有A1可做地址位；GP8600B为I2C输入，A0/A1/A2可用

输出20mA条件下的阻性负载能力：250Ω@8V，450Ω@12V，750Ω@18V，1050Ω@24V

封装：ESOP10（建议增大散热面积，高温高电压使用注意散热处理）

功耗：<2mA

启动时间：<1ms

工作温度：-40°C to 85°C

[size=1.412em]3.外围电路

                                          PWM输入外围电路


                                           IIC输入外围电路

注意

用户可以在输出端接保护性器件，例如ESD二极管、TVS管、放电管等。

I2C上拉电阻建议选择1.5-5K，支持2.7-5.5V电平通信。

MSEL和RSEL高电平支持2.7-5.5V，可以单独配置，也可以和MCU相连自动配置。

RSET电阻一般使用高精度低温漂电阻，推荐0603封装。

TVS选择大于VCC，如24V供电可以选择SMBJ28A。

NPN三极管选择9013即可。

ESD增强部分，可以选择SR70类似的ESD防护二极管。

Rp一般选择10ohm，4KV以上浪涌防护，建议使用1206封装，最小0805封装。

输出的10nF需要选择50V以上耐压，

芯片底部焊盘接地处理，加大散热面积

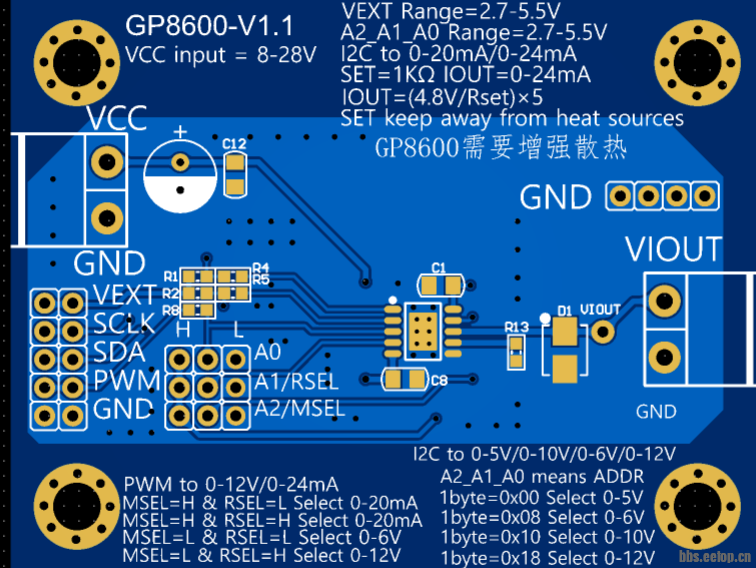

                                  8600demo外围电路
