[资料] MS3585无极性 RS-485 接口电路 工作电压范围 2.5V-6.0V

[复制链接]
发表于 昨天 15:34 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

×
产品描述:MS3585/MS3585M/MS3585D 是一款半双工、自适应总线极性、±20kV ESD、可应用于 RS-485 通信系统的收发芯片,传输和接收速率可高达 10Mbps。MS3585/MS3585M/MS3585D 可以实现A、B 无极性连接,在总线闲置的 76ms 内检测并自动纠正总线极性。片内集成的瞬态保护功能保护器件不受 IEC61000 静电放电(ESD)和瞬态放电(EFT)的影响。此器件具有宽的共模电压范围,适合于长电缆运行的多点应用。

主要特点:

• 总线引脚保护

±20kV 的人体模型(HBM)保护

±12kV IEC61000-4-2 接触放电

+4kV IEC61000-4-4 快速瞬态突发

• 115ms 内 A、B 极性纠正

• 总线最大连接个数:256

• 数据速率:300bps 至 10Mbps(5V 电源)

• 工作电压范围 2.5V-6.0V

• 三态输出

• 半双工









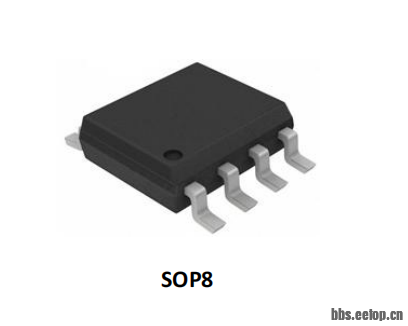

添加图片注释,不超过 140 字(可选)









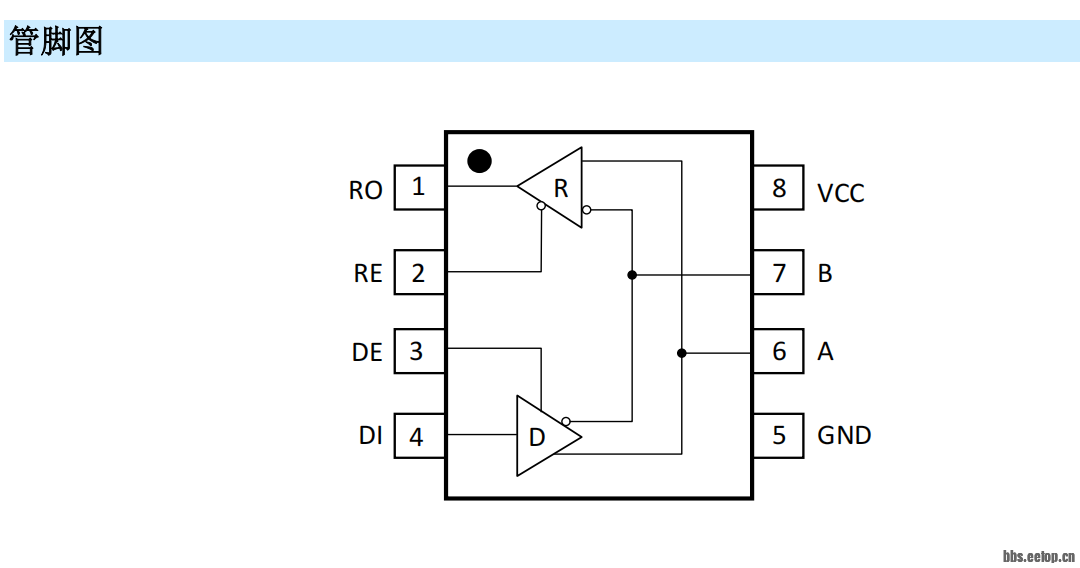

添加图片注释,不超过 140 字(可选)









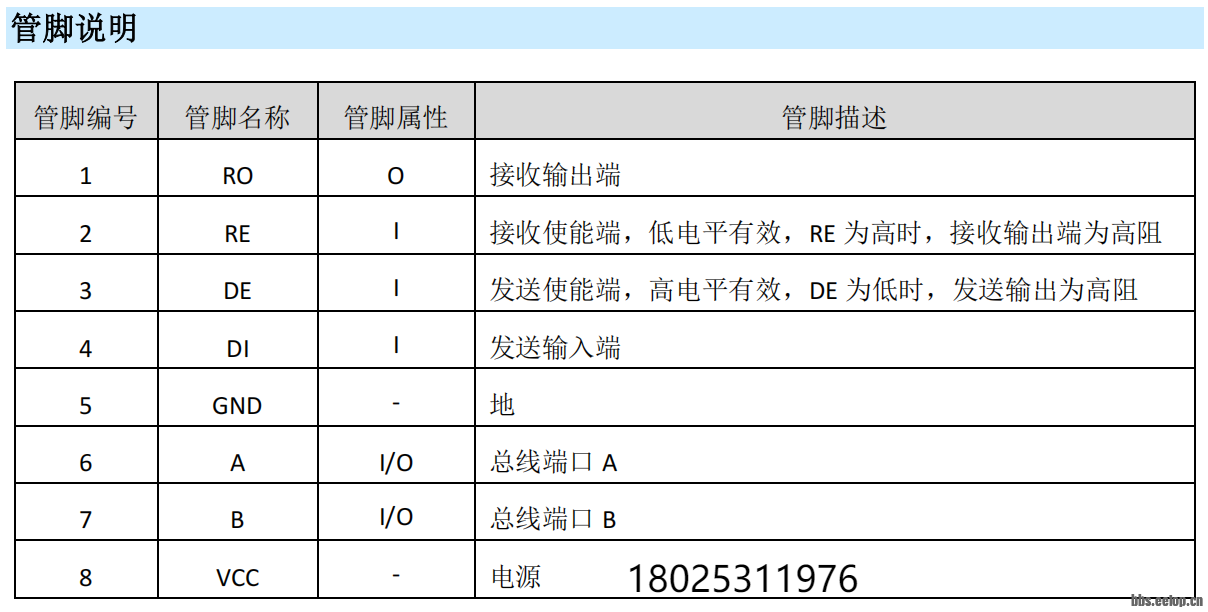

添加图片注释,不超过 140 字(可选)

极限参数

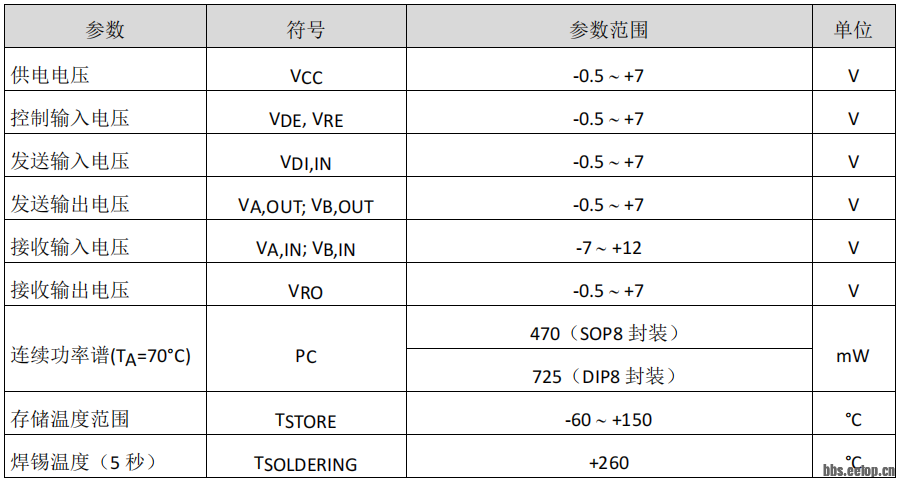

芯片使用中,任何超过极限参数的应用方式会对器件造成永久的损坏,芯片长时间处于极限工作 状态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出,并不代表芯片可以正常工作在 此极限条件下。









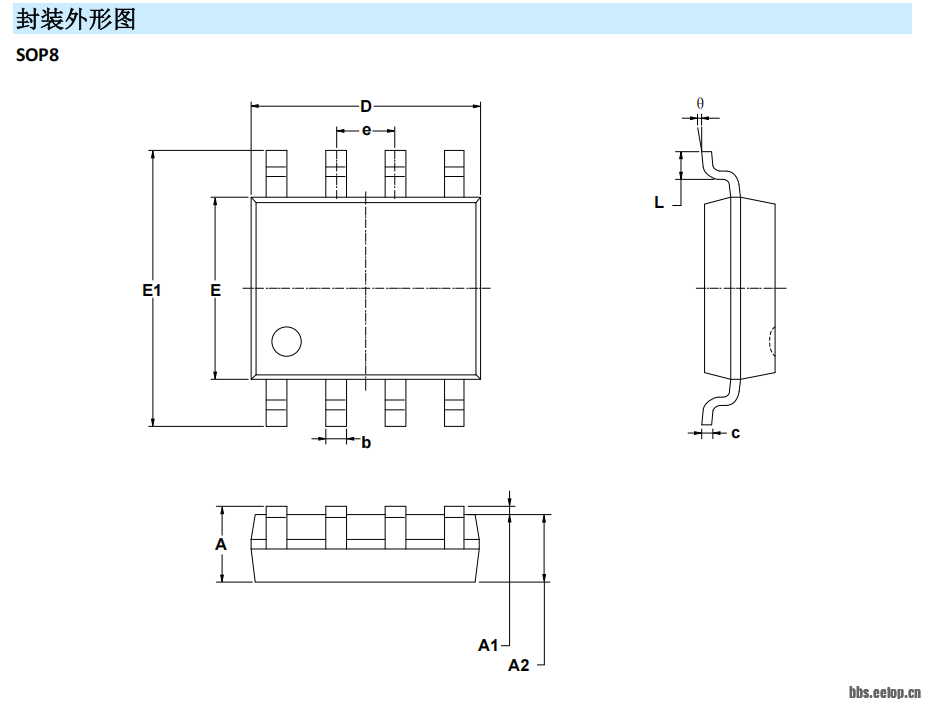

添加图片注释,不超过 140 字(可选)









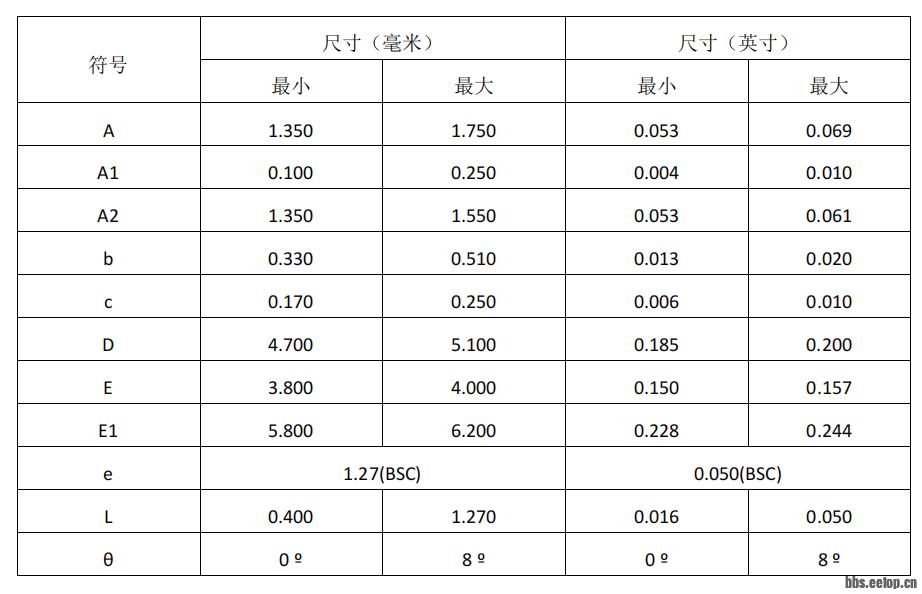

添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)

应用场景:

工业自动化

电表

加热、通风和空调环境系统(HVAC)

DMX512 网络

过程控制、运动控制

更多资料更多型号推荐 180 Maisie 2531 1976 技术支持 样品支持。
