[资料] MS39234 低压四个半桥驱动器 直流无刷驱动 2.8A 的峰值电流 独立 EN/IN 半桥控制逻辑

[复制链接]
发表于 3 小时前 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

×
产品描述:

MS39234 是一款低压四个半桥驱动器。它可应用于低电压及电池供电的运动控制场合,并且内置了电荷泵来提供内部功率 NMOS 所需的栅极驱动电压。MS39234 可以提供最高 2.8A 的峰值电流,其功率电源供电范围从 1.8V 到 10V,模拟电源供电范围从 1.8V 到 6V。半桥由 EN/IN 逻辑控制,并且当所有的 ENx=0V 超过 3ms 时,进入待机模式。

主要特点:

• 四个半桥驱动器,低输出导通电阻,420mΩ(HS+LS)

• 2.8A 峰值电流能力

• 功率电源供电范围:1.8V 到 10V

• 模拟电源供电范围:1.8V 到 6V

• 独立 EN/IN 半桥控制逻辑

• 待机模式下,功耗不超过 120nA@VS<6V

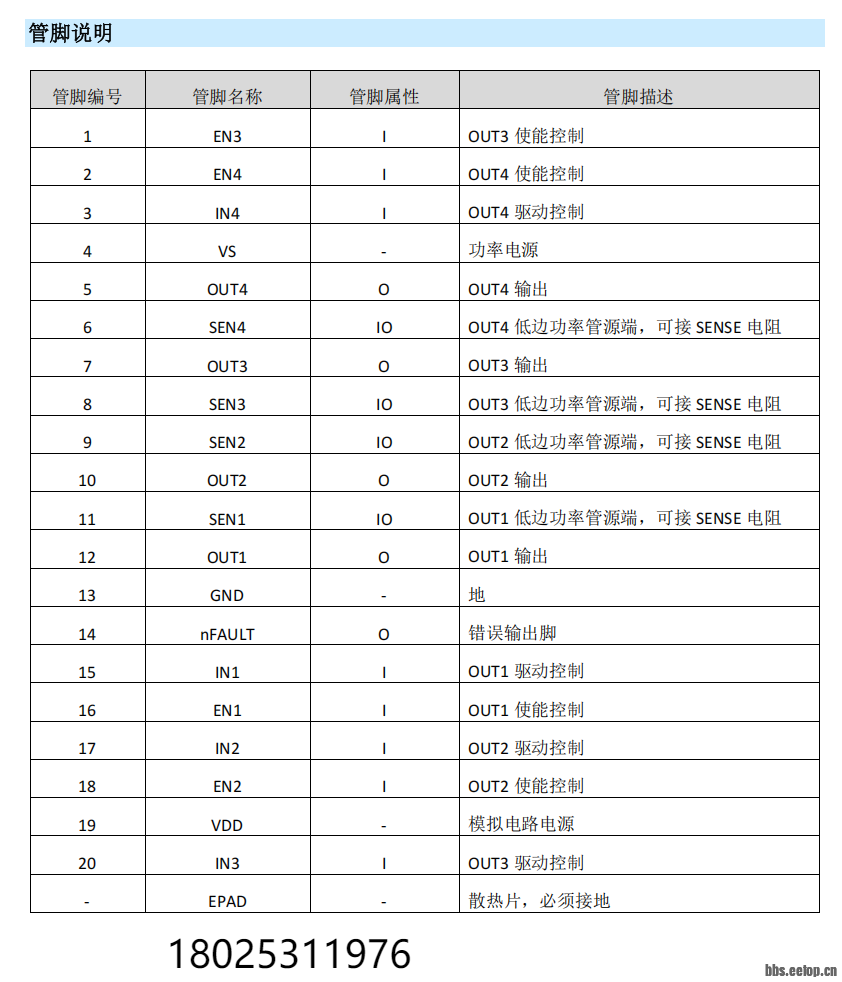

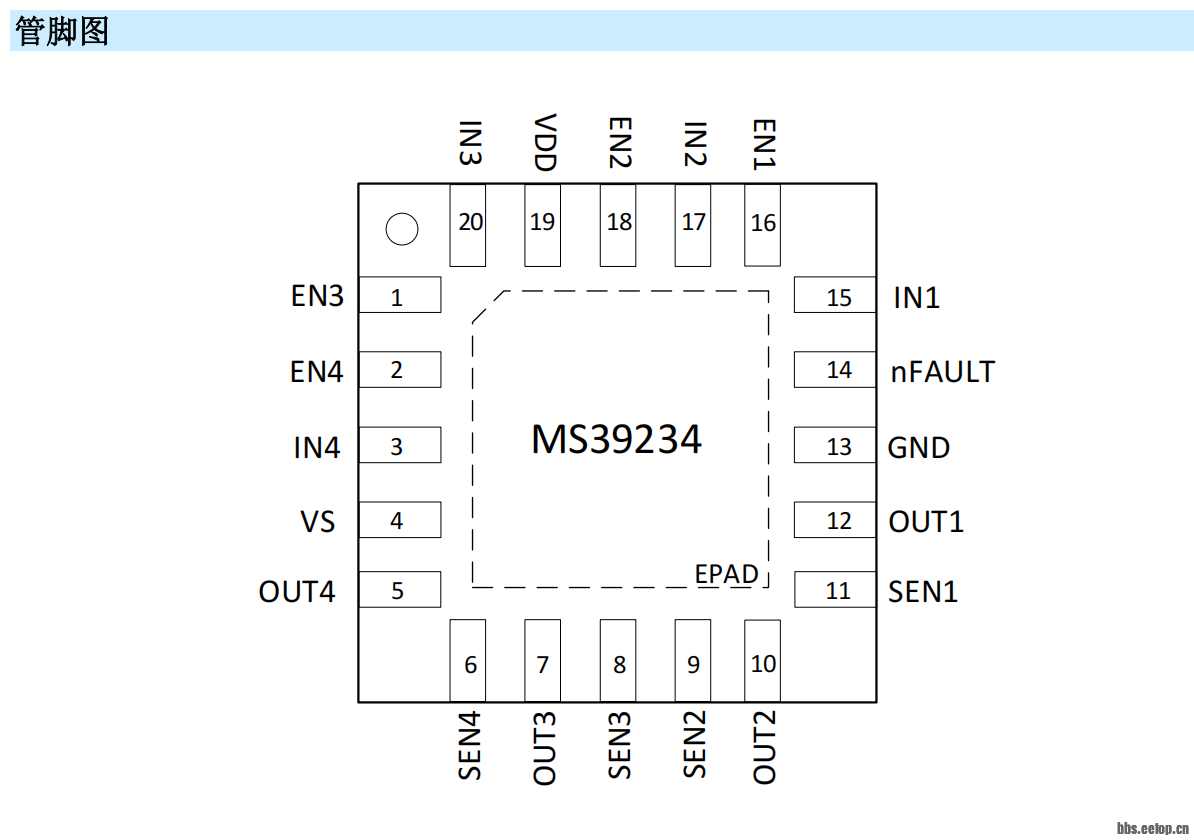

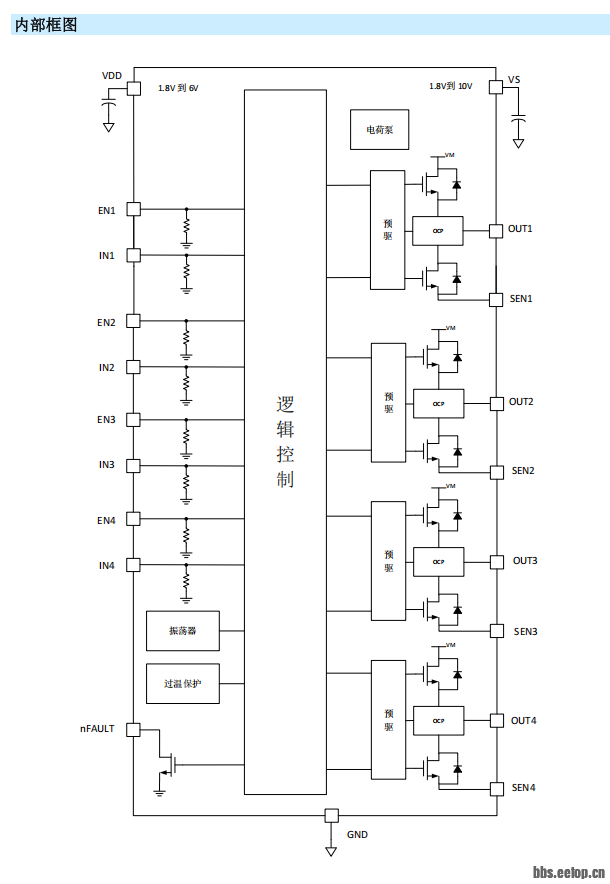

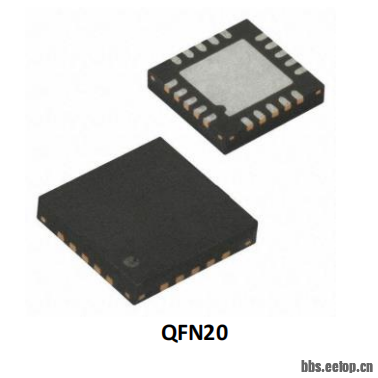

• QFN20 封装(背部散热片),3mmx3mm

• 保护功能:过流保护、短路保护、欠压保护以及过温保护









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)

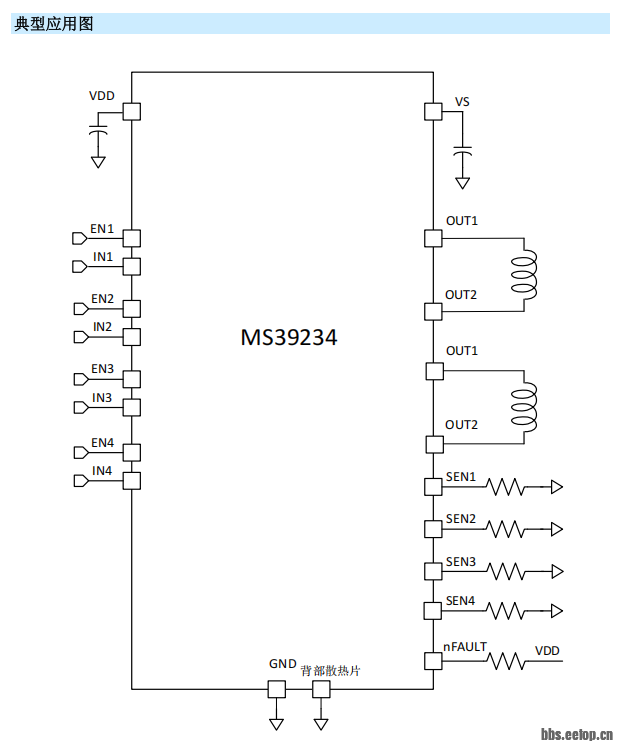

应用场景:

电池供电、步进电机、直流电机

机器人

便携式医疗电子设备

多资料更多型号推荐 180 Maisie 2531 1976 技术支持 样品支持。
