MS32008N/MS32008N1/MS32008N2 是一款多通道电 机驱动芯片，其中包含两路步进电机驱动，一路直流电 机驱动；每个步进电机驱动通道的最大工作电流 1.0A； 支持两相四线与四相五线步进电机。 MS32008N 采用可选的 I 2C 或 SPI 串行总线控制模 式，兼容 1.8V/3.3V/5V 的标准工业接口。 MS32008N1/MS32008N2 采用 I 2C 通信模式，兼容 1.8V/3.3V/5V 的标准工业接口。

主要特点

双路步进电机驱动，1/1 步进至

1/256 步进可配置，最大工作电流 1A

可选的 I 2C 或 SPI 串行总线通信控制

指令缓存功能，电机按照当前指令转

动时，预存下一条指令

集成一个直流电机驱动，

最大工作电流 0.8A

内置系统时钟，省去外部时钟需求

软件低功耗模式，硬件低功耗模式

QFN24 封装、QFN20 封装 （背部散热片）

应用

机器人，精密工业设备

摇头机

监控摄像机

云台

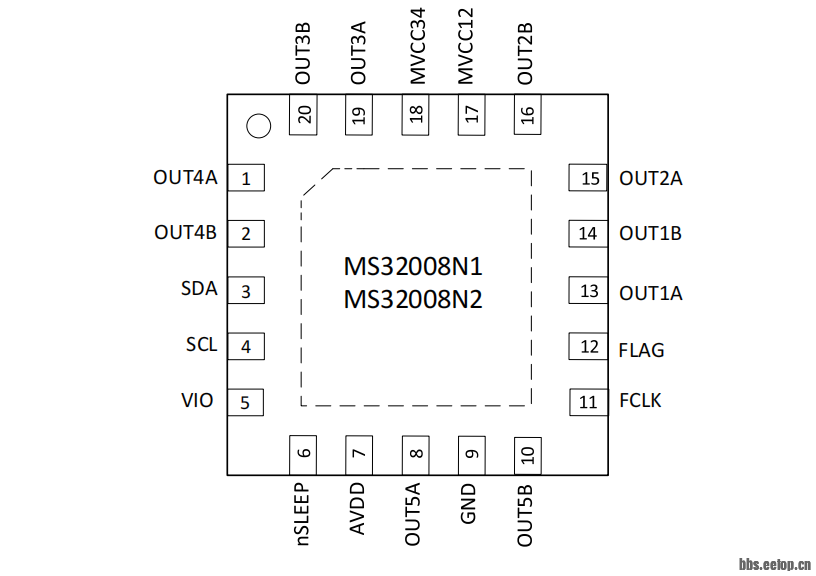

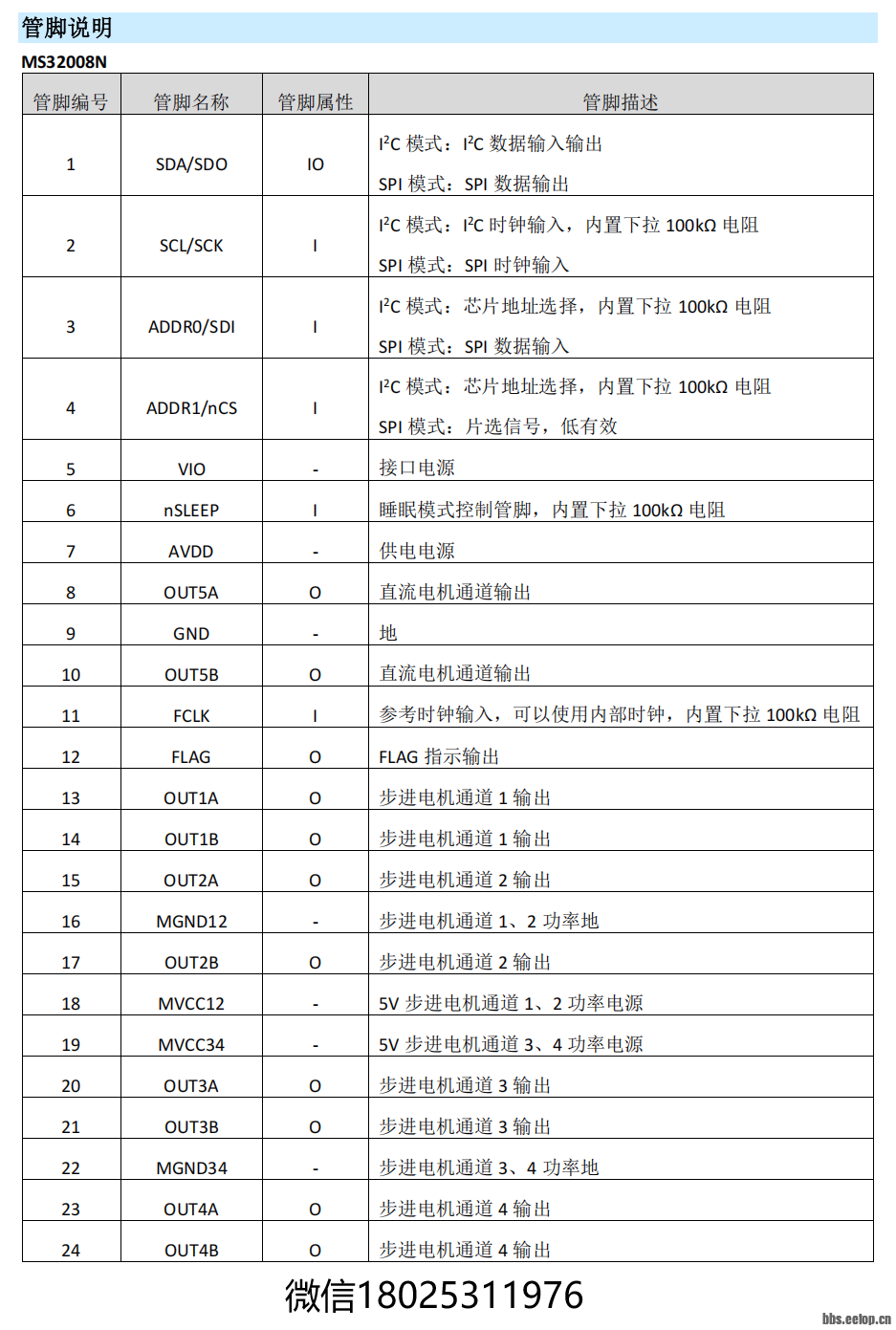

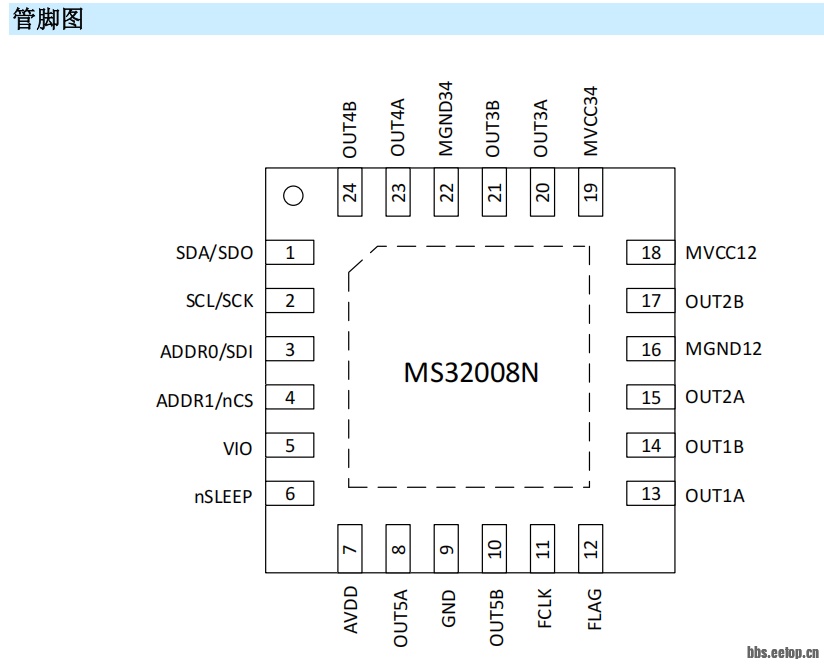

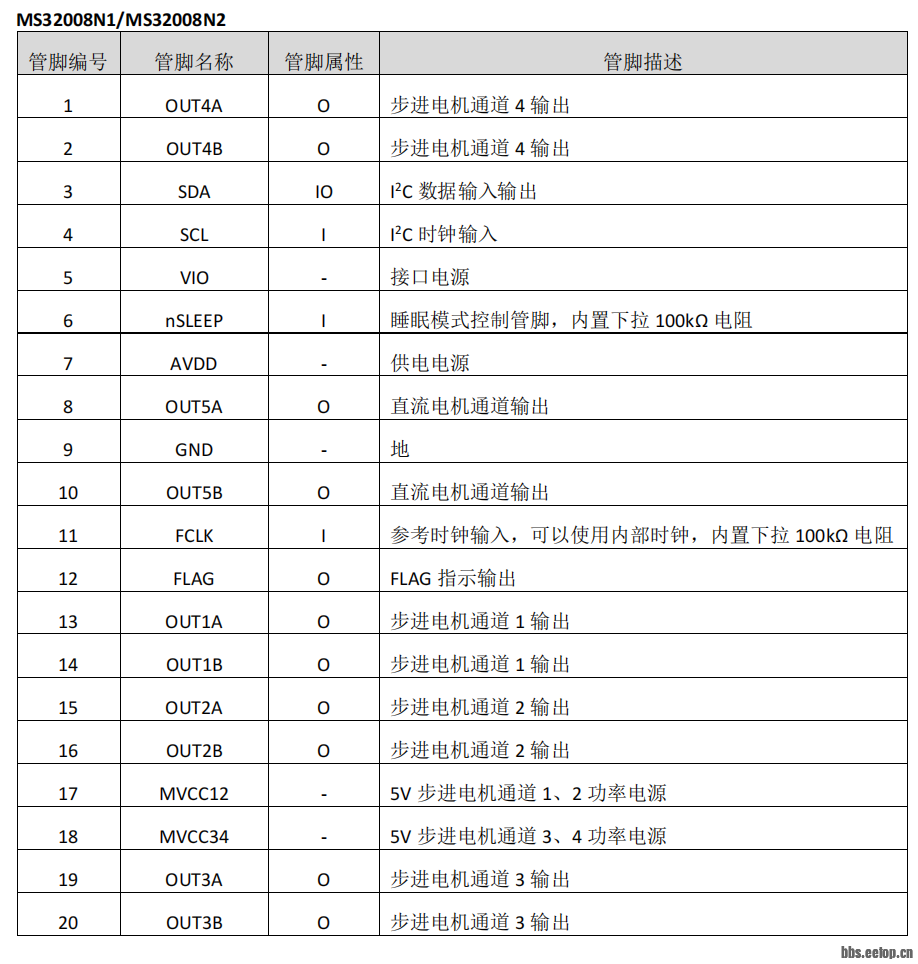

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

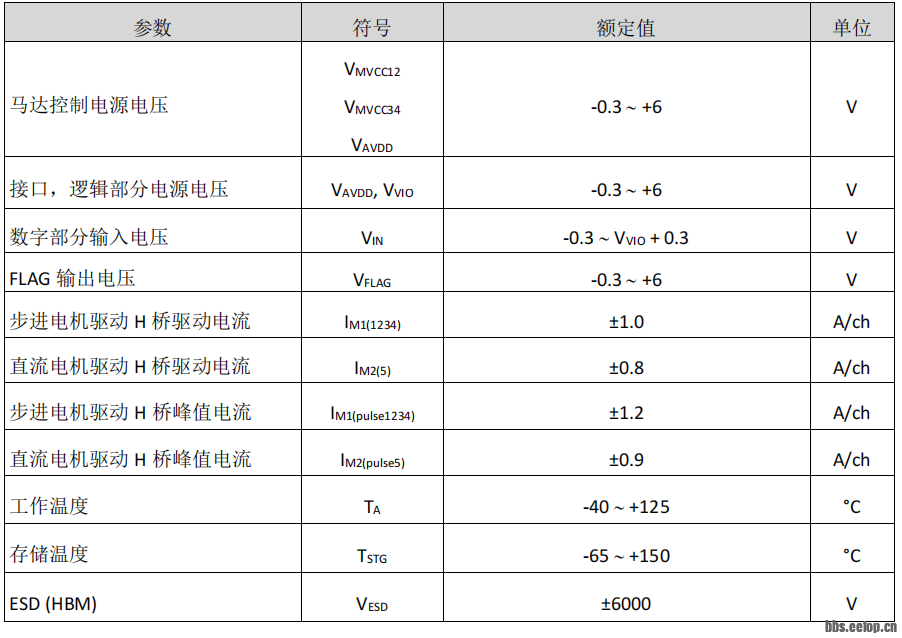

极限参数

芯片使用中，任何超过极限参数的应用方式会对器件造成永久的损坏，芯片长时间处于极限工作 状态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出，并不代表芯片可以正常工作在 此极限条件下。

添加图片注释，不超过 140 字（可选）

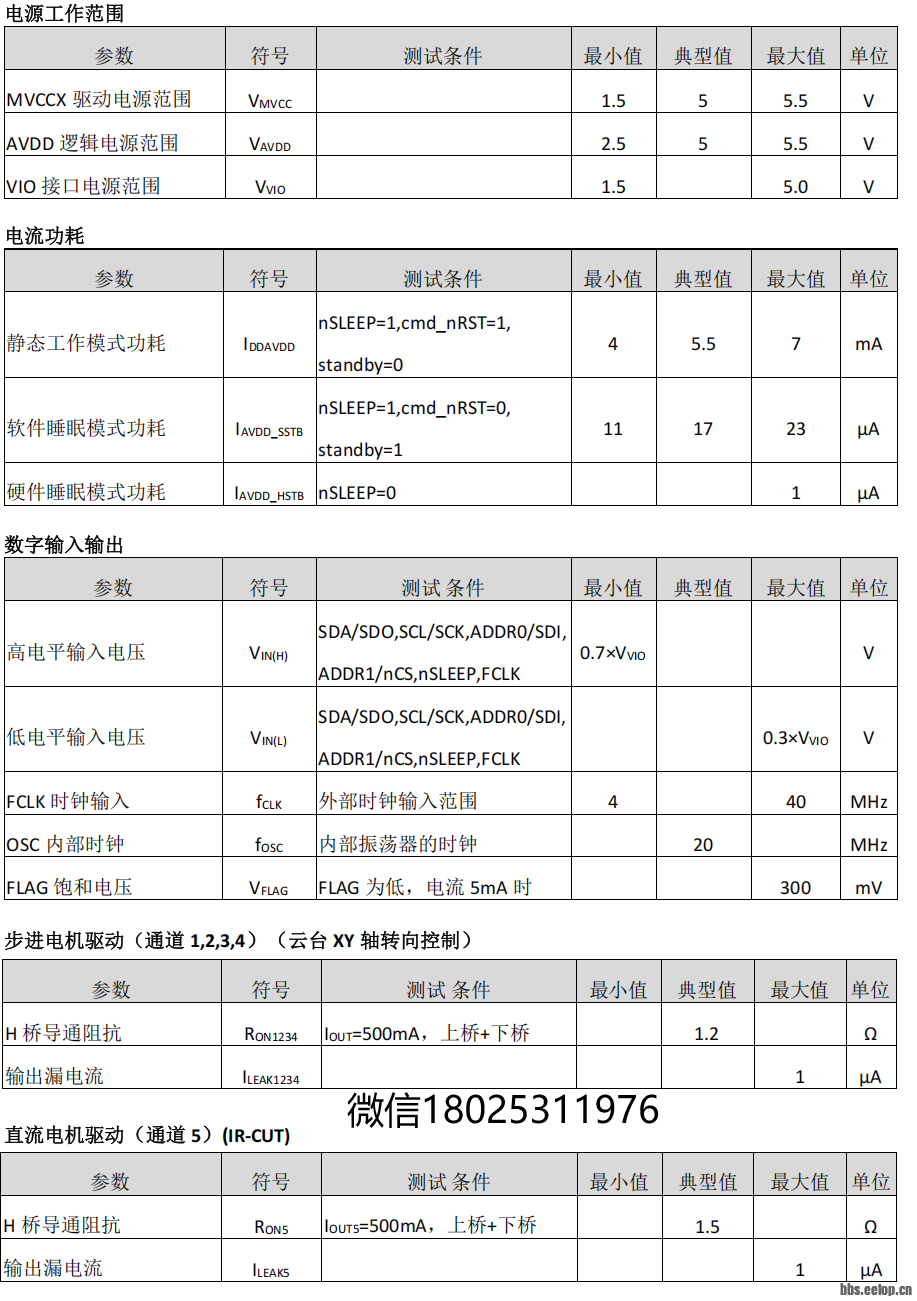

电气参数 VMVCC12=VMVCC34=5V, VAVDD=5V, VVIO=3.3V. 注意：没有特别规定，环境温度为TA = 25°C ±2°C。

添加图片注释，不超过 140 字（可选）

功能描述

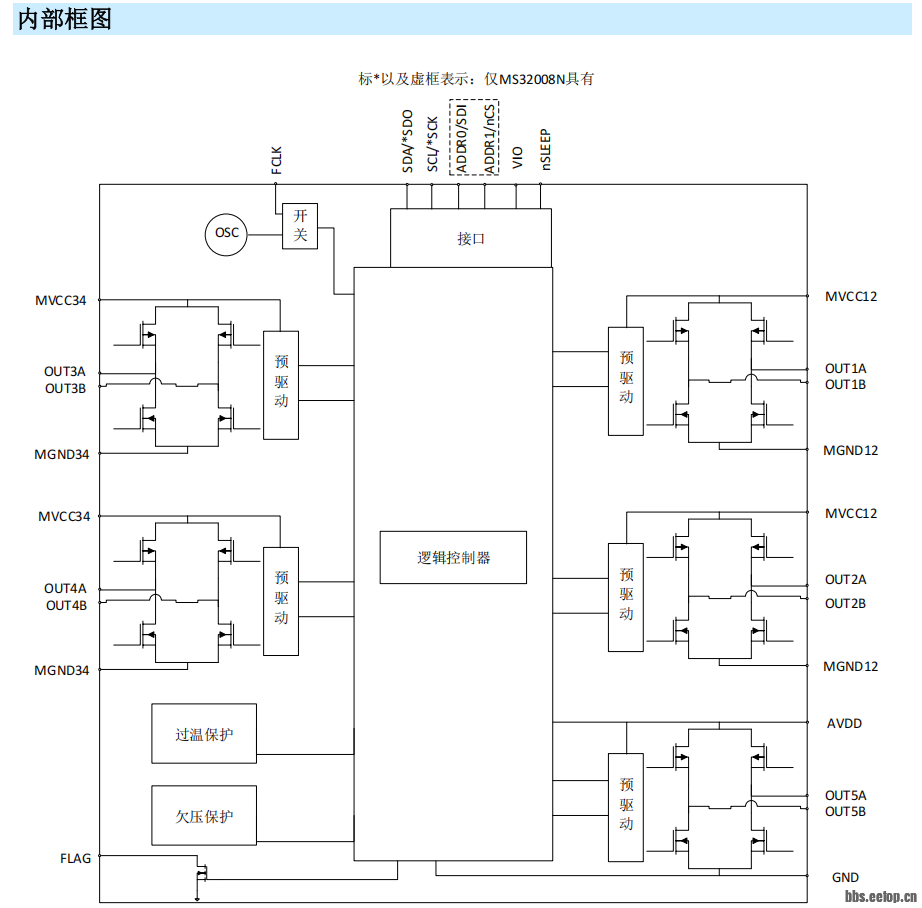

MS32008N/MS32008N1/MS32008N2 总共集成了两路步进电机驱动器与一路直流电机驱动器，可通 过 I 2C 总线去控制电机的转动。步进电机控制器可以选择整步进1/256 步进的步进模式，系统上一般 用来做小云台 X、Y 轴的运动控制。直流电机控制也是通过 I 2C 设置内部的寄存器，来控制电机的正 转、反转、刹车、自由旋转这四个状态，系统上可以用来做 IR-cut 的控制。 MS32008N 可选择使用 I 2C（默认）或者 SPI 通信，通信端口复用；MS32008N1/MS32008N2 仅使用 I 2C 通信。
