1. 摘要：核心发现与结论概述
本报告基于对基本半导体（BASiC）62mm SiC MOSFET半桥模块BMF540R12KA3及其驱动方案的详尽分析，并与传统IGBT模块进行对比，系统地阐述了碳化硅（SiC）技术在电力电子应用中实现对绝缘栅双极晶体管（IGBT）模块全面取代的内在逻辑。分析结果表明，SiC MOSFET技术凭借其卓越的电气性能、显著提升的系统级效率与功率密度，以及由先进封装材料保障的长期可靠性，共同构成了无可辩驳的技术优势。这些优势最终转化为更低的总拥有成本（TCO）和战略上的压倒性优势，使得在新建的高性能电力电子设计中，SiC模块对IGBT模块的“全面取代”不仅是一种可能，更是一种技术和经济上的必然趋势。

核心结论



效率革命： SiC模块大幅降低了导通损耗和开关损耗。在仿真电机驱动应用中，SiC模块实现了99.39%的整机效率，远高于IGBT模块的97.25%，总损耗降低超过78% 。
功率密度突破： SiC模块的低损耗特性使其能够以更高的开关频率运行（例如，从IGBT的6kHz提升至12kHz），从而显著减小无源元件（如电感器和电容器）的尺寸和重量，实现系统小型化和轻量化 。
可靠性跃升： 采用氮化硅（Si3​N4​）陶瓷覆铜板作为基板，SiC模块展现出优异的热循环能力，相比传统氧化铝（Al2​O3​）和氮化铝（AIN）基板，能承受超过1000次温度冲击，从根本上解决了传统模块的主要失效模式，延长了系统寿命 。

生态系统成熟： 具备米勒钳位等关键功能的专用驱动解决方案的出现，标志着SiC技术生态系统的日趋成熟，极大地简化了设计过程，加速了市场采纳 。

2. 引言：62mm模块平台与SiC vs. IGBT的范式转变
62mm封装作为高功率工业应用中的一个长期标准，其历史渊源深植于IGBT技术。这一通用且坚固的封装平台，长期以来一直是工业变流器、UPS、电机驱动和辅助牵引等领域的核心组件。然而，随着对更高效率、更小尺寸和更高性能需求的日益增长，这一久经考验的封装平台也成为了新兴的SiC技术与传统IGBT技术角逐的关键战场。
从材料科学角度看，SiC与IGBT所基于的硅（Si）存在根本性差异。SiC是一种宽禁带半导体材料，其禁带宽度（Eg​≈3.2 eV）远大于硅（Eg​≈1.12 eV）。这一特性赋予了SiC更高的临界击穿电场强度（约是硅的10倍）和更高的热导率（约是硅的3倍），使得SiC器件能够在更高的电压、温度和频率下运行，同时拥有更小的体积和更低的损耗。IGBT则通过在结构中引入P-N-P-N晶闸管效应来降低导通损耗，但这一设计也带来了显著的拖尾电流和反向恢复损耗，严重限制了其开关频率的提升。这种内在的物理差异是SiC优越性的根源，也是本报告后续所有分析的基石。
本报告旨在通过对基本半导体BMF540R12KA3等具体商业SiC模块的深入分析，并结合提供的双脉冲测试及系统仿真数据，系统论证SiC模块为何能够在62mm功率平台上全面取代IGBT模块。

3. 器件层面：SiC的电气与热性能优势

3.1. 导通性能：低导通电阻的优势
在功率半导体器件中，导通损耗是总损耗的重要组成部分，其大小由导通电阻（对于MOSFET）或饱和压降（对于IGBT）决定。基本半导体BMF540R12KA3模块的典型导通电阻（RDS(on)​）为2.5 mΩ（Tvj​=25∘C）和4.3 mΩ（Tvj​=175∘C） 。另一款BMF360R12KA3模块的典型$R_{DS(on)}
$则为3.7 mΩ（$T_{vj}=25^{\circ}C$）和6.4 mΩ（$T_{vj}=175^{\circ}C$） 。更低的$R_{DS(on)}$直接导致更小的导通损耗（Pcond​=I2×RDS(on)​）。
更深层次的意义在于，SiC MOSFET的导通电阻具有正温度系数，即$R_{DS(on)}随温度升高而增大。这与IGBT的饱和压降V_{CE(sat)}在特定电流下通常表现出的负温度系数形成鲜明对比。IGBT的负温度系数特性意味着，当并联器件中的一个由于某种原因（如散热不均）温度升高时，其V_{CE(sat)}$反而会下降，从而吸引更多的电流，导致温度进一步升高，最终形成恶性循环，可能引发热失控。相反，SiC MOSFET的正温度系数提供了一种天然的被动均流机制。当某颗SiC芯片温度升高时，$R_{DS(on)}$增大，其分担的电流会自动减少，从而避免了电流集中的风险，极大地简化了并联设计，提升了高电流应用中系统的稳定性和可靠性。这对于储能系统、新能源汽车牵引逆变器等大规模并联应用至关重要。

3.2. 动态开关特性：高频革命的驱动力

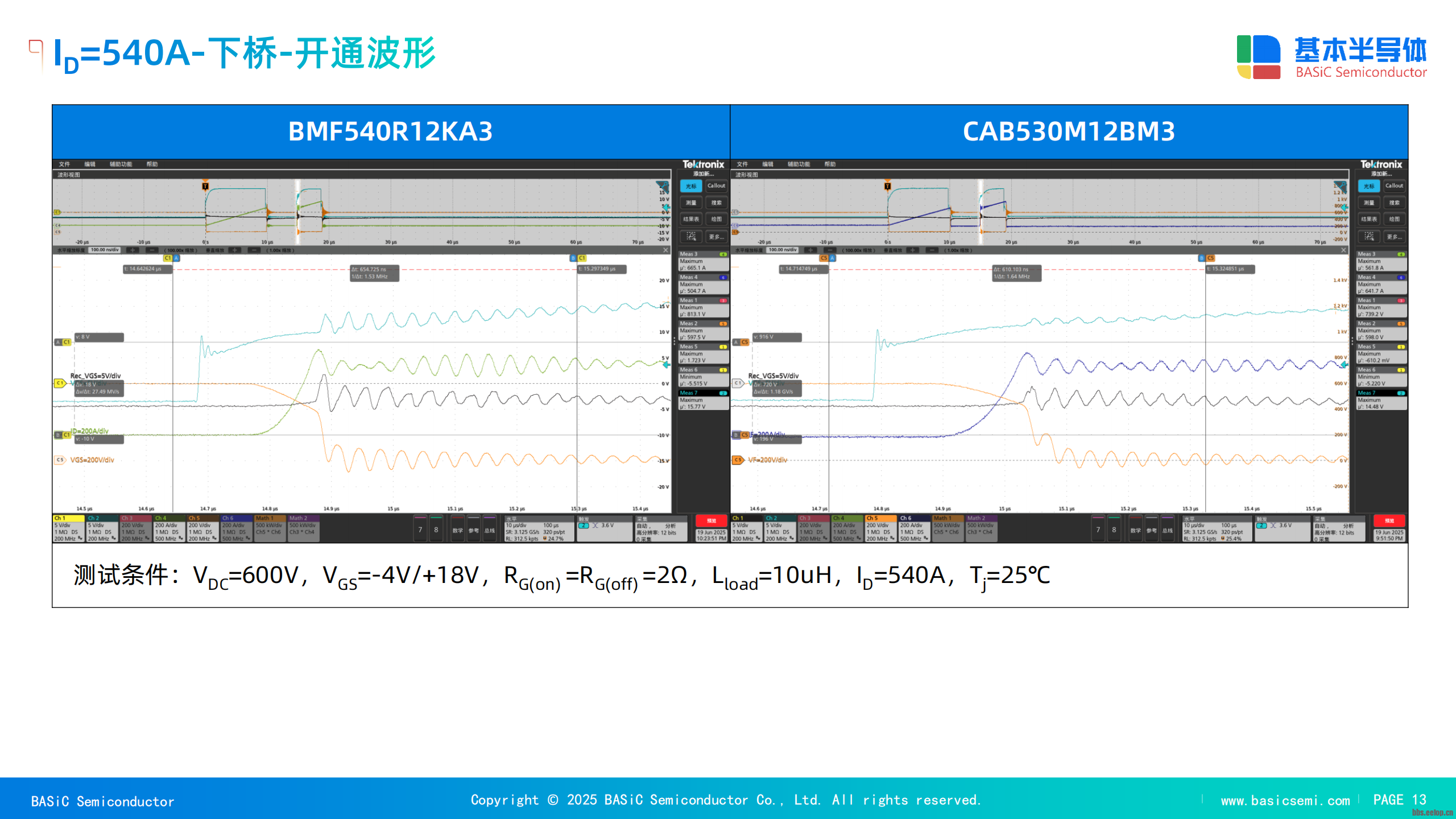

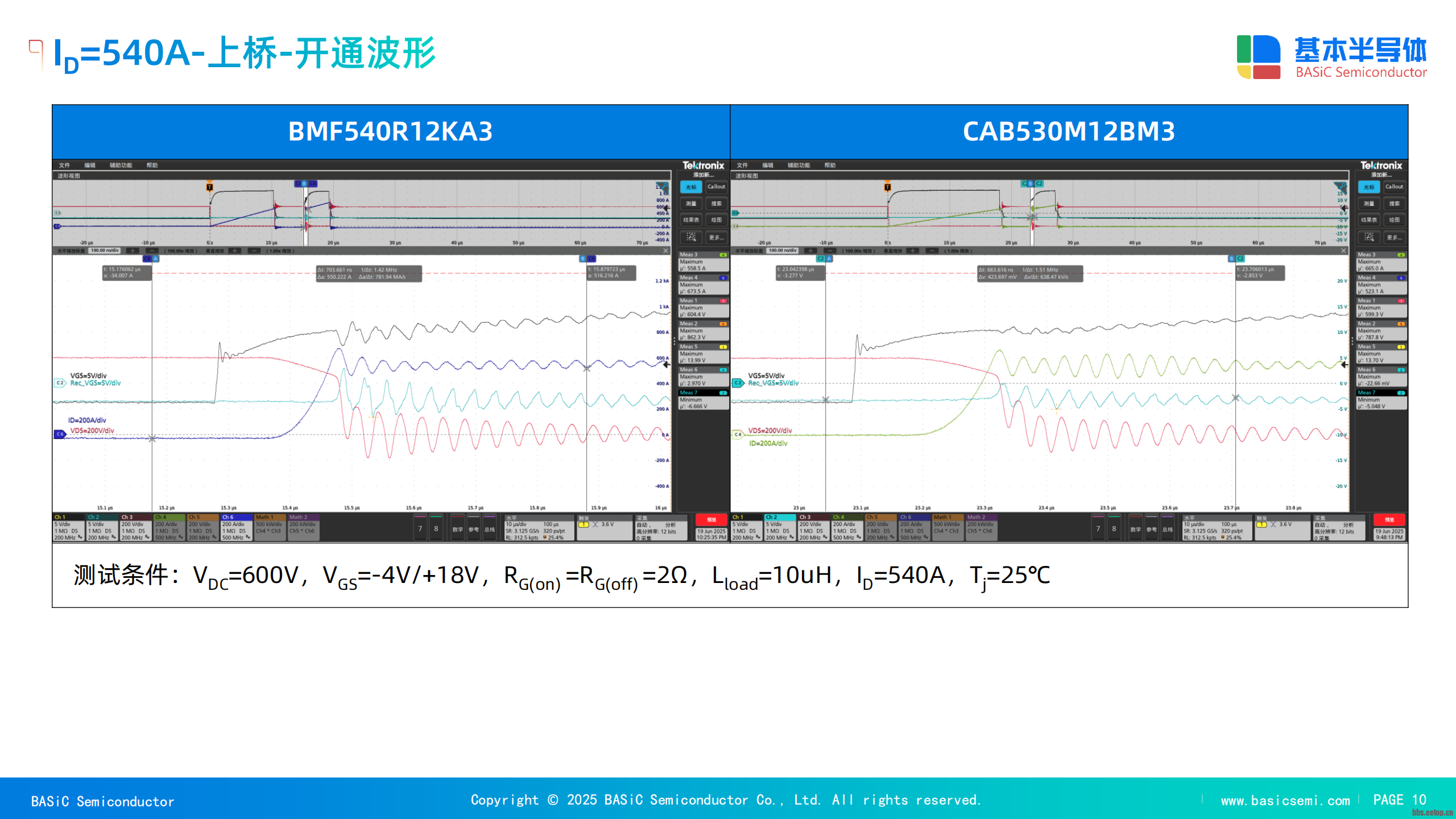

SiC MOSFET在动态开关性能方面的优势是其能够取代IGBT的核心原因。双脉冲测试平台的数据清楚地揭示了这一代际差异 。
开关损耗是衡量功率器件性能的关键指标。SiC MOSFET的开通损耗（Eon​）和关断损耗（Eoff​）远低于同等规格的IGBT。更具决定性意义的是，SiC MOSFET的体二极管（body diode）在反向恢复（reverse recovery）时几乎不产生损耗。传统的硅基IGBT模块中，其内部续流二极管是P-N结，在导通期间会注入大量少子，当器件关断时，这些少子需要被“清除”，这个过程被称为反向恢复。它会导致一个尖峰电流（Irrm​）和一个反向恢复电荷量（Qrr​），进而产生巨大的反向恢复损耗（Err​）。这些损耗直接与开关频率成正比。
相比之下，SiC MOSFET的体二极管更接近于肖特基二极管的特性，不依赖少子导电，因此其$Q_{rr}$极小，反向恢复损耗几乎为零。这从根本上打破了IGBT所面临的频率瓶颈。根据双脉冲测试数据，BMF540R12KA3模块在$175^{\circ}C$下，$Q_{rr}值在5.77至10.53µC的范围内[1]，而同类IGBT的Q_{rr}$值通常要高出一个数量级以上。这种几乎可忽略不计的反向恢复损耗，使得SiC器件能够将开关频率提升到数十甚至数百千赫兹。
高开关频率的直接效应是，系统设计者可以显著减小无源元件（如滤波电感、变压器和电容器）的尺寸和重量。因为无源元件的尺寸与其存储的能量成反比，而能量存储需求又与开关频率成反比。例如，将开关频率从几kHz提升到20kHz，电感器的体积可以减少80%以上。这直接将SiC器件的低损耗优势转化为系统层面的小型化、轻量化和低成本，这是IGBT技术无法企及的。

3.3. 可靠性：先进封装材料的保障
功率模块的长期可靠性是其在严苛工业环境中能否广泛应用的关键。热循环（thermal cycling）是导致传统功率模块失效的主要原因，即在反复的温度变化下，由于芯片、基板和散热器等不同材料的热膨胀系数（CTE）不匹配，产生机械应力，最终导致芯片焊料疲劳、导线键合失效或基板分层。
为应对这一挑战，SiC模块采用了先进的封装技术。基本半导体BMF540R12KA3模块使用了氮化硅（Si3​N4​）陶瓷覆铜板（AMB）作为基板 。如表1所示，与传统的$Al_{2}O_{3}
$和AIN基板相比，$Si_{3}N_{4}$基板的弯曲强度高达700 $N/mm^2$，远高于$Al_{2}O_{3}$（450 $N/mm^2$）和AIN（350 $N/mm^2$）。更重要的是，在温度冲击测试中，传统$Al_{2}O_{3}和AIN基板在10次循环后就会出现铜箔与陶瓷分层现象，而Si_{3}N_{4}$基板在经历1000次循环后仍保持了良好的结合强度 。
$Si_{3}N_{4}$基板的低热膨胀系数和高机械强度，使其能够有效缓解热循环产生的应力，从根本上提升了功率模块的服役寿命。对于新能源汽车、光伏逆变器等需要承受长期、高强度热循环的应用来说，这一可靠性优势直接转化为更长的产品质保期、更低的维护成本和更高的用户满意度。

4. 系统层面：仿真数据验证的优势


登录/注册后可看大图

4.1. 仿真方法与核心假设

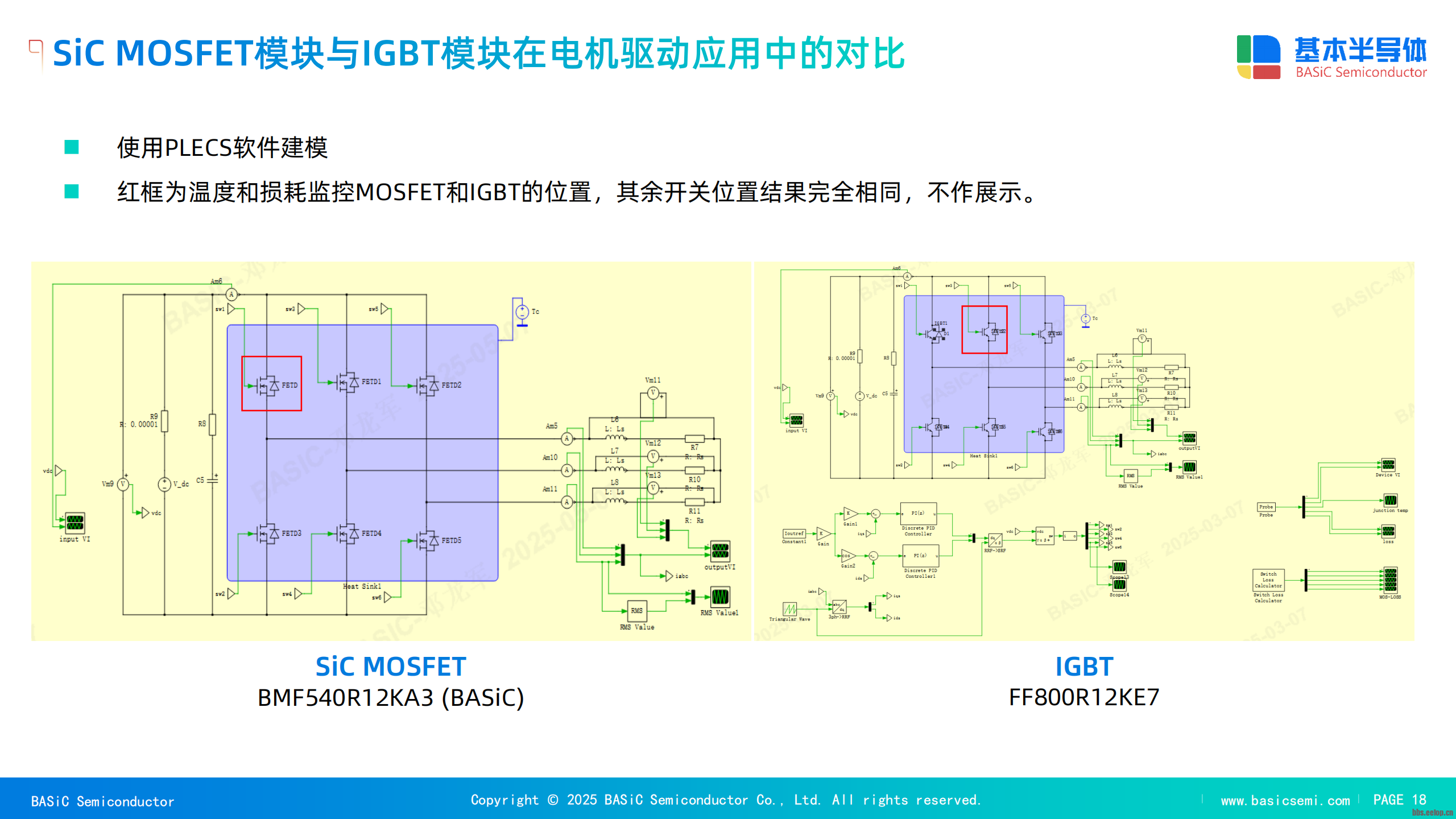

为了量化SiC MOSFET在实际应用中的优势，基本半导体利用PLECS软件对一个典型的电机驱动应用进行了仿真对比 。仿真模型将英飞凌62mm IGBT模块（FF800R12KE7）与基本半导体62mm SiC MOSFET模块（BMF540R12KA3）进行比较。核心参数包括母线电压800V，相电流300 Arms，散热器温度80℃。至关重要的是，由于IGBT的损耗特性，其开关频率设定为6kHz，而SiC模块则可以轻松地在12kHz下工作，这一频率差异正是SiC器件级优势的直接体现 。

4.2. 效率与热性能对比
仿真结果提供了令人信服的数据，直接量化了SiC带来的系统级性能提升。

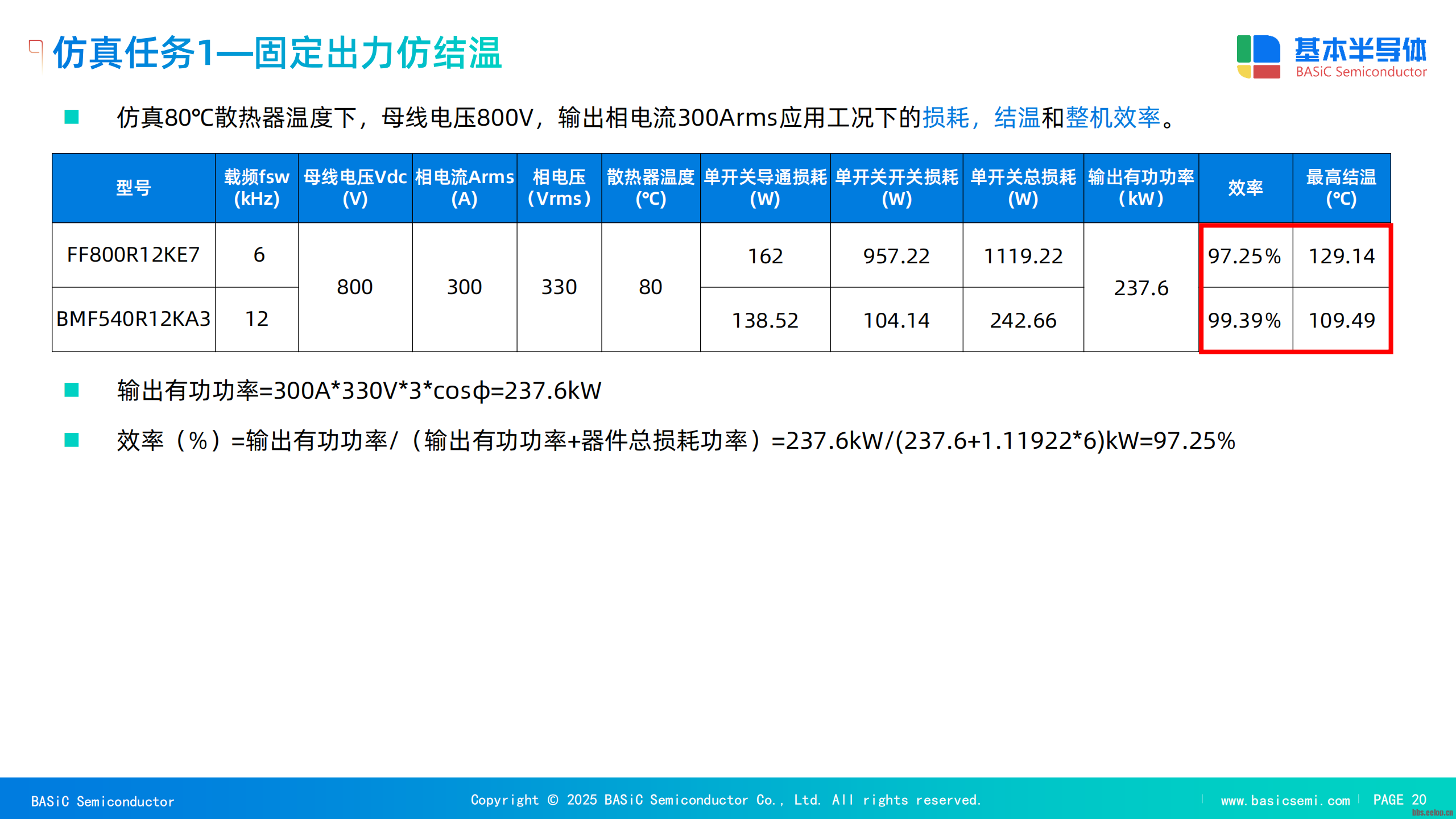

如表2所示，尽管SiC模块的工作频率是IGBT模块的两倍，但其单开关总损耗（242.66W）仅为IGBT模块（1119.22W）的约21.7%。这种巨大的损耗减少直接转化为系统效率的显著提升：SiC模块的效率高达99.39%，而IGBT模块仅为97.25%。
更值得注意的是，尽管SiC模块在更高频率下运行，其最高结温（109.49∘C）仍然远低于IGBT模块的最高结温（129.14∘C）。这直接证明了SiC模块产生的热量极少，对散热系统的要求大幅降低。对于系统设计者而言，这意味着可以采用更小、更轻、更简单的散热方案（如风冷取代液冷），或者在不增加散热系统复杂性的前提下，将系统功率密度提升到一个新高度。这种从器件级损耗降低到系统级成本和性能优化的传导效应，正是SiC取代IGBT的关键经济逻辑。

4.3. 功率密度方程的重塑
功率密度是现代电力电子设备的核心设计指标。仿真数据进一步阐明了SiC模块如何从根本上重塑功率密度方程。
在相同的结温限制（Tj​≤175∘C）和80℃散热器温度下，IGBT模块在6kHz频率下可输出446A相电流，而SiC模块在12kHz频率下可输出520.5A相电流 。
这一数据揭示了SiC模块在功率密度方面提供的两种战略选择：
选择A（小型化）： 在保持相同输出功率的前提下，SiC模块可以以高得多的开关频率工作，从而允许设计者使用体积更小的无源元件和散热器，最终实现整个系统尺寸和重量的大幅缩减。这对于电动汽车（EV）、航空航天和便携式电源等对空间和重量敏感的应用至关重要。
选择B（性能提升）： 在维持相同系统尺寸和散热能力的前提下，SiC模块能够通过提升输出电流来增加系统输出功率。这对于工业电机驱动、快速充电桩等需要更高功率输出的应用具有重大意义。
无论是哪种选择，SiC都提供了IGBT无法比拟的灵活性和性能上限，使得其成为新一代高功率密度、高能效系统的唯一选择。

5. 生态系统：栅极驱动技术的赋能







5.1. 米勒效应：SiC带来的新挑战
尽管SiC MOSFET具有诸多优点，但其极快的开关速度（高dv/dt）也带来了一个独特的挑战：米勒效应。在半桥电路中，当上管开通时，桥臂中点的电压会快速上升。这个电压变化会通过下管的栅漏寄生电容（Cgd​）产生一个米勒电流（Igd​=Cgd​×dv/dt），流经下管的栅极关断电阻（Rg,off​），从而在栅极上产生一个正向电压尖峰。
由于SiC MOSFET的开启阈值电压（VGS(th)​）相对较低（典型值2.7V，而IGBT通常高于5V）且dv/dt非常高，这一寄生电压尖峰很容易导致处于关断状态的下管发生误开通，造成上下桥臂直通，引发灾难性失效 。

5.2. 米勒钳位：SiC驱动的必要功能





为了解决米勒效应带来的风险，专为SiC设计的栅极驱动芯片成为必不可少的组成部分。米勒钳位（Miller Clamp）功能是应对这一挑战的有效解决方案。其原理是在功率器件关断期间，当栅极电压被拉低到特定阈值（例如2V）以下时，驱动器内部的米勒钳位开关（T5）会导通，将栅极与负电源轨短接，为米勒电流提供一个低阻抗的泄放路径 。这使得栅极电压被迅速且有效地钳制在负偏压，完全抑制了寄生电压尖峰，从而防止误开通。

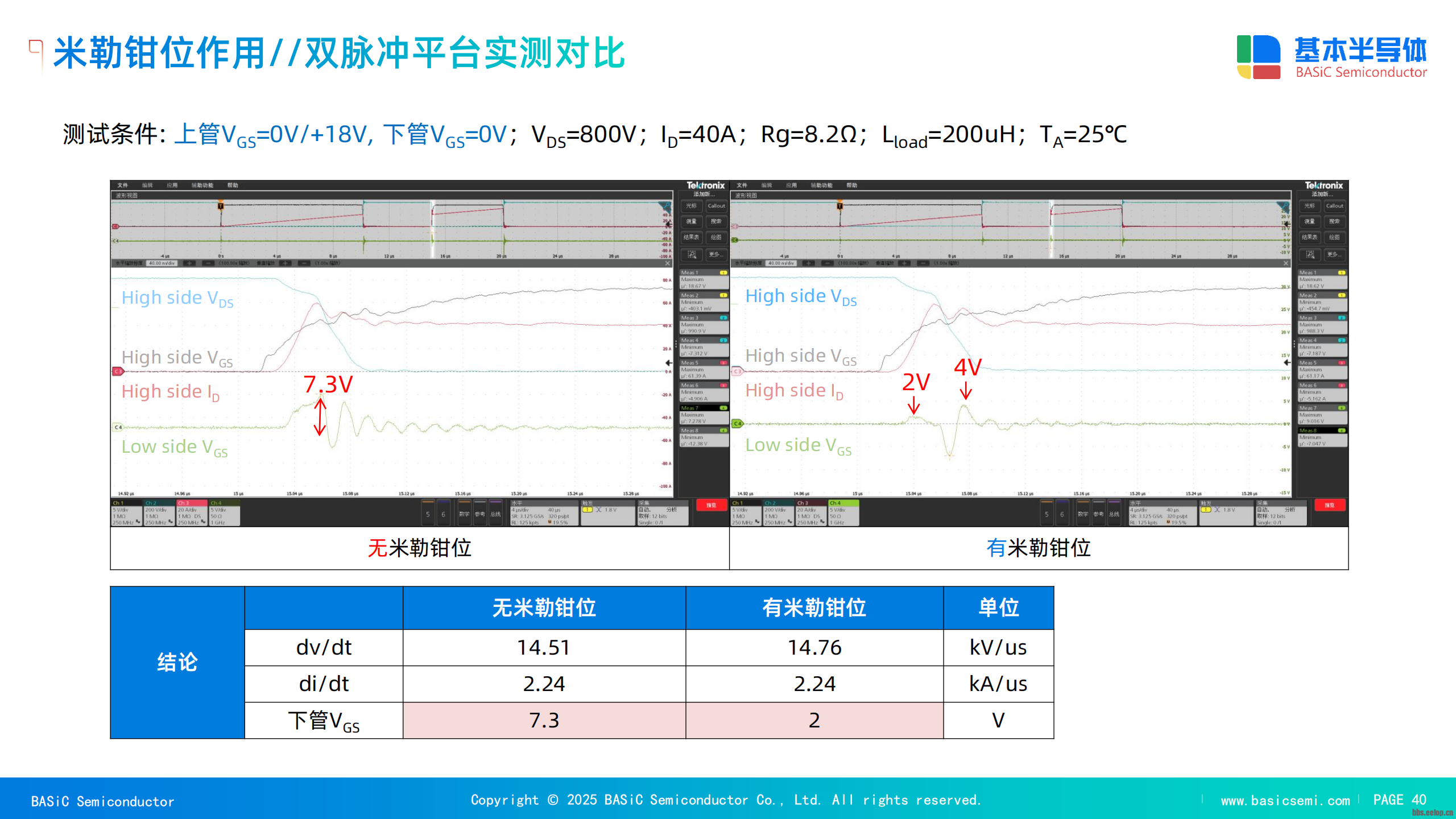

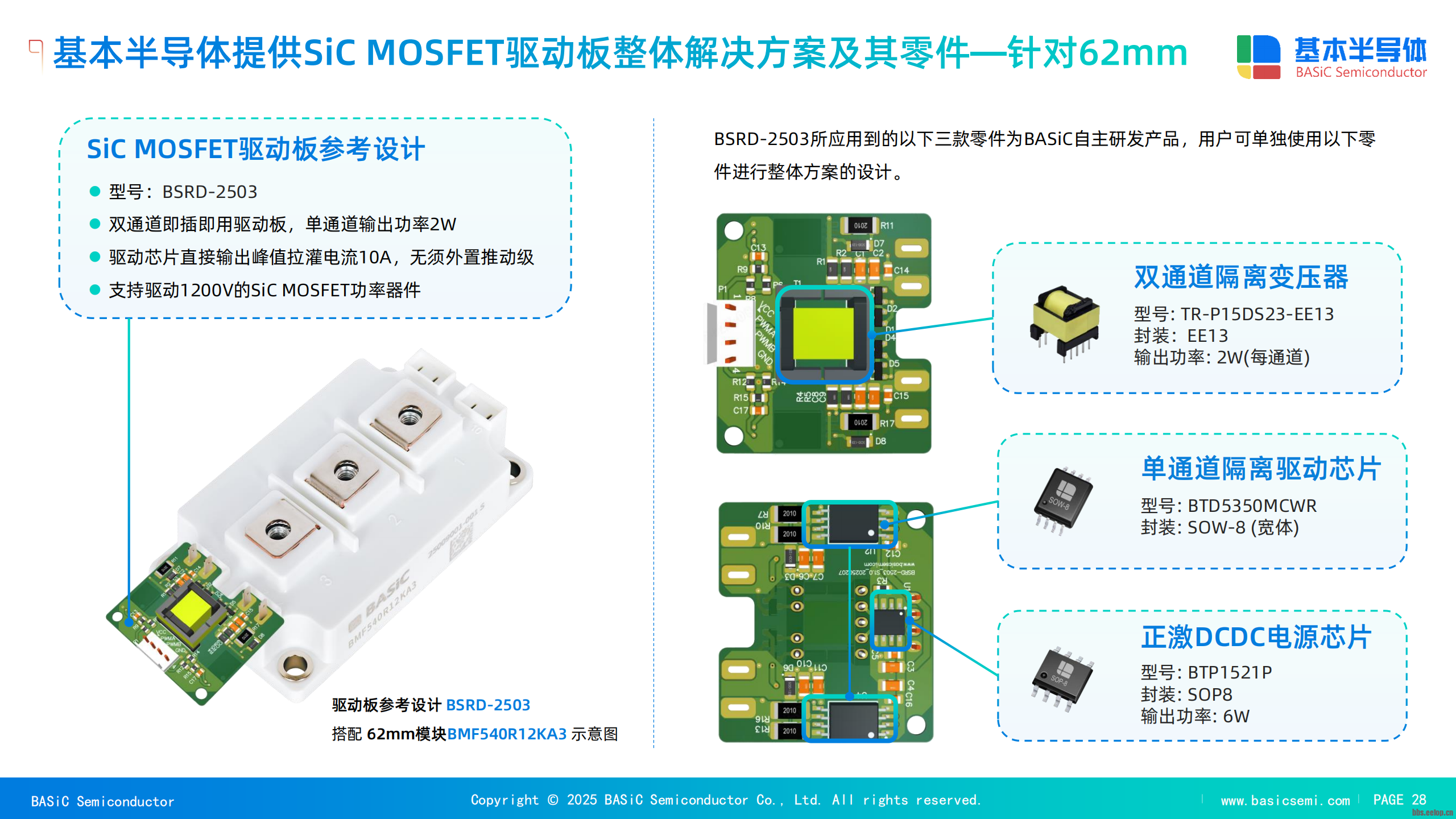

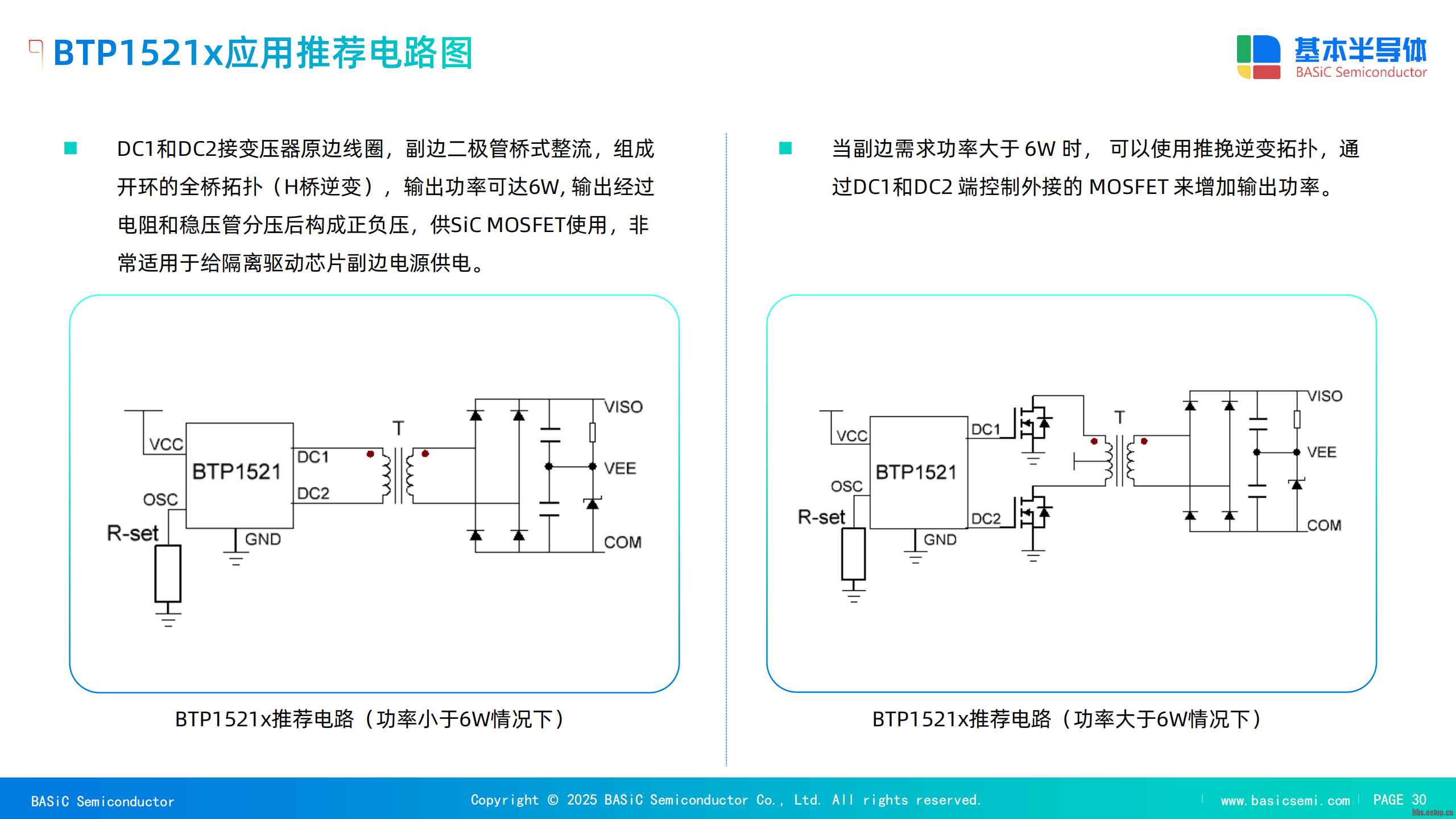

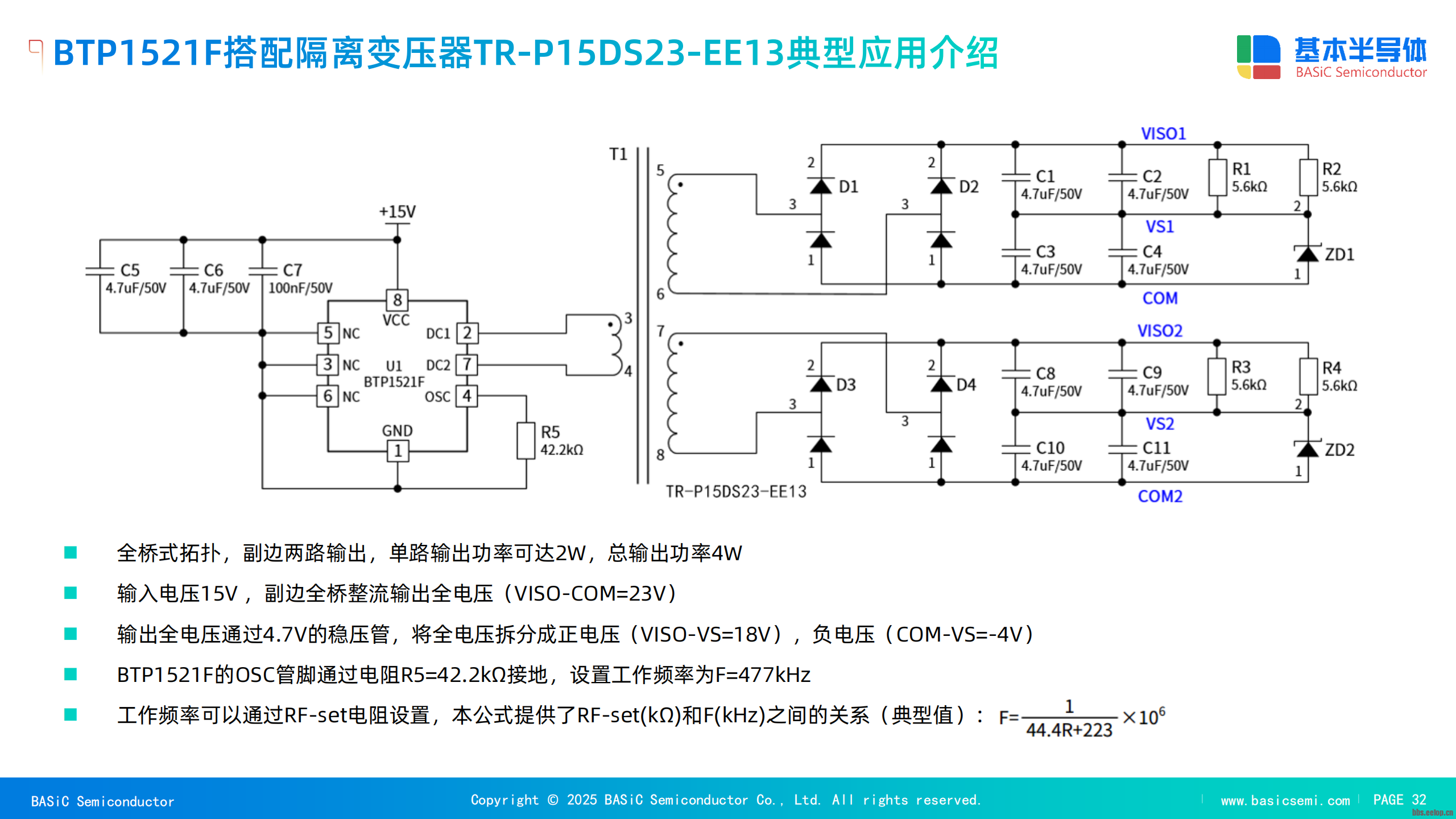

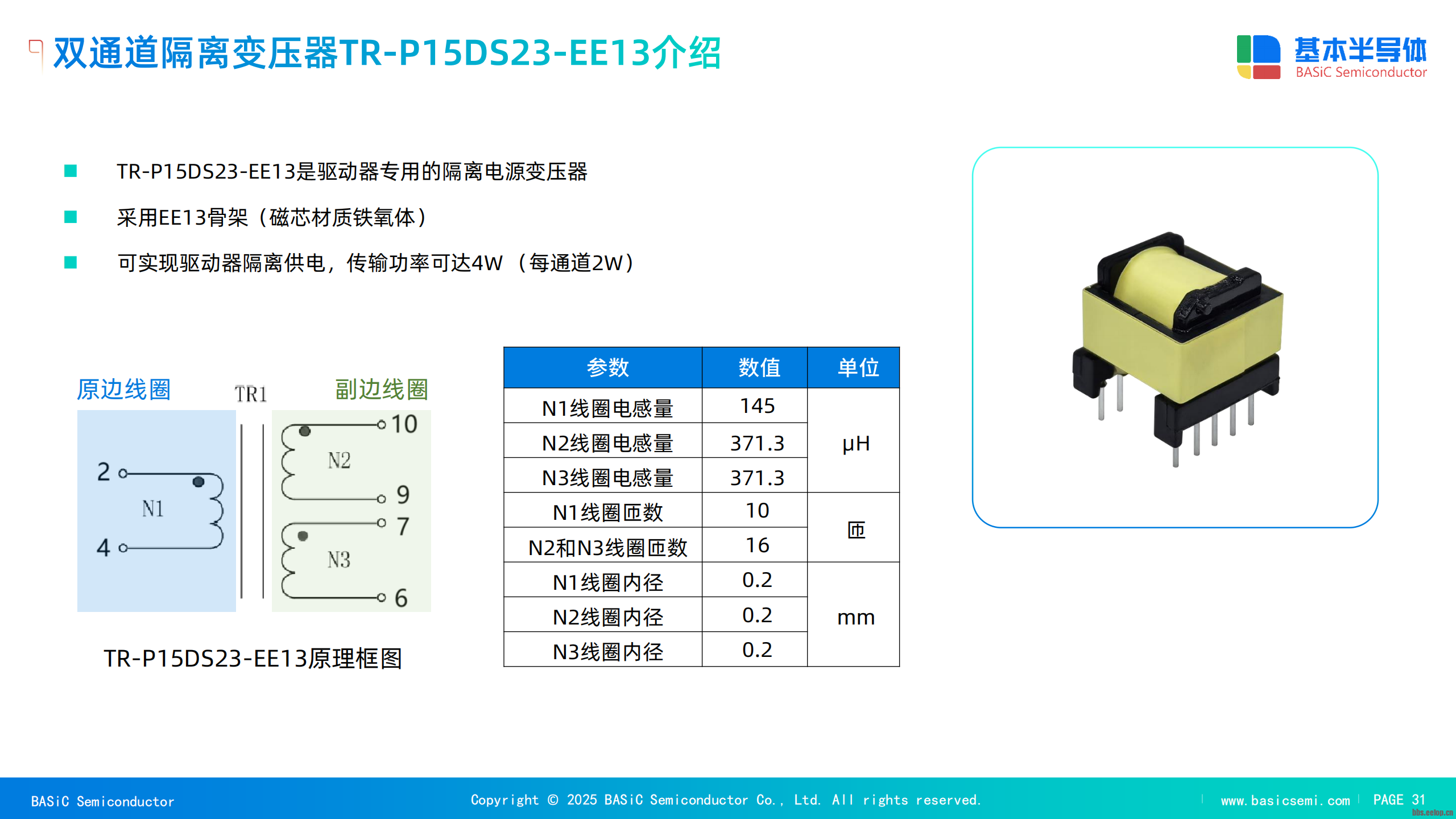

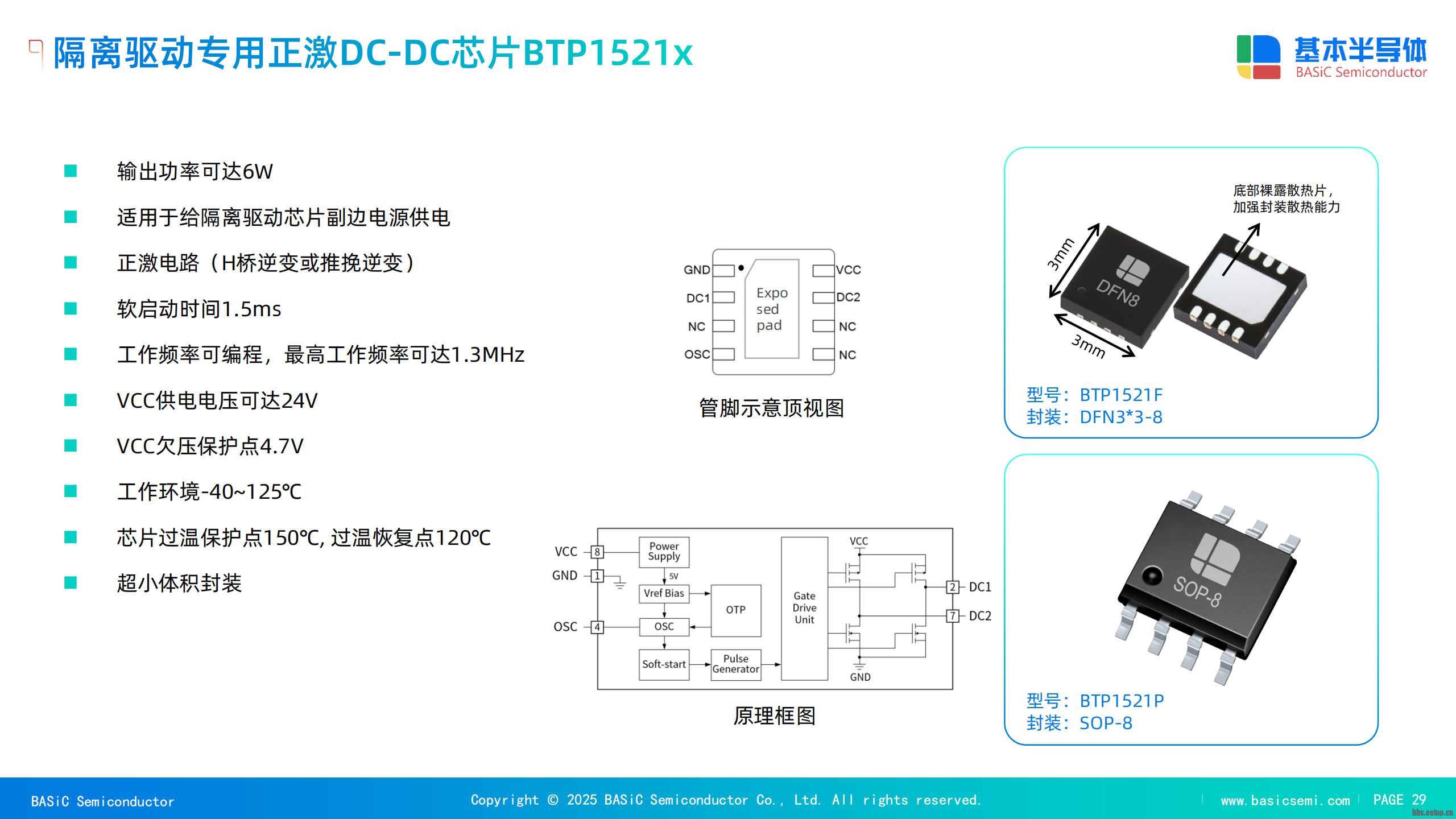

基本半导体的双脉冲测试结果有力地证明了米勒钳位功能的有效性 。在有米勒钳位功能的情况下，下管栅极电压尖峰从无钳位时的7.3V或2.8V被完全抑制至2V或0V 。这一关键技术在基本半导体BMF540R12KA3驱动板参考设计（BSRD-2503）中得到了体现 。这种专用驱动解决方案的成熟和普及，标志着SiC技术生态系统已从单纯的器件供应，发展到提供完整的、经过验证的系统级解决方案，极大地降低了工程师的设计难度和风险，从而加速了SiC技术的全面推广。

6. 结论与战略展望


综上所述，SiC MOSFET对IGBT模块的全面取代，并非源于某一项单一的性能优势，而是由其从根本材料特性、到器件级性能、再到系统级效益以及配套生态系统成熟度的一系列级联优势所驱动。
器件级： SiC的低导通电阻和正温度系数简化了高电流并联设计；其极低的开关损耗和近零反向恢复电荷解除了IGBT的频率枷锁；先进的$Si_{3}N_{4}$封装技术则从根本上提升了模块的长期热循环可靠性。
系统级： 这些器件级优势转化为显著的系统效益：更高的效率、更低的散热需求、更小的无源元件，从而实现了前所未有的功率密度和更低的总拥有成本。
生态系统： 随着具备米勒钳位等功能的专用驱动芯片的出现，SiC模块的应用不再仅仅是硬件更换，而是得到了完整的、高可靠性的解决方案支持。
因此，在所有新建的高功率、高频和高可靠性应用领域，如电动汽车牵引逆变器、快速充电桩、太阳能光伏和工业自动化等，选择SiC而非IGBT已成为技术和经济上的最佳选择。尽管IGBT可能在某些对成本极其敏感的低性能或遗留系统中继续存在，但其在主流高增长市场中的份额将不可避免地被SiC技术蚕食和取代。随着SiC晶圆尺寸的持续增加、生产良率的提升和成本的不断下降，这一取代进程将进一步加速，并最终巩固SiC作为未来电力电子核心基础技术的领导地位。
