模拟信号卡设计原理图：FMC150-两路250Msps AD、两路600Msps DA FMC子卡

orihard1

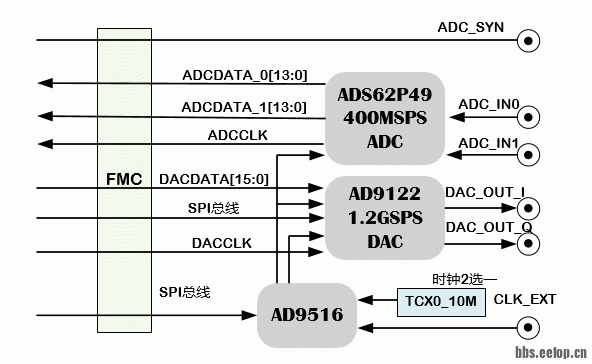

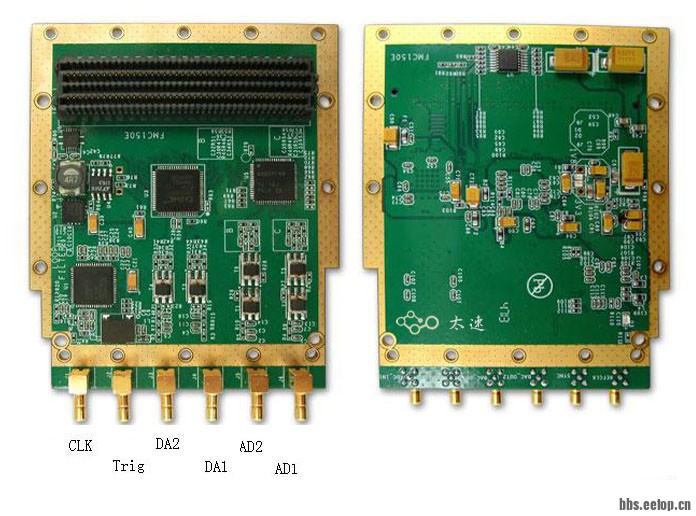

一、板卡概述 ·  ADC采用TI的ADS62P49，2通道250M，14bit，共1片； ·  DAC采用ADI的AD9122，2通道，16bit，可达1.2G，共1片； ·  时钟采用AD9516，支持板上时钟和外接时钟； ·  共6个SSMB接口，1个FMC/LPC接口 二、性能指标 板卡功能 参数 内容 ADC 芯片型号 ADS62P49 路数 2路ADC， 采样率 250Msps 数据位 14bit 数字接口 DDR LVDS 模拟接口 交流耦合 模拟输入 ±1V 输入阻抗 50Ω 模拟指标 DAC 芯片型号 AD9122 路数 2路DAC， 转换率 600Msps，插值1.2Gsps 数据位 16bit 数字接口 DDR LVDS 模拟接口 交流耦合 模拟输出 ±1V 输出阻抗 50Ω 模拟指标 信噪比SNR：69.327dBFS 时钟 PLL芯片 AD5616-1 板载晶振 10MHz 温补晶振VCXO 外输入时钟 默认10MHz，3.3V LVTTL电平 外触发 路数 1路输入 电平 3.3V LVTTL电平 连接器类型 FMC-LPC ASP_134604_01 前面板 6路 SSMB 板卡标准 FMC  ANSI/VITA 57.1 - 2008 板卡尺寸 69X76.5mm 板卡重量 （含散热片） 板卡供电 +12V@1A 板卡功耗 8W 工作温度 Industrial  -20℃到+70℃ 支持母板 Xilinx board V6、V7、KU、VU、 ZYNQ、ZU 开发板 Orihard board 136、270、367、288、330、274、3、9 三、 软件内容    提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。 四、 板卡应用     板卡配置FPGA母板用于模拟信号、无线电、光电的采集场景。

标签: 模拟信号采集板卡, 模拟信号输入, 模拟信号应用, 模拟信号源卡, 光电采集卡
