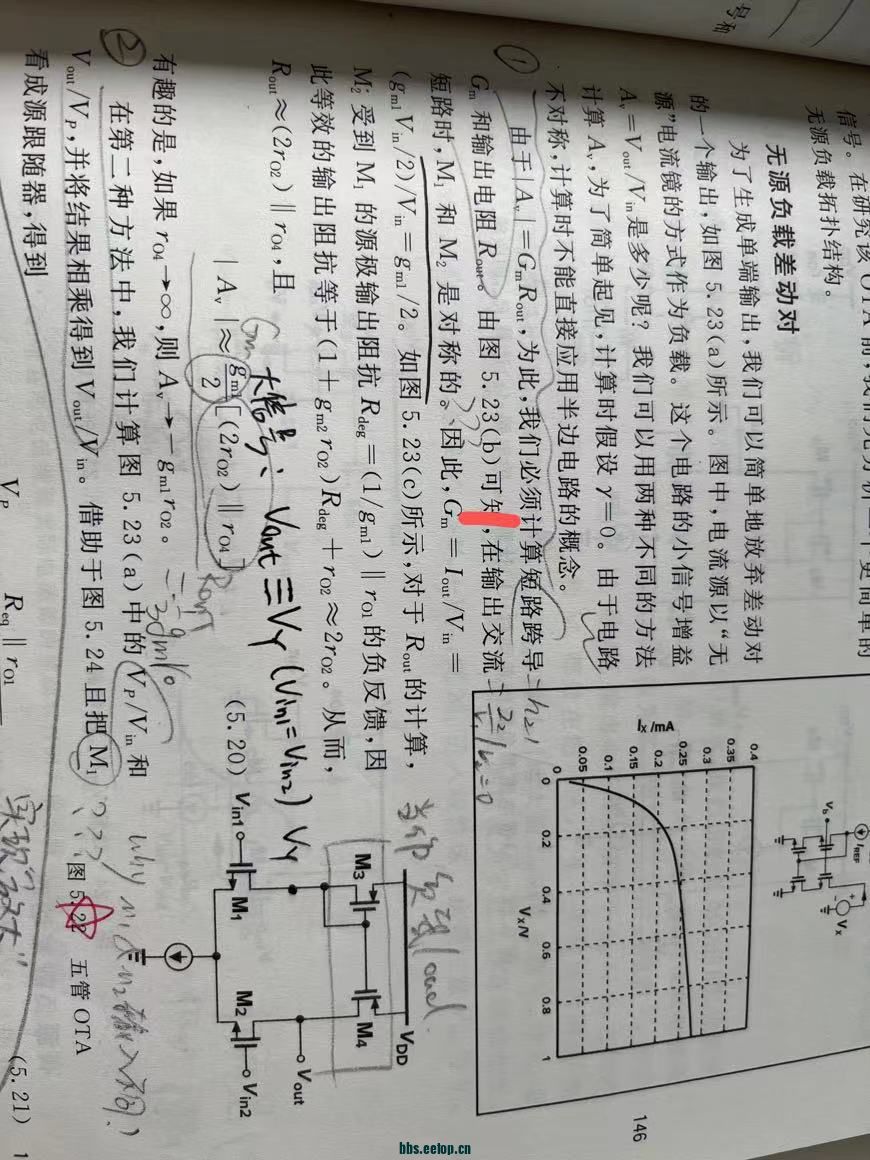

如图，razavi在解释五管OPA的时候为什么说在输出交流短路的时候，M1和M2就是对称的呢？如图5.23（b）是这么出来的？

xuwenwei

M1 Drain端接VDD ac就是接地，你M2 Drain端也是接地，那么这两个就对称了吧

努力学ic的小叶



xuwenwei 发表于 2023-6-8 15:34
M1 Drain端接VDD ac就是接地，你M2 Drain端也是接地，那么这两个就对称了吧

谢谢回答，我的问题就是M1的漏怎么就接到VDD去了，M1的上面不是还有一个M3嘛？为什么求Gm的时候M3就没了?

xuwenwei

书上说了啊，为了什么单端 放弃了一个输出啊
所以算出来的Gm是gm/2啊 你要是带上M3就不是这个了
书上这种是简化来计算Gm/Rout，还有一种就是全部带上去来计算的也是可以得到一样的结果的

努力学ic的小叶



xuwenwei 发表于 2023-6-9 10:12
书上说了啊，为了什么单端 放弃了一个输出啊
所以算出来的Gm是gm/2啊 你要是带上M3就不是这个了
书上这种 ...

噢噢噢，明白了，这是只计算右半边电路的增益（此时将有源电流镜负载变成“无源”电流镜负载）的结果。
所以这个结果应该是不正确的，只有在ro4--->∞的前提下增益的值才与正确的值相同，因为这样子少了一条支路的增益对吗？

yfchao2333



努力学ic的小叶 发表于 2023-6-9 13:21
噢噢噢，明白了，这是只计算右半边电路的增益（此时将有源电流镜负载变成“无源”电流镜负载）的结果。
...

这个计算是没有问题的。我认为这里Razavi主要想告诉你这个单端的是要比有源电流镜做负载的增益要小一点。我用小信号电流的方式画了图一，一目了然增益是少了点毕竟少了一路电流。
然后关于Rout为什么是2ro2\\ro4,除开他后面介绍的方法，也可以套用在算后面OTA 的Rout方法，可以很明显地看出来为什么这两个Rout不一样。步骤见图二。

努力学ic的小叶



yfchao2333 发表于 2023-6-16 01:05
这个计算是没有问题的。我认为这里Razavi主要想告诉你这个单端的是要比有源电流镜做负载的增益要小一点。 ...

明白了明白了，谢谢老哥解答，就是少了一条支路大概增益只有原来的1/3了吧
