关于sigma-deltaADC调制器和数字滤波器的结合

new_bird · 发表于 2021-6-25 11:26:29

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

×

想求助各位大佬，如何使用MATLAB中的simulink建模把调制器和数字滤波器结合起来。想看到数字滤波器输出的图形

小海滩 · 发表于 2021-6-25 15:50:11

用matlab中的filter designer设计滤波器之后，会自动生成一个对应的simulink模块，再加到你的调制器simulink模型之后就行了。

quantus · 发表于 2021-6-25 17:15:43

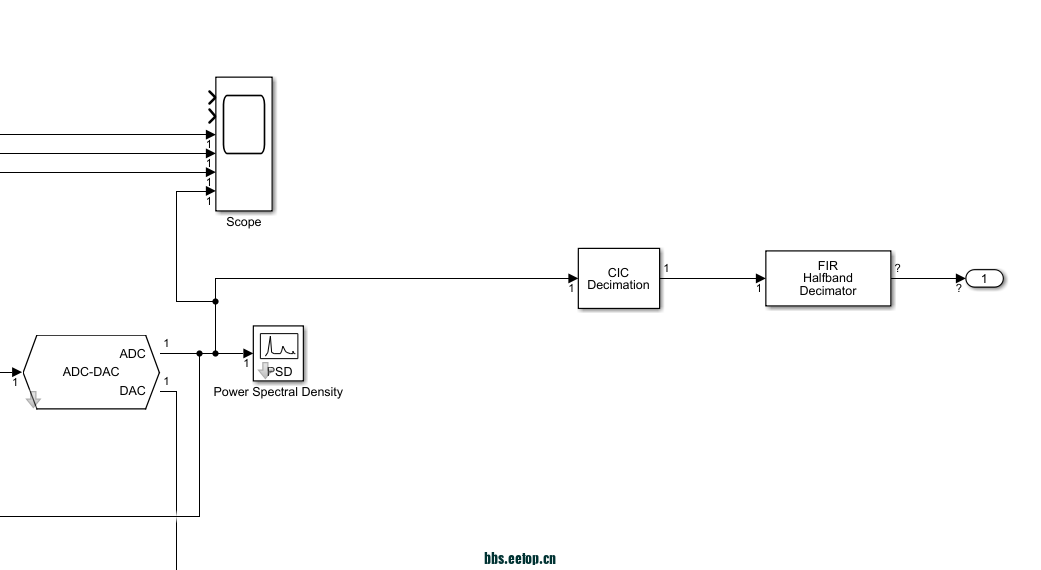

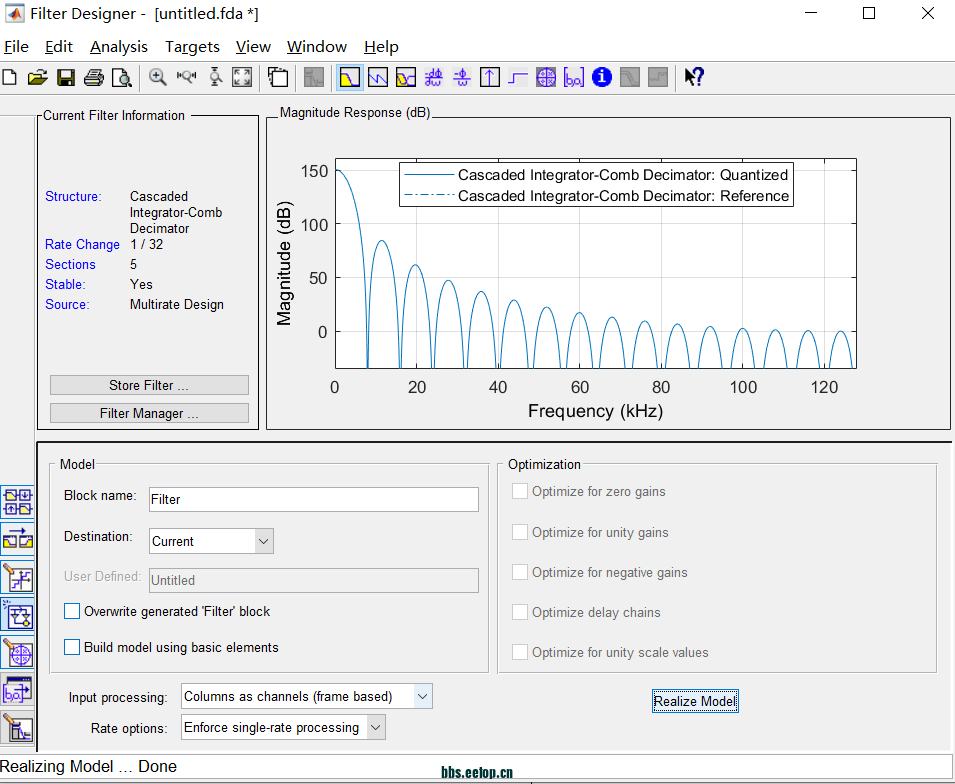

用scope就可以了，具体例子见下图。图里的FDATool现有改名叫filterDesigner了。如2楼所说，这个工具可以直出数字滤波器的simulink模型。但是直出的一般都还是要优化，所以我一般都是手动自己搭。

new_bird · 发表于 2021-6-26 09:08:13

非常感谢

new_bird · 发表于 2021-6-26 09:57:46

quantus 发表于 2021-6-25 17:15
用scope就可以了，具体例子见下图。图里的FDATool现有改名叫filterDesigner了。如2楼所说，这个工具可 ...

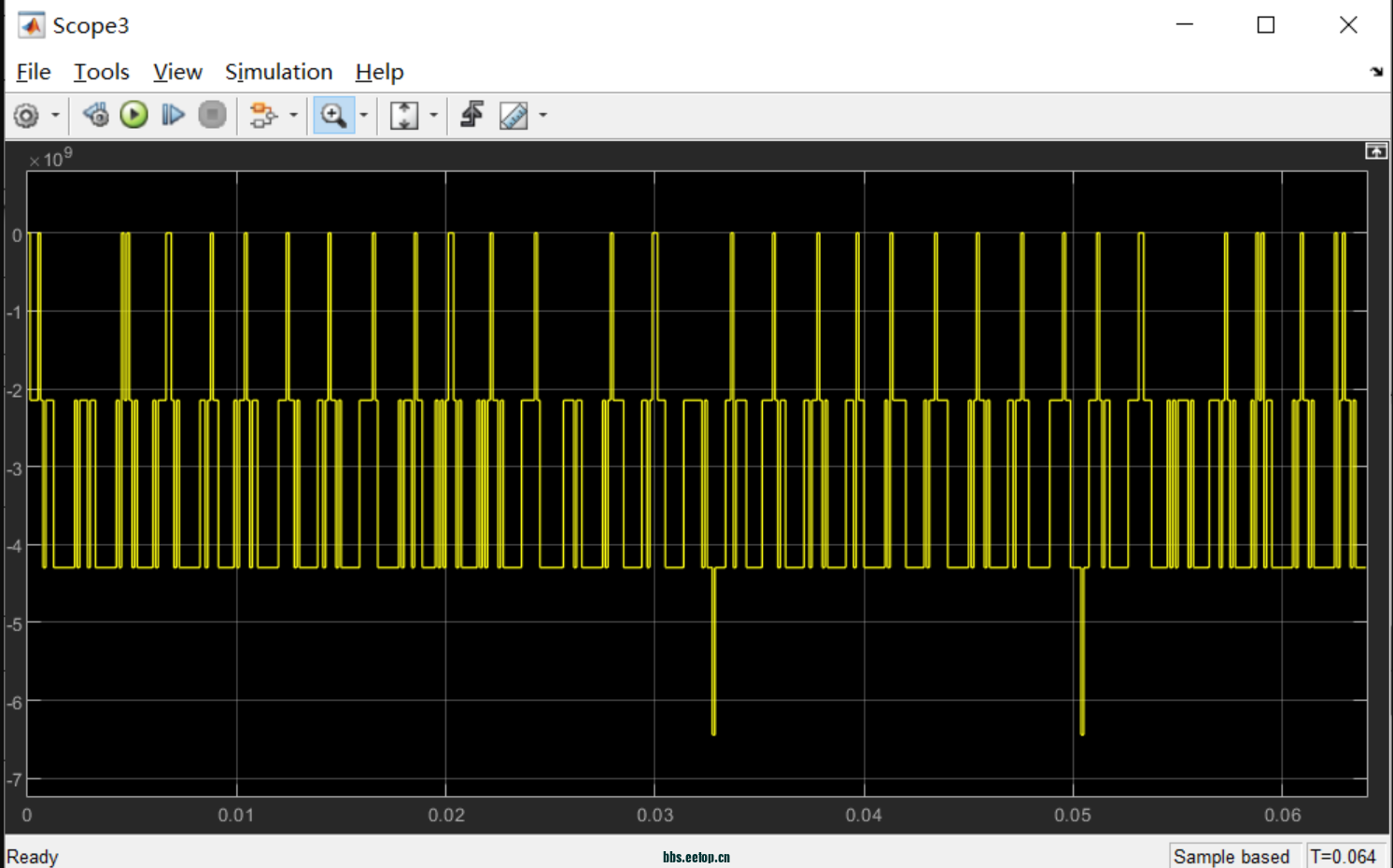

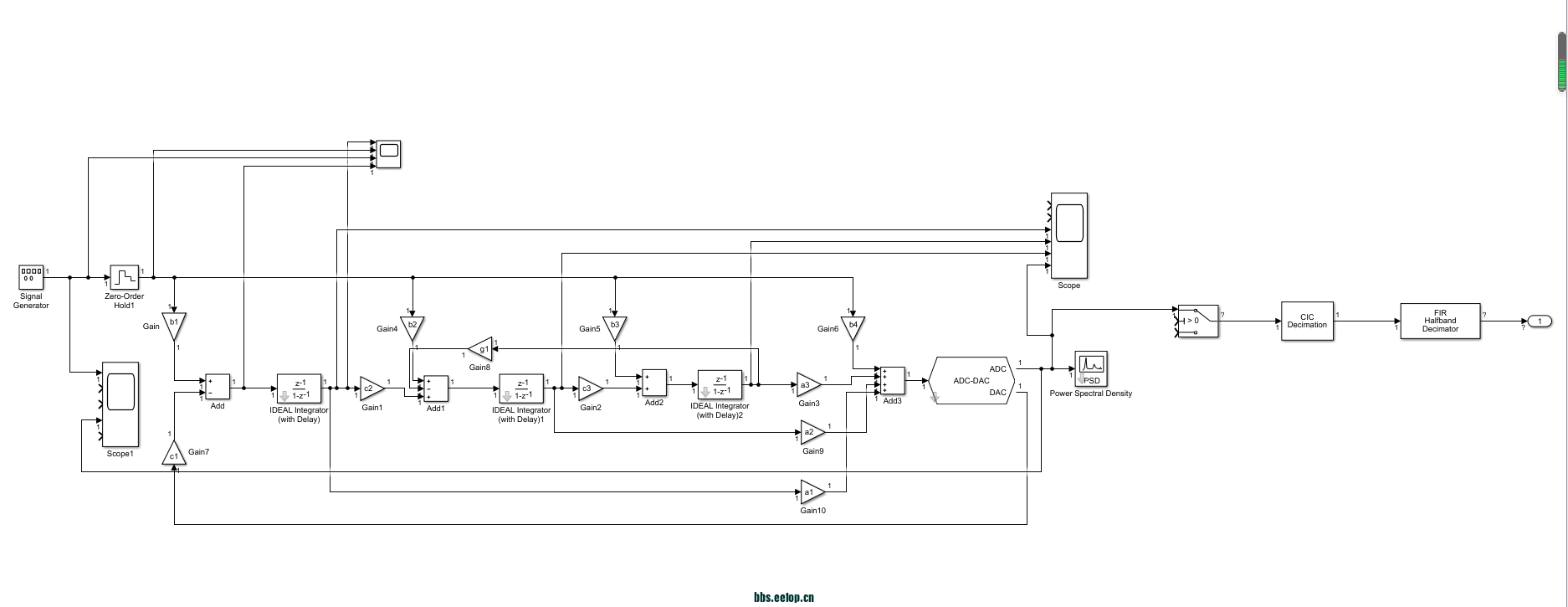

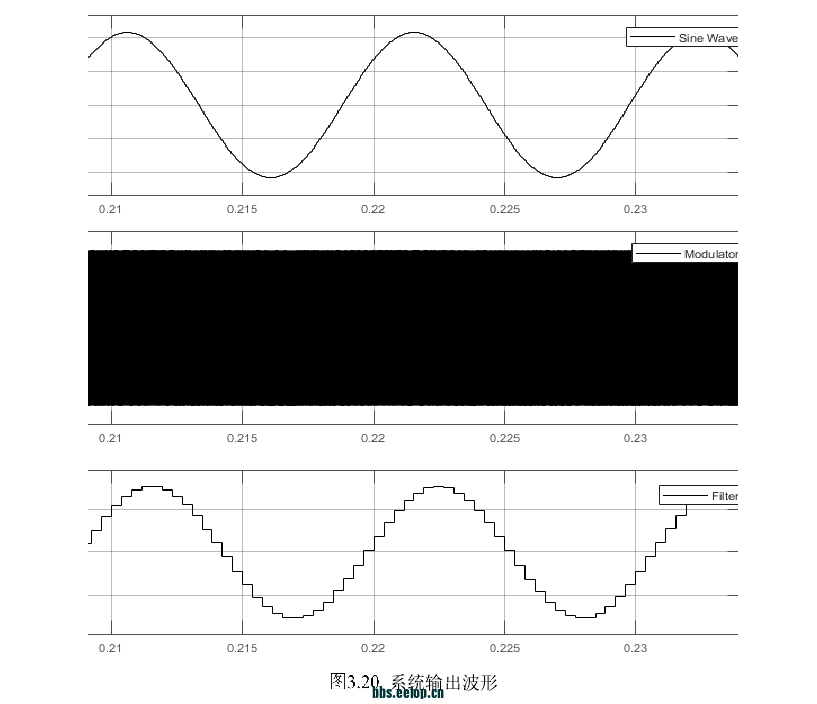

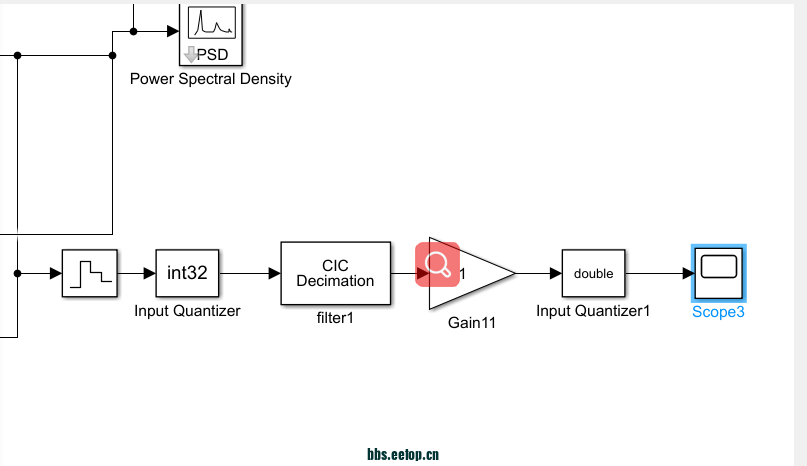

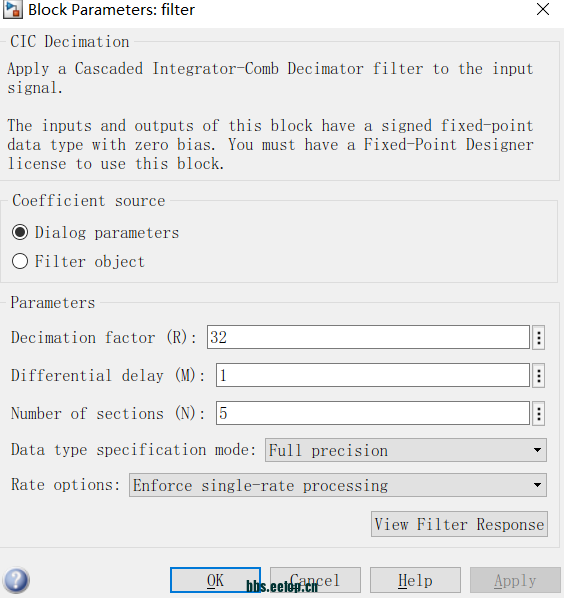

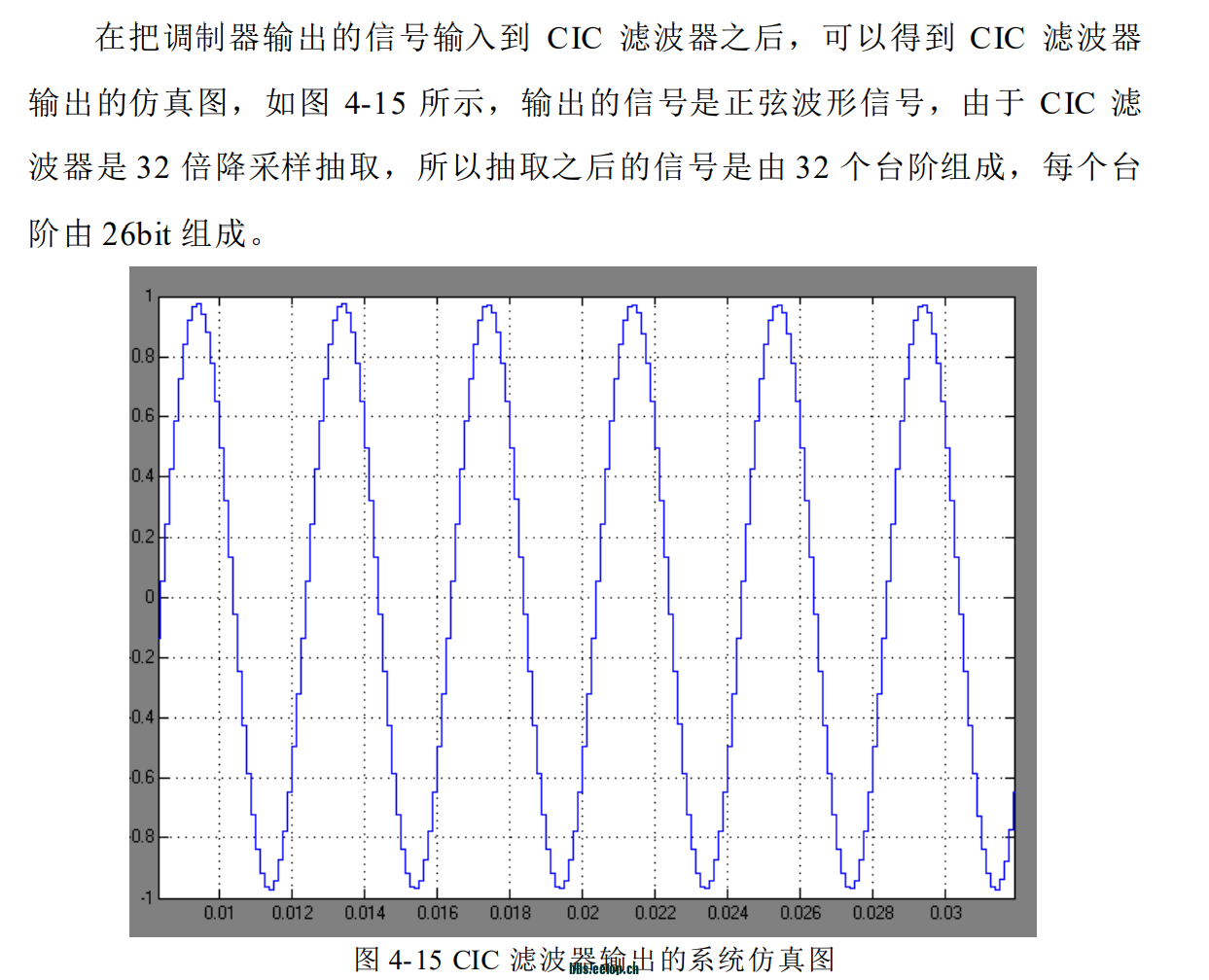

小弟愚笨，没能理解，大哥麻烦再看一下，我是自己搭建的sigma-deltaADC模型，也进行了电路级实现，不过电路级实现还是有些问题的，就想在仿真上把数字滤波器的实现一下，对整体有个了解再去完善调制器的电路。我是按照FDATOOL(filterdesigner)设计的CIC抽取滤波器，但是我对于调制器的输出到数字滤波器的输入有一些疑问，对于位数的转换不清楚。调制器输出得是一串密度不同的1/-1 比特流，那这串数据是怎么进行处理的通过CIC抽取滤波器变成正弦阶梯波的，并且比如说每个阶梯代表24位。这是小弟的一些疑问，希望大哥们不吝指教。

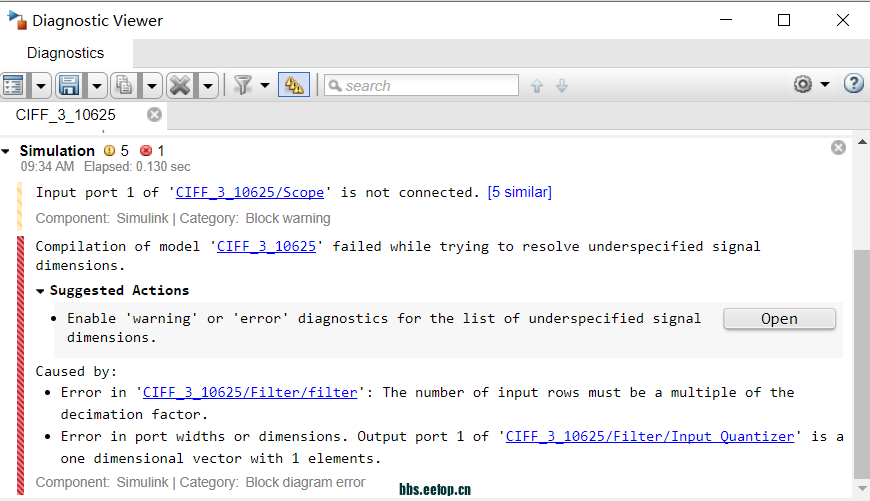

运行报错
原因：

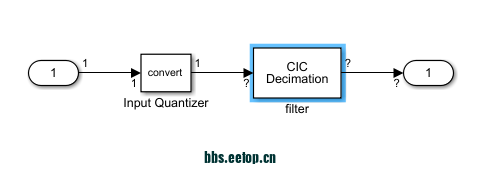

“CIFF\ U 3\ U 10625/Filter/Filter”中出错：输入行数必须是抽取因子的倍数。

端口宽度或尺寸错误。“CIFF\ U 3\ U 10625/滤波器/输入量化器”的输出端口1是一个具有1个元素的一维向量。原因：

“CIFF\ U 3\ U 10625/Filter/Filter”中出错：输入行数必须是抽取因子的倍数。

端口宽度或尺寸错误。“CIFF\ U 3\ U 10625/滤波器/输入量化器”的输出端口1是一个具有1个元素的一维向量。
