[资料] GP8510 2.7-5.5V供电 PAC芯片(PWM转电压),内置16BIT DAC

[复制链接]
发表于 2020-10-20 10:05:21 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

x
特性
  • GP8510将0%-50%占空比的PWM信号输入,线性转换成0-1.25V或者0-VCC/2的模拟电压输出
  • 输入信号范围0%-50%
  • 输入PWM信号的频率范围: 50Hz to 50KHz(小于50Hz请联系客益电子)
  • 输入PWM信号高电平:2.7V-5.5V
  • 输出电压误差:< 0.5% (2点校准可获得0.05%精度)
  • 输出电压线性度误差:0.05%
  • 输出短路保护,输出脚与地短路时芯片进入保护模式停止输出
  • 电源电压:2.7V-5.5V
  • 功耗:<4mA
  • 启动时间:<2ms
  • 工作温度:-40°C to 85°C
描述

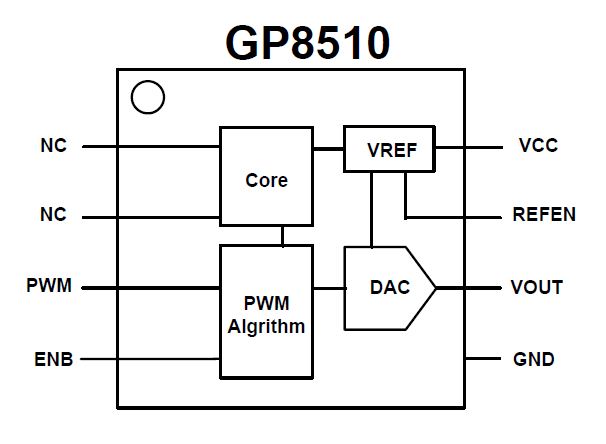

GP8510是一个PWM信号转模拟信号转换器,相当于一个PWM信号输入,模拟信号输出的DAC。此芯片可以将占空比为0%到50%的PWM信号线性转换成0-1.25V或者0-VCC/2的模拟电压,并且输出电压线性度小于0.05%。
应用
  • 通用信号转换
  • 马达调速、LED调光
  • 逆变器、电源
  • 工业模拟信号隔离

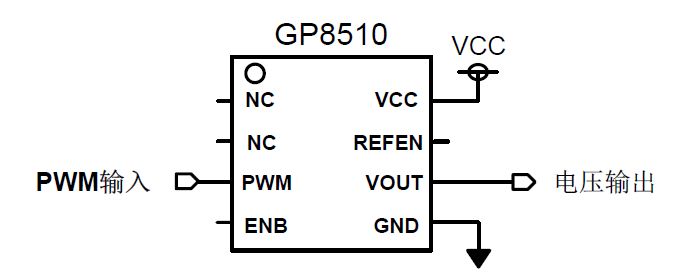

1. 管脚定义

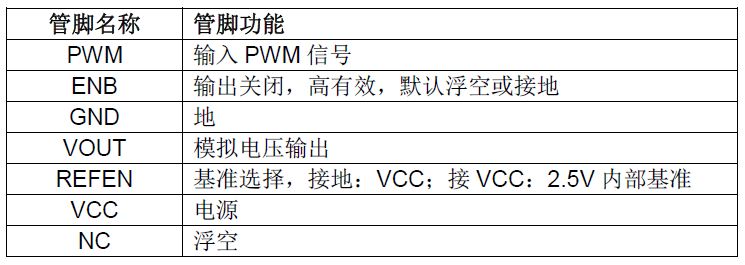

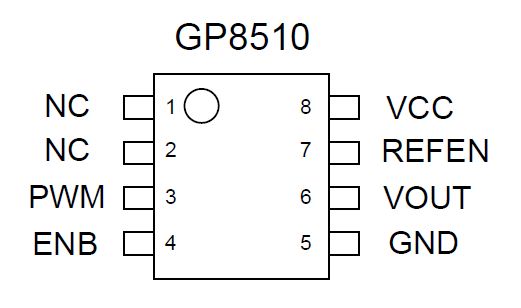

表-A 管脚分布


登录/注册后可看大图




登录/注册后可看大图


2. 绝对最大额定参数
工业操作温度: -40℃至85℃
储存温度: -50℃至125℃
输入电压: -0.3 v VCC + 0.3 v
最大电压: 5.5 v
ESD保护: > 2000 v
*超过“绝对最大额定值”中列出的参数值可能会造成永久性损坏设备。不保证器件在超出规范中列出的条件下操作。长时间暴露于极端条件下可能影响设备可靠性或功能。
3. 典型应用
3.1 基本功能(典型电路)


登录/注册后可看大图


注意:
当作为板级接口时,VOUT输出端加上TVS等保护电路。


登录/注册后可看大图


4. 器件功能

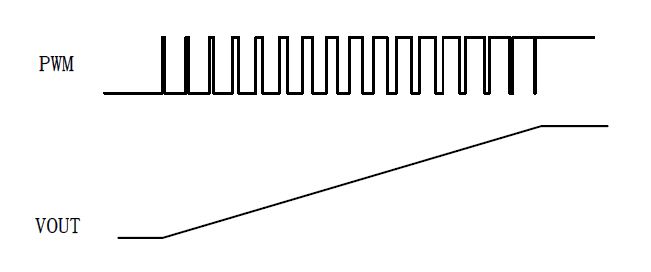

GP8510是一款高性能PAC芯片(PWM到模拟电压转换器),内置16bit DAC,输入PWM信号的频率可以兼容50Hz到50KHz(小于50Hz请联系客益电子)。输出电压范围为0-1.25V或者0-VCC/2,通过REFEN信号选择PAC的基准电压,如果REFEN浮空或者接地,则芯片的电源VCC作为基准电压,芯片的输出电压范围为0-VCC/2;当REFEN接VCC时,则芯片的电源内部2.5V作为基准电压,VOUT输出范围为0-1.25V。 PWM信号的占空比为0%至50%,当选择0-VCC输出时,VOUT=VCC *DPWM;当选择0-2.5V输出时,VOUT=2.5V *DPWM。DPWM 为输入信号PWM的占空比。
GP8510的输出电压默认线性度为0.05%。


登录/注册后可看大图

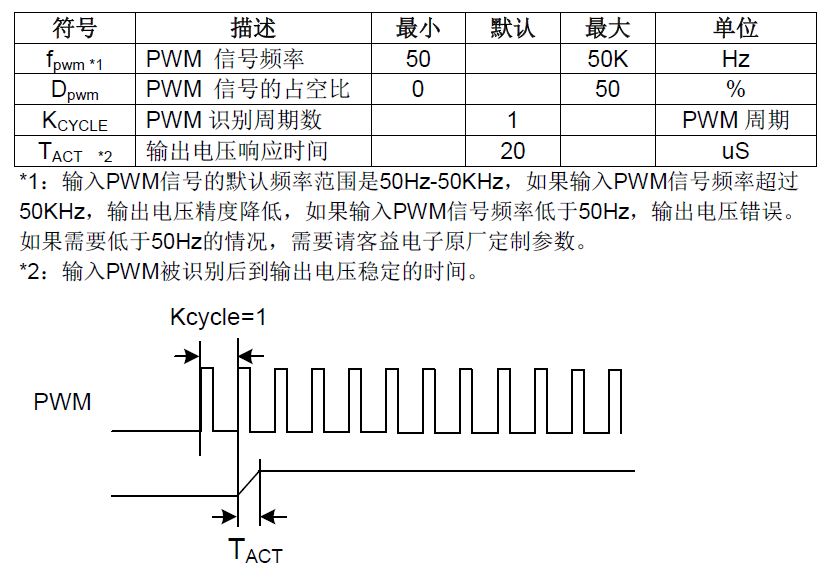

5. 表-B 交流特性


登录/注册后可看大图

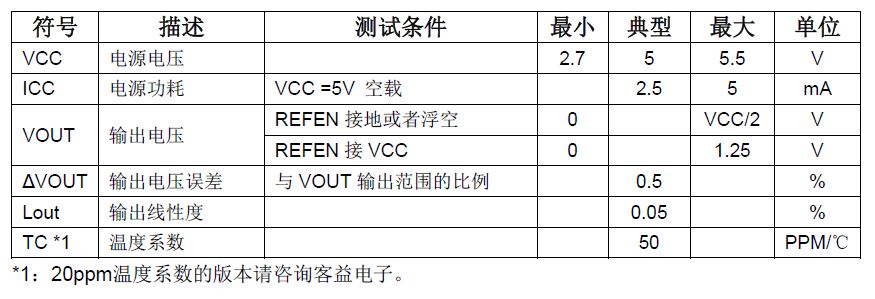

6. 表-C 直流特性


登录/注册后可看大图

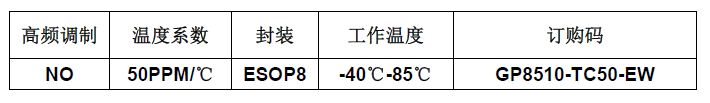

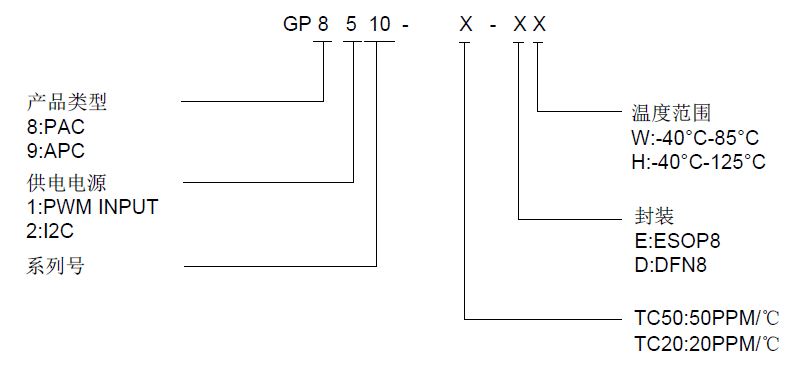

7. 订购须知


登录/注册后可看大图




登录/注册后可看大图

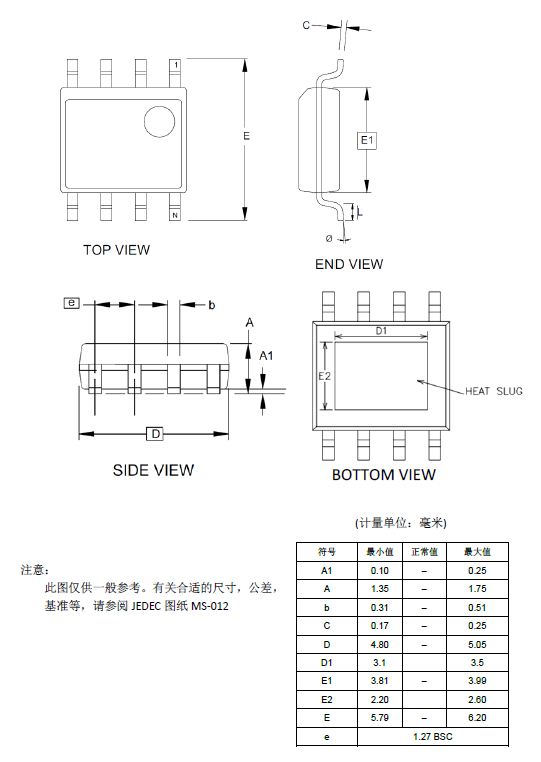

8. 封装信息


登录/注册后可看大图
