一场海思的面试经历原创 2017-06-15 芯司机 芯司机
精彩导读
回想去年，我参加过的一场面试。当时，我投递的职位是海思数字IC电路设计岗位。不知道为什么，这个岗位投递的人超多。竞争极其残酷。在面试过程中，问了很多问题，先问基础数字电路设计题，再根据简历中的项目问问题。其中一个问题，是关于多周期时钟，在这里我做下详细的记录和解释。
Section1: 多周期基础题，不会的基本…ABOUT
面试官首先问多周期是什么意思？让我给他做个详细解释。于是我给他balabala讲了下面的知识点，当然现场没那么详细，这里我详细给大家做下解释。

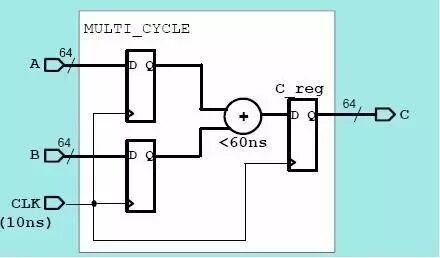

一个多时钟周期的经典例子就是来自DC workshop中的乘法器，图1中时钟CLK的周期为10ns，根据设计规格加法器的延迟约为6个时钟周期。
图1
根据需求，需要加入的setuptime check设计约束如下：
Create_clock–period 10 [get_ports CLK]
Set_multicycle_path–setup 6 –to [get_pins C_reg /D]
图2
加了上面的约束后，DC/PT 将仅仅在第6个上升沿，即第60ns做建立时间的分析，这时，加法器的最大延迟为： Setup time check 时序如图2，那么，DC怎么做保持时间分析呢？其实DC默认是在setup time check的前一个周期，即第50ns做保持时间分析，这时要求加法器的最小延迟：
其实，这种要求明显是不合理的，也会增加电路的复杂度。

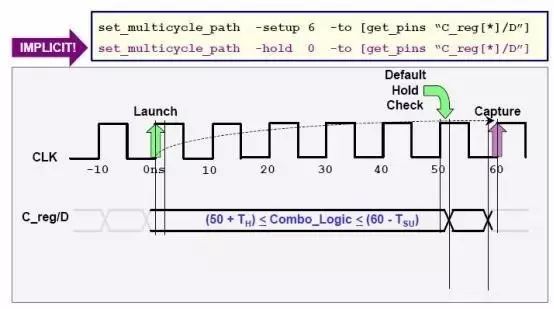

Hold time check 点如图3中绿色箭头所标注位置
图3
为了正确表述电路的功能，我们需要对保持时间做调整，应在0ns时刻做保持时间的检查。正确的约束如下：
Set_multicycle_path –setup 6 –to [get_pins C_reg /D]
Set_multicycle_path –hold 5 –to [get_pins C_reg /D]
图4
保持时间分析提早了5个周期。相应的电路中的加法器允许的延迟也变成为：
相应的电路可以修改成图5的结构进行实现。
图5
Section 2: 多周期进阶，体现水平的时候到了ABOUT
面试官觉得我回答的可以，于是深入继续问，如果上面的电路2个寄存器的CLK不是同频，但是，是同步，又应该怎么考虑？如图6的电路。就是launch CLK和capture CLK 是不一样的CLK，且满足下式：
图6
当时，我就不假思索的写下了下面的SDC，但是答案却是错误的。（根据他的耐心引导，最终还是没搞定）
set_multicycle_path-setup 3 -from clk1 -to clk2
set_multicycle_path -hold 2 -from clk1 -to clk2
解释面试官的题目之前，我们先看一下set_multicycle_path这个SDC命令的其他选项的意思
set_multicycle_path
[-setup | -hold]
[-start | -end]
[-from from_list]
[-to to_list]
[-through through_list]
-Setup和-hold用于说明多周期路径是用在建立时间检查还是用在保持时间检查。
-Start和-end用于说明多周期路径依赖于start clock还是依赖于end clock。
注意-start和-end。
在设置multicycle_path的过程中，一定要注意是start clock 是多周期，还是end clock 多周期。这关系到时序分析的正确性。默认情况下，set_multicycle_path对建立时间的分析是设置end clock为多周期，对保持时间分析师设置start clock为多周期。也就是说，上面的SDC等价于
那么根据这个SDC，DC的建立时间和保持时间check点就变成下面图7所示。可以看到保持时间检查是start clk的多周期就是CLK1。建立时间检查是end clk的多周期就是clk2。但是，保持时间检查明显错了。
图7

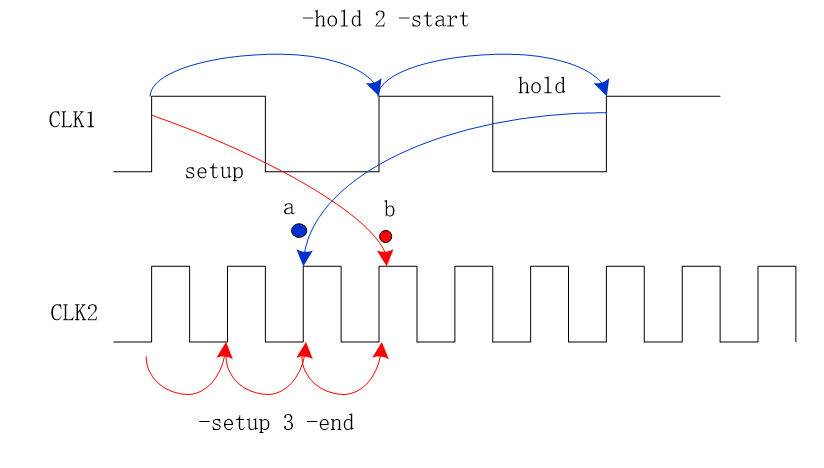

为了获取正确的检查点，更正SDC，获得建立时间和保持时间检查点变成图8所示:
set_multicycle_path -setup 3 -from clk1 -toclk2 -end
set_multicycle_path -hold 2 -from clk1 -to clk2–end
图8
我相信将来大家可能还会碰到图9的面试题，区别在于CLK1是慢时钟，CLK2是快时钟。且满足下式：
图9
如果SDC写出下面的形式，建立时间和保持时间检查点会奇葩的变成图10所示。
set_multicycle_path -setup 3 -from clk1 -to clk2
set_multicycle_path -hold 2 -from clk1 -to clk2
图10
为了获得正确的timing检查点，修正SDC如下，timing check点变成图11所示：
set_multicycle_path -setup 3 -from clk1 -to clk2 -start
set_multicycle_path -hold 2 -from clk1 -to clk2
图11
总结 ABOUT
面试官问问题，总是由浅入深，慢慢引导我们。并根据回答情况就可以判断我们学习掌握的是否够深入。从而录取优秀的学生。另外面试官也会考察一个学生知识掌握的广度。最后，对于简历中写的内容务必都要掌握好，不会的东西，不要往简历里塞。最后预祝大家10月份找工作马到成功。
|
