[原创] PCB板ATE测试探针卡设计和生产的核心技术要求,你知道多少?

[复制链接]
发表于 5 小时前 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

×
高速先生成员--王辉东
在芯片产业向高算力、高集成度迈进的当下,芯片线宽尺寸不断减小,耐高压、耐高温、功率密度不断增大、制造工序日趋复杂,对半导体测试设备要求愈加提高,测试设备的制造需要综合运用计算机、自动化、通信、电子和微电子等学科技术,具有技术含量高、设备价值高等特点。每一颗凝聚着顶尖智慧的芯片,在走向市场前,都必须通过一道严苛的测试关卡——ATE(自动测试设备)测试。
作为衔接价值数百万美元测试机台(Tester)与待测芯片(DUT)的物理 “神经中枢”,ATE 测试板(涵盖负载板、探针卡 PCB 等核心品类)的性能表现,直接左右着测试数据的真伪、测试效率的高低,更深刻影响着芯片的最终量产良率。它早已超越传统印刷电路板的单一属性,进化为融合高频信号传输、精密电源分配、高效热管理与长期结构可靠性的高性能无源器件系统。当测试场景从实验室的理想环境迈入产线大规模量产的严苛现实,这块方寸之间的测试板,正面临着信号完整性、电源完整性及复杂结构工艺的 “终极试炼”。
ATE 测试板作为连接设计与量产的关键载体,其战略价值正被持续放大,半导体测试设备景气度上升,国产化替代加速。
ATE 测试板:芯片产业的 “核心基石” 与不可替代价值
ATE( 测试板被定义为 “核心基石”,本质是其贯穿芯片全生命周期的不可替代性 —— 它是芯片性能的 “检验桥梁”,更是产业效率的 “保障中枢”。
ATE测试主要用于测试半导体芯片的电压、电流、时间、温度、电阻、电容、频率、脉宽、占空比等参数,用于检查芯片是否达到不同工作条件下的功能及性能要求。
61d75211e4e9424fbe99de3100d50cba~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

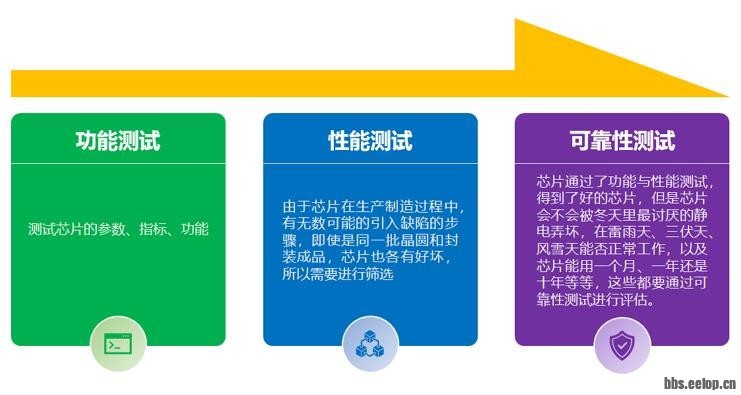

在芯片从设计到量产的全流程中,它扮演三重关键角色:
一是:设计验证阶段的 “校准仪”,通过模拟真实工作环境,验证芯片功能逻辑与性能参数是否符合设计预期;
二是:量产爬坡阶段的 “筛选器”,高效剔除瑕疵产品,避免不良品流入下游导致成本浪费;
三是:质量管控阶段的 “监测站”,持续追踪芯片一致性与可靠性,为后续迭代提供数据支撑。
其性能直接影响三大核心指标:芯片测试的精准度(决定良率筛选有效性)、测试效率(影响量产周期与成本)、信号保真度(保障高算力芯片的性能还原度)。
没有高性能 ATE 测试板,先进芯片的设计价值无法验证,量产质量无法保障,产业规模化发展更无从谈起。
e940c7f2d9184fada6b6982bb9a3ed11~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

不同类型的ATE测试设备需要不同的ATE PCB。
18327b506d7943b6a665c70b475ae3a9~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

探针卡在CP测试中用于连接测试机和Die上的Pad,通常作为Load board的物理接口,在某些情况下Probe Card通过插座或者其它接口电路附加 到Load board上。
应用:晶元切割前,通过pc可以测试晶圆品质,避免不良产品产生封装成本。晶圆检测是指在晶圆出厂后进行封装前,通过探针台和测试系统配合使用,对晶圆上的芯片进行功能和性能的测试。成品测试是指芯片完成封装后,通过分选机和测试系统配合使用,对芯片进行功能和电参数性能测试,保证出厂的每颗芯片的功能和性能指标能够达到设计规范要求。
我司加工的58层ATE探针卡 Probe Card
1df827bdf49e4912b696fce057823ce5~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

813e037def474d0e8522adaea0e06470~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

76bcf06256cd4edbb522a73a29b3b12e~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

ce636764da5c4c1c9e716319a55bf0ae~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

一博PCB工厂在复杂ATE板制造方面拥有丰富的经验,超多层的压合控制,最厚可做130层PCB,高厚径比钻孔、电镀、深V孔加工、DUT Pad和PCB的高平整度控制在30um以内、<3mil的层间对准精度、POFV工艺和局部镀厚金工艺。此外一博PCB工厂拥有先进的PCB技术实验室和高速PCB信号完整性测试,可以进行新材料的验证和可靠性测试,并且对信号完整性测试有丰富的经验。
f573b4a162f844759abf170eb103a92b~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

围绕ATE板批量很小,交期急的特点,一博PCB工厂建立了一套高效的交付流程。在制造前的ATE设计、DFM前期评估、工程制作、物料准备,制造过程中专线生产和订单发货后的售后服务,充分满足芯片研发设计的周期需要。
部分ATE产品展示
e7e6bb6160c34daabd285f963463a50c~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

ATE 测试板作为芯片测试的核心载体,其制程精度与性能稳定性直接决定测试链路的可靠性。一博科技基于长期技术积淀,构建了覆盖 “工艺 - 验证 - 交付” 的全维度制板优化体系:
1.精密制造工艺的针对性优化
针对超多层 PCB 压合易出现的层间应力不均问题,一博通过全新的压合设备(德国lauffer压机)自主压合参数校准方案,实现 130 层板件的无分层、低翘曲量产;同时对高厚径比孔加工的孔壁镀层均匀性、深 V 孔的形态一致性进行工艺迭代,将 DUT Pad 与 PCB 整体平整度控制在 30μm 以内,层间对准精度突破至 <3mil, POFV 工艺与局部镀厚金工艺则实现了特殊场景下的性能与成本平衡。
3925aceef0554e3fa935cfd998547a49~tplv-tt-origin-web:gif.jpeg?_iz=58558&from=article.jpg

2.全周期性能验证的体系化优化
借助先进 PCB 技术实验室,一博建立了从新材料导入验证、多工况可靠性测试到高速信号完整性分析的全链路验证流程,提前识别板件潜在风险,确保 ATE 板在高温、高频等严苛测试环境下的稳定运行。
3.小批量急单交付的流程化优化
针对 ATE 板订单特性,一博重构交付链路:前置介入 ATE 设计阶段开展 DFM 评估,同步完成工程与物料筹备;启用专线生产保障产能优先级;配套专属售后服务,实现从需求对接至交付落地的周期压缩,精准适配芯片研发的窗口期需求。
提问:
关于ATE探针卡的生产和设计,大家遇到过什么难题,一起聊一聊。
