摘要随着电力电子技术向高频、高压、高功率密度方向的演进，碳化硅（SiC）MOSFET已成为新能源汽车、光伏储能及工业驱动领域的关键功率器件。然而，SiC器件独特的物理特性对其栅极驱动系统提出了严苛要求，特别是对隔离辅助电源的电压稳定性、瞬态响应及共模瞬态抗扰度（CMTI）提出了新的挑战。基本半导体（BASiC Semiconductor）推出的BTP1521P正激DC-DC转换器芯片，配合TR-P15DS23隔离变压器，构建了一套专为SiC驱动优化的离散式供电解决方案。本报告将从SiC驱动的物理需求出发，深入剖析BTP1521P的内部架构、高频工作机制、拓扑优势以及其在生成+18V/-5V非对称偏置电压中的具体实现，并结合经济性与可靠性维度，全面阐述该方案相对于传统集成模块的技术价值。

---

第一章 绪论：第三代半导体驱动供电的变革1.1 SiC MOSFET的崛起与驱动挑战在当今的功率转换系统中，效率与功率密度是永恒的追求。硅基（Si）IGBT和MOSFET虽然技术成熟，但在开关速度和导通损耗方面已逼近材料极限。碳化硅（SiC）作为第三代宽禁带半导体，凭借其3倍于硅的禁带宽度、10倍的击穿电场强度和3倍的热导率，正在重塑电力电子行业格局。

然而，SiC MOSFET并非“即插即用”的替代品。其极高的开关速度（dV/dt>100V/ns）和较低的阈值电压（VGS(th)​），使得栅极驱动电路的设计变得异常复杂。驱动电路不仅需要提供足够的电流来快速充放电栅极电容，还必须通过隔离电源为驱动IC二次侧提供极其稳定的偏置电压。
传统的辅助电源解决方案往往采用简单的反激（Flyback）拓扑或通用的集成DC-DC模块。面对SiC的应用场景，这些方案逐渐暴露出局限性：集成模块成本高昂、体积受限且散热困难；而低频反激方案则存在变压器体积大、隔离电容高导致CMTI性能差等问题。在此背景下，BTP1521P作为一款专为隔离驱动供电设计的控制芯片，其技术价值凸显无疑。

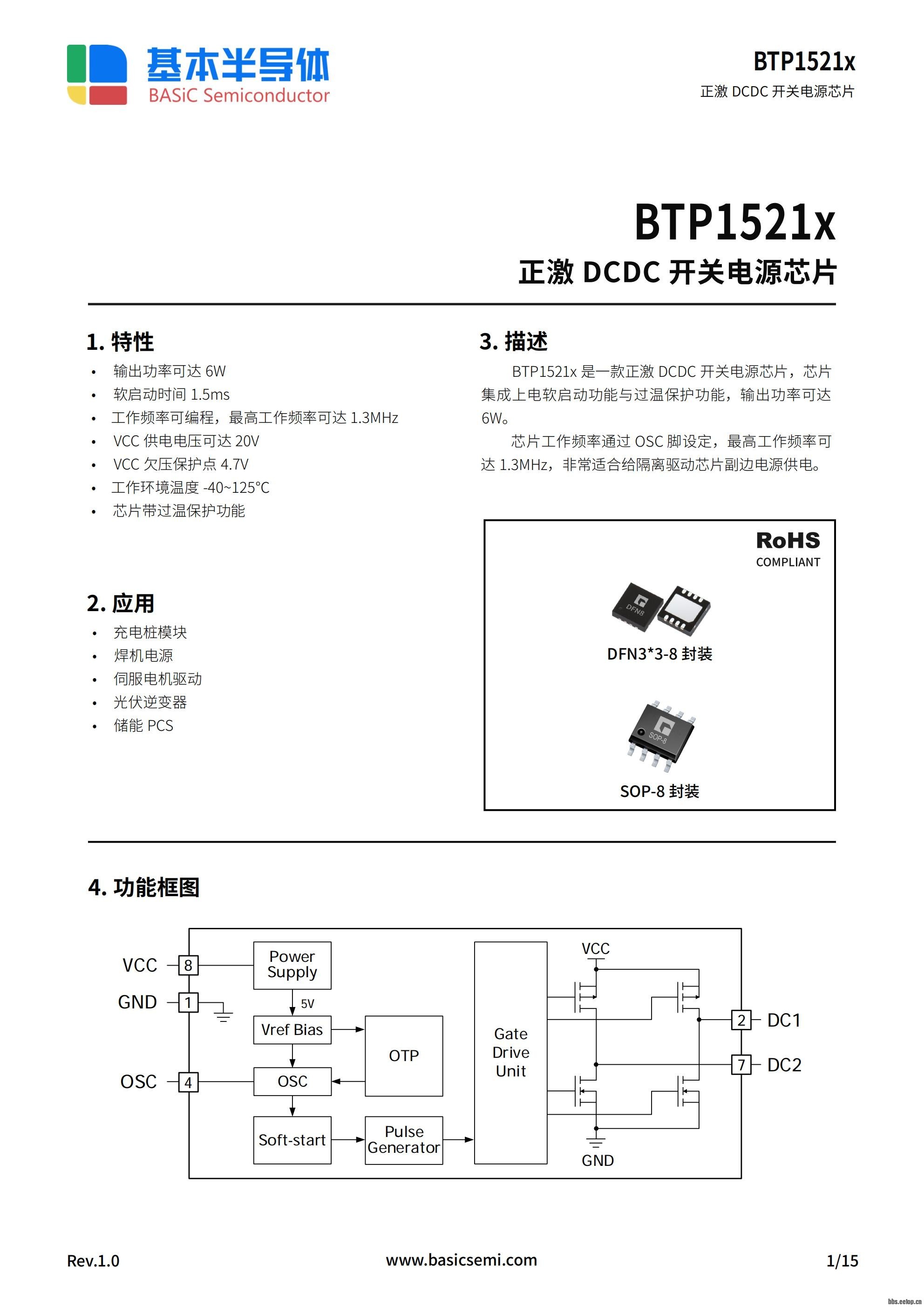

1.2 BTP1521P方案的核心定位BTP1521P并非一颗通用的电源管理芯片，其设计初衷即为了解决隔离驱动供电的痛点。根据基本半导体发布的数据手册及相关应用文档，该芯片支持高达1.3MHz的可编程开关频率，采用SOP-8或DFN3*3-8封装，能够以极小的PCB占板面积提供高达6W的输出功率。
该方案的核心逻辑在于“离散化的高性能集成”：通过一颗高频控制器（BTP1521P）配合一颗微型化的高频变压器（TR-P15DS23），在PCB板级实现优于昂贵集成模块的性能，同时大幅降低系统BOM（物料清单）成本。这种设计思路恰好契合了当前工业界降本增效与国产化替代的双重趋势。

---

第二章 SiC MOSFET驱动偏置电压的物理机制与需求分析要深刻理解BTP1521P的技术价值，必须首先剖析其服务的对象——SiC MOSFET的栅极特性。驱动电压的选择并非随意，而是由器件的微观物理结构决定的。
2.1 正向驱动电压（+18V ~ +20V）的必要性与硅MOSFET通常在+10V至+12V即可充分导通不同，SiC MOSFET通常需要更高的正向栅极电压。
2.1.1 界面态密度与通道电阻SiC材料的SiO∗2/SiC界面处存在较高的界面态密度（Interface Trap Density, D∗it）。这些界面陷阱会捕获电子，导致通道迁移率降低。为了克服这一效应并获得较低的导通电阻（RDS(on)​），必须施加更高的栅源电压（VGS​）以增强反型层中的载流子浓度。

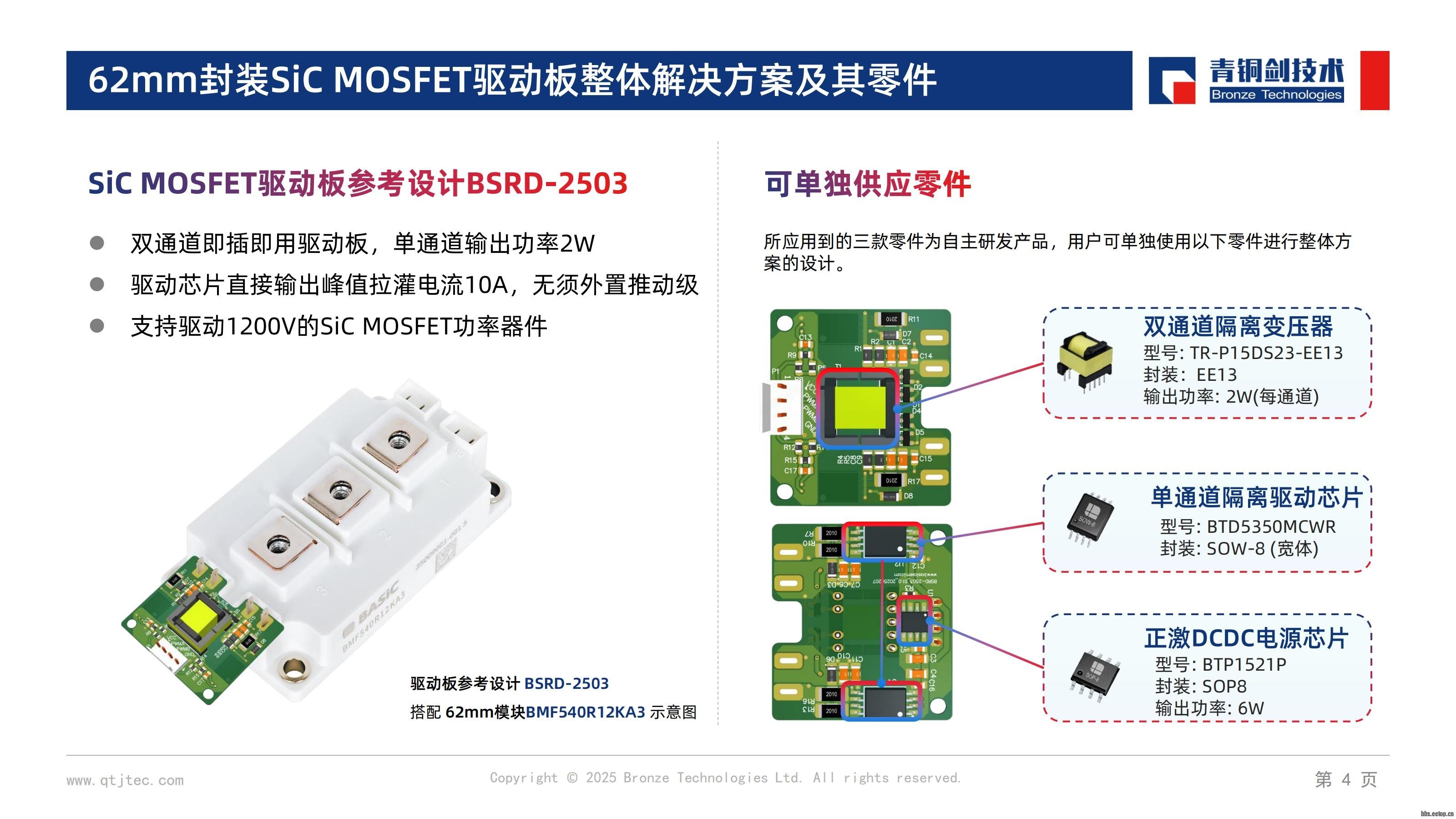

根据基本半导体62mm模块BMF540R12KA3的规格书，其推荐的工作栅极电压为+18V。数据表明，在+15V驱动下，SiC MOSFET的RDS(on)​会显著高于+18V时的数值。如果辅助电源无法稳定输出+18V，或者在负载瞬变时发生电压跌落，将直接导致器件导通损耗急剧增加，甚至因热失控而损坏。
2.1.2 饱和电流与短路耐受能力驱动电压还决定了器件的饱和电流。较高的驱动电压虽然降低了导通损耗，但也增加了短路电流峰值。因此，辅助电源的输出精度至关重要。BTP1521P方案通过稳压管反馈或原边调节，需确保正向电压在全温度范围内的波动控制在安全范围内（通常±5%），以平衡效率与短路保护能力。
2.2 负向关断电压（-3V ~ -5V）与米勒效应抑制SiC MOSFET驱动设计中最棘手的问题在于防止“误导通”（Parasitic Turn-on），这直接关系到负压供电的必要性。
2.2.1 米勒效应（Miller Effect）机理在桥式电路（如半桥、全桥）中，当上管快速导通时，下管的漏极-源极电压（VDS​）会以极高的dV/dt上升。这一电压变化率会通过下管的栅漏寄生电容（Cgd​，即米勒电容）向栅极注入位移电流：
IMiller​=Cgd​×dtdVDS​​
该电流流经栅极回路阻抗（包括驱动IC内阻、栅极电阻Rg​），在栅极产生正向电压尖峰。
2.2.2 阈值电压的迟滞与温漂SiC MOSFET的阈值电压（VGS(th)​）相对较低，且具有负温度系数。在高温下（如150°C），VGS(th)​可能降至1.5V-2V左右。如果仅采用0V关断，米勒电流产生的电压尖峰极易突破这一阈值，导致上下管直通（Shoot-through），引发灾难性故障。
2.2.3 负压的安全裕量引入-5V的负偏置电压，实际上是人为增加了噪声容限。例如，采用-5V关断时，栅极电压必须上升近-7V才能触发误导通，而0V关断时仅需上升2V-3V。基本半导体在其应用指南中明确指出，对于BMF540R12KA3模块，推荐使用-5V的关断电压。BTP1521P方案的核心价值之一，正是能够通过灵活的电路拓扑，低成本地构建出这种非对称的双电源轨（+18V/-5V）。

---

第三章 BTP1521P芯片架构深度解析BTP1521P作为方案的核心控制器，其内部架构与参数设定直接决定了电源系统的性能上限。
3.1 封装与热管理：SOP-8的精妙平衡BTP1521P采用SOP-8封装（另有DFN3*3-8可选）。在功率电子领域，封装不仅是保护壳，更是散热通道。对于栅极驱动电源而言，虽然平均功率可能仅为2W-6W，但考虑到驱动板通常位于功率模块附近，环境温度极高（常达85°C甚至105°C），芯片的热阻特性至关重要。
BTP1521P的SOP-8封装通过引脚框架的设计优化了热传导路径。相较于完全灌封的模块电源，离散式设计的BTP1521P允许热量通过PCB铜箔发散，设计者可以通过增加铺铜面积或添加过孔来优化热管理，确保芯片在125°C的结温限制下长期可靠运行。
3.2 1.3MHz高频工作的技术意义BTP1521P最显著的技术特征是其可编程工作频率高达1.3MHz。这一指标在隔离驱动电源控制器中处于领先地位，其技术价值体现在两个维度：
3.2.1 磁性元件的微型化变压器的体积主要受限于磁芯的伏秒积（Volt-Second Product）。根据法拉第电磁感应定律：
N⋅Ae​⋅ΔB=V⋅Δt
其中N为匝数，Ae​为磁芯截面积，ΔB为磁通摆幅，V为电压，Δt为导通时间。提高开关频率fsw​直接减小了导通时间Δt（Δt≈D/fsw​）。因此，在相同的功率传输需求下，1.3MHz的高频允许使用截面积极小的磁芯（如EE13甚至更小），或者减少绕组匝数。这直接促成了TR-P15DS23这样微型变压器的应用，极大地节省了PCB空间。
3.2.2 提升瞬态响应与降低输出阻抗栅极驱动负载具有极强的脉冲特性：在开关瞬间抽取数安培的峰值电流，而在稳态时电流极小。高频开关意味着能量包（Energy Packet）的传输频率更高，输出电容能够得到更快的能量补充。这使得电源在面对突变负载时，电压跌落更小，恢复时间更短，从而保证了SiC驱动电压的刚性。
3.3 软启动与保护机制SiC驱动电路通常包含大容量的稳压电容（如4.7uF或更大）以提供瞬时大电流。如果电源直接硬启动，巨大的浪涌电流可能导致原边母线电压塌陷或触发过流保护。
BTP1521P集成了1.5ms的软启动功能。在上电初期，芯片通过逐步增加占空比（从15%-30%开始），限制原边峰值电流，使输出电压平滑建立。这一设计细节对于由辅助绕组供电或多路集中供电的系统尤为重要，防止了系统启动时的“打嗝”现象。
此外，UVLO（欠压锁定）功能设定在4.7V（关断）/ 5.2V（开启）。这确保了当输入电压不稳定时，芯片会果断切断输出，防止SiC MOSFET在驱动电压不足的情况下工作于线性区而烧毁。

---

第四章 拓扑架构与磁性元件设计：正激变换器的优势BTP1521P选择了正激（Forward）或推挽（Push-Pull）拓扑，而非低功率辅助源常用的反激（Flyback）拓扑。这一选择背后蕴含着深刻的技术考量。
4.1 正激 vs. 反激：为何选择正激？4.1.1 能量传输方式的差异

• 反激变换器：在开关管导通时，能量存储在变压器气隙中；关断时，能量释放到副边。这意味着变压器既是变压器又是储能电感，且副边电流是断续的，导致输出纹波电压较大，需要较大的输出电容滤波。
• 正激变换器：开关管导通时，能量直接通过变压器传输到副边。副边通常接有续流电感（或利用变压器漏感与电容特性），输出电流更为连续平滑。对于栅极驱动这种对电压纹波敏感的应用，正激拓扑能提供更纯净的电压轨。


4.1.2 功率密度的考量正激变压器无需储存能量，因此无需气隙，能够充分利用磁芯的高磁导率，在同等体积下传输更大的功率。BTP1521P支持高达6W的输出，这在EE13尺寸的变压器上，若采用反激拓扑是难以高效实现的。
4.2 TR-P15DS23变压器的技术关键配套的TR-P15DS23变压器是该方案的另一大核心技术价值载体。
4.2.1 极低的隔离电容（Cio​）与CMTI在SiC应用中，原边（低压侧）与副边（高压浮地侧）之间的寄生电容Cio​是共模噪声的“高速公路”。当SiC开关动作产生高dV/dt时，会有位移电流Icm​=Cio​×dV/dt流过隔离屏障。
如果Cio​过大，巨大的共模电流会干扰原边控制芯片，甚至造成逻辑错误。TR-P15DS23得益于BTP1521P的高频驱动能力，绕组匝数较少，且采用了EE13这种小型磁芯，物理表面积小，从而天然具有极低的绕组间电容（通常小于10pF）。这极大地提升了系统的共模瞬态抗扰度（CMTI），通常可达100kV/us以上。
4.2.2 漏感控制与电压尖峰高频工作带来的副作用是漏感引起的电压尖峰。TR-P15DS23的设计必须严格控制原边漏感，以减少BTP1521P内部MOSFET关断时的电压应力。同时，合理的耦合系数保证了负载调整率，使得在不采用光耦反馈（开环或半闭环控制）的情况下，输出电压仍能维持在SiC驱动允许的范围内。

---

第五章 电路实现：构建+18V/-5V非对称供电BTP1521P本身输出的是高频交流脉冲，要将其转化为SiC所需的+18V/-5V直流偏置，需要精巧的副边电路设计。
5.1 稳压管分压电路的原理与优势查阅基本半导体的推荐电路，该方案通常采用一种基于稳压管（Zener Diode）的“虚拟地”分压技术，而非传统的双绕组中心抽头方式。
5.1.1 工作原理全波整流：变压器副边输出的高频方波经过全桥整流（或倍压整流），在输出电容两端建立一个总的直流电压Vtotal​。假设设计目标是23V（即18V + 5V）。
稳压管钳位：在输出回路的参考地（即SiC MOSFET的Source极）与负电源轨（VEE​）之间串联一个稳压值为4.7V或5.1V的稳压管。
电位分配：

• 负偏置电压：由稳压管强制钳位，即VEE​≈−Vz​≈−4.7V。
• 正偏置电压：总电压减去负偏置电压，即VCC​=Vtotal​−Vz​≈23V−4.7V=18.3V。


5.1.2 技术优势这种方案的技术价值在于其自适应性和低成本：

• 成本低：无需定制带有中心抽头的复杂变压器，仅需一个单绕组变压器和一颗稳压管。
• 负压稳定：负压直接由稳压管决定，非常稳定。这对于防止米勒误导通至关重要，因为负压的稳定性直接关系到关断安全裕量。
• 灵活性：如果未来更换了不同代的SiC器件（例如需-6V关断），设计者只需更换稳压管，而无需重新设计变压器或PCB布局。


5.2 推挽模式（Push-Pull）的扩展能力对于需要驱动并联SiC模块或超大功率模块的场景，栅极电荷Qg​巨大，驱动功率可能超过6W。BTP1521P提供了推挽驱动模式。

• 外置MOSFET：通过DC1/DC2引脚驱动两颗外置的小功率MOSFET。
• 功率扩展：此时BTP1521P退化为纯控制器，系统的输出功率仅受限于外置MOSFET和变压器的功率容量。这使得同一套控制方案可以覆盖从几瓦到十几瓦的宽广功率范围，极大地简化了研发选型工作，实现了平台化设计。


---

第六章 经济性与供应链分析：离散方案 vs. 集成模块在实际工程落地中，技术价值往往需要通过经济效益来体现。BTP1521P代表的“控制器+变压器”离散方案，与市面上流行的“黑盒子”集成DC-DC模块形成了鲜明对比。
6.1 成本结构的深度剖析集成DC-DC模块（如金升阳、Recom等品牌的高隔离模块）通常价格昂贵，单通道成本可能在30-50元人民币甚至更高。其溢价主要来自封装工艺、测试成本以及品牌溢价。
相比之下，BTP1521P方案的BOM成本极其透明且低廉：

• BTP1521P芯片：通常为几元人民币。
• TR-P15DS23变压器：由于尺寸极小（EE13），材料成本极低，且易于自动化绕制，成本可控。
• 外围阻容二极管：均为通用标准件，成本几乎可以忽略。


综合来看，在大批量生产中，BTP1521P离散方案的硬件成本可能仅为集成模块的30%~40%。对于多轴伺服驱动、多路光伏逆变器等需要大量驱动通道的设备，这种成本节约是巨大的竞争优势。
6.2 供应链安全与设计自主权

• 集成模块的黑盒风险：集成模块内部电路未知，一旦发生停产或缺货，寻找替代品极其困难（引脚兼容、尺寸兼容、电气特性兼容需同时满足）。
• 离散方案的自主可控：采用BTP1521P方案，设计者掌握了BOM的所有细节。变压器可以由多家磁性元件厂代工，被动元器件可随意替换。即使控制器缺货，由于其拓扑的通用性，修改设计也相对容易。这种供应链的韧性在当前动荡的半导体市场中具有极高的战略价值。


6.3 形状因子的灵活性集成模块通常具有固定的长宽高（如SIP封装或DIP封装），这在追求极致紧凑的设计中可能成为阻碍（例如高度过高无法放入超薄机箱）。
BTP1521P方案允许工程师将元器件“打散”布局：变压器可以放置在离芯片较远的位置以避开散热器，或者利用PCB的双面空间进行布局。SOP-8和EE13的低高度特性，使其能够轻松适应各种异形空间或刀片式驱动板的设计需求。

---

第七章 典型应用场景与系统集成BTP1521P的技术价值在具体的应用场景中得到了充分验证。
7.1 电动汽车充电桩模块（Charging Piles）在30kW/40kW的充电模块中，空间极度受限且对效率要求极高。BTP1521P的高频特性使得驱动电路占用面积极小，能够集成在功率密度极高的功率板上。同时，其软启动功能避免了多路并联模块启动时对辅助电源的冲击。
7.2 光伏逆变器与储能PCS这些系统通常工作在800V-1500V的高母线电压下。SiC MOSFET的高速开关会产生强烈的电磁干扰。BTP1521P方案中变压器的低隔离电容特性，有效阻断了高频噪声回路，保护了DSP等弱电控制电路，提高了系统的EMC（电磁兼容）性能。

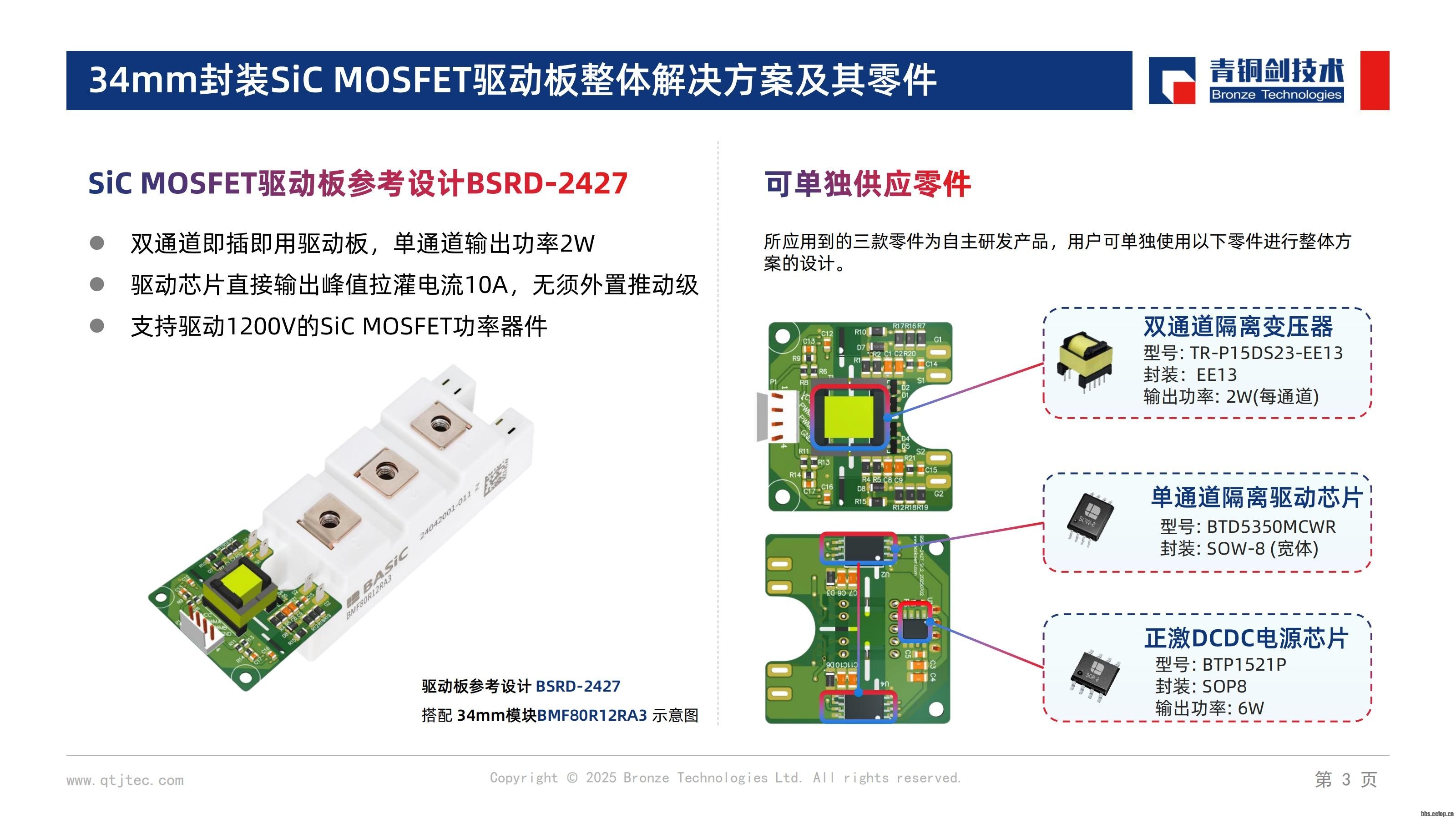

7.3 工业焊接与感应加热工业现场电网环境恶劣。BTP1521P宽范围的输入电压（最高20V）和欠压保护功能，保证了在电网波动时，SiC驱动电压不会跌落到危险区域。结合BSRD-2427-ES02驱动板方案1，该芯片已被验证能适应焊接机电源中频繁的负载突变和强干扰环境。

---

第八章 结论深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。

综合以上分析，基本半导体BTP1521P芯片在SiC MOSFET隔离驱动供电领域展现了卓越的技术价值，其核心优势可概括为：

• 精准的电压构建能力：通过正激拓扑与稳压管钳位技术的结合，低成本、高可靠地实现了SiC所需的+18V/-5V非对称偏置，有效解决了导通损耗与米勒误导通的矛盾。
• 极致的高频微型化：1.3MHz的开关频率打破了传统磁性元件的体积限制，使得EE13微型变压器得以应用，既减小了体积，又通过降低隔离电容大幅提升了系统的CMTI性能。
• 灵活的架构与扩展性：支持直接驱动与推挽扩展，覆盖了从单管到大功率模块的全场景需求；离散化的设计赋予了工程师在PCB布局、热管理及成本控制上极大的自由度。
• 极高的性价比与供应链韧性：相对于昂贵的集成模块，BTP1521P方案以更低的BOM成本实现了同等甚至更优的性能，并为企业提供了更安全的供应链保障。


对于致力于开发高性能、高可靠性且具成本竞争力的新一代电力电子设备的工程师而言，BTP1521P无疑是驱动SiC MOSFET的理想电源解决方案。它不仅是一颗电源芯片，更是连接数字控制与碳化硅功率世界的一座坚固、高效的桥梁。
