[资料] 接口电路MS1285有极性 应用于 RS-485 通信系统的收发芯片 三态输出

[复制链接]
发表于 昨天 23:43 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

×
MS1285/MS1285M/MS1285D 是一款半双工、±20kV ESD、可应用于 RS-485 通信系统的收发芯片,传输和接收速率可达10Mbps。片内集成的瞬态保护功能保护器件不受 IEC61000 静电放电(ESD)和瞬态放电(EFT)的影响。此器件具有宽的共模电压范围,适合于长电缆运行的多点应用。

主要特点:

• 总线引脚保护

±20kV 的人体模型(HBM)保护

±12kV IEC61000-4-2 接触放电

+4kV IEC61000-4-4 快速瞬态突发

• 总线最大连接个数:256

• 数据速率:300bps 至 10Mbps

• 工作电压范围 4.5V-6.0V

• 三态输出

• 兼容其他 485 芯片









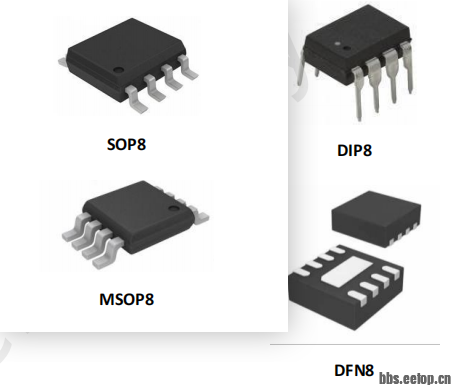

添加图片注释,不超过 140 字(可选)









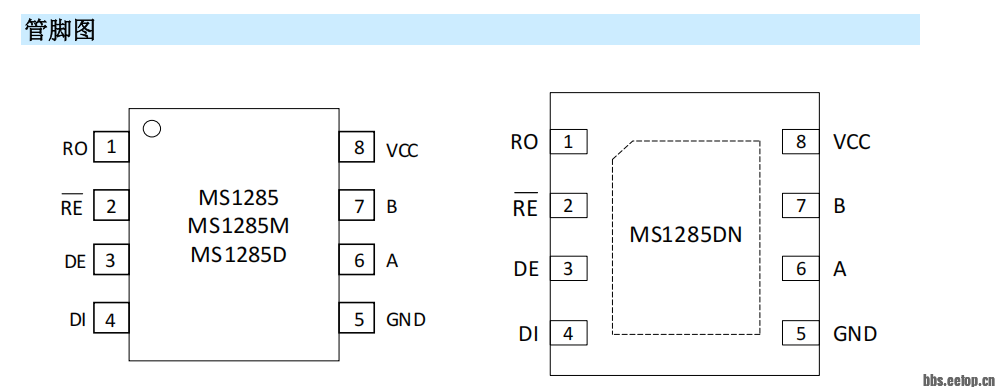

添加图片注释,不超过 140 字(可选)









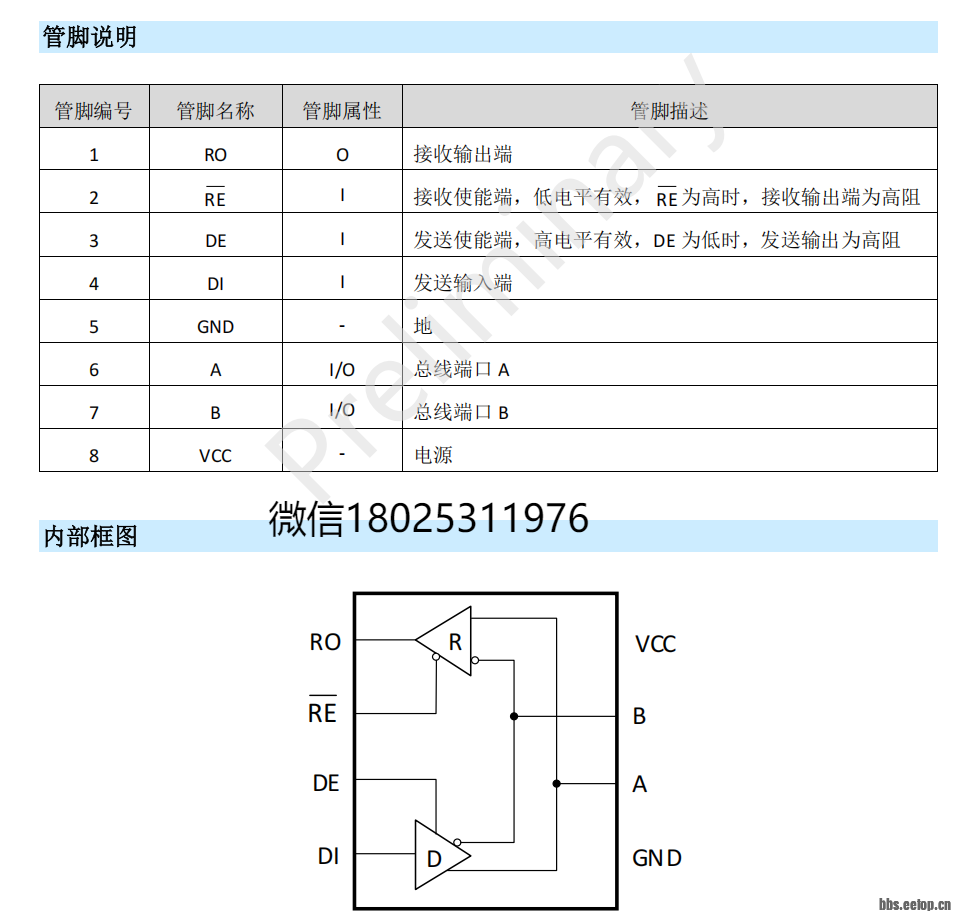

添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)

1.R1的阻值范围为(从机数量+1)k到(从机数量+1)×10k之间。

2.R2的阻值范围为100到1k之间。R2一般只需要在两端最远的MS1285上接一颗,用于减少信号反射,不是在所有主机的AB线上接R2。

3.接大量从机时,需要使用菊花链结构,不能使用拓扑结构。

4.建议使用双绞线,且建议最远距离不要超过1.5km。

应用场景:

工业自动化

电表

加热、通风和空调环境系统(HVAC)

DMX512 网络

过程控制

运动控制

RS485 接口

更多资料更多型号推荐 180 Maisie 2531 1976 技术支持 样品支持。
