[资料] 三相无刷电机驱动 MS8828 直流无刷驱动 激光打印器 复印机 专用打印机

[复制链接]
发表于 前天 11:42 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

×
产品描述:

MS8828 为一款三相无刷电机的驱动芯片,最高工作电压可达35V,最大驱动电流 1.5A。芯片采用 PWM 脉冲驱动的方式来减少输出功耗,通过调节外部信号的占空比来调节电机的转速;芯片内置锁存型保护电路,可以在电机正常运转但 HALL 信号输入异常时起到保护芯片的作用。

主要特点:

• Imax=1.5A

• 低输出阻抗上臂桥 0.6Ω,下臂桥 0.5Ω

• 使用直接 PWM 输入进行速度控制和同步整流

• 1-HALL FG 输出

• 锁存型 CSD 保护电路

• 正、反转工作模式,可切换

• Stop 模式下的节电功能

• 过温、过流保护以及低电压保护

• 5V 稳压输出

• Star/Stop 电路

当电机关闭时进入“急刹车(Short Brake)”









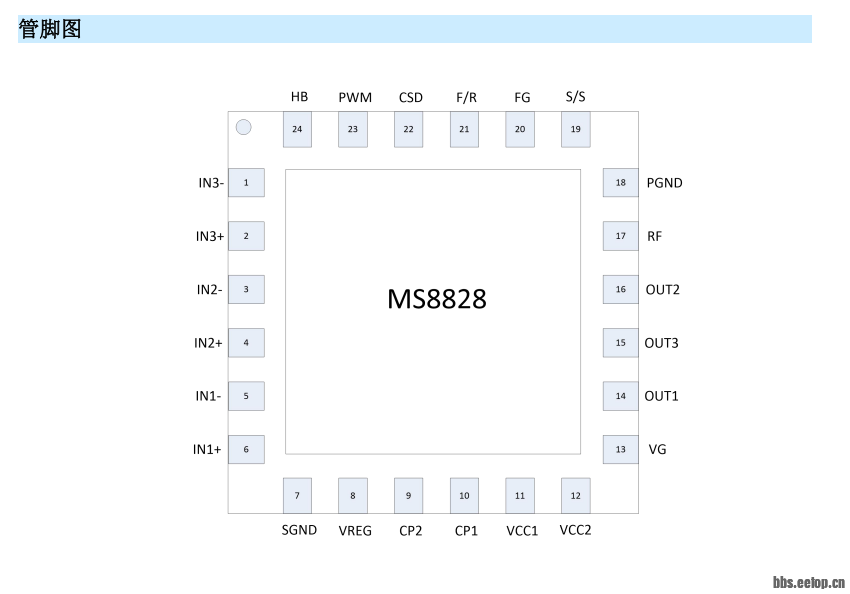

添加图片注释,不超过 140 字(可选)









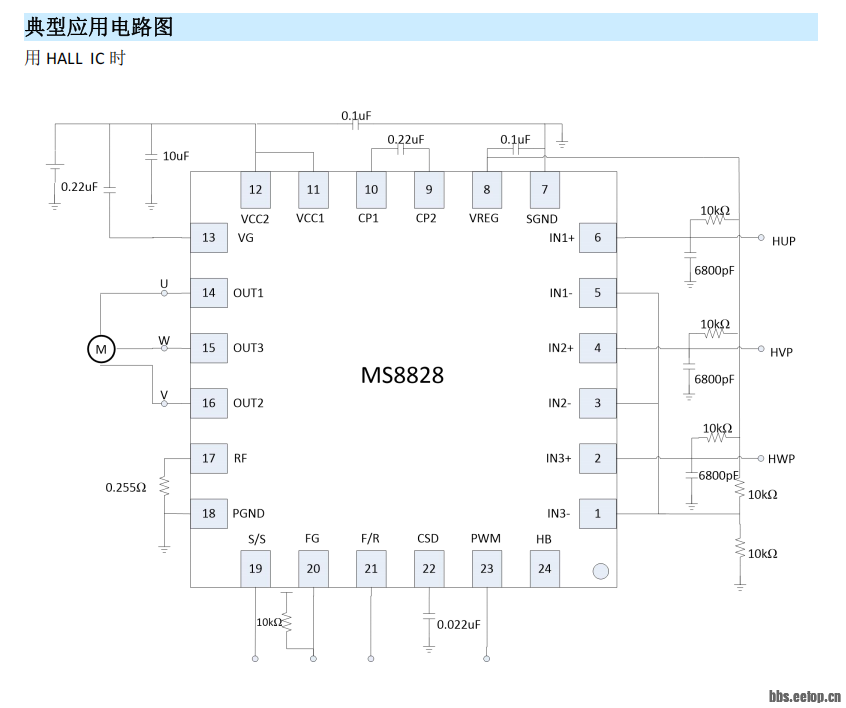

添加图片注释,不超过 140 字(可选)









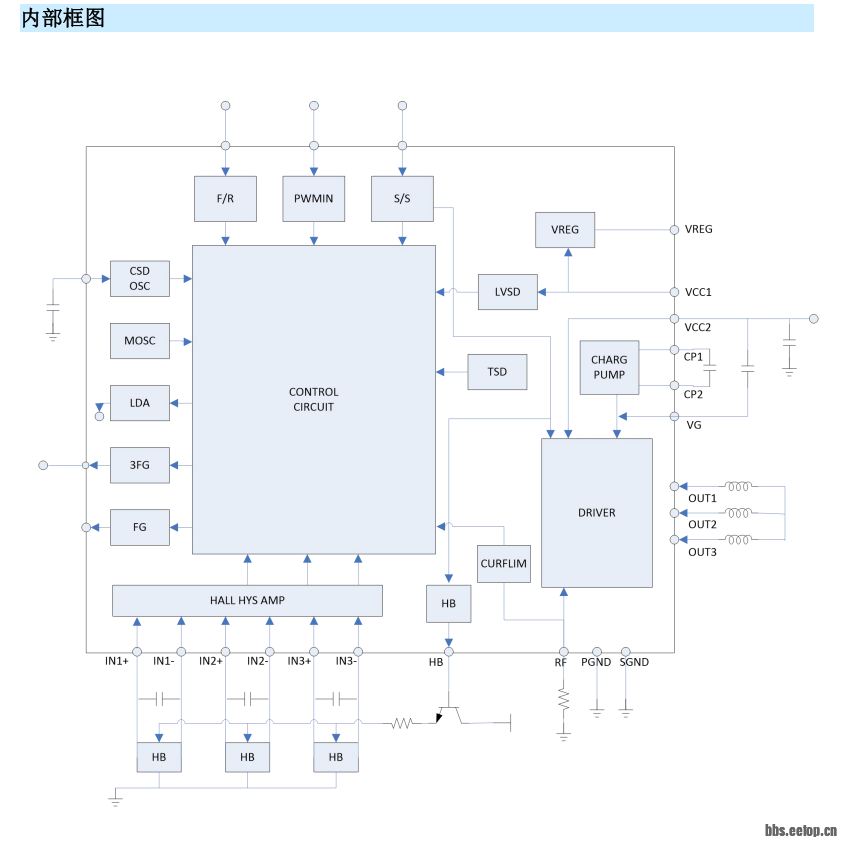

添加图片注释,不超过 140 字(可选)

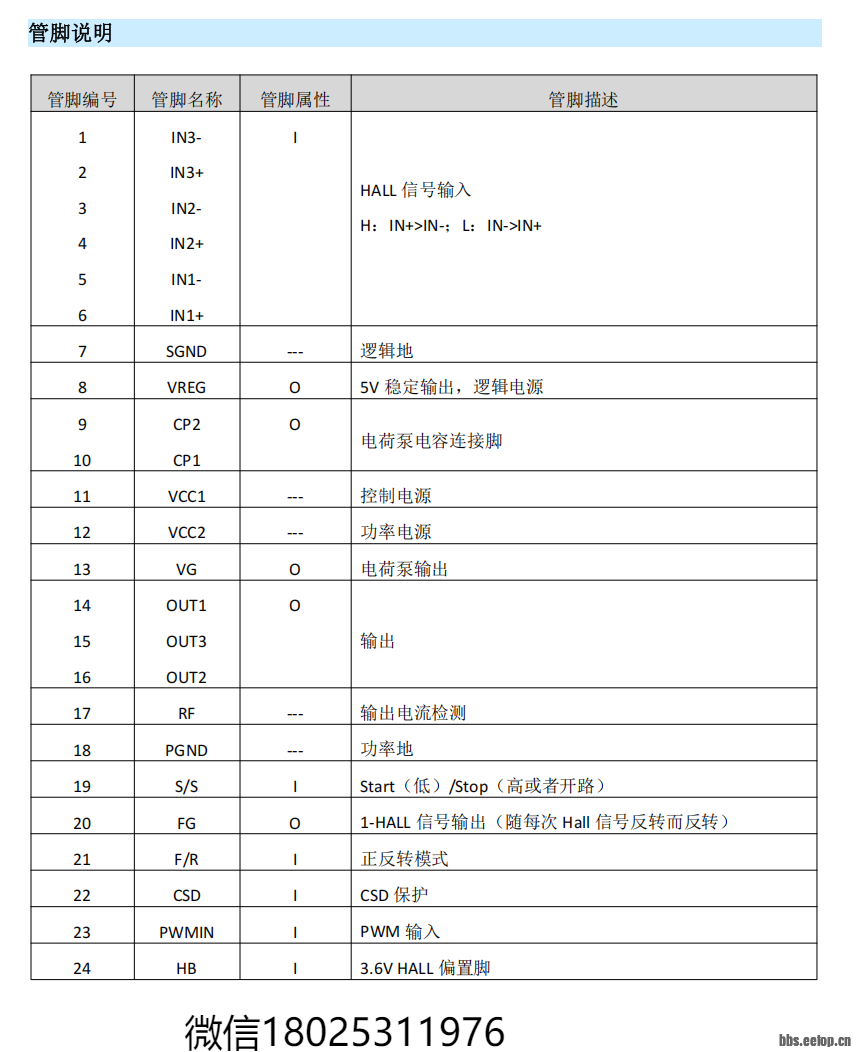

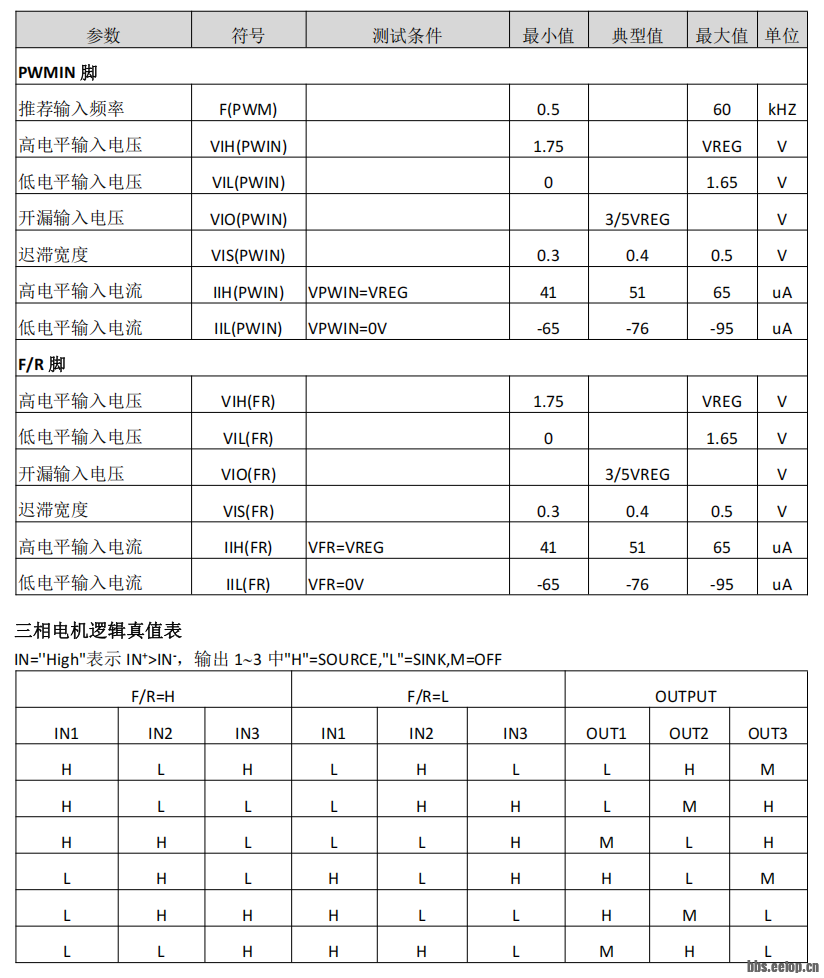

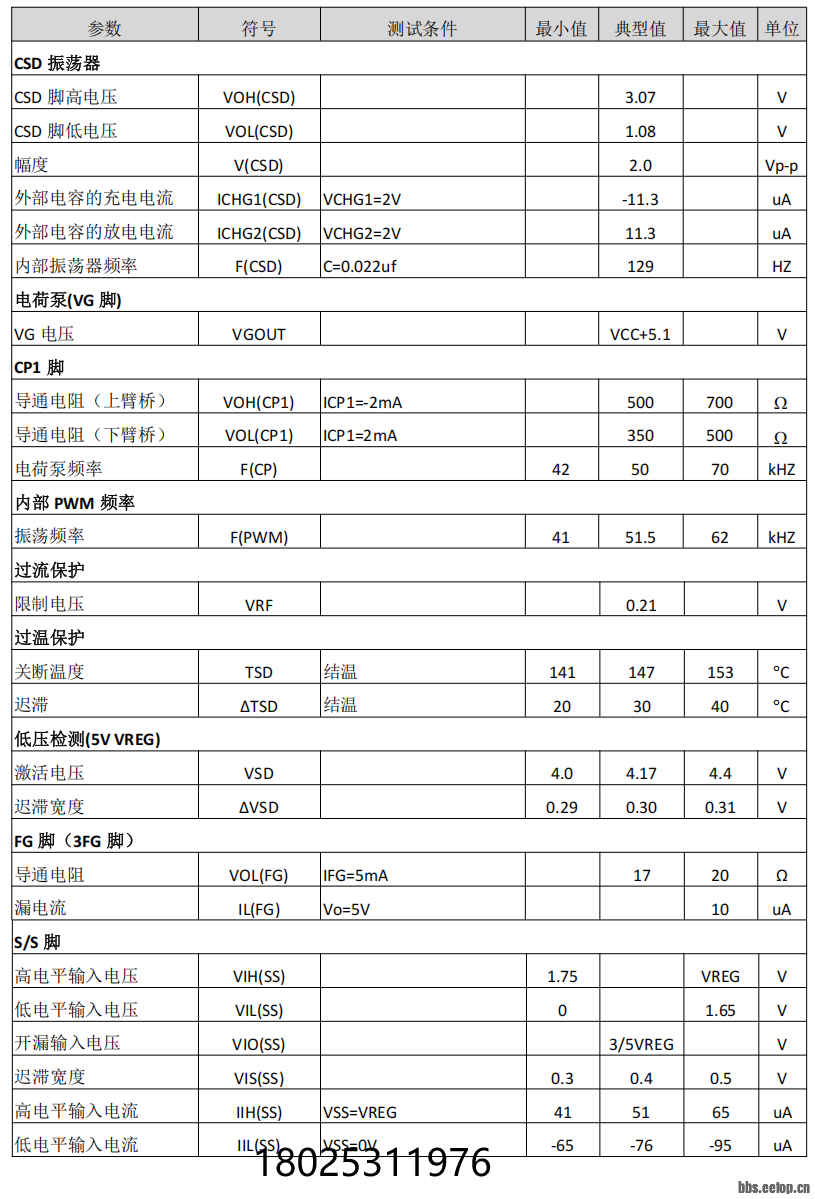

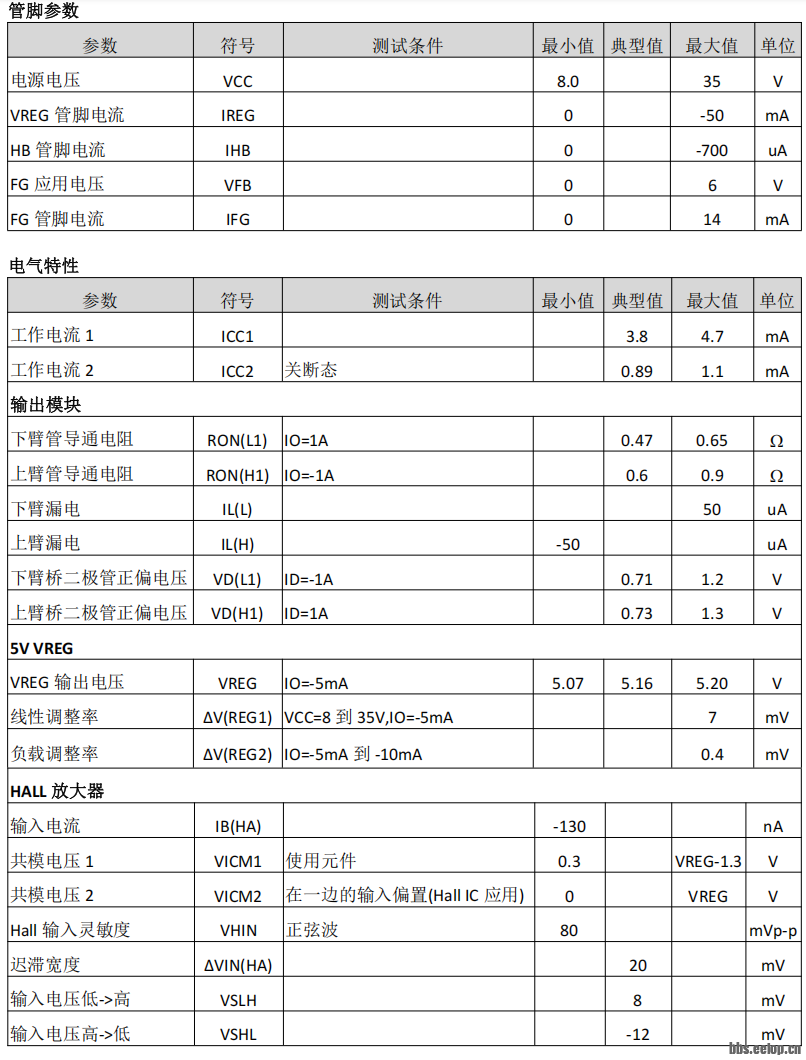

电气参数

无其他说明,T=25°C,VCC=24V









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)









添加图片注释,不超过 140 字(可选)

功能描述

驱动模块

芯片采用一种直接的 PWM 驱动方式减小功耗,PWM 通过调整输出模块上臂管的关断来实现调节

功能,电机的驱动强度由其占空比决定。

在正常的 PWM 关断之时,同步整流开始发挥作用,下臂管导通,相比 LDMOS 寄生的二极管续流

大大减小了热量的产生。









添加图片注释,不超过 140 字(可选)

应用场景:

激光打印器

复印机

专用打印机

大型家电

监控摄像头
