执行摘要本报告旨在为国产碳化硅（SiC）MOSFET比如基本半导体代理商销售经理提供一个全面的、深入的知识框架，使其能够超越产品规格，理解电力电子研发工程师在实际设计中所面临的挑战和核心关注点。报告从国产SiC器件的本征物理特性出发，详细解析其在导通、开关和热性能上与传统硅基IGBT的根本性差异。进而，深入分析了SiC在电动汽车、可再生能源、工业驱动等大功率应用中的典型拓扑，并揭示了高速开关所带来的驱动、寄生效应、电磁兼容（EMI）及散热等系统级痛点。通过对比器件成本与系统总拥有成本（TCO）的价值，本报告将帮助国产碳化硅（SiC）MOSFET比如基本半导体代理商销售人员将对话从单纯的价格讨论提升到全面的价值主张。最终，报告总结了与工程师有效沟通的关键技巧，旨在将国产碳化硅（SiC）MOSFET比如基本半导体代理商销售经理的角色从产品推销者转变为值得信赖的技术解决方案顾问。

引言：从销售到技术顾问
在当今瞬息万变的电力电子行业，产品销售人员与研发工程师之间的传统沟通模式正面临挑战。单一的产品规格介绍已不足以建立深厚的合作关系。真正的信任与合作源于对客户痛点的深刻理解和专业洞见。本报告旨在弥合这一技术鸿沟，为SiC MOSFET销售人员提供所需的知识深度，使其能够参与到高层次的技术讨论中，赢得工程师的尊重与信赖。
作为第三代半导体材料的代表，碳化硅正引领一场电力电子的革命。其在提升系统效率、功率密度和可靠性方面的核心作用，使其成为电动汽车、可再生能源和工业驱动等大功率应用领域的关键使能技术。然而，SiC的卓越性能也带来了新的系统级设计挑战。本报告将从SiC的底层物理特性开始，逐层剖析其在实际应用中的价值和需要解决的问题，为销售人员提供一个完整的技术图景。

---

第一章：器件本征特性与硅基技术的根本性差异
理解SiC MOSFET的底层物理特性是与工程师有效沟通的基础。本章将深入探讨SiC材料的独特之处，并将其与传统硅基（Si）IGBT进行对比，从而解释SiC在系统层面的优势和面临的挑战。

1.1 碳化硅的物理基础：宽禁带材料的优势

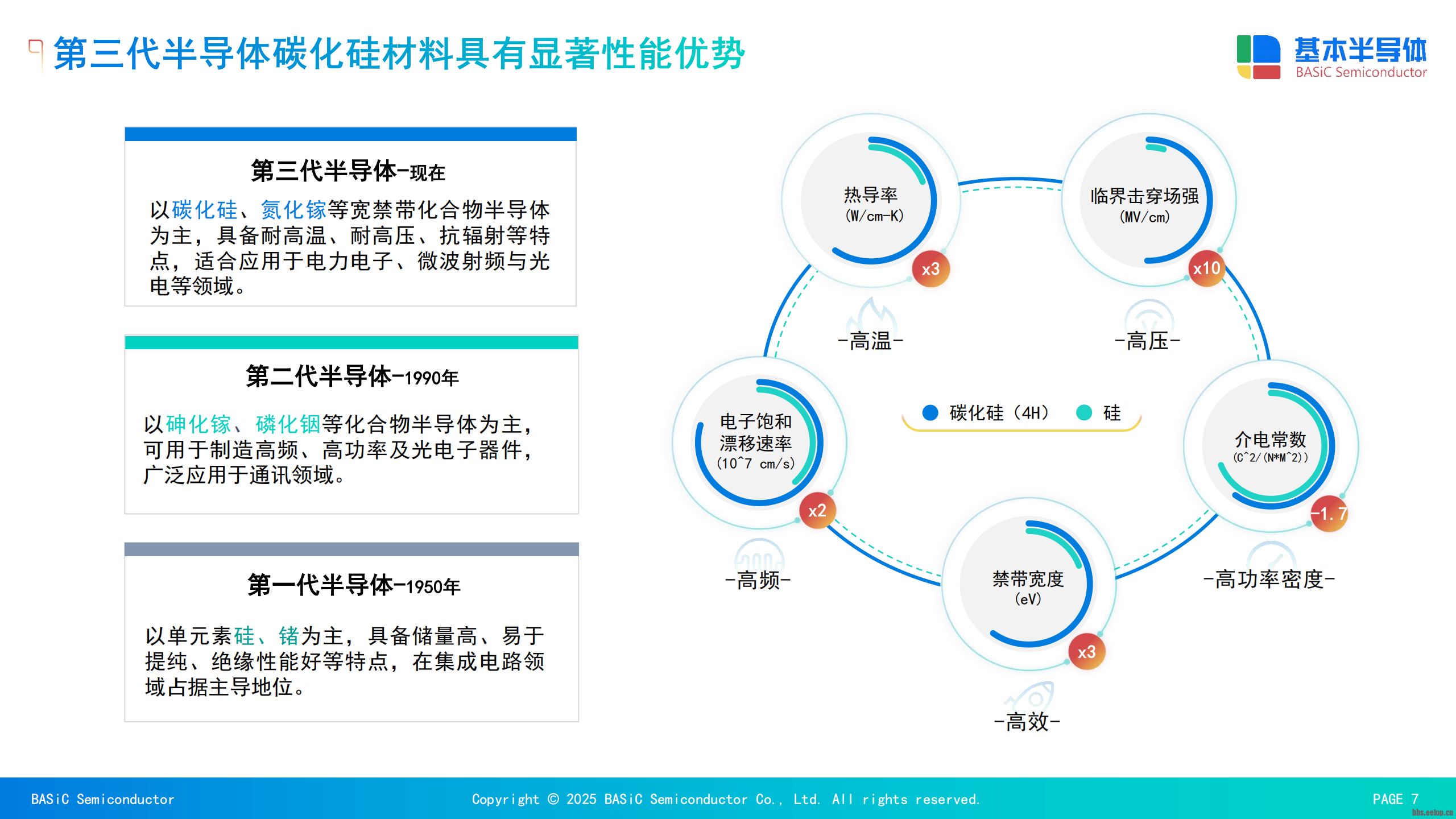

SiC器件的卓越性能源于其作为宽禁带半导体材料的三个关键物理属性。首先是高禁带宽度，SiC的禁带宽度约为3.2 eV，是Si（1.12 eV）的近三倍。这一特性使得SiC器件在高温下能保持极低的漏电流，理论上可承受高达300°C的结温，远高于Si器件通常150°C的温度上限 。
其次是高临界电场，SiC的临界电场强度是Si的约10倍 。在实现相同耐压等级时，SiC器件的漂移区厚度可大幅减小，仅为Si器件的十分之一。这种结构上的精简直接降低了导通电阻（RDS(on)​），从而显著减小了导通损耗 。
最后是高热导率，SiC的热导率约为Si的三倍 。这一特性使得SiC器件能够更有效地将热量从结区传导至外部，支持更高的电流密度和功率密度，并简化了整个系统的散热设计，例如减少对大型散热片的需求 。
上述物理特性直接映射到SiC MOSFET在器件层面的核心优势：
低导通电阻： SiC MOSFET的导通电阻不仅低于硅基器件，而且随温度变化不敏感 。在25°C至100°C温度范围内，SiC的${R_{DS(on)}}$仅变化约1.13倍，而典型的Si-MOSFET可变化高达1.67倍 。这使得SiC器件在高温下仍能保持高效率，降低了对复杂热设计的依赖 。
小型化： 由于高临界电场，SiC芯片的尺寸更小，这不仅降低了成本，还带来了更小的寄生电容和栅极电荷，为高速开关提供了基础 。

1.2 导通特性：SiC MOSFET vs. Si IGBT
在导通特性方面，SiC MOSFET与Si IGBT存在根本性差异。SiC MOSFET是多数载流子器件，其导通特性更接近一个纯电阻 。其导通损耗（Pcond​）与电流（ID​）的平方成正比，可表示为 Pcond​=ID2​×RDS(on)​。而Si IGBT作为双极性器件，其输出特性具有明显的“拐点电压”（Knee Voltage） 。

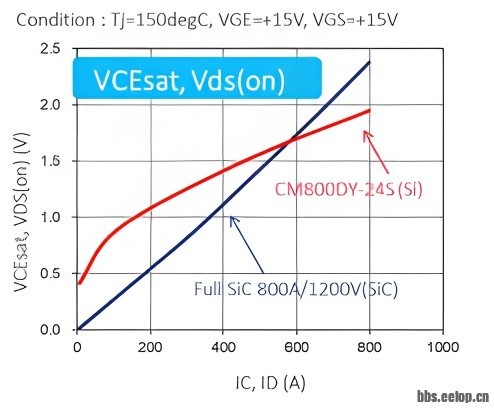

这两种特性决定了它们在不同电流下的性能表现。在低电流或中等电流工况下，SiC MOSFET的导通损耗显著低于IGBT。然而，当电流超过两者特性曲线的交叉点时，IGBT的导通损耗可能反而更低 。对于工程师而言，理解这一盈亏平衡点至关重要。例如，在电动汽车主驱应用中，约90%的WLTP（全球轻型车测试规程）驱动周期都处于低功率区域，需要极高的效率来延长续航里程。SiC MOSFET在这些工况下的低导通损耗提供了明显的优势。而IGBT的低损耗优势则只在提供额外扭矩或最高性能的短暂峰值工况下才体现 。
因此，一些系统设计采用了“双电驱”混合方案，其中SiC用于覆盖日常驾驶工况以实现高效率，而IGBT则用于提供峰值功率输出。国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理应学会向工程师询问其应用中典型的电流工作范围和负载曲线，而不仅仅是峰值电流，从而提供更有针对性的建议，从产品推销者转变为系统架构顾问。

1.3 开关特性：速度与效率的飞跃

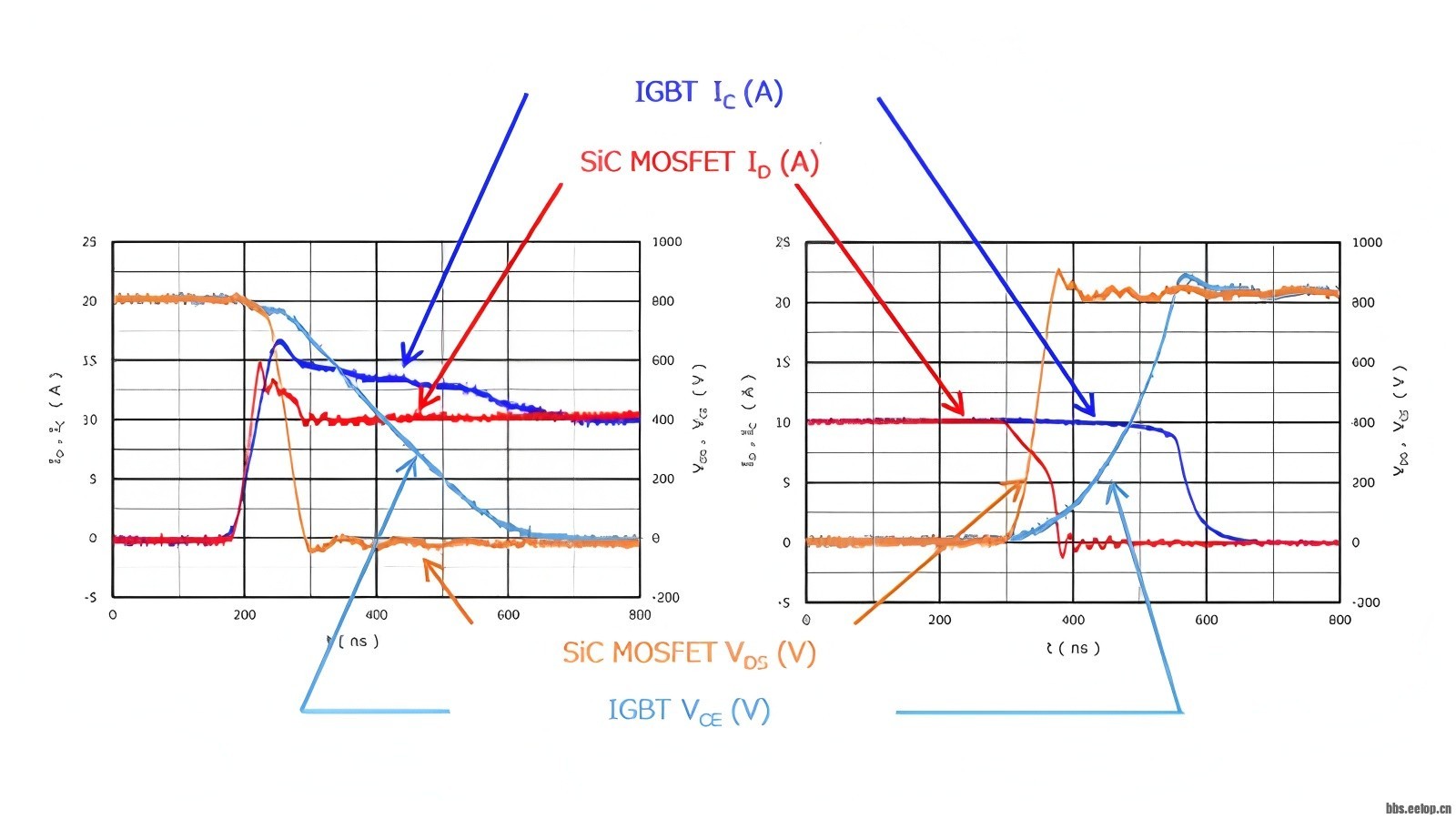

SiC MOSFET在开关特性上对Si IGBT具有压倒性优势。作为单极型器件，SiC MOSFET在关断过程中没有少数载流子的复合过程，从而避免了IGBT固有的“拖尾电流”（Tail Current）现象 。这一特性使得SiC能够实现极快的开关速度，通常仅为数十纳秒，从而大幅降低了开关损耗 。
另一个关键参数是栅极电荷（Qg​），它代表开启MOSFET所需的总电荷量 。
${Q_g}$越大，驱动MOSFET所需的时间越长，开关损耗越高 。SiC器件因其芯片尺寸小而具有较低的${Q_g}$，这对于实现高频、高效开关至关重要 。然而，器件设计中存在一个权衡：芯片尺寸越小，${Q_g}$越低，但导通电阻可能会随之增加 。工程师需要在开关损耗和导通损耗之间找到最佳平衡点。
SiC器件的低开关损耗和低${Q_g}$使其能够工作在更高的开关频率下 。根据电感和电容的基本公式（能量E=21​LI2 或 E=21​CV2），在相同的能量传输下，开关频率越高，所需的无源元件（电感、变压器、电容）的体积和重量就越小 。这直接导致整个系统（如逆变器或充电器）的尺寸和重量大幅减小，从而提升了功率密度 。因此，国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理必须清晰地阐述这一因果关系。SiC的价值主张不仅仅是“效率更高”，更是“系统更小、更轻、更具成本效益”。

1.4 晶圆与封装：从器件到模块

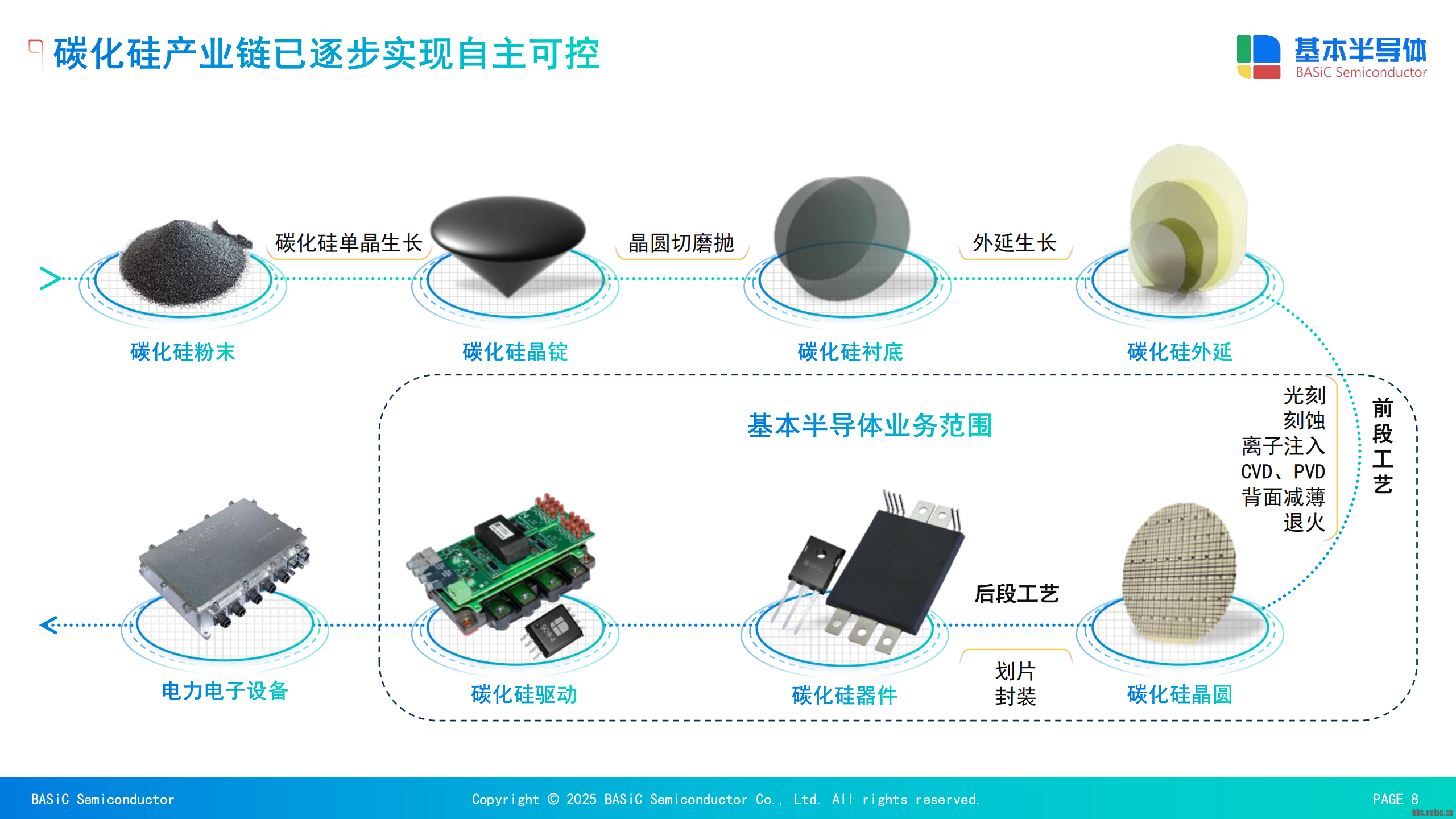

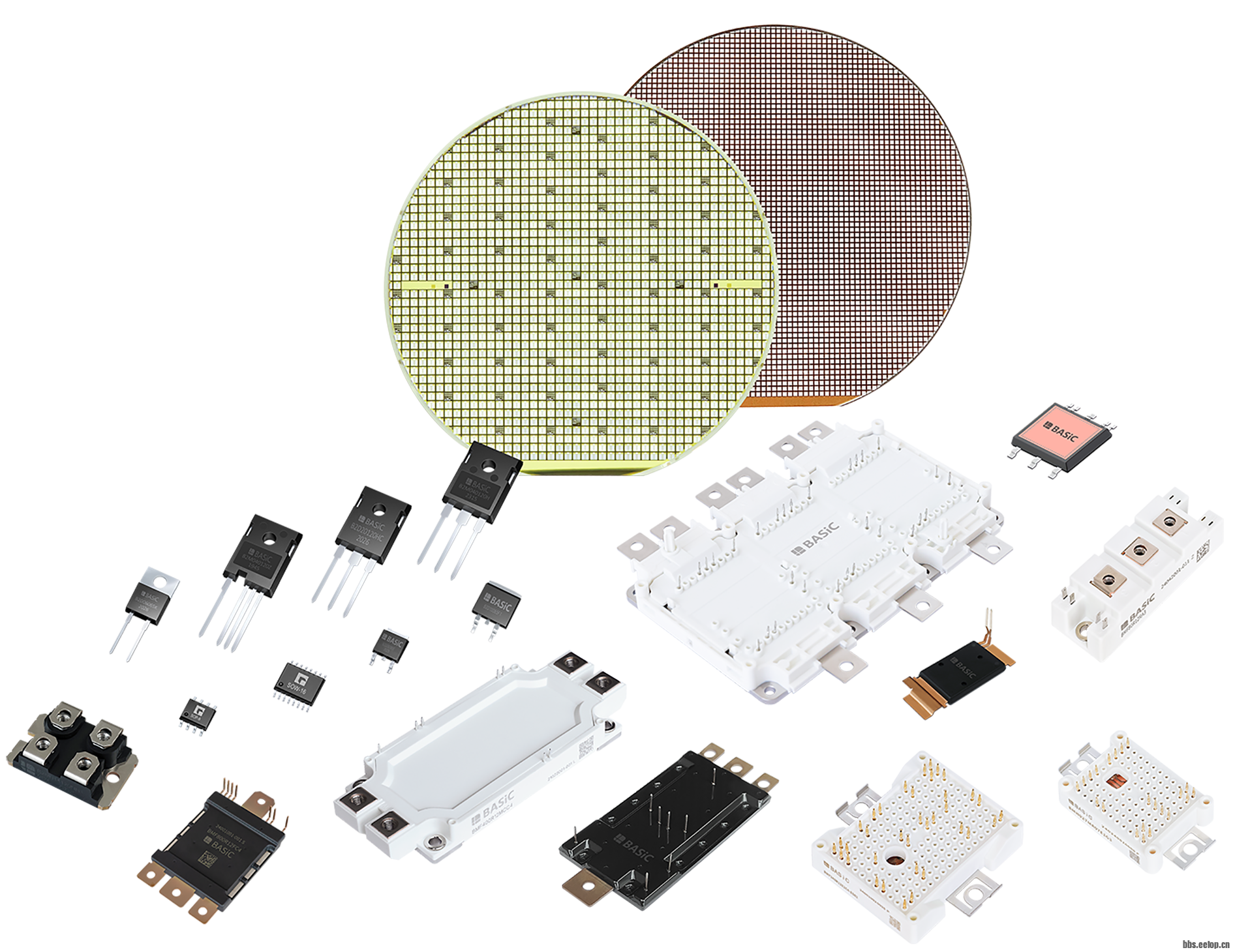

SiC器件的制造和封装也对其性能至关重要。目前，150mm晶圆技术在成本和性能之间取得了良好的平衡，并在市场上占据主导地位 。

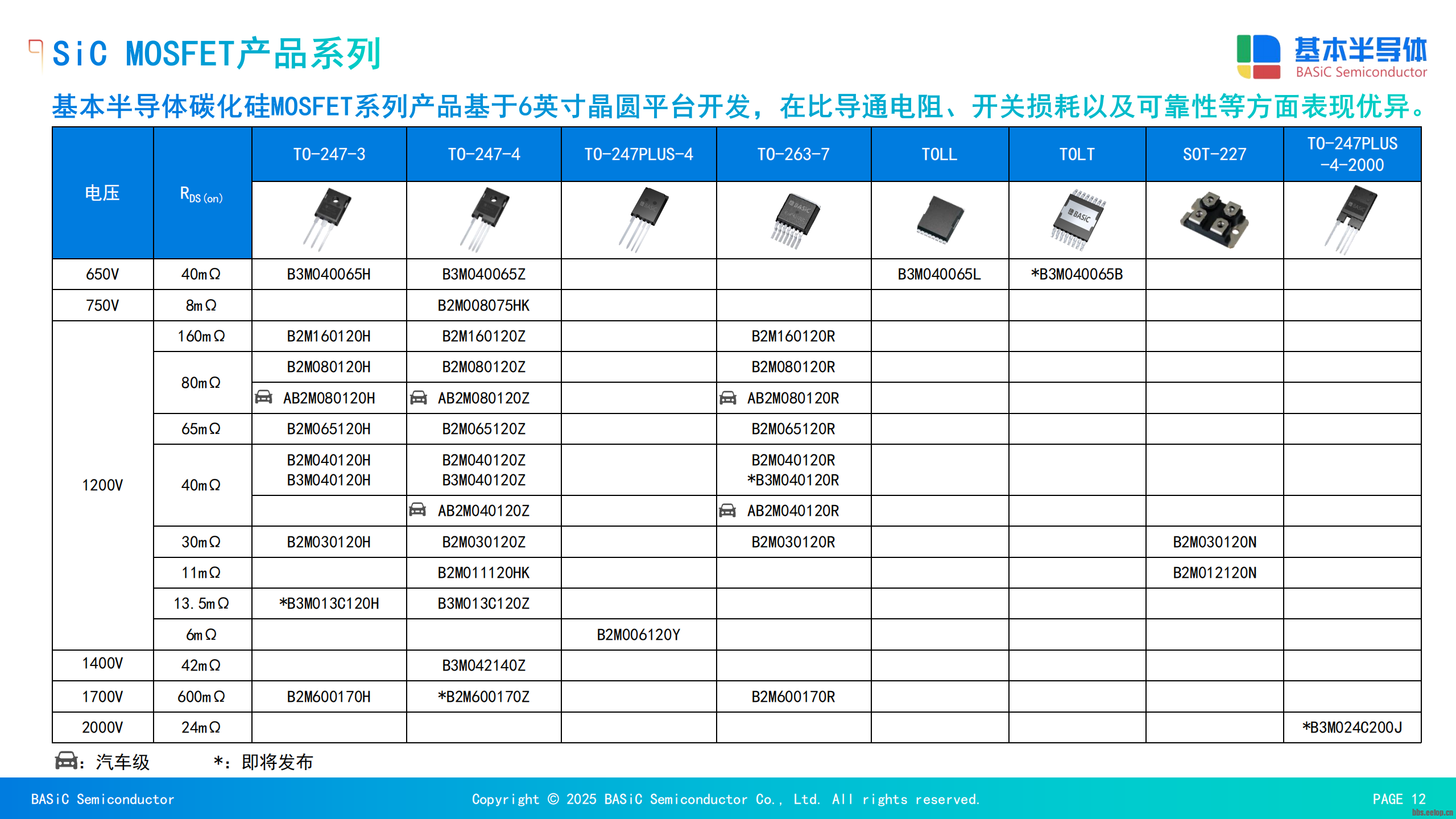

SiC高速开关的特性对封装提出了特殊要求，而先进封装技术能够进一步释放其性能。例如，带开尔文源极（Kelvin Source）的TO-247-4引脚封装，已成为发挥SiC器件潜能的必要设计。在传统的TO-247-3封装中，栅极驱动回路和功率回路共用一个源极引脚 。SiC的高电流变化率（dI/dt）会在这个共用的源极引脚寄生电感（Ls​）上产生一个负向电压降（V=Ls​×dI/dt） 。这个电压降会抵消一部分栅极驱动电压，减小了有效的VGS​，从而降低了开通速度并增加了开关损耗 。而TO-247-4封装提供了独立的开尔文源极引脚作为栅极驱动电压的参考地，将驱动回路与高dI/dt的功率回路解耦，有效消除了源极电感压降的影响，从而实现更低的开关损耗 。国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理在与工程师沟通时，将对4引脚封装的讨论作为其对系统级设计挑战的深刻理解的体现，这远比单纯介绍产品规格更具说服力。

---

第二章：理解大功率应用中的典型拓扑
本章将讨论SiC MOSFET在几种典型大功率电力电子拓扑中的应用，并解释其在其中扮演的关键角色和带来的价值。

2.1 电动汽车与车载充电（OBC）

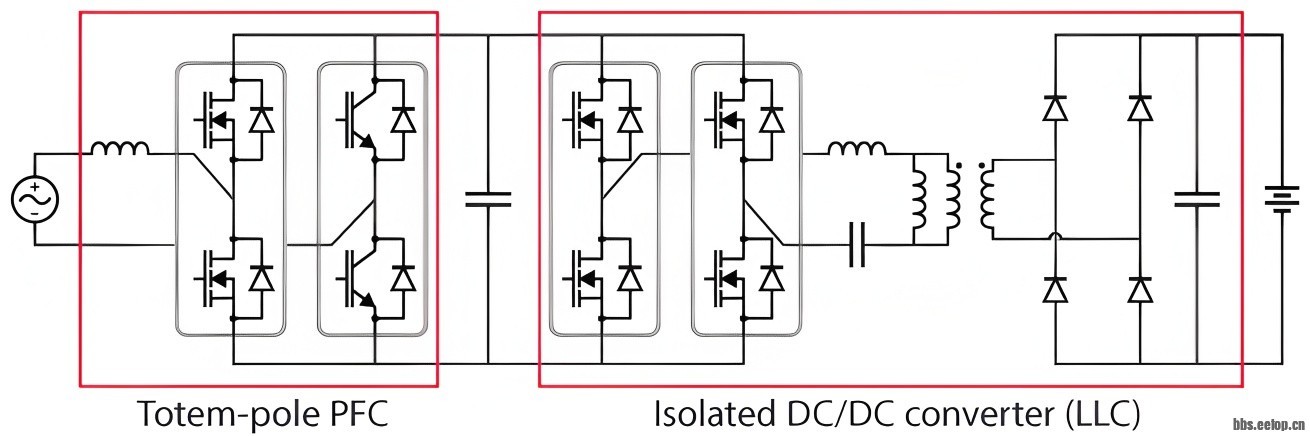

在电动汽车领域，SiC器件已成为车载充电器（OBC）和牵引逆变器的核心。SiC在车载充电中的典型应用拓扑包括图腾柱PFC和LLC谐振变换器。图腾柱PFC是一种无桥式功率因数校正拓扑，通过使用SiC MOSFET，可以消除传统PFC电路中二极管桥带来的损耗，从而实现极高的效率 。在DC-DC阶段，SiC的低损耗和高频能力使其成为LLC谐振变换器的理想选择。SiC能够将LLC变换器的工作频率提升到500 kHz甚至更高，从而大幅减小变压器和电感等磁性元件的体积和重量，实现高功率密度和小型化 。

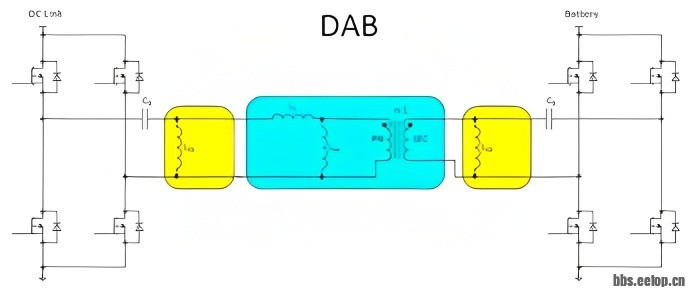

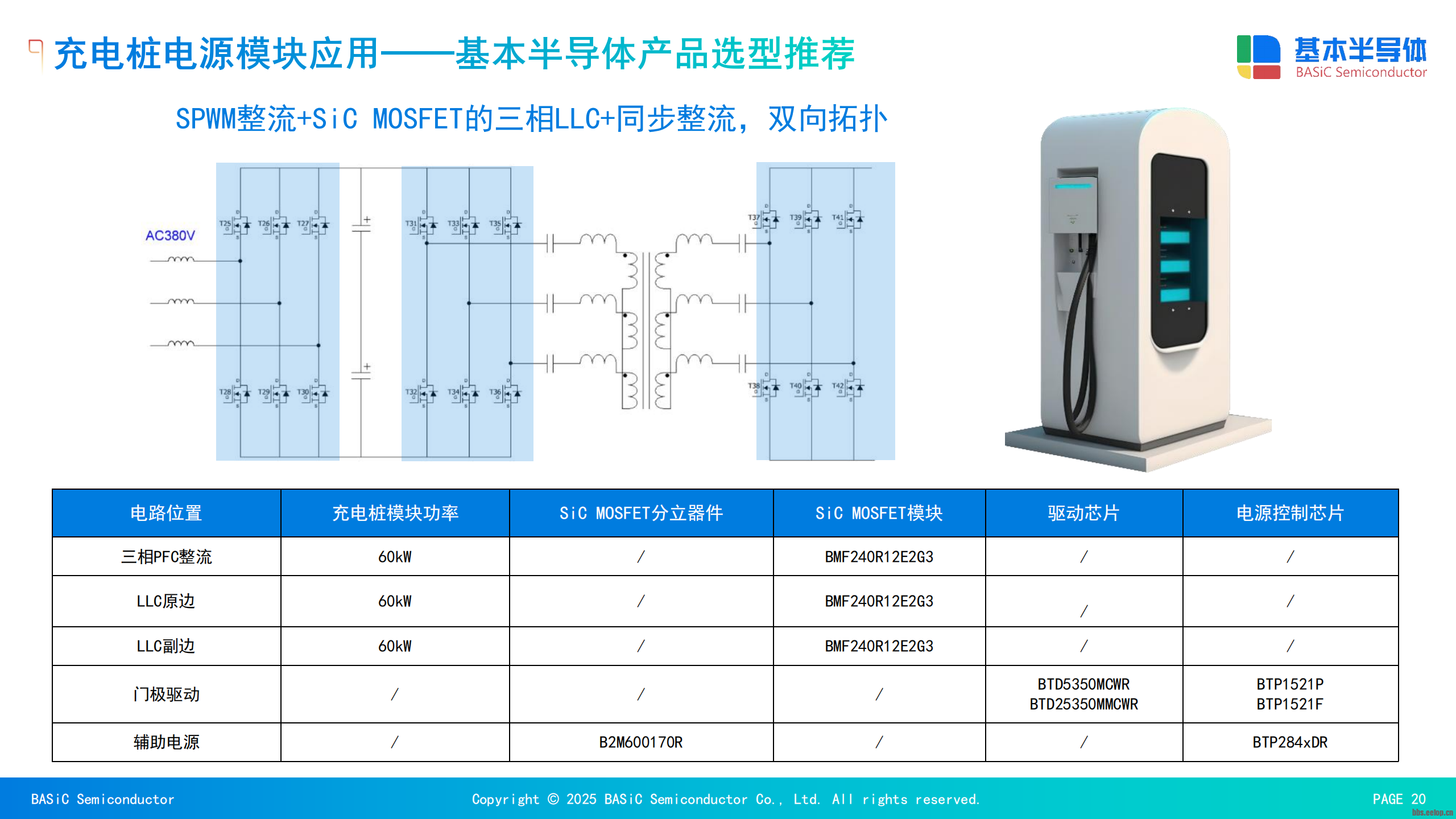

在双向充电桩中，SiC常用于双向有源桥（DAB）或DAB-CLLC拓扑 。对于超快速充电桩（例如350 kW或更高），使用1700V SiC MOSFETs可通过提升总线电压，降低电流和电阻损耗，实现更高的功率密度和效率 。

2.2 可再生能源（光伏逆变器与储能）

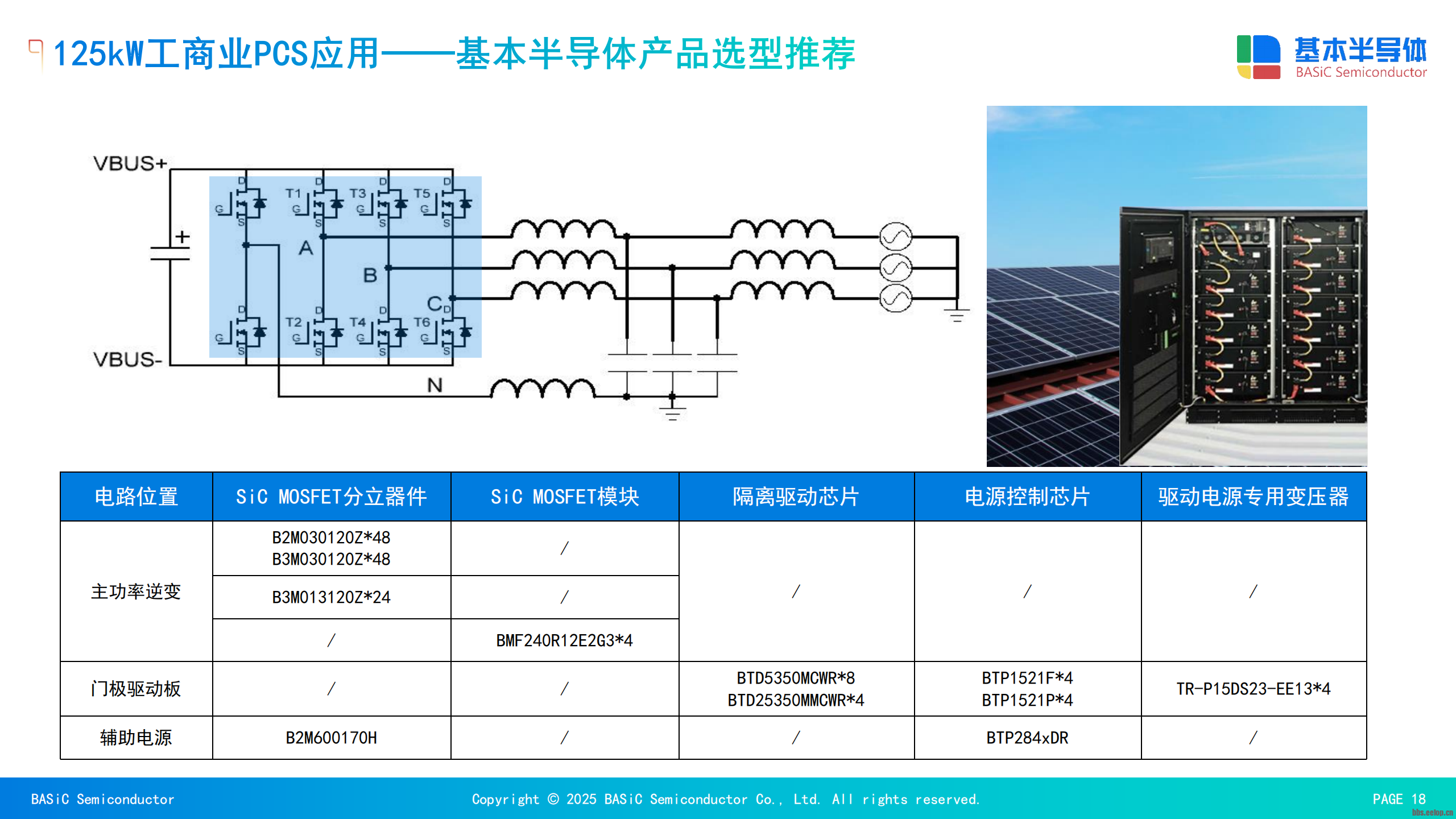

SiC在可再生能源领域的应用同样显著。其在太阳能逆变器中的应用可以将系统效率从传统Si逆变器的98%提升至99% 。虽然1%的效率提升看似微小，但在大型光伏电站中，这代表着能量损耗降低了50%，可带来巨大的经济效益 。国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理需要理解并阐述这一点。
此外，SiC的高耐压能力也简化了系统拓扑。例如，使用2.3kV SiC MOSFET可以将1500VDC光伏系统的三电平拓扑简化为更简单的两电平拓扑，从而降低系统成本并提高可靠性 。这种对系统架构的简化能力是SiC器件超越单纯效率指标的另一大价值。

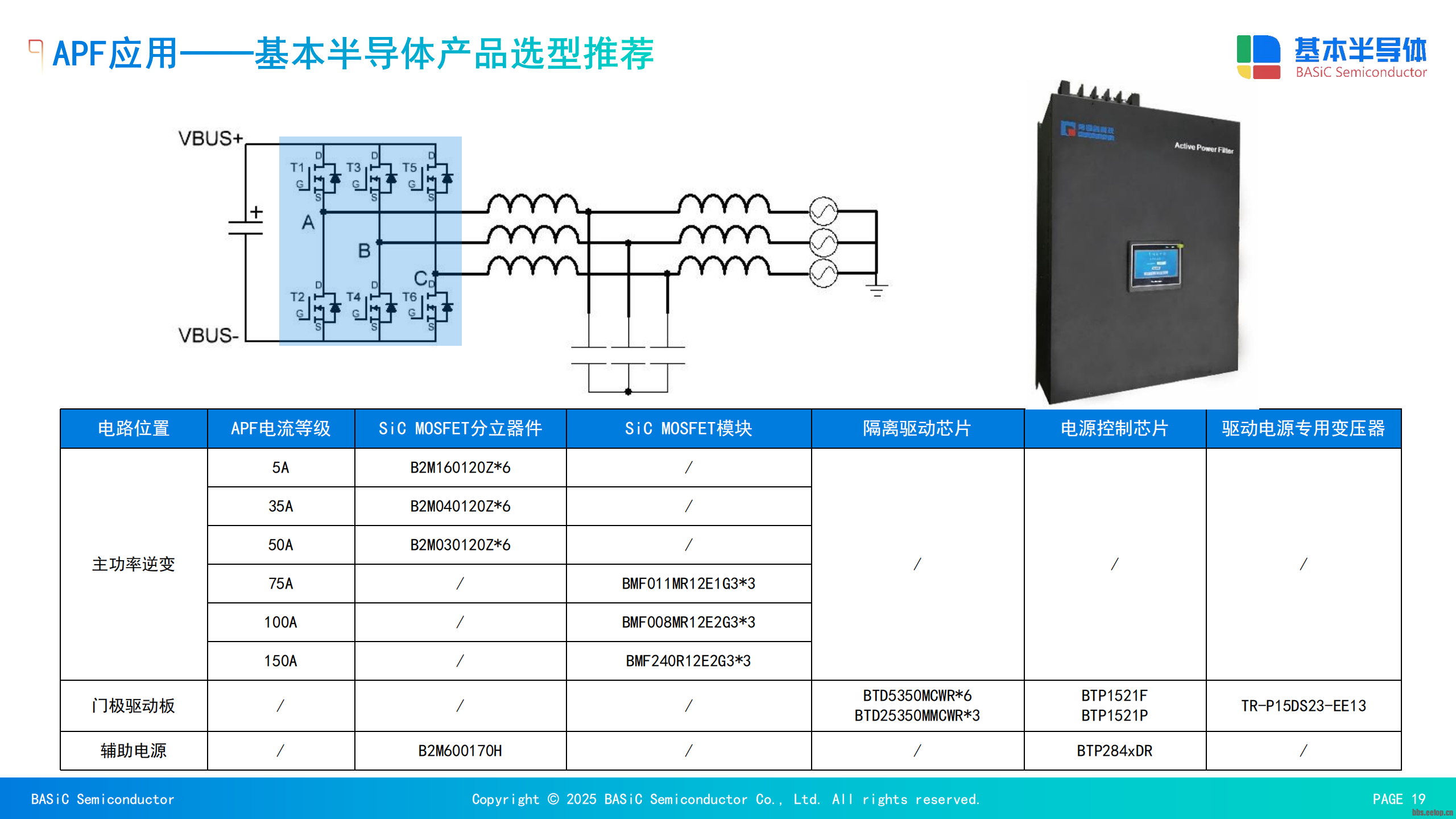

2.3 工业电机驱动与辅助电源



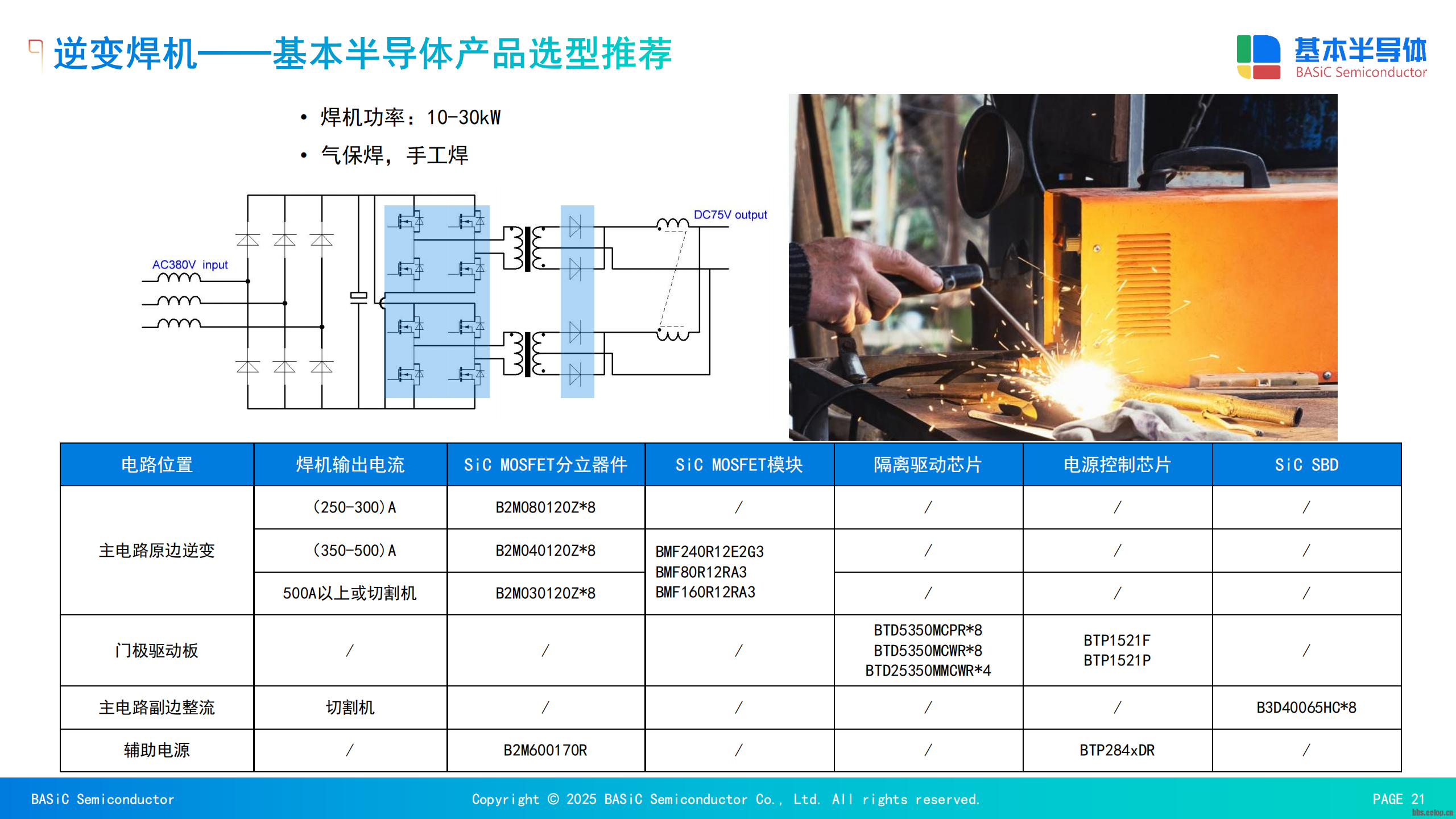

在全球工业用电中，电机驱动占了70%至80%的比例，因此提升其效率具有巨大的经济和环境效益 。在工业电机驱动中，SiC逆变器可以提供更高的效率，相比IGBT可减少高达50%的开关损耗 。SiC的高频能力还可降低电机噪音，并实现更精确的控制 。
SiC的高效率和小型化优势使得系统可以在更小的空间内运行，这对于工业自动化和机器人等对空间敏感的应用至关重要 。
此外，SiC的高速开关能力也支持将多个功能集成到单一单元中，例如智能断路器，这大大缩小了系统体积并简化了设计 。
在辅助电源方面，SiC也常用于隔离型LLC变换器，为SiC或IGBT功率器件提供隔离偏置电源 。

---

第三章：电力电子工程师的核心关注点与痛点
尽管SiC MOSFET具有诸多优势，但其高速开关特性也带来了传统Si基器件所不具备的系统级挑战。国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理对这些痛点的理解和解决方案的把握，直接决定了其在工程师眼中的专业可信度。

3.1 器件级挑战：寄生效应与鲁棒性
SiC器件的高速开关能力导致其栅极回路和功率回路中出现极高的电压变化率（dV/dt）和电流变化率（dI/dt） 。高dI/dt会在功率回路的寄生电感上引起电压过冲，而高dV/dt则可能在栅极回路中引起振荡，影响器件的稳定工作 。
另一个工程师普遍关注的问题是SiC MOSFET的短路耐受能力。大多数SiC MOSFET的短路耐受时间（通常为2至3μs）远低于IGBT（通常为5至10μs） 。这并非SiC材料的固有缺陷，而是其物理特性带来的设计权衡结果。SiC短路时，电流可达额定电流的10倍，远高于IGBT的4至6倍 。同时，由于SiC芯片面积小，电流密度极高，导致热量高度集中，瞬间温度急剧升高 。
短路能力的不足需要通过快速的外部保护电路来弥补 。设计师可以通过牺牲导通电阻来增加短路时间，但这会增加导通损耗，从而违背使用SiC的初衷 。因此，国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理应将此痛点转化为一个讨论点：强调SiC器件的性能是针对效率和功率密度优化的结果，而其短路能力的不足可通过快速响应的保护电路来解决。这表明国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理理解设计中的取舍，而非单纯强调产品优点。

3.2 驱动与保护电路设计






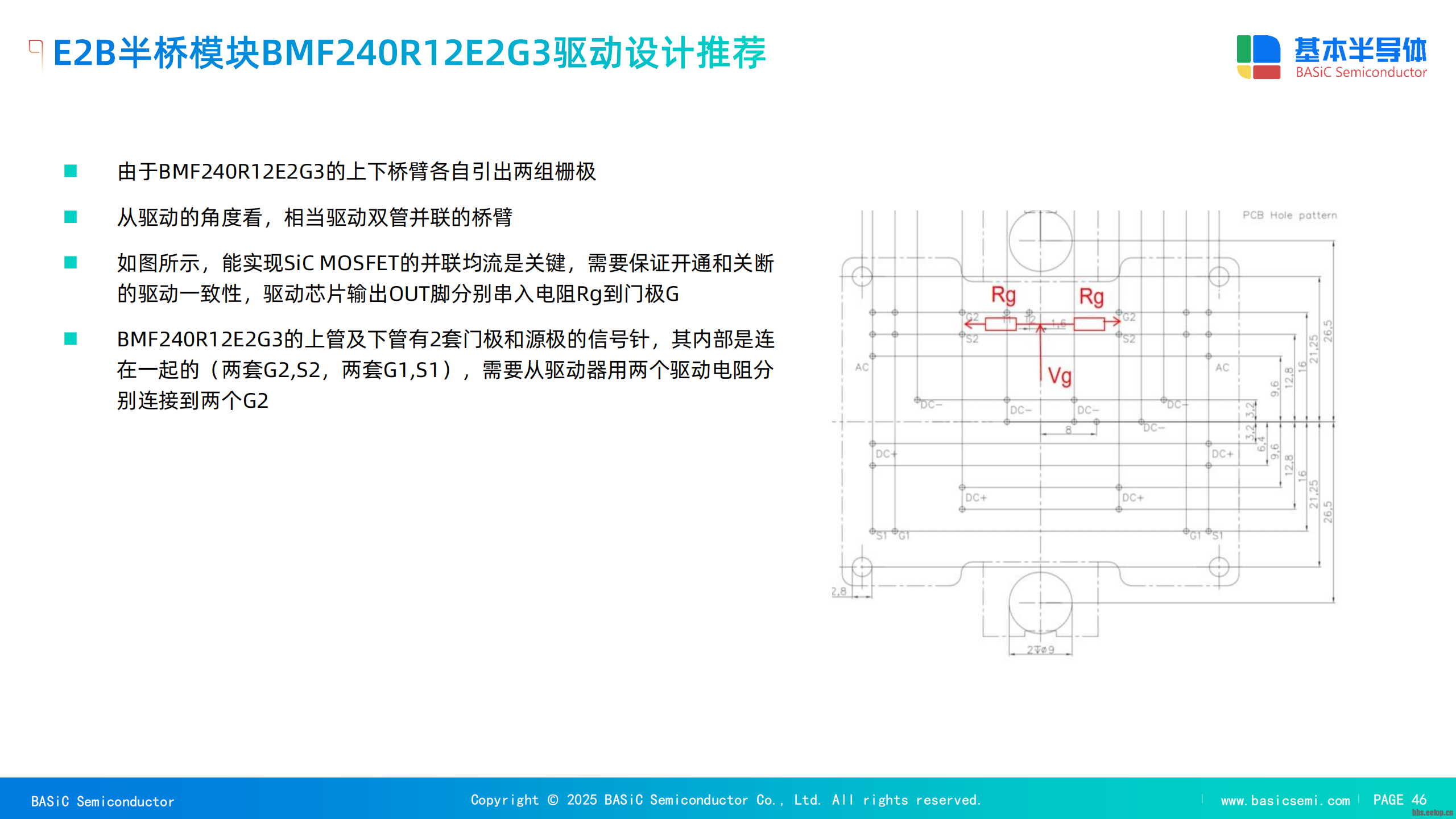

SiC MOSFET对栅极驱动电路提出了特殊要求。为了充分发挥其低导通电阻的优势，推荐使用更高的正向驱动电压（15V至20V） 。此外，由于SiC的阈值电压（Vth​）相对较低且dV/dt很高，存在寄生导通的风险。工程师通常需要采用负压关断（如-5V）来确保器件完全关断，并使用具备高共模抑制比（CMTI）的驱动芯片来防止误触发 。
在保护机制方面，由于SiC较弱的短路承受能力，其保护电路必须能够快速动作 。常见的保护技术包括基于漏源电压（VDS​）或电流变化率（dI/dt）的检测 。此外，

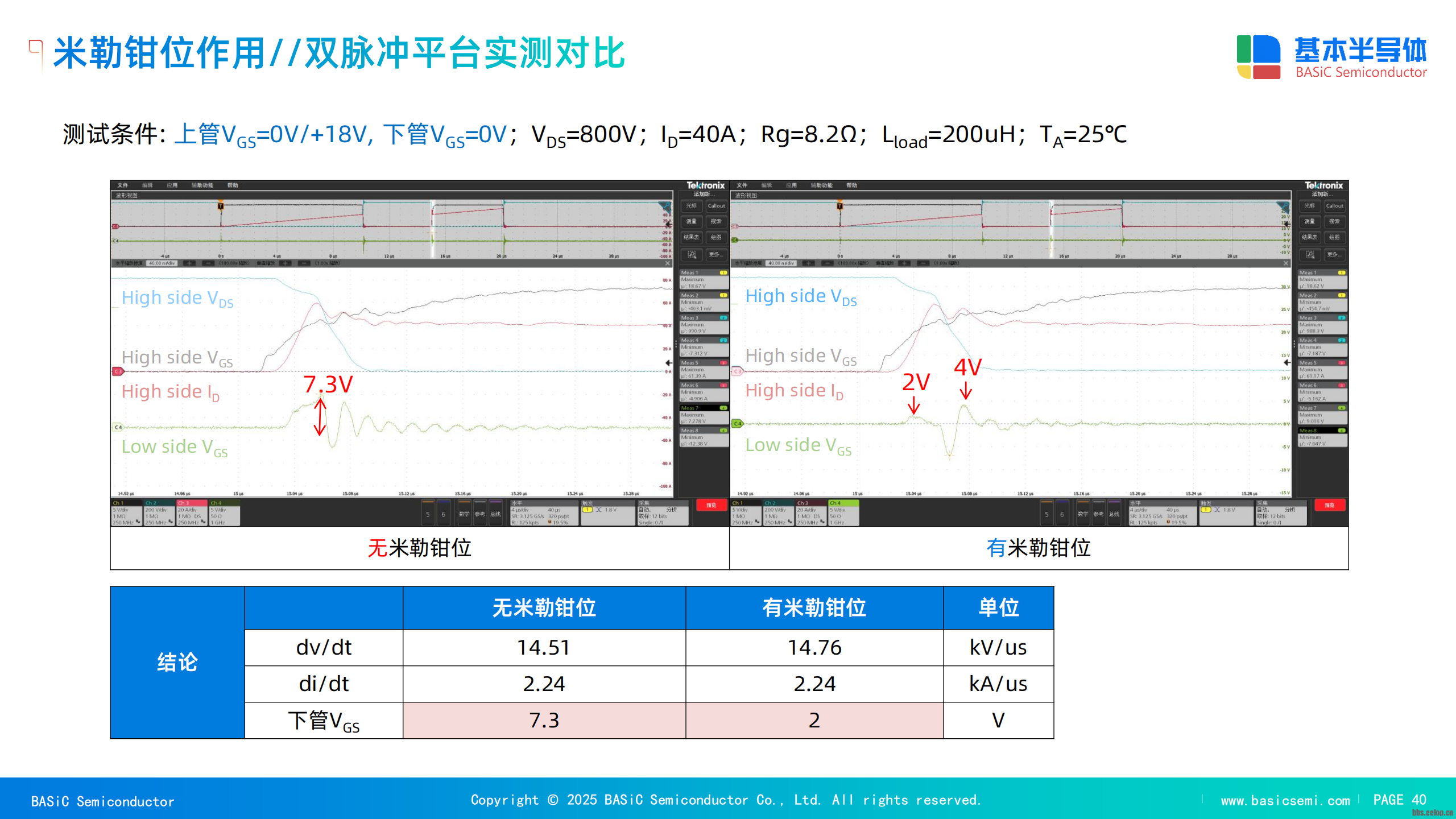

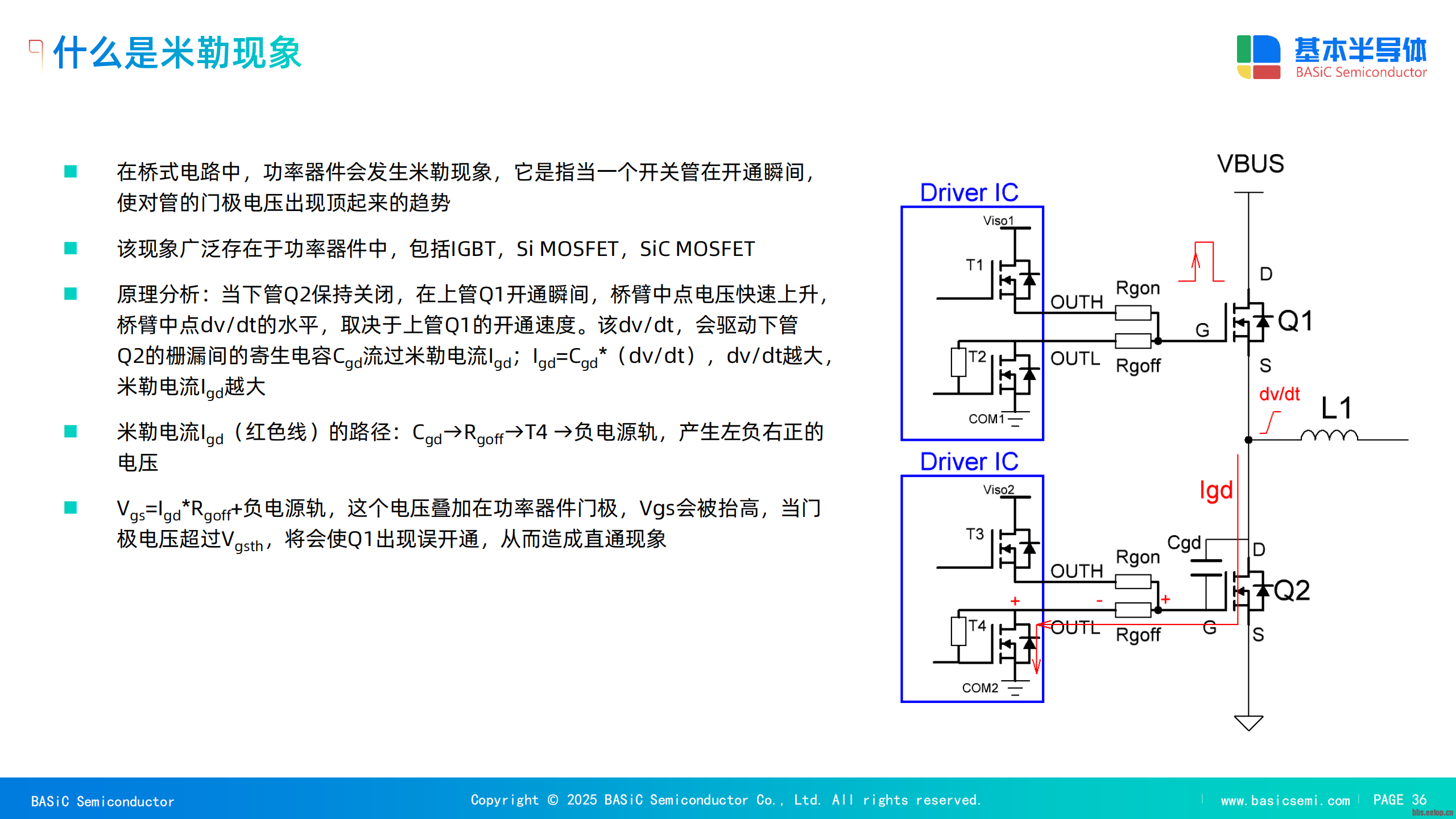

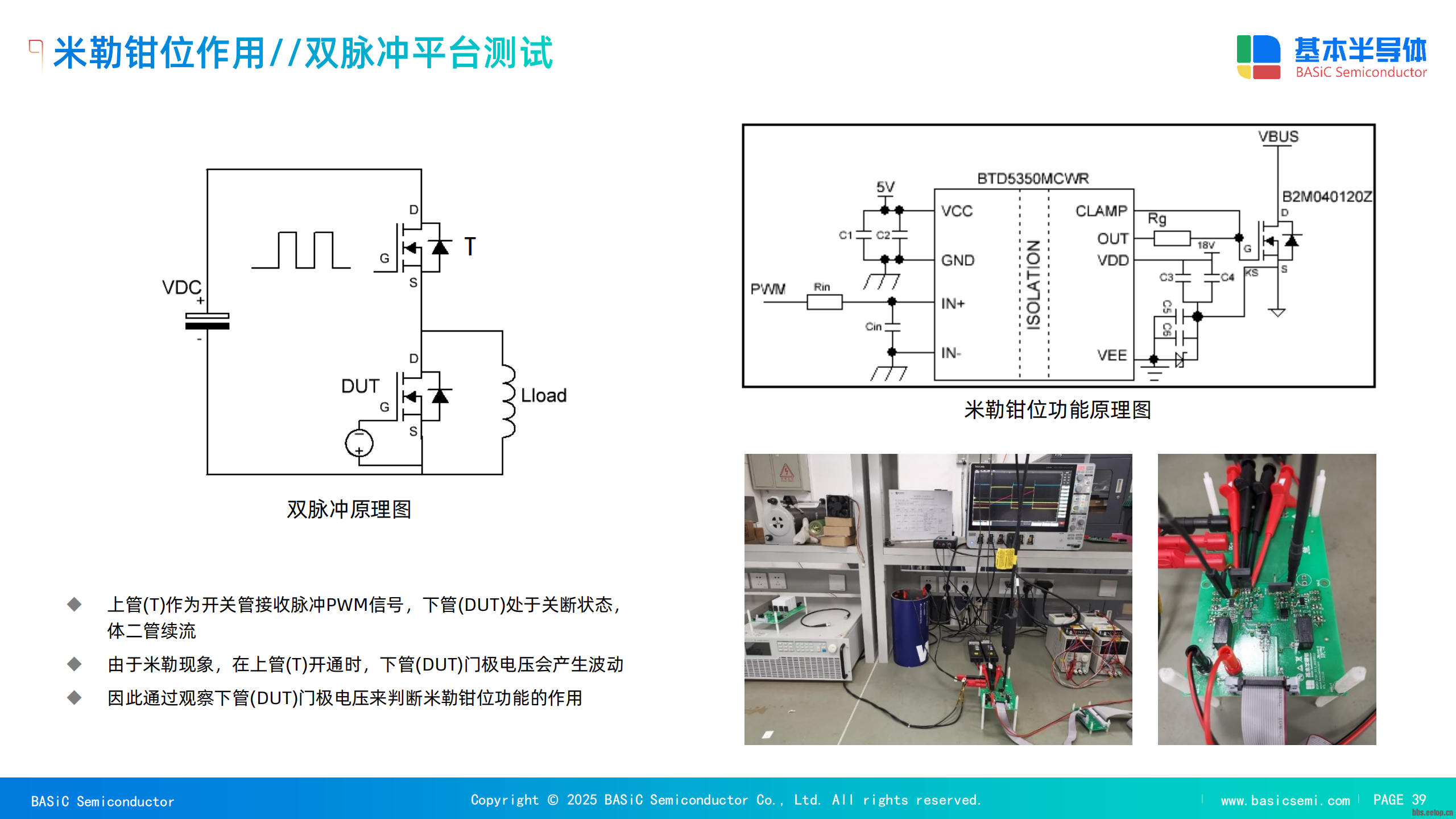

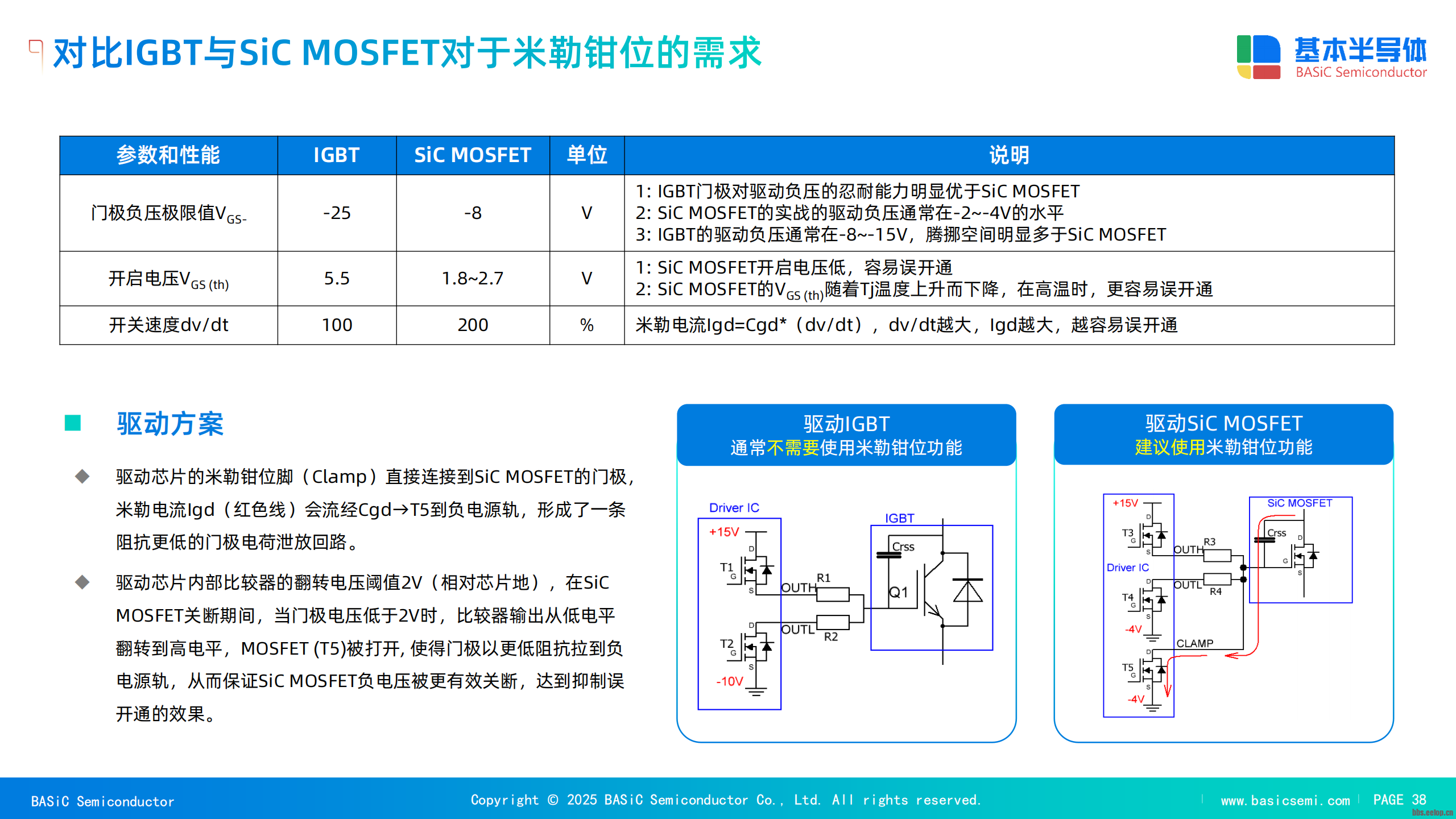

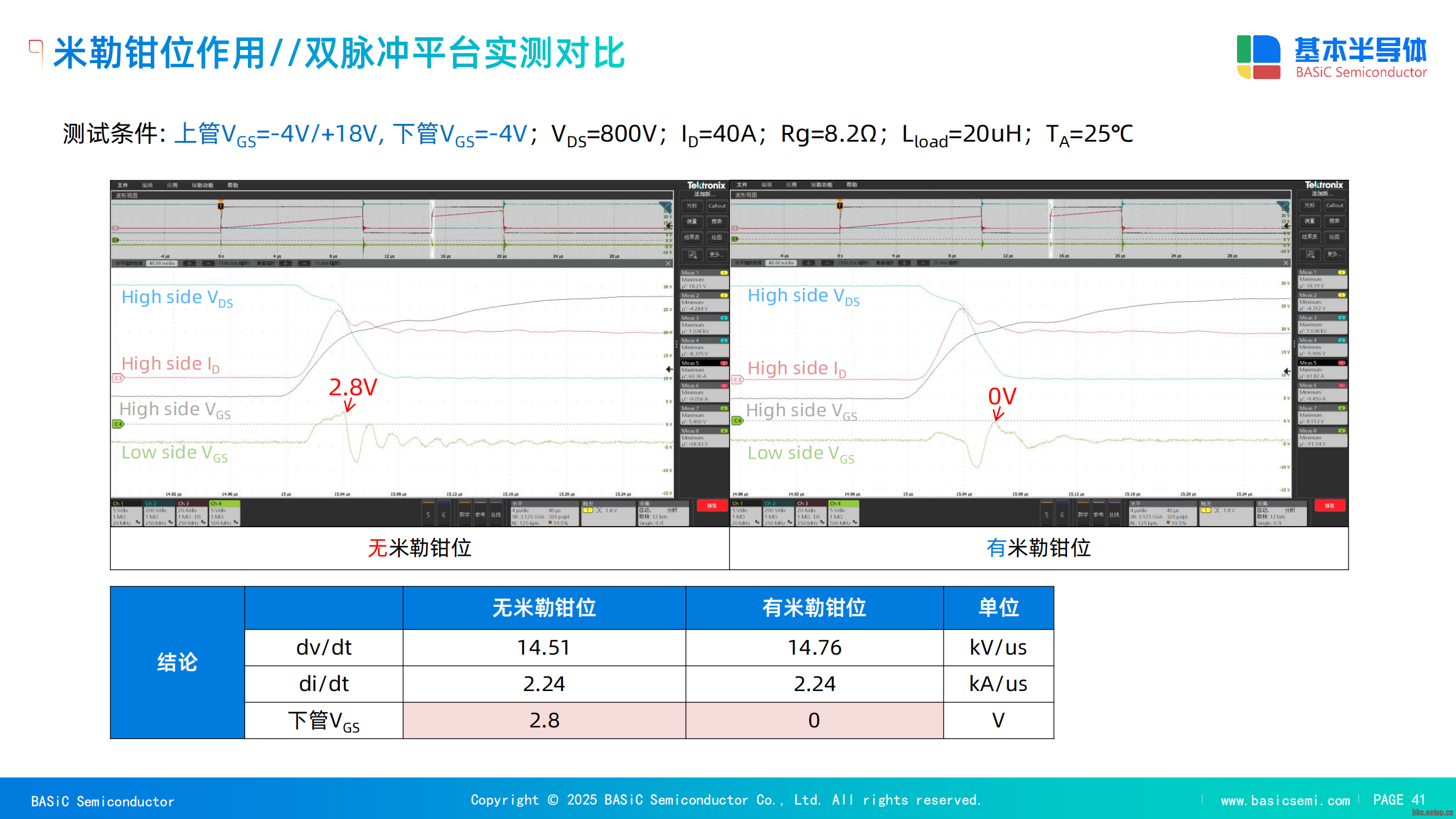

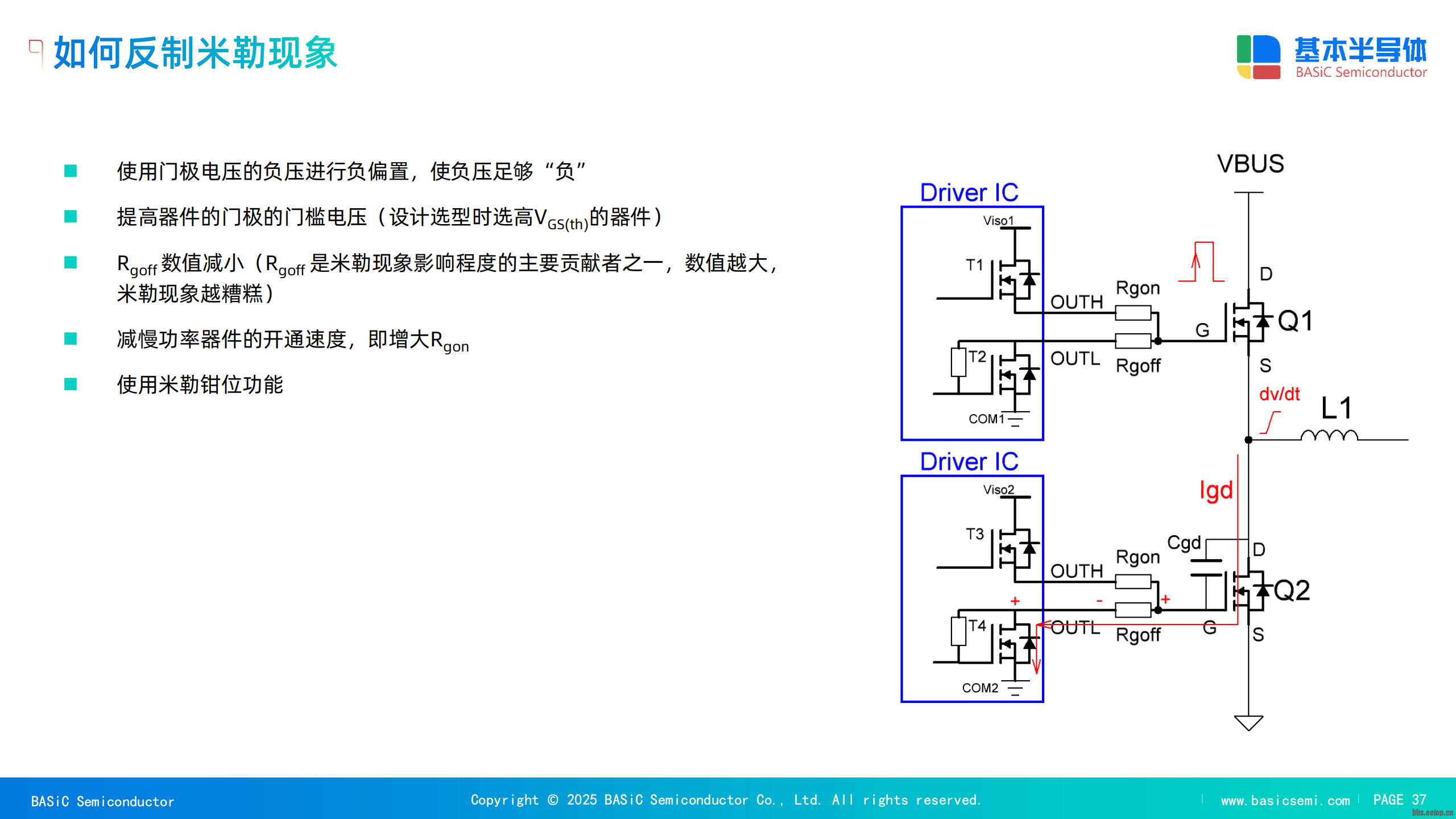

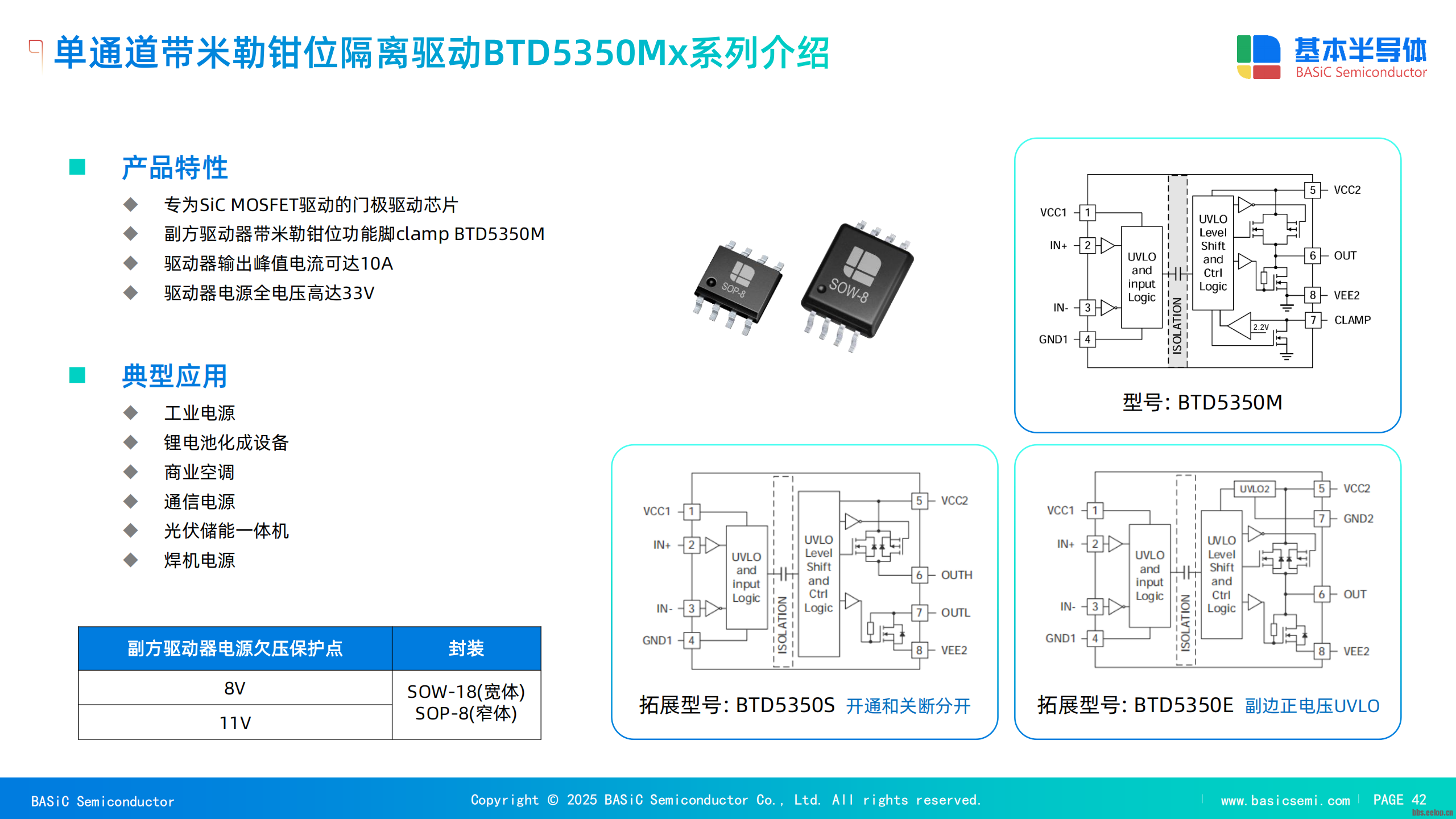

米勒钳位（Miller Clamp）功能在驱动芯片中的集成也至关重要，它可以在关断瞬间钳位栅极电压，有效抑制由米勒效应引起的寄生导通，从而提高系统的鲁棒性 。

3.3 系统级挑战：散热与电磁兼容性（EMC）
尽管SiC热导率高，但由于其芯片尺寸小、热量集中，热设计仍然是关键挑战 。常见的解决方案包括优化封装设计（如H2PAK-7）和散热片设计，以及采用强制对流（风扇）或水冷等技术 。

SiC的高频开关特性使其成为主要的电磁干扰（EMI）源 。高速开关所产生的EMI可能会干扰相邻器件，甚至导致系统故障 。为了缓解这一问题，工程师必须特别关注PCB布局，最小化高频回路面积，并确保功率环路和栅极驱动回路完全分离 。此外，还可以通过调整栅极电阻来控制dV/dt，或增加额外的EMI滤波器 。
这些挑战也正是SiC价值主张的核心所在。在传统Si基设计中，EMI滤波器和大型散热器是系统物料清单（BOM）中的“成本中心” 。SiC通过其高频能力和低损耗，可以减小电感、电容等无源元件的尺寸，并减少对大型散热器和风扇的需求 。因此，尽管SiC器件本身的单价高于Si IGBT ，但通过降低这些被动元件的尺寸和成本，可以降低整个系统的BOM成本，并提升功率密度 。这进一步证明了SiC的**总拥有成本（TCO）**优势。

---

第四章：面向未来的可靠性与系统价值
本章将讨论工程师关注的长期可靠性问题，并提供一个全面的视角来评估SiC的价值，超越单纯的器件价格。

4.1 碳化硅器件的可靠性验证标准与挑战
工程师不仅仅关心器件的短期性能，更关注其在复杂工况下的长期可靠性。SiC器件具有其独特的潜在失效模式，特别是栅极氧化层和高电场下的漂移层 。为了验证器件的长期稳定性，半导体厂商比如BASiC基本半导体会进行一系列严格的可靠性测试：
HTGB（High Temperature Gate Bias）： 这是针对SiC MOSFET最重要的可靠性项目，旨在通过在高温下对栅极长期施加电压，验证栅极氧化层的稳定性，并检查阈值电压（VGSth​）是否发生漂移 。
HTRB（High Temperature Reverse Bias）： 该测试用于验证器件在高温反偏状态下的长期漏电流稳定性，暴露边角结构和钝化层的潜在缺陷 。
HV-H3TRB（High Voltage, High Humidity, High Temp. Reverse Bias）： 该测试通过模拟高压、高温、高湿的恶劣环境，检验器件封装和钝化层的完整性，是汽车级（AEC-Q101）认证的关键测试项目 。
能够引用供应商通过的AEC-Q101等汽车级标准，能够极大地提升销售人员的专业可信度，因为这表明产品已经过最严苛的行业验证 。讨论这些可靠性测试，能将对话从单纯的产品参数介绍，提升到对客户项目长期风险和成功的共同关注。

4.2 价格、成本与总拥有成本（TCO）


目前，SiC器件的初始单价确实高于同等规格的Si IGBT 。其主要成本来源是衬底的制造，以及相比Si更复杂的晶圆加工工艺 。然而，市场数据显示，随着产能的不断扩大，SiC器件价格正在持续下降 。
国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理应将讨论的重点从单纯的器件价格转移到**总拥有成本（TCO）**上 。SiC的价值在于通过降低系统其他部分的成本来弥补其高昂的器件价格 。
物料清单（BOM）成本降低： SiC的高频操作使得工程师可以采用更小、更轻的磁性元件（电感、变压器），从而降低物料成本 。此外，其低损耗和高热导率减少了对大型散热器和复杂冷却系统的需求，进一步降低了散热成本 。
运营成本降低： SiC的高效率在系统长期运行中能显著降低能耗 。同时，其高可靠性和更低的热应力也意味着更长的系统寿命和更低的维护成本 。
因此，国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理可以引导客户关注系统整体的BOM和长期运营成本，而不是孤立地比较器件价格。对话的起点不应是“我的产品比你现在用的贵”，而应是“让我们一起计算一下，用我们BASiC基本半导体的SiC方案，你的整个系统成本和长期运营成本能节省多少”。

---

第五章：如何与工程师有效沟通
掌握本报告中的知识，国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理将能够从单纯的产品介绍者，蜕变为能够深入理解客户痛点、提供系统级解决方案的合作伙伴。以下是将技术知识转化为实战沟通策略的建议。
倾听与诊断： 在沟通过程中，首先倾听工程师当前设计中的痛点和挑战。例如，他们是否正面临散热问题、EMI超标、效率瓶颈、系统尺寸限制等。通过提问，找出他们真正的需求。
用工程师的语言沟通： 使用本报告中讨论的专业术语和概念来展示专业性，例如：dV/dt, Qg​, 开尔文源极, 图腾柱PFC等。这能够迅速建立信任，并表明您理解其工作内容的复杂性。
从“点”到“面”： 不只介绍SiC的优点，更要将这些优点与客户的系统级需求和挑战联系起来。例如，讨论如何通过SiC降低开关损耗来实现更紧凑的系统设计，或者如何通过选择带开尔文源极的封装来解决高频开关引起的寄生振荡问题。
提供解决方案： 国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理将自己定位为问题的解决者。当客户提及短路耐受时间时，不要回避，而是主动讨论我们提供的器件的短路特性，并同时介绍我们推荐的快速保护电路方案。这种坦诚和专业性能够将国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理的角色提升为值得信赖的合作伙伴。

附录：关键表格与参考资料
表1.1：SiC MOSFET与Si IGBT核心材料及器件性能对比
特性碳化硅 (SiC) MOSFET硅 (Si) IGBT洞见禁带宽度
3.2 eV
1.12 eV
更高的高温工作能力及更低的漏电流
临界电场
2.5-3 MV/cm (10x Si)
0.25-0.3 MV/cm
更薄的漂移区，实现更低导通电阻和更小芯片尺寸
热导率
3.7-4.9 W/cm·K (3x Si)
1.5 W/cm·K
更好的热性能，简化散热设计
导通特性
多数载流子，呈纯电阻特性
双极性，具“拐点电压”
低电流下损耗更小，适用于高频应用
开关特性
无拖尾电流，开关速度快 (ns)
有拖尾电流，开关速度慢 (μs)
大幅降低开关损耗，实现高频操作
短路耐受
2-3 μs (较低)
5-10 μs (较高)
需快速保护电路配合，以换取高效性能

表3.1：SiC应用中的常见设计挑战、根源与对策
挑战根源对策栅极振荡与误触发
高 dV/dt 产生的米勒效应和寄生电感
采用负压关断、米勒钳位功能、以及带有开尔文源极的4引脚封装
电压过冲
功率回路的高 dI/dt 和寄生电感
优化PCB布局，最小化功率回路面积；选择低杂散电感的功率模块
短路耐受时间短
高短路电流、小芯片面积导致热量集中
采用快速响应的短路保护电路（如基于 VDS​ 或 dI/dt 检测）
电磁干扰 (EMI)
高频开关，高 dV/dt 和 dI/dt
优化PCB布局，分离功率与栅极回路；调整栅极电阻降低开关速度；使用EMI滤波器
热管理
芯片面积小，热量高度集中
采用先进封装技术；优化散热片设计和冷却方案（如强制对流或水冷）

结论
掌握本报告中的知识，国产碳化硅（SiC）MOSFET比如BASiC基本半导体代理商销售经理将能够从单纯的产品介绍者，蜕变为能够深入理解客户痛点、提供系统级解决方案的合作伙伴。通过理解SiC的物理本质、应用拓扑、设计挑战和TCO价值，您将能够与最严谨的研发工程师建立起信任，共同推动创新，赢得市场。这不仅仅是BASiC基本半导体代理商销售的成功，更是技术的胜利。
