FMC128-基于FMC 1路HD-SDI输入输出，1路复合视频输入输出子卡

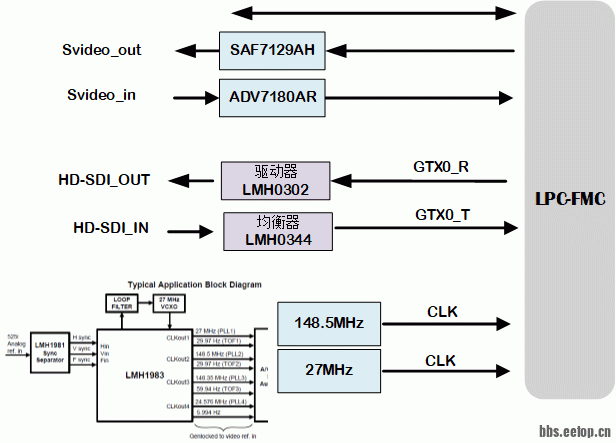

一、板卡概述       FMC板卡包含1路HD-SDI 输入输出，1路复合视频输入输出，用于高清、标清相机的产品测试及智能软件开发。适配Xilinx公司开发板及本公司不同底板。 二、技术参数 板卡功能 参数 内容 HD-SDI 输入 芯片型号 FPGA的 GTX， HD-SDI IP 路数 1路 速率 1.485Gb/s、2.97Gb/s 视频 720P，1080P 传输阻抗 75Ω HD-SDI 输出 芯片型号 FPGA的 GTX， HD-SDI IP 路数 1路 速率 1.485Gb/s、2.97Gb/s 视频 720P，1080P 传输阻抗 75Ω 复合视频输入 芯片型号 ADV7180 路数 1路 视频 PAL 传输阻抗 75Ω 复合视频输出 芯片型号 SAF7129 路数 1路 视频 PAL 传输阻抗 75Ω 板卡标准 FMC  ANSI/VITA 57.1 – 2008 板卡尺寸 69X76.5mm；安装孔大小为2.7mm 板卡前面板 四路 HDBNC 板卡重量 板卡供电 +12V@0.5A 板卡功耗 2W 工作温度 Industrial  -20℃到+70℃ 支持母板 Xilinx board V6、V7、KU、VU、 ZYNQ、ZU 开发板 Orihard board 136、270、367、288、330、274、3、9 三、软件支持     提供HD-SDI输入输出的回环测试，支持720P高清相机输入；提供复合视频的输入输出，支持纯黑白CMOS 600线高清摄像头模组接入，显示。 四、板卡应用     工业图像输出、图像模拟源

标签: CameraLink图像模拟源, DSP开发板, 视频程序开发, 工业图像输出, 视频输入输出子卡
