AD采集卡设计方案：230-4通道125Msps 16bit 直流耦合 AD采集 PCIe卡

orihard1

4通道125Msps 16bit 直流耦合 AD采集 PCIe卡

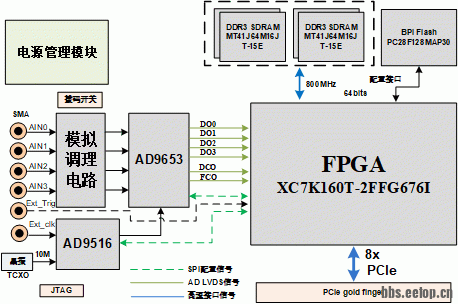

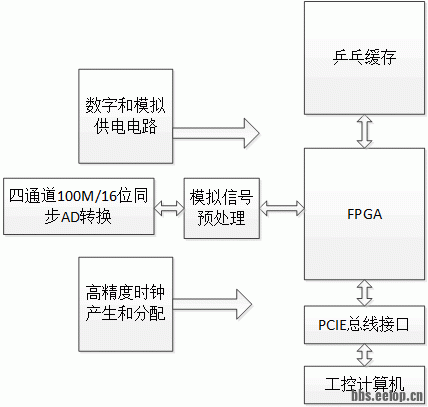

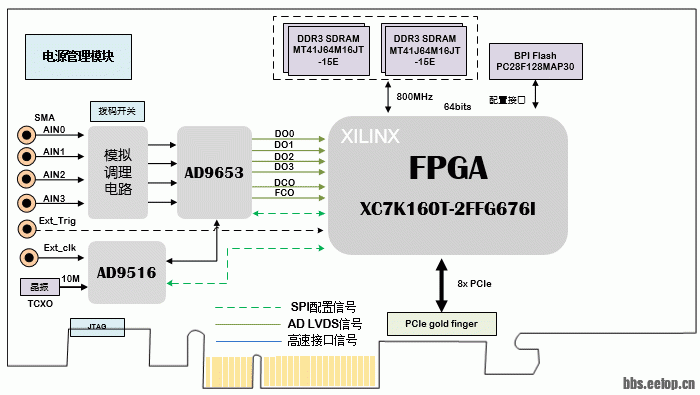

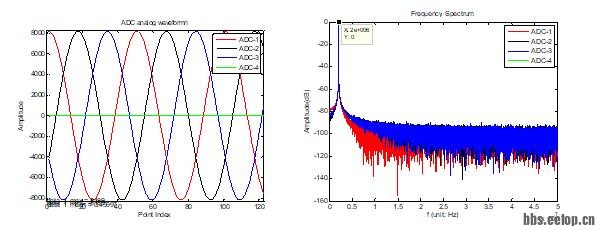

一、板卡概述       板卡为4通道125Msps 16bit AD采集 PCIe卡，主要芯片为XC7K160T FPGA及AD9653芯片，支持直流耦合放大，外触发、外时钟输入。板卡实现数据的同步触发采集、连续采集，数据存储、回放显示。 原理框图如下：具体框图如下： 二、性能指标 板卡功能 参数 内容 ADC 芯片型号 AD9653 路数 4路ADC， 采样率 125Msps 数据位 16bit 数字接口 DDR LVDS 模拟接口 直流耦合 模拟输入 ±1V；±2V（换电阻选择） 连接器 6路 SMA 输入阻抗 50Ω 模拟指标 有效位数：≥10.5 3dB带宽：≥60MHz 时钟 PLL芯片 AD5616-1 板载晶振 10MHz 温补晶振VCXO 外输入时钟 默认10MHz，3.3V LVTTL电平 触发 路数 1路外输入 电平 3.3V LVTTL电平 FPGA 型号 XC7K160T-2FFG676I 外部缓存 DDR3@1GB DDR3 SDRAM，64位800MHz 加载方式 QSPI  Flash PCIe V2.0 PCIeX8; 2GB/s 采集 软件 操作系统 Win7 64bit 功能 触发采集、连续采集，硬盘存储，回放显示 板卡标准 PCIe规范 板卡尺寸 160mm *110 mm 板卡重量 （含散热片）1Kg 板卡供电 +12V@2A；20W 工作温度 Industrial  -40℃到+85℃ （焊接AD9653，可用AD9253-105，可替代ATS9440高速采集卡） 三、软件功能实现4路AD的触发采集、连续采集，硬盘存储，回放显示。 Windows程序用VisualC++编写。 VisualC++ 程序开发版本为：Visual Stdio 2010。 支持win7（32位与64位操作系统）。 Windows程序提供驱动程序和D LL。 软件框架： 多通道高速AD转换和数字信号处理电路板卡测试软件界面 时域和频域数据： 四、产品应用  脉冲采集，超声采集
