BMF240R12E2G3 SiC MOSFET功率模块打造三相四线制AI算力数据中心高频UPS电源

yangqiansic

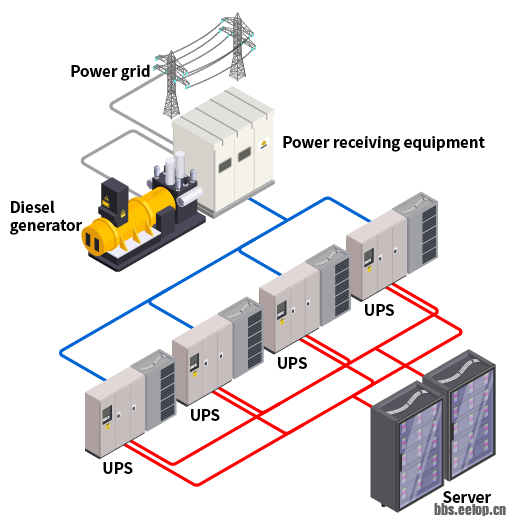

AI算力数据中心因GPU集群的高功率密度和动态负载特性，对高频UPS电源的离网能力（备用供电稳定性）和过载能力（瞬时负载承载）提出了远超传统数据中心的严苛要求。以下是具体需求分析及技术应对方案：

高频UPS的核心能力矩阵AI算力数据中心要求高频UPS在离网稳定性与过载耐受性上实现双重突破：
离网能力：依赖宽电压适应、混合储能、第四桥臂谐波抑制，确保THD<3%、0ms切换；
过载能力：通过SiC器件、动态热管理、分级保护，支撑150%瞬时负载及125%持续过载；
基于倾佳电子代理的BMF240R12E2G3 SiC MOSFET功率模块打造三相四线制AI算力数据中心高频UPS电源，需结合其高频低损耗、高温稳定性及系统集成优势，构建高效可靠的供电系统。以下是关键设计要点与技术方案：
高频UPS已从“备用电源”演进为AI算力的“核心动力单元”，其离网与过载性能直接决定数据中心应对算力波动的能力上限。

---

⚡ 一、系统架构设计主电路拓扑

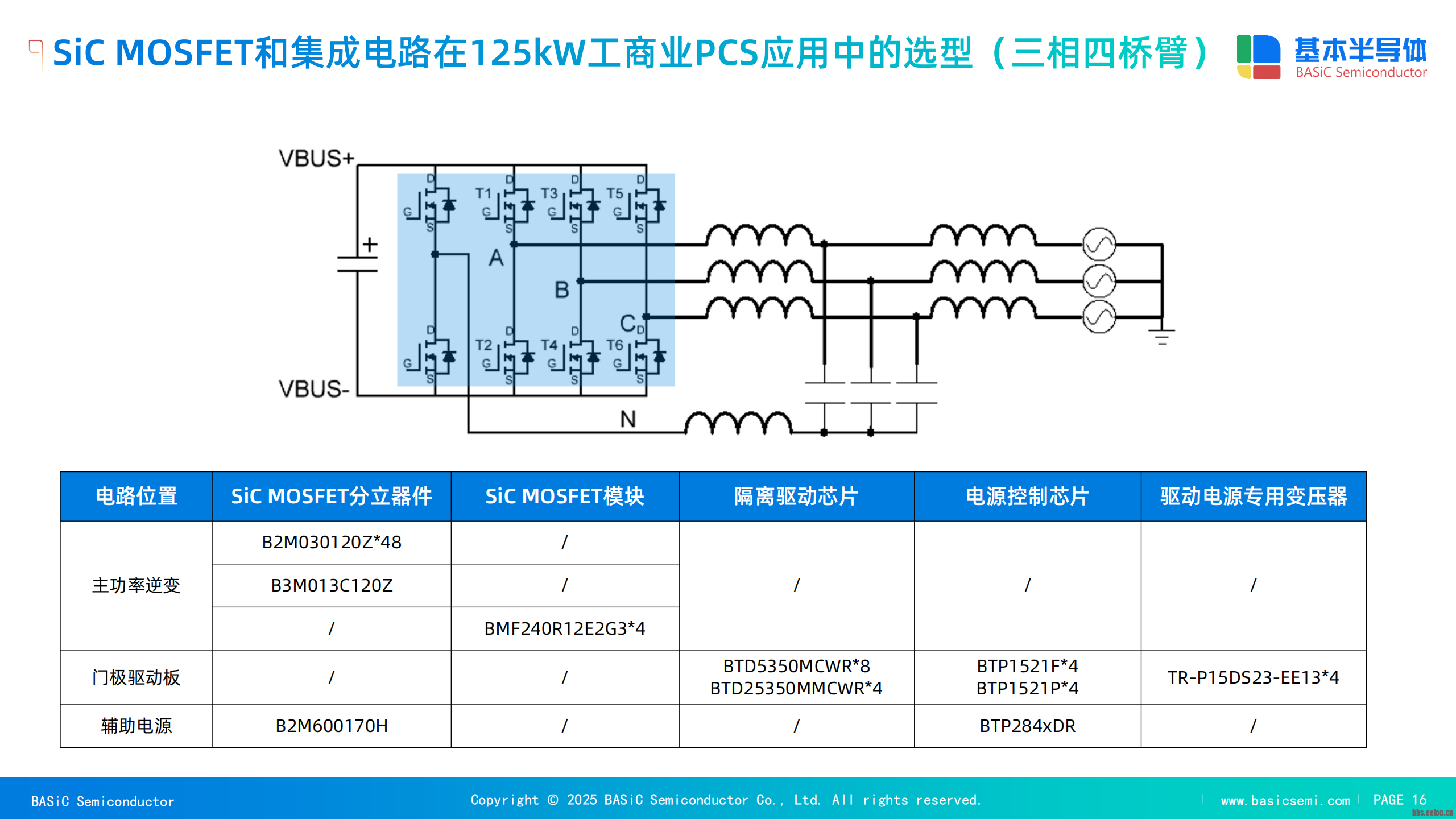

三相四桥臂结构：
前三桥臂处理三相平衡负载，第四桥臂独立调控零序电流，解决离网模式下单相负载（如服务器机柜）导致的电压畸变问题，确保100%不平衡负载时输出电压THD<3%。


两电平逆变方案：
采用8个BMF240R12E2G3模块（每相1个半桥，交错并联，第四桥臂平衡桥满配），替代传统IGBT三电平拓扑，减少50%功率器件数量，降低控制复杂度。
控制策略
离网模式下的自适应调控：
通过第四桥臂注入零序电流补偿中性点偏移，结合40kHz高频调制（支持三次谐波注入），维持输出电压稳定性。
过载能力强化：
模块结温支持175°C，1.2倍过载（如120kW→144kW）时结温仅142–150°C，配合实时降载算法（结温>165°C触发），保障持续过载运行。
散热管理
低热阻设计：
模块结到壳热阻低至0.09K/W，搭配Si₃N₄陶瓷基板（导热率90W/mK），散热器温度80°C时可满功率运行。
NTC温度监控：
复用模块内置NTC传感器（5kΩ@25°C），动态调节开关频率，避免过热失效。

---

🔥 二、关键技术创新高频低损耗设计
开关频率40kHz+：
SiC模块开关损耗较IGBT降低60%（Eon+Eoff=3.5mJ@240A），滤波电感体积缩减36%，提升功率密度25%。
零反向恢复特性：

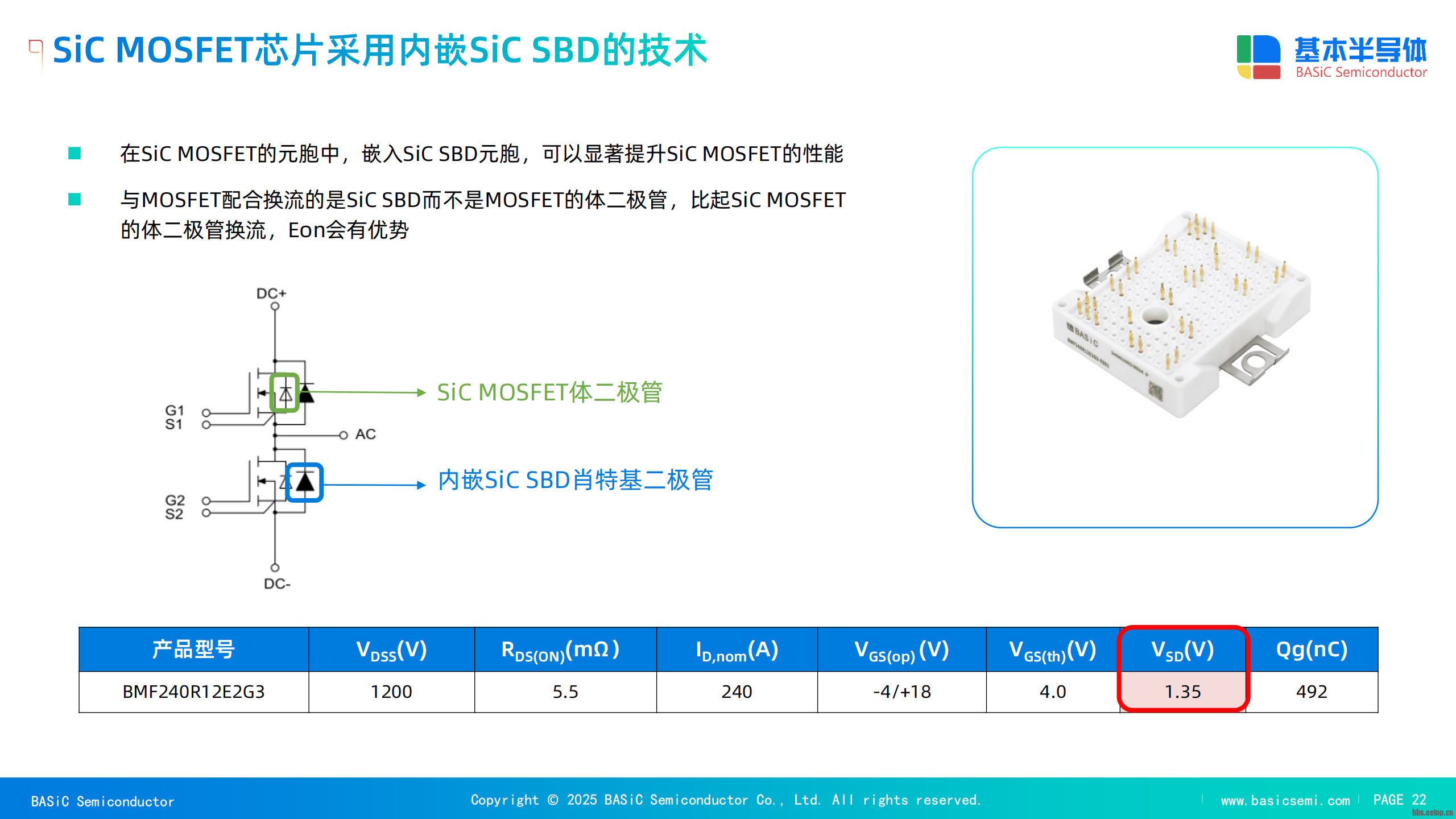

内置SiC SBD二极管（Qrr≈0.59μC），消除体二极管反向恢复损耗，死区时间可缩至200ns，提升效率并降低EMI。
离网稳定性保障
浪涌电流抵御：
模块内嵌SBD正向压降仅1.35V（竞品>5V），浪涌导通损耗降低60%，且无反向恢复导致的电压尖峰。
驱动保护协同：
配套米勒钳位驱动芯片（如BTD5350MCWR），抑制高dv/dt导致的误开通，确保离网切换时的可靠性。


过载能力强化
负温度开关特性：
开通损耗（Eon）随温度升高下降11.3%（125℃ vs 常温），抵消导通损耗增加，高温重载时总损耗仅增5%。
低寄生参数设计：
叠层母线排（寄生电感<20nH） + RC缓冲电路，抑制过载关断时的VDS过冲，匹配RBSOA曲线。

---

⚙️ 三、性能优势验证下表对比基于BMF240R12E2G3的SiC方案与传统IGBT方案的性能差异：
性能指标BMF240R12E2G3 SiC方案 |传统IGBT方案 |优势来源
整机效率≥98.8%（不含电抗器）|≤97.5%|低导通/开关损耗
功率密度>3kW/L|2.2kW/L|高频化减小无源器件
过载能力1.2倍持续运行（结温<150℃）| 1.1倍需降载  |高温稳定性
离网THD <3.15%|  >5%| 第四桥臂谐波抑制
散热需求  风冷可支持80℃散热器温度|   需液冷或更大散热器| 低热阻封装

---

🛠️ 四、实施路线驱动与电源配套
栅极驱动参数：开通电压+18V/关断电压-4V，栅极电阻2.2Ω，采用基本半导体BTD5350MCWR隔离驱动芯片（支持米勒钳位）。
辅助电源：搭配BTP1521P正激电源IC（输出6W），为驱动供电。
热管理优化
散热器选型：热阻≤0.15K/W，结合Press-Fit压接技术（螺栓扭矩40–80N·m），确保长期接触可靠性。
算法与保护
动态降载策略：基于结温模型实时调节功率限值，过温保护阈值165℃。
分级短路保护：软关断（<2μs） + 硬件封锁（di/dt>5A/ns），避免模块损坏。

---

💎 结论BMF240R12E2G3通过 高频低损耗+高温可靠性+系统集成优化，为数据中心UPS提供了高频高效、离网稳定、过载强劲的解决方案。其价值不仅体现在98.8%的效率与175°C结温支撑的过载能力，更通过倾佳电子的配套生态（驱动芯片BTD5350MCWR、电源IC BTP1521P）实现快速部署，助力数据中心能源系统向高密度、高可靠方向升级。
