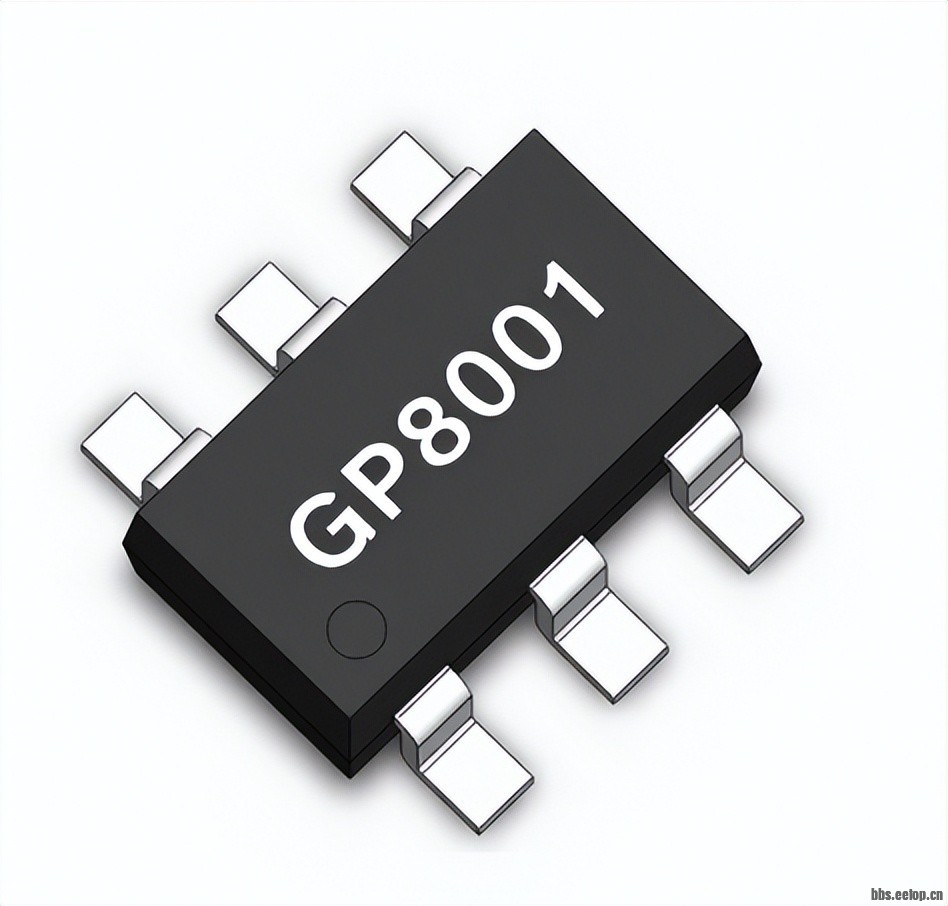

01产品概述
GP8001作为一款高性能的PWM转0-10V数模集成芯片,相当于一个PWM信号输入,模拟信号输出的DAC。此芯片可以将占空比为0%到100%的PWM信号线性转换成0-10.05V的模拟电压,并且输出满量程电压精度小于0.2%,同时SOT23-6L的小体积封装和极简的外围电路,满足对器件体积敏感的客户群体。
02应用场景 - 马达调速、LED调光
- 逆变器、电源
- 工业模拟信号隔离
- .变频器、伺服调速
03产品特性
1.GP8001将0%-100%占空比的PWM信号输入,线性转换成0-10.05V的模拟电压输出。 2. 输入信号范围0%-100% 3.输入PWM信号的频率范围: 50Hz to 50KHz 4. 输入PWM信号高电平:2.7V-5.5V 5. 支持使能和关断输出0-10.05V功能 6.内置高性能低温漂基准,输出温度系数典型20ppm/℃ 7. 输出满量程电压误差:< 0.2%(0.1% typ) 8.输出电压线性度误差:0.1% typ 9. 电压系数:<40ppm/V 10.电流系数:100ppm/mA typ 11. 驱动能力:10mA Max 12. 内置过流保护、低压保护 13. ESD能力: > 2KV 14.电源电压:11V - 32V 15.封装:SOT-23-6 16.功耗:<1.5mA 17.启动时间:<2ms 18.响应周期:三周期响应 19.建立时间:<200us 20.工作温度:-40°C to 85°C
04应用电路

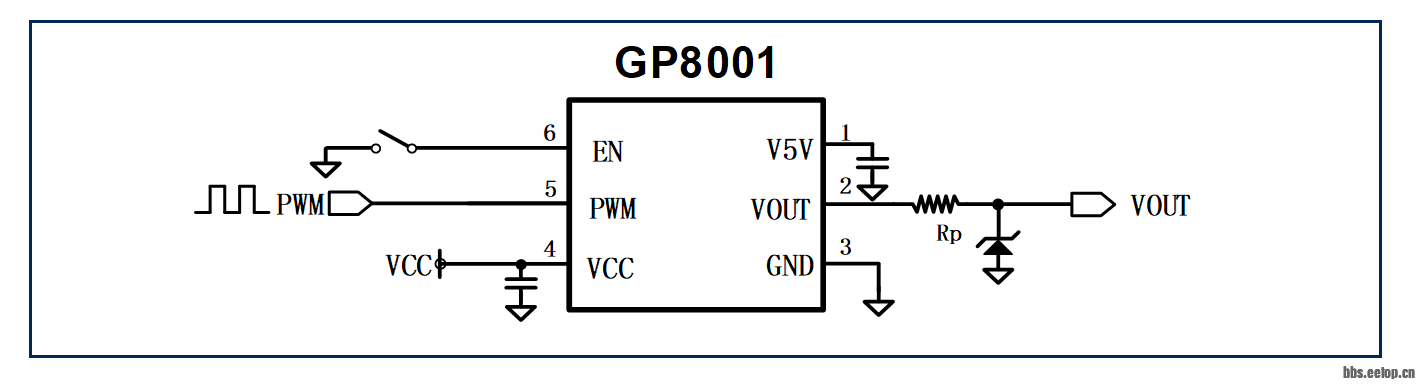

下图为标准推荐电路,实际使用请根据现场情况及设计指标进行调整优化。
注意: 1、V5V为内部稳压LDO输出,端口上必须接大于1uF的电容。 2、EN端口默认上拉,上拉电平2.7-5.5V,接地关闭输出。 3、VOUT作为板间接口使用时,必须要增加相应防护,来做好反接防护、浪涌保护、强干扰防护。 4、输出无需外接电容即可实现稳定。 5、输出的Rp电阻的保护电阻,建议使用0805及以上封装进行端口防护,也可以不接。 6、如果接电机或变频器控制,需要在基础电路的基础上增加抗干扰电路,π型滤波,共模电感(mH级),两侧电容1uF。 7、注意封装参照引脚说明 8、TVS选择单向,如SMBJ15A

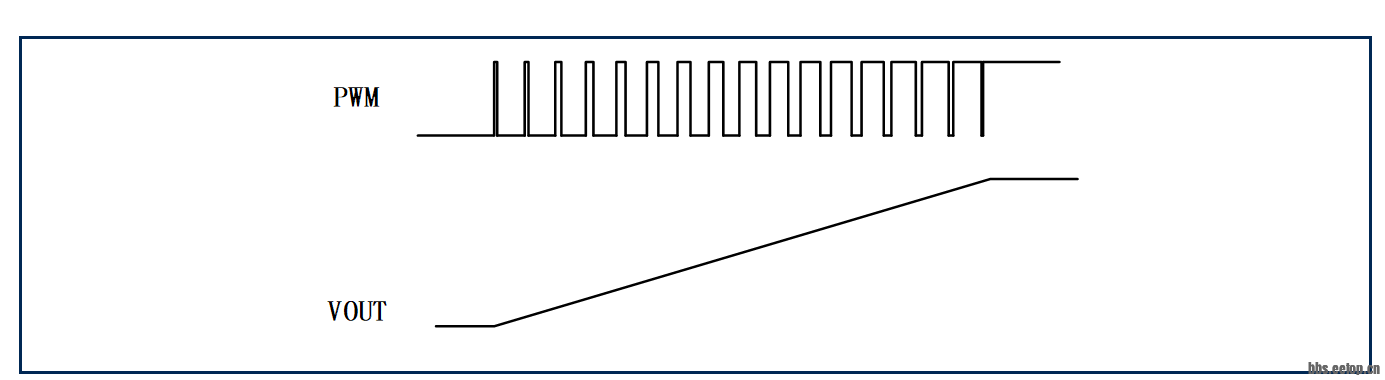

注意:该图为PWM和输出之间的关系
05关于客益微
客益微(上海)科技有限公司的原创APC&PAC技术,获得中国、美国多项相关发明专利,通过差异化的技术方案,在工业控制、传感器、PLC&DCS、调光调速、信号采集与输出等领域推出了一系列芯片产品。尤其在4-20mA、0-10V、±10V模拟量接口与隔离等领域被广泛使用。
公司专注于研发设计APC、PAC、V/I转换芯片的创新型集成电路技术企业,产品销往全球多个国家,应用领域广泛。 在当今的电子领域,0-10V模拟输出应用众多领域,包括风机、阀门、LED调光、0-10V电压驱动器、PCL和DCS电压输出。
技术方面交流 可以联系客益微奉工:18882341673(微信同号)
|
