电压、电流二合一输出芯片GP8630N，0-10V/±10V、0-20/4-20mA输出

zjqmyron

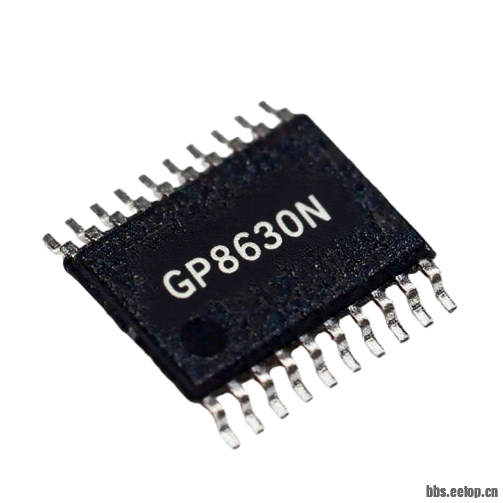

01产品概述

GP8630N是一个数模转换器，数字接口为I2C和PWM双端口，输出为多合一接口，三线制0/4-20mA，三线制电压0-5V/0-10V/±10V，并且支持1.2倍超量程输出0-24mA/0-12V/±12V。初始输出模拟量误差小于0.1%，输出电压线性度误差典型值0.01%，电流线性度误差小典型值0.02%。主要针对传感器、仪器仪表和工控用户开发，单端口输出电压电流，满足用户的多样化输出需求。

02应用场景

GP8630N功能演示视频

1. 0/4-20mA变送器

2. 工业控制

3. PLC

4.传感器

03产品特性

1. 16bit分辨率和单调性

2. I2C输入信号范围：0x0000-0xFFFF

3. I2C时钟：400KHz；高电平： 2.7-5.5V

4. PWM输入信号范围：0%-100%；电平：2.7-5.5V

5. PWM接收频率：50Hz-50KHz（低于50Hz，请联系客益微）

6. 电压/电流输出可共用一个端口输出，由指令或端口切换

7. 电流版本支持三线制：0-20mA（量程由RSET设置）、4-20mA

8. I2C控制电压输出：0-5V、0-10V、±10V（支持量程1.2倍输出）

9. PWM模式下输出：0-12V/±12V/0-24mA（最大电流由RSET设置）

10. 内部基准输出：4.096V（温度系数：20ppm MAX，精度5%，内部使用）

11.内部LDO输出：5V（最大带载能力10mA，如果使用大于5mA电流，建议扩流）

12.输出误差：±0.1%满量程FSR（总未调节误差TUE）

13.内置过温保护，电流开路报警

14.输出电压线性度：0.01% typ

15.输出电流线性度 ：0.02% typ

16.双电源电压：AVCC-AVSS<40V （推荐±15V供电）

17.封装：HTSSOP20/QFN4*4-24P

18.ESD：＞2KV

19.功耗：2mA

20.启动时间：<1ms

21.工作温度：-40°C to 105°C

04应用电路

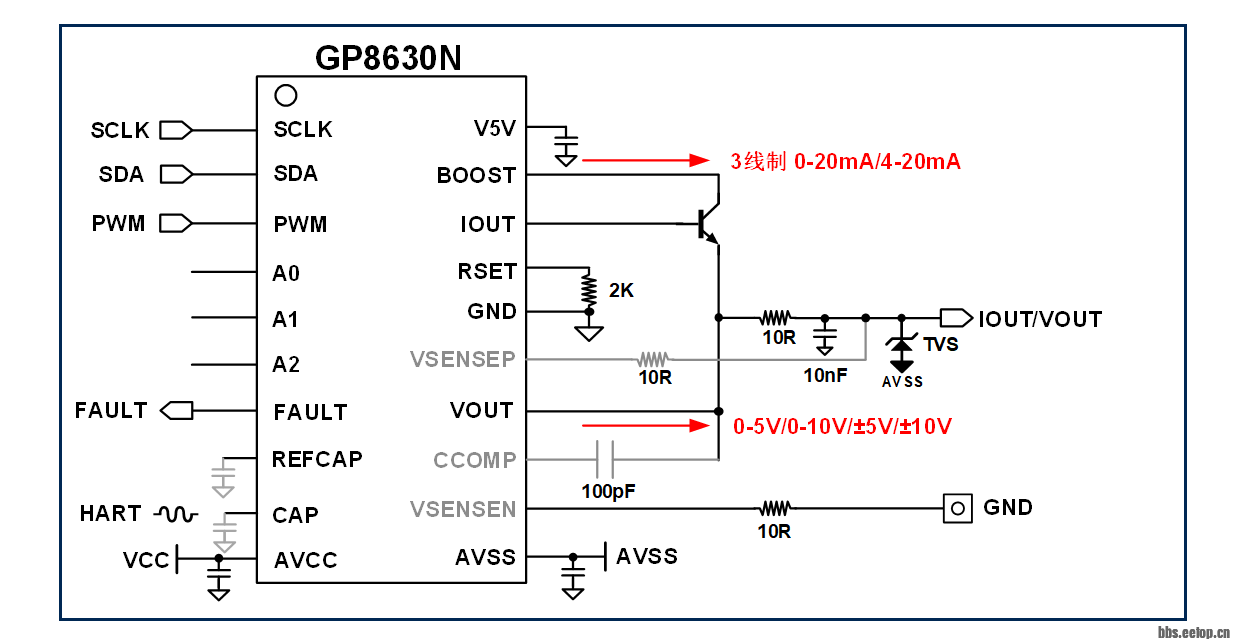

GP8630N是一颗专为电压电流一体输出设计的芯片，实际使用的时候，需要主要做好保护，由于工业现场的ESD、浪涌、雷击都是存在的，需要作出相应的防护。下图为ESD和浪涌防护增强电路，可以提供大于6KV的ESD防护要求，以及4KV浪涌防护要求。如果用户要过SURGE，需要增加放电管来进行电流泄放。

注意：

1.此电路为实验室验证完整电路，如果不满足用户的需求，可以继续补强。

2.ESD二极管选用具备相应能力的防护器件，用于防护电流电压端口，以及VSENSEP端口。

3.Rp建议选择15ohm电阻，4KV浪涌建议选择大于0805封装，推荐1206封装。

4.TVS根据供电和防护需求选择合适的封装，要选择单向TVS，如24V供电建议5.SMBJ28A，如浪涌防护需求大于4KV，建议选择SMCJ28A。

6.IOUT输出热量转移三极管，建议BCP56（SOT223封装）或者2SD882（TO-252封装）。

7.FAULT为开漏输出。

8.HART端口如果不使用可以浮空。

9.RSET电阻一般使用高精度低温漂电阻，推荐0603封装。

10.I2C上拉电阻建议使用1.5K-5.1K之间，确保通信波形正常。

11.PWM输入模式下，A0、A1和A2不得同时为高。

12.芯片底部焊盘，注意要接地散热。
