特性 - 将I2C信号输入，线性转换成4-20mA/0-20mA的模拟电流输出。内置15BIT DAC。
输出电流IOUT=DATA/0x7FFF*2.5V*10/Rset - 具有输出开路报警功能。
- 输入信号范围15Bit，0x0000-0x7FFF
- 输入I2C信号高电平： 2.7V-5V
- 输出电压线性度误差 ：0.05%
- 电源电压：18V - 40V
- 功耗：<5mA
- 启动时间：<2ms
- 工作温度：-40°C to 85°C
描述 GP8312是一个I2C信号转模拟信号转换器，即DAC，此芯片可以将15Bit数字量线性转换成4-20mA模拟电流，并且输出电流线性度为0.05%。 应用 1. 管脚定义 表-A 管脚分布
2. 绝对最大额定参数 工业操作温度: -40℃至125℃ 储存温度: -50℃至125℃ 输入电压: -0.3 v VCC + 0.3 v 最大电压: 40 v ESD保护: > 2000 v *超过“绝对最大额定值”中列出的参数值可能会造成永久性损坏设备。不保 证器件在超出规范中列出的条件下操作。长时间暴露于极端条件下可能影响设 备可靠性或功能。 3. 典型应用 3.1 基本功能 输出电流IOUT=DATA/0x7FFF*25V*/Rset，DATA为I2C输入到芯片的数据。将Rset选择为1K，则输入数据为0X7FFF的80%输出对应电流为20mA，输入数据为0X7FFF的16%输出对应电流为4mA，通过数据的两点校准，可以准确的得到4-20mA电流，精度0.05%，并且在4-20mA范围内有20000点以上。 本应用需要加散热保护电路，如下图中，输出信号IOUT的电压与VCC的压差被PMOS限制在10V左右，当输出 20mA电流时所消耗的功耗接近0.2W，可以有效的限制GP8312的耗散功率，尤其是在负载电阻较小的时候。 系统的散热通过外接PMOS承担推荐使用TO252 封装的GL12P40A4或者SOP8封装的GL14P04-8。
3.2 操作方法 3.2.1 Start、Stop 条件、有效数据、数据变换格式
3.2.2 ACK 格式
3.2.3 设置下图中红色配置位，将15bit DATA 数据分为DATA Low 和DATA High 写入，DATA Low 为低Byte，DATA High 为高Byte。如果Rset 为1KΩ，则输出相对应的电流为：IOUT=DATA/0x7FFF*25mA。
3.2.4 GP8312 支持将电压数据保存在芯片内，保证掉电启动后依然能处于相应的电压输出状态。通过发送下图所示数据，可以实现写入的数据固化到芯片内部。
4. 功能描述 GP8312是一款高性能DAC芯片，数字量以I2C协议信号的方式输入到芯片中。通过在SET与GND间接入1K欧姆电阻，并根据需求接入负载电阻，便可以通过IOUT口输出0-25mA电流。电流大小为： IOUT=25mA*DATA/0x3FFF。同时芯片的AL arm脚可以对输出开路进行报警，如果ALARM为拉低输出，则说明输出开路。
5. 表-B 交流特性

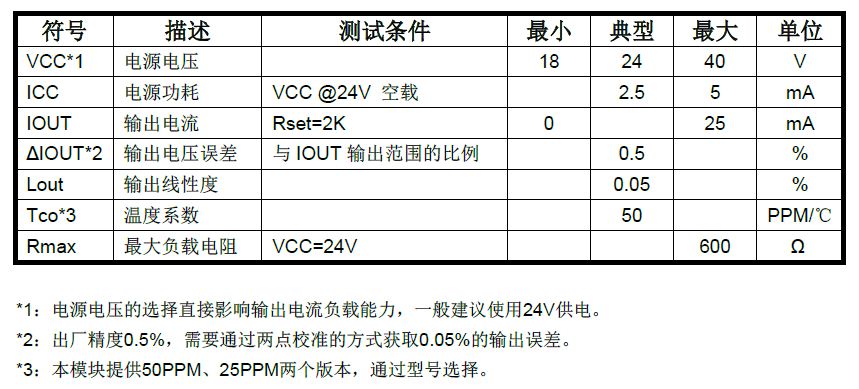

6. 表-C 直流特性

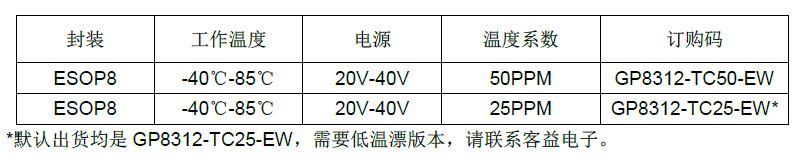

7. 订购须知

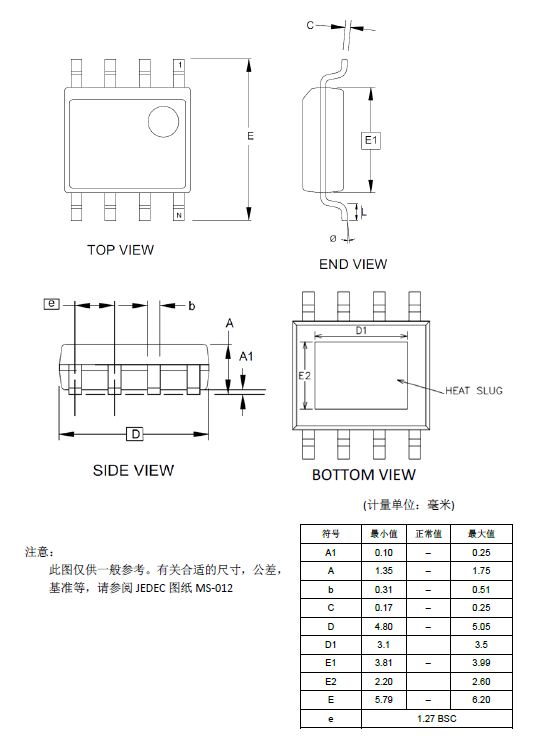

8. 封装信息
|
