5兆瓦MW固态变压器（SST）深度研究报告：拓扑演进、技术趋势与SiC功率器件的战略优势

yangqiansic

2.5兆瓦（MW）至5兆瓦级固态变压器（SST）深度研究报告：拓扑演进、技术趋势与SiC功率器件的战略优势 1. 绪论：能源变革下的电力电子技术重构全球能源互联网的兴起与工业电气化的深度推进，正在从根本上重塑中高压电网的架构。传统的工频变压器（Line Frequency Transformer, LFT）依托于电磁感应原理，虽然在电压变换和电气隔离方面表现出极高的可靠性，但其笨重的体积、被动的运行特性以及缺乏电能质量调控能力的先天缺陷，已逐渐难以适应以可再生能源高渗透率、直流负荷快速增长为特征的新型电力系统 。特别是在2.5兆瓦（MW）至5兆瓦这一关键功率等级——通常对应于大型数据中心服务器排、兆瓦级电解水制氢单元以及储能集装箱的标准容量——市场对电力转换设备的功率密度、控制灵活性和系统效率提出了前所未有的要求。
固态变压器（Solid State Transformer, SST），又称电力电子变压器（PET），作为这一变革的核心装备，通过引入高频电力电子变换级，不仅实现了电压等级的变换与电气隔离，更具备了潮流控制、无功补偿、谐波抑制等“智能”属性 。然而，SST的商业化进程长期受制于高压大功率半导体器件的性能瓶颈。随着以碳化硅（SiC）为代表的宽禁带（WBG）半导体技术的成熟，特别是1200V电压等级SiC MOSFET器件的性能飞跃，构建高效率、高功率密度的中压直挂式SST已成为技术发展的必然趋势。
倾佳电子旨在从系统架构到核心器件两个维度，深入剖析2.5 MW至5 MW级SST的技术现状与未来图景。报告将重点探讨级联H桥（CHB）、模块化多电平换流器（MMC）等主流拓扑在这一功率等级下的工程权衡，分析人工智能（AI）数据中心与绿氢产业对SST的迫切需求，并结合基本半导体（BASiC Semiconductor）推出的BMF540R12MZA3型1200V/540A SiC MOSFET模块，论证高性能SiC器件如何突破传统硅基（Si IGBT）方案的效率与热管理天花板，成为驱动下一代SST技术落地的关键引擎。

---

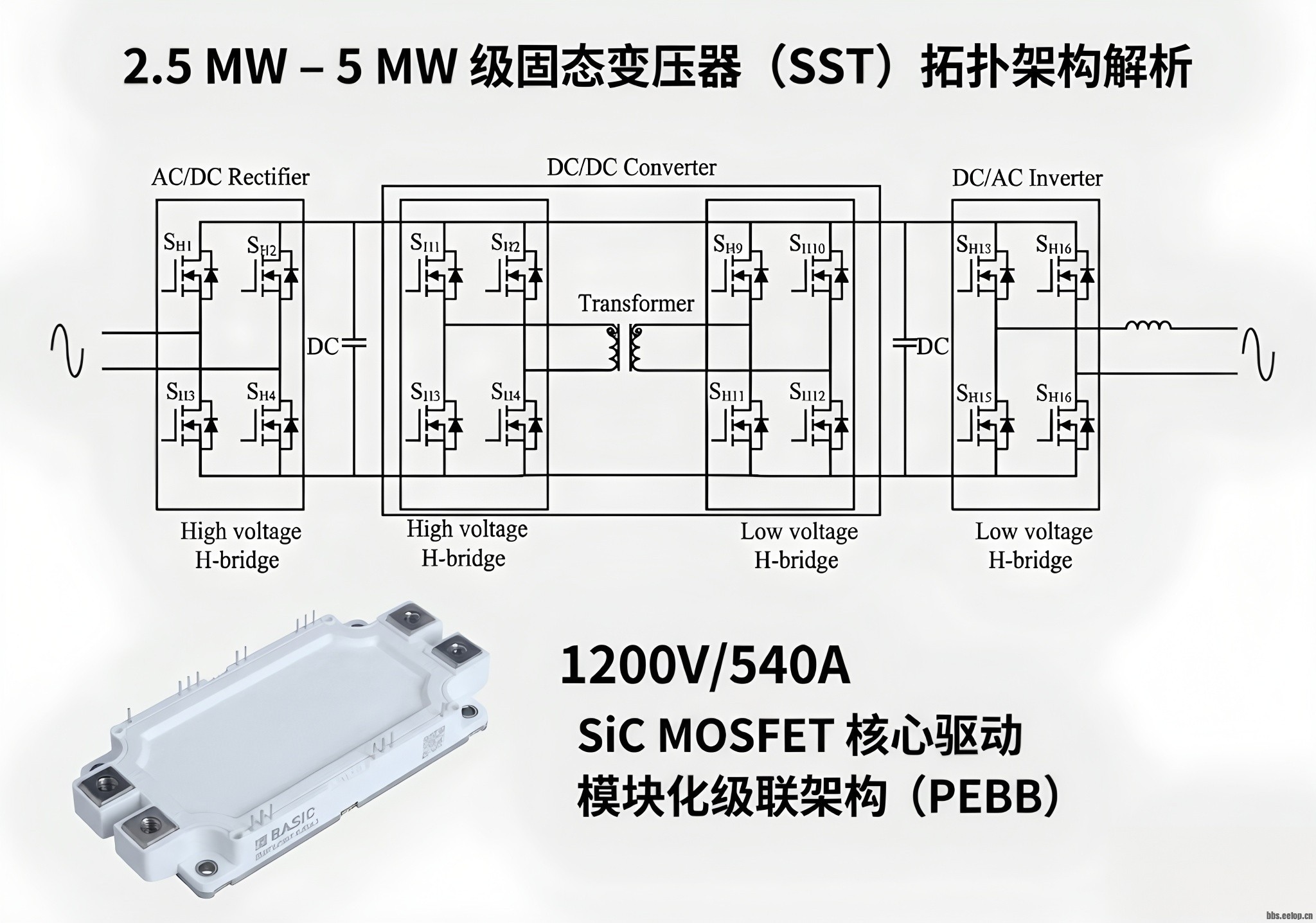

2. 2.5 MW - 5 MW级固态变压器拓扑架构深度解析 在2.5 MW至5 MW的功率范围内，SST通常直接接入10 kV至35 kV的中压配电网（如北美常见的13.8 kV或中国的10 kV标准）。由于目前尚无成熟的单一功率半导体器件能够直接承受数十千伏的电压应力，基于“模块化”和“多电平”的拓扑架构成为唯一的工程解。这种架构思想通过将高电压、大功率的系统分解为若干个标准化的功率单元（Power Electronic Building Blocks, PEBB），利用低压器件（如1200V或1700V SiC MOSFET）级联来实现中压接入。
2.1 级联H桥（Cascaded H-Bridge, CHB）拓扑的主导地位在当前的中压交流（MVAC）转低压直流（LVDC）或低压交流（LVAC）的应用中，级联H桥（CHB）拓扑凭借其高度的模块化特性、优异的输出波形质量和成熟的控制策略，已成为2.5 MW至5 MW级固态变压器SST的首选架构 。
2.1.1 架构原理与电压堆叠机制CHB拓扑的核心在于“输入串联、输出并联”（Input-Series Output-Parallel, ISOP）的配置结构。在13.8 kV的电网接入场景下，每相由若干个功率单元串联组成。每个功率单元通常包含一个H桥整流级（AC-DC）和一个隔离型DC-DC变换级（如双有源桥DAB或LLC谐振变换器）。

• 交流侧（AC Grid Interface）： 多个H桥单元的交流端串联连接，共同分担电网的高电压。例如，对于13.8 kV的线电压，相电压约为7.97 kV。若采用1200V的SiC MOSFET，考虑到宇宙射线降额和开关过压，每个单元的直流母线电压通常设定在700V-800V之间。这意味着每相大约需要12至15个级联单元 。这种级联结构使得SST能够产生多电平的阶梯波形（如30电平以上），极大地降低了总谐波失真（THD），从而可以省去或显著减小交流侧滤波器的体积 。
• 直流侧（DC Load Interface）： 在ISOP配置中，所有功率单元的DC-DC输出端并联连接至低压直流母线（如800V DC）。这种结构不仅实现了电压的降压变换，还通过并联增加了系统的总输出电流能力。对于5 MW的系统，若输出电压为800V，总电流高达6250A，ISOP结构使得每个模块仅需承担总电流的几十分之一，极大地降低了单个模块的电流应力 。


2.1.2 冗余设计与容错能力CHB架构的另一大优势在于其内生的冗余性。在2.5 MW以上的大功率应用中，系统可靠性至关重要。CHB允许设计者在每相中增加额外的冗余单元（例如N+1或N+2配置）。当某个功率单元发生故障（如MOSFET功率模块短路或驱动失效）时，控制系统可以利用旁路开关将该故障单元瞬间切除，剩余单元继续维持系统运行，仅略微降低最大输出容量或动态范围。这种“带病运行”的能力对于数据中心和连续化工生产（如制氢）至关重要 。
2.2 模块化多电平换流器（MMC）的适用性分析 模块化多电平换流器（MMC）是高压直流输电（HVDC）领域的标准拓扑，但在2.5 MW至5 MW的中压配电网应用中，其与CHB拓扑存在激烈的竞争。
MMC采用半桥或全桥子模块构成换流臂，不需要像CHB那样在每个单元内必须包含隔离变压器来构建直流回路。MMC拥有一个共用的中压直流（MVDC）母线。这使得MMC在需要中压直流互联的场景（如MVDC微电网）中具有优势 。然而，在典型的MVAC到LVDC的应用场景（如SST为数据中心供电）下，MMC面临较大的挑战：

• 子模块电容体积： MMC的运行依赖于子模块电容的电压波动来平衡能量，这在低频（50/60Hz）下需要巨大的电容体积，削弱了SST的功率密度优势。
• 控制复杂性： 需复杂的环流抑制算法。
• 变压器设计： 若需低压输出，MMC通常仍需在后端加装集中式的高频隔离变压器，这在高功率下设计难度极大。


相比之下，CHB拓扑将高频变压器分散到每个子模块中（分布式磁性元件），利用SiC器件的高频特性（20kHz-100kHz）大幅减小了每个微型变压器的体积，解决了散热和绝缘难题。因此，在基于1200V SiC器件的5 MW级应用中，CHB加分布式DAB/LLC的架构通常比MMC具有更高的功率密度和更低的综合成本 。
2.3 隔离级DC-DC拓扑：DAB与LLC的角逐 无论前端采用CHB还是MMC，SST的核心——电气隔离与电压调节——主要由DC-DC变换级完成。

• 双有源桥（Dual Active Bridge, DAB）： DAB拓扑通过控制原副边全桥的移相角来调节功率流的大小和方向。其最大优势在于天然的双向功率流动能力，非常适合需要能量回馈的应用（如V2G充电站或具备储能的数据中心）。在采用1200V SiC MOSFET时，DAB可以工作在50 kHz以上，利用变压器的漏感作为储能元件，实现零电压开通（ZVS）。
• LLC谐振变换器： LLC拓扑利用谐振槽路实现全负载范围内的软开关，具有极高的峰值效率（可达98%以上）。在SST应用中，LLC通常被设计为“直流变压器”（DCX）模式，即以固定增益运行，仅提供隔离和电压比例变换，而电压调节由前端AC-DC级完成。对于负载相对稳定的应用（如制氢电源），LLC的高效率特性使其极具吸引力 。


表格 1：2.5MW - 5MW SST主流拓扑架构对比
特性维度级联H桥 (CHB) + ISOP DAB/LLC模块化多电平 (MMC) + 集中隔离应用场景适应性
器件电压等级充分利用成熟的1200V/1700V SiC器件同样适用，但子模块电容较大CHB更适合当前SiC供应链
中压直流接口需额外转换级或特殊配置天然具备MVDC接口MMC适合MVDC配电网
低压大电流输出极佳（ISOP结构自然均流）较难（需后端大电流变压器）CHB适合制氢/数据中心
模块化/冗余极高（故障单元旁路简单）高，但控制较复杂CHB运维优势明显
技术成熟度高（已有大量中压变频器应用基础）中（主要用于高压输电）CHB商业化路径更短

---

3. 固态变压器的技术发展趋势：迈向高频化与碳化硅时代2.5 MW至5 MW级SST的技术演进主要围绕着“效率提升”与“功率密度倍增”两大主线展开。传统的硅基（Si IGBT）方案受限于开关损耗，工作频率通常被限制在1-3 kHz，导致隔离变压器依然笨重。SiC技术的引入彻底改变了这一游戏规则。
3.1 从高压SiC器件向模块化低压SiC器件的路线修正早期的SST研发曾寄希望于10 kV、15 kV甚至更高电压等级的SiC MOSFET或IGBT，试图通过简单的两电平或三电平拓扑直接实现中压变换 。虽然这种“高压器件”路线拓扑极其简洁，但面临着严峻的现实挑战：器件良率低、成本极其昂贵、且高压单管的散热过于集中，难以处理5 MW级别的热流密度。
目前，行业技术趋势已明显修正为**“利用高性能低压SiC器件构建模块化系统”**。1200V和1700V的SiC MOSFET受益于电动汽车（EV）产业的巨大推动，在成本、可靠性、供应链稳定性方面已远超高压特种器件 。通过前述的CHB拓扑，使用成百上千个1200V SiC模块（如BMF540R12MZA3）协同工作，不仅规避了单一高压器件的风险，还通过分布式散热解决了热管理难题。这种“积木式”的Scaling-up（放大）策略，使得2.5 MW至5 MW系统的构建变得经济可行。
3.2 开关频率跃升与磁性元件微型化SiC MOSFET在1200V电压下依然保持极低的开关损耗（Eon/Eoff），使得SST的开关频率可以从Si时代的几千赫兹跃升至20 kHz - 100 kHz 20。根据电磁感应定律，变压器的体积与频率成反比。在5 MW级别，这意味着原本重达数十吨的工频变压器铁芯，可以被缩小为总重仅数吨的多个中频变压器（MFT）阵列。
研究表明，当频率提升至50 kHz左右时，磁性元件的功率密度达到最优平衡点（Power Density Sweet Spot）。这不仅大幅减少了铜材和磁芯材料的使用（降低原材料成本），还极大地缩小了设备的占地面积（Footprint），这对于寸土寸金的数据中心或空间受限的海上风电制氢平台具有决定性意义 。
3.3 软开关技术的全范围覆盖为了在几十千赫兹的高频下进一步挖掘效率潜力（目标>98%），“全范围软开关”成为技术制高点。传统的硬开关在每次动作时都会产生损耗，频率越高，总损耗越大。现代SST控制算法（如CLLC谐振、双移相控制）致力于确保SiC MOSFET在全负载范围内实现零电压开通（ZVS）或零电流关断（ZCS）。这要求功率器件具有极小的输出电容（Coss）和稳定的体二极管特性，以拓宽ZVS的运行范围 。
3.4 智能化电网接口功能的集成SST不再仅仅是“变压器”，而正在演变为电网边缘的“能源路由器”。技术发展趋势要求SST具备高级的电网支撑功能：

• 有源滤波： 利用AC-DC级的快速开关能力，实时补偿电网中的谐波。
• 故障穿越（LVRT/HVRT）： 在电网电压跌落或骤升时，保持并网不脱扣，并提供无功支撑 。
• 多端口互联： 除了MVAC和LVDC端口，未来的SST趋势是集成中压直流（MVDC）端口或储能接口，形成多端口能源枢纽 。


---

4. 2.5 MW - 5 MW SST的市场应用前景在“双碳”目标的驱动下，2.5 MW至5 MW级SST的应用场景正在从实验室走向规模化商业落地，主要集中在以下三个高增长领域。
4.1 AI算力中心与800V直流供电变革 人工智能（AI）大模型的训练与推理带来了算力密度的指数级增长。现代AI机架的功率密度正迅速突破50kW甚至100kW，传统的12V或48V板级配电架构面临巨大的I2R损耗和铜排布线压力。
数据中心供电架构正在经历一场从“交流配电”向“高压直流配电”的革命。行业巨头（如NVIDIA、Google）正在推动800V HVDC架构标准 。在这种架构中，SST发挥着至关重要的作用：它直接将电网的13.8 kV中压交流电转换为纯净的800V直流电，直供服务器机架，省去了传统架构中“中压变压器 -> 低压配电柜 -> UPS -> PDU -> 服务器电源”的多级转换环节。
对于一个5 MW的数据中心模块，采用SST固态变压器方案可以：

• 提升效率： 减少2-3级转换，端到端效率提升2%-5%，显著降低PUE（电源使用效率）值。
• 节省空间： 移除笨重的工频变压器和低压配电柜，释放出的“白地空间”（White Space）可用于部署更多算力服务器，直接提升单机房的经济产出 。


4.2 绿氢制造：电解槽的高效直流电源 绿氢产业是全球能源转型的另一大支柱。工业级碱性（ALK）或质子交换膜（PEM）电解槽具有低电压（几百伏）、大电流（数万安培）的直流负载特性。传统的供电方案是“工频变压器 + 晶闸管整流”，这种方案功率因数低、谐波污染严重，且动态响应慢，难以适应风光等波动性可再生能源 。
2.5 MW至5 MW正是目前单体电解槽或电解槽组的主流功率规格。基于SST的直流电源方案能够提供：

• 毫秒级响应： 快速跟随风电/光伏的功率波动，保护电解槽膜电极，延长设备寿命。
• 高电能质量： 网侧电流正弦化，无需额外的无功补偿装置。
• 模块化堆叠： 通过SST模块的并联，可以灵活匹配不同规模的制氢工厂。例如，5 MW系统可由10个500 kW的SST子系统构成，单点故障不影响整体停机 。


4.3 兆瓦级充电系统（MCS）：重卡与船舶电动化 随着电动重卡和电动船舶的普及，充电功率需求已从几百千瓦跃升至兆瓦级。MCS（Megawatt Charging System）标准定义了最高3.75 MW的充电能力。在如此高的功率下，采用传统的低压交流接入已不可行（电缆将粗得无法操作），必须采用中压直挂方案 。
SST构成的MCS充电站可以直接从10 kV/13.8 kV电网取电，输出宽范围可调的直流电压（200V - 1250V），直接为车辆电池充电。SiC MOSFET的高频特性使得充电桩体积大幅缩小，使得在寸土寸金的城市公交场站或港口码头部署兆瓦级充电设施成为可能。

---

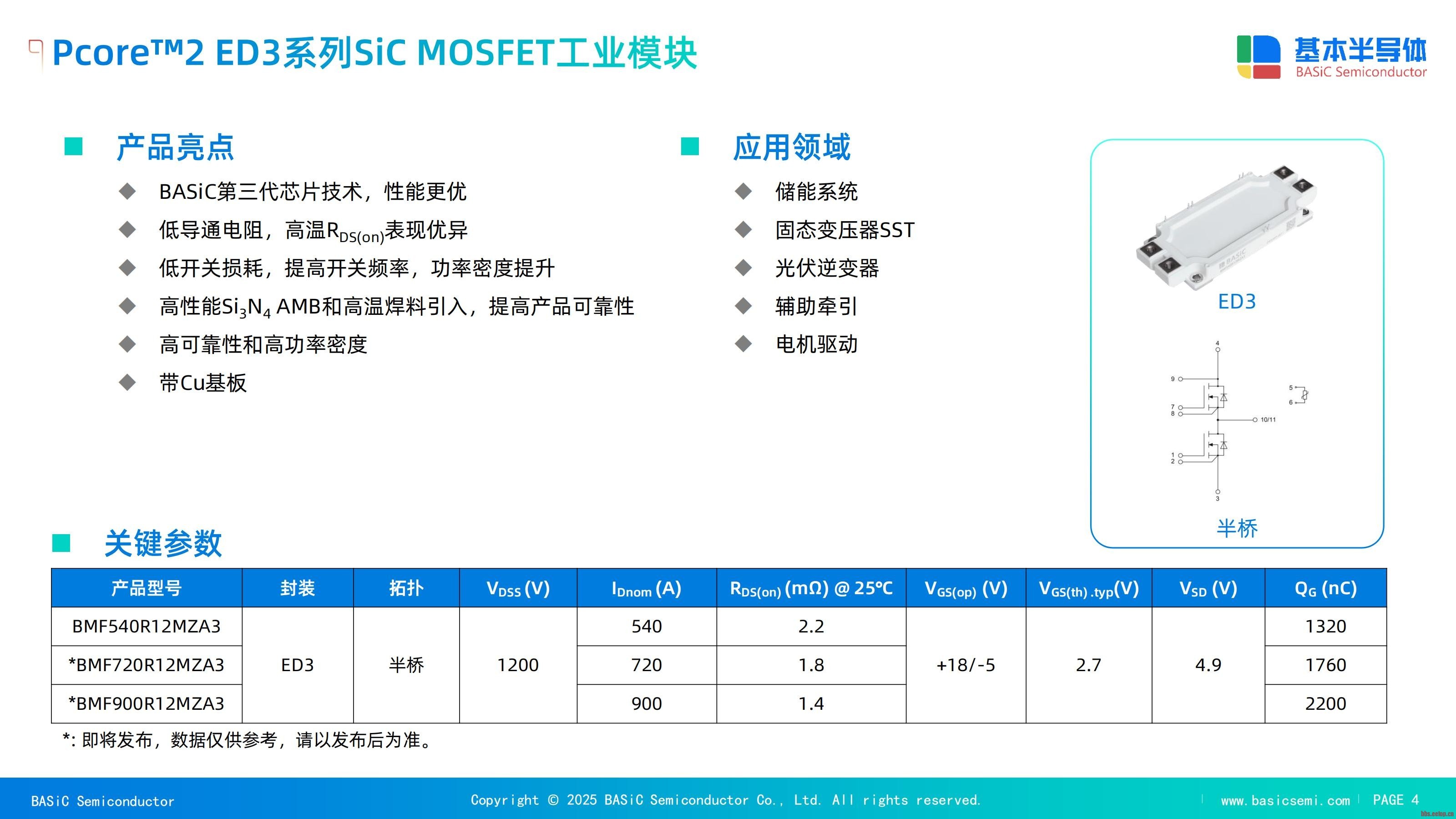

5. BMF540R12MZA3在SST应用中的技术优势分析针对上述2.5 MW至5 MW SST的苛刻需求，基本半导体（BASiC Semiconductor）推出的BMF540R12MZA3（1200V/540A SiC MOSFET模块）展现出了显著的技术优势。该产品不仅仅是Si IGBT模块的简单替代品，而是针对大功率、高频硬开关及软开关应用进行了深度优化的核心器件。
5.1 超低导通电阻与高电流密度：解决并联难题在5 MW级的SST应用中，尤其是输出电压为400V或800V的侧边，电流高达数千安培。器件的导通电阻（RDS(on)​）直接决定了系统的导通损耗和散热设计难度。
BMF540R12MZA3在25°C结温下的典型导通电阻仅为 2.2 mΩ ，即便在175°C的极限高温下，其电阻也仅上升至 3.8 mΩ6。

• 对比分析： 传统的同规格1200V Si IGBT模块（如600A等级）具有固定的饱和压降（VCE(sat)​），通常在1.7V至2.0V左右。在轻载（如20%负载，数据中心常见工况）下，IGBT模块的固定压降导致效率急剧下降；而SiC MOSFET模块呈现纯电阻特性，压降极低（在100A时压降仅约0.22V），效率优势巨大 。
• 系统收益： 2.2 mΩ的超低电阻意味着在相同的散热条件下，BMF540R12MZA3可以承载更大的电流。在构建5 MW SST的低压大电流输出级时，设计者可以大幅减少模块的并联数量。例如，相比于采用5 mΩ的竞品模块，采用BMF540R12MZA3可减少约50%的功率器件数量，这不仅降低了系统成本，还简化了驱动电路和叠层母排的设计，降低了因器件参数不一致导致的环流风险，从而显著提升了系统的可靠性（MTBF）。


5.2 优化的开关特性：解锁高频与高功率密度BMF540R12MZA3被定义为“高速开关模块”，具有**“低开关损耗”**的特性 。虽然具体毫焦（mJ）数值需参考完整数据手册，但基于SiC材料特性，其开关损耗通常仅为同等电流Si IGBT的1/5至1/10。

• 体二极管优化： 数据手册特别强调了**“MOSFET体二极管反向恢复行为经过优化”** 。在DAB或LLC等移相全桥拓扑中，死区时间内体二极管会续流。如果二极管反向恢复电荷（Qrr​）过大（Si IGBT的通病），会导致严重的开通损耗和电磁干扰（EMI）。BMF540R12MZA3的低Qrr​特性使得SST能够安全地运行在50 kHz甚至更高频率，而无需担心二极管反向恢复带来的直通风险或过热问题 。
• 频率红利： 高频化带来的直接收益是磁性元件体积的骤减。对于2.5 MW系统，使用BMF540R12MZA3将开关频率从IGBT模块时代的3 kHz提升至30 kHz，可使隔离变压器和滤波电感/电容的体积减小60%以上，从而实现SST的高功率密度目标 。


5.3 卓越的热管理与封装可靠性5 MW系统的热管理是极大的挑战。BMF540R12MZA3在封装材料上进行了针对性升级：

• 氮化硅（Si3​N4​）陶瓷基板： 相比传统的氧化铝（Al2​O3​）基板，Si3​N4​具有高出3倍以上的热导率和极强的机械强度。这使得模块的热阻（RthJC​）显著降低，能够将芯片产生的热量快速传导至散热器。
• 铜基板（Copper Base Plate）： 优化的铜基板设计增强了横向热扩散能力 。
• 功率循环能力： Si3​N4​基板的热膨胀系数与SiC芯片更为匹配，显著提高了模块在剧烈温度变化下的功率循环寿命。这对于制氢或充电站等负载波动剧烈的应用场景至关重要。
• 高功率耗散能力： 单开关的最大功率耗散（PD​）高达 1951 W 。这意味着模块具有极强的过载耐受能力，能够应对电网故障或负载突变时的瞬时冲击。


5.4 1200V电压等级的系统匹配性BMF540R12MZA3的1200V额定电压是SST级联设计的黄金参数。

• 在CHB拓扑中，考虑到宇宙射线失效率（FIT）和开关过压余量，1200V器件通常用于构建700V-800V的直流母线。
• 这一电压等级完美契合AI数据中心的800V DC架构以及主流电动汽车的800V高压平台。使用BMF540R12MZA3，设计者可以构建出标准化的800V功率单元，既可用于SST的输入级级联，也可直接并联作为输出级的整流器，实现了物料清单（BOM）的归一化，降低了供应链管理的复杂性。


表格 2：BMF540R12MZA3与传统方案在5MW SST中的性能对比预估
性能指标传统Si IGBT方案 (3.3kV/4.5kV器件)基于BMF540R12MZA3的SiC方案优势解析
开关频率< 2 kHz20 kHz - 50 kHz变压器体积减小60%-80%，系统重量大幅降低
系统效率~96%> 98%5MW系统每提升1%效率，年省电约40万度
导通特性拐点电压高，轻载效率差纯阻性，全负载范围高效适应数据中心等冗余配置下的轻载工况
冷却需求需强力液冷，系统复杂损耗降低，冷却系统轻量化降低BOP成本和维护难度
控制响应慢（毫秒级）快（微秒级）更好的电网动态支撑能力

---

6. 结论 深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。

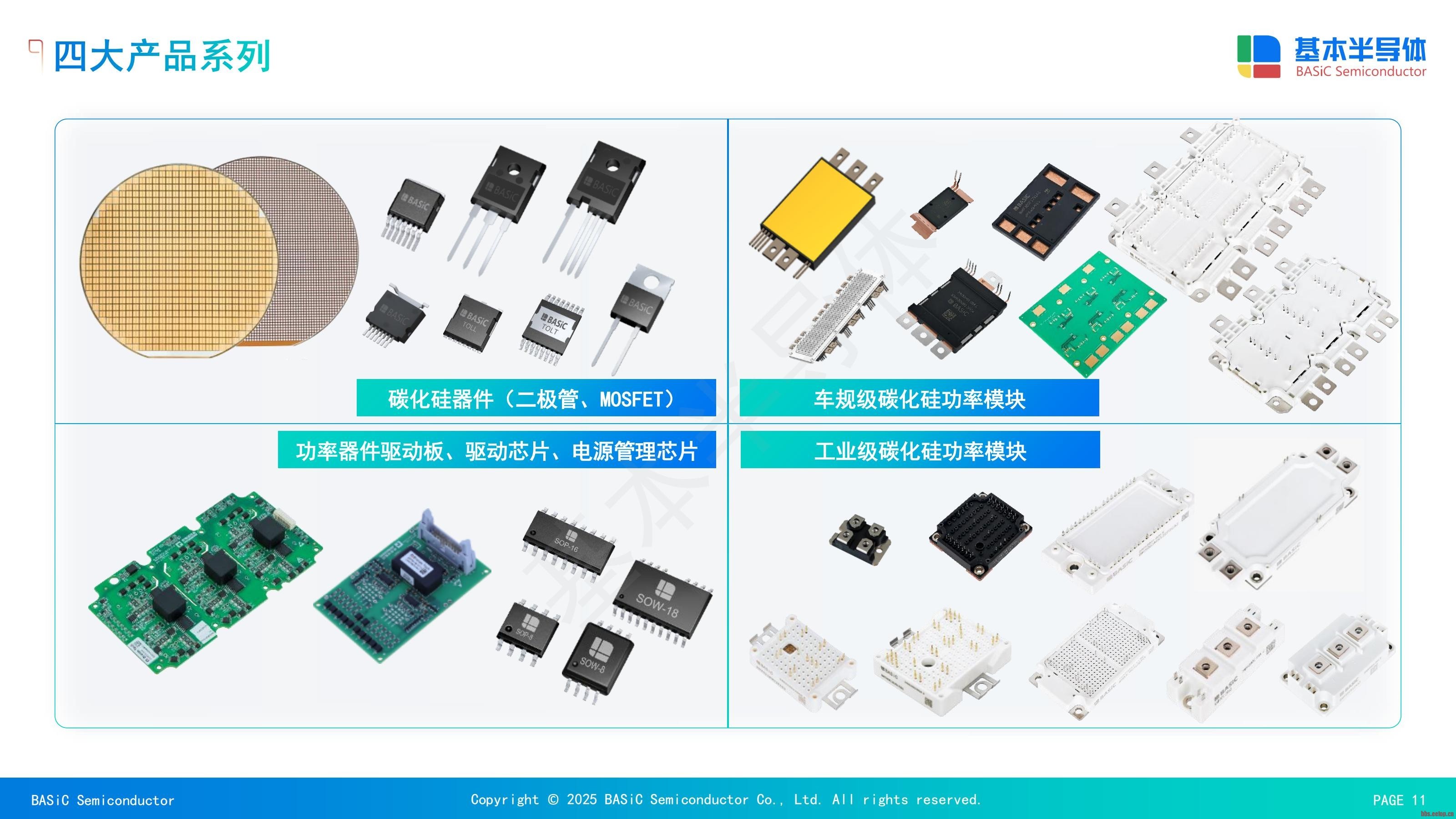

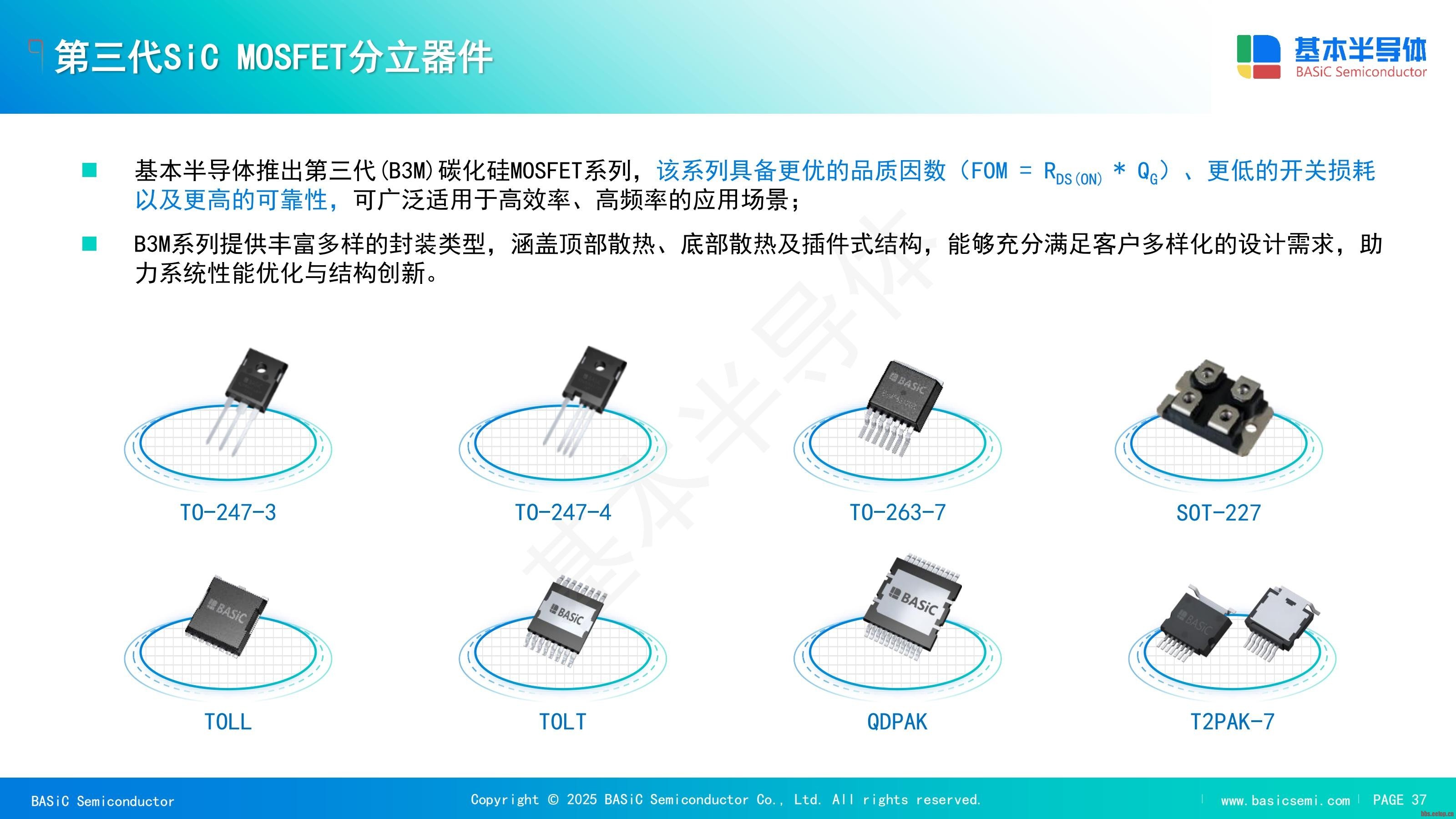

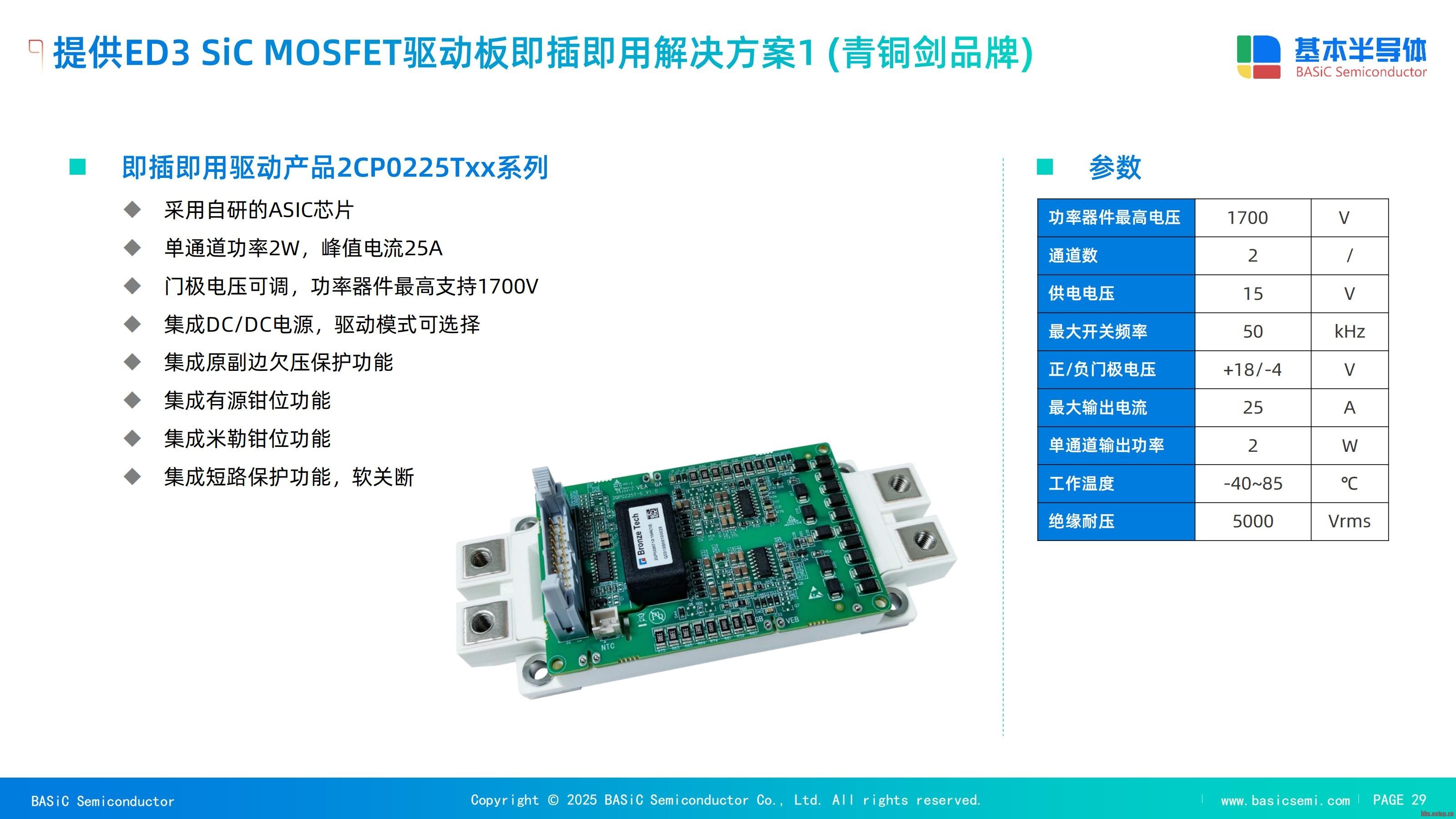

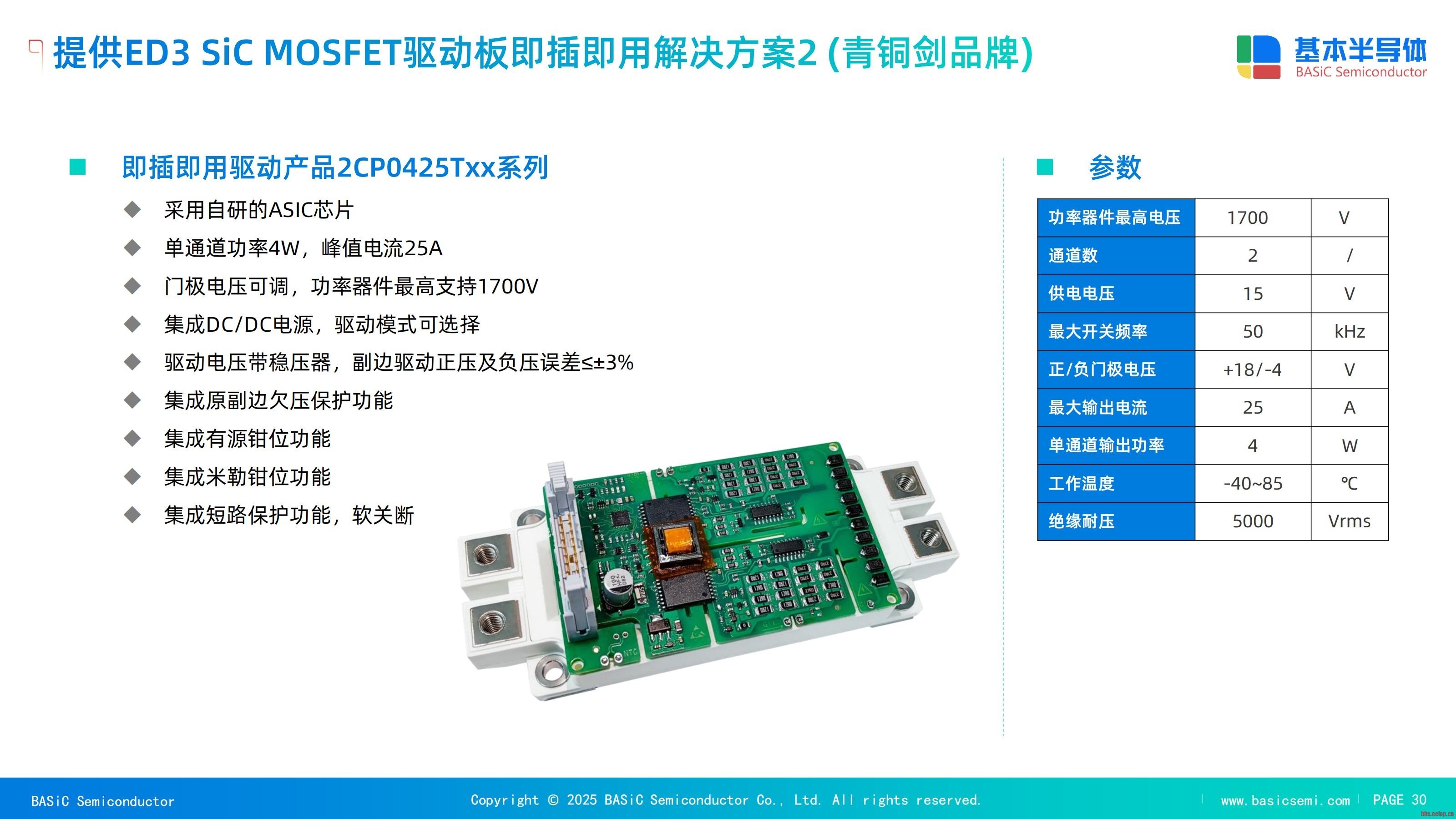

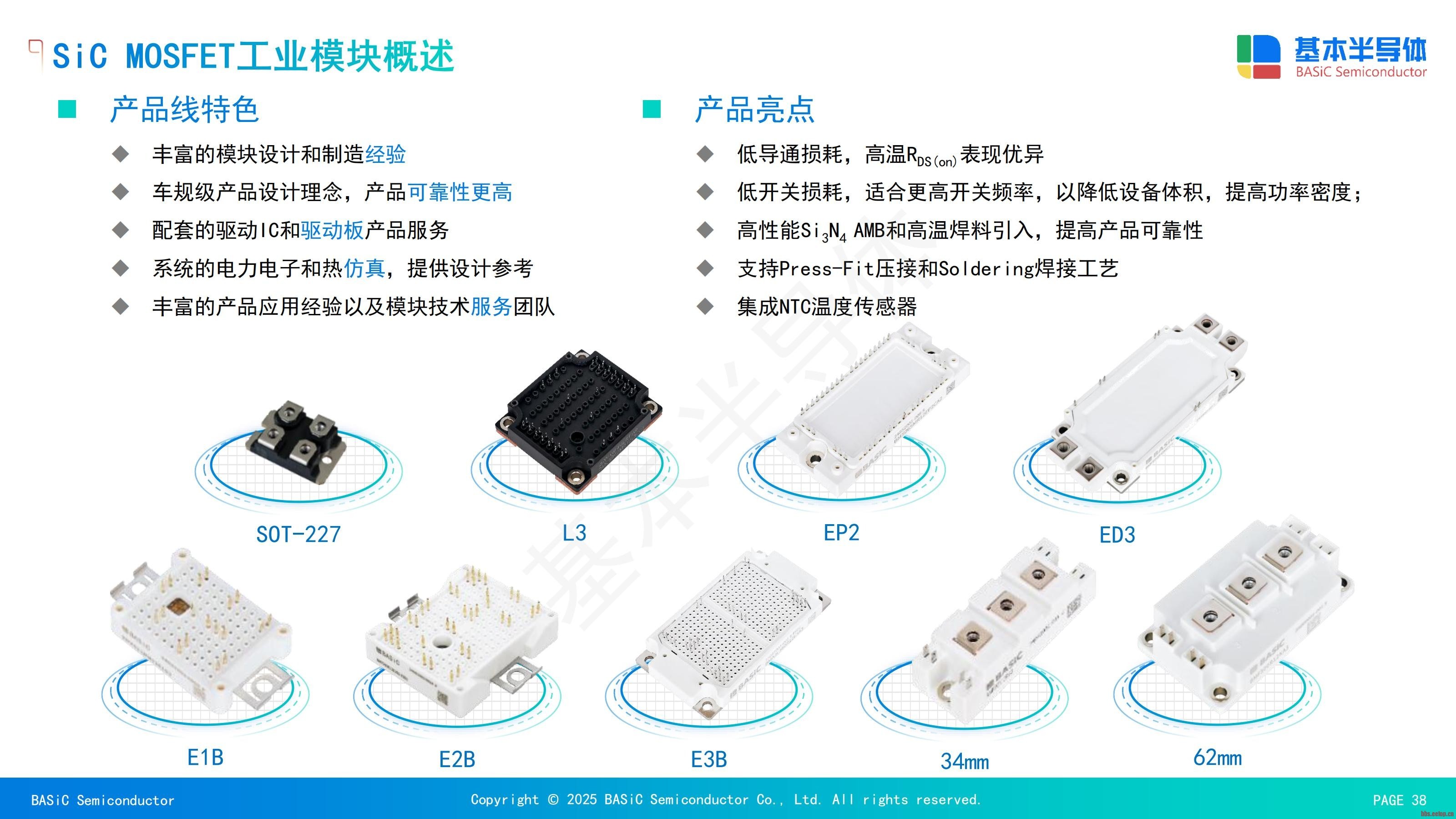

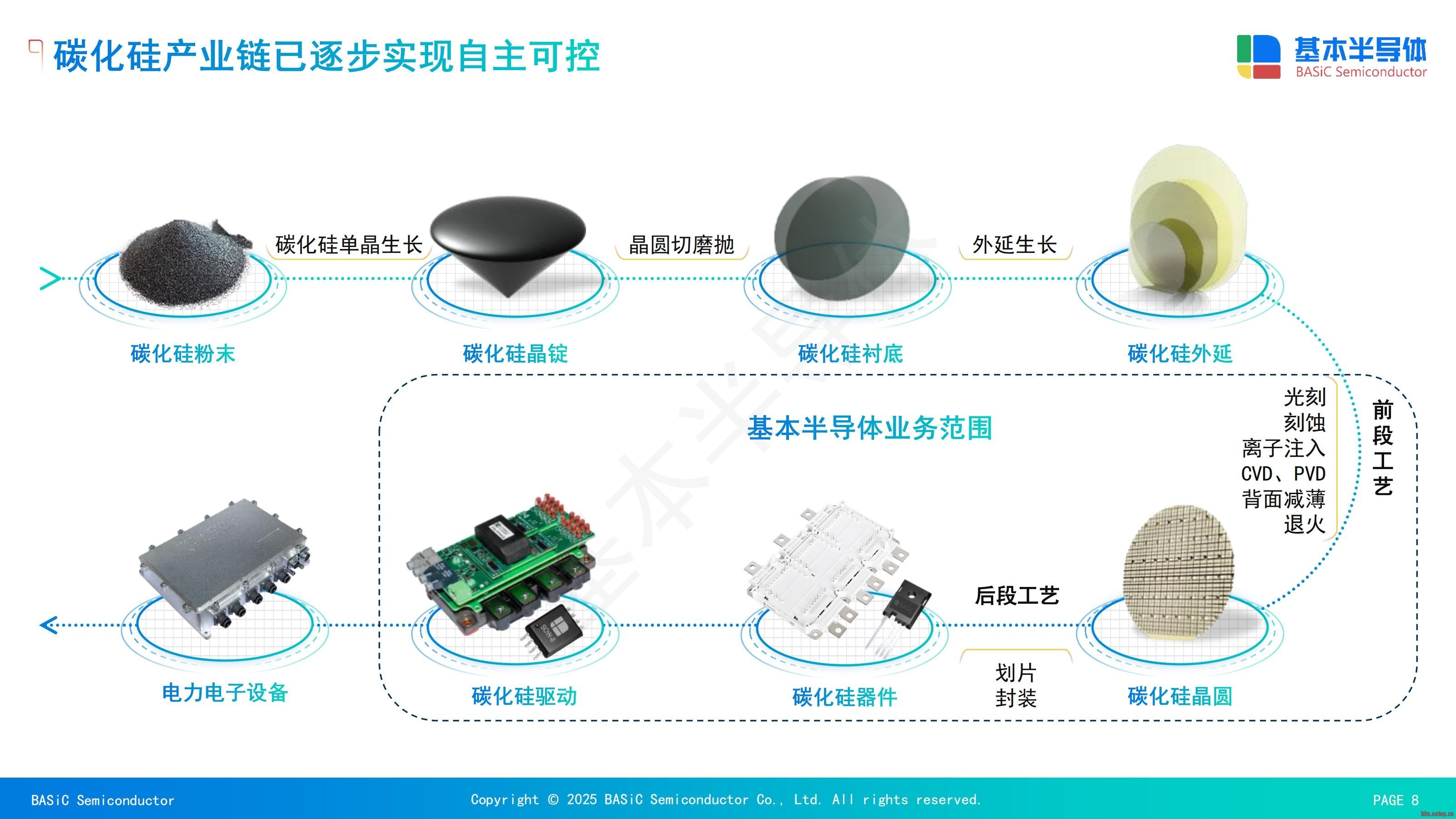

公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

2.5 MW至5 MW级固态变压器正处于技术爆发的前夜，它不仅是电网形态演进的关键节点，更是支撑AI算力、绿色氢能和超级快充等未来产业的基石。从技术路径来看，基于模块化级联H桥（CHB）和双有源桥（DAB）的拓扑架构，凭借其高可靠性和灵活性，已确立为主流选择。
在这一架构中，功率半导体器件的性能决定了系统的上限。基本半导体BMF540R12MZA3 SiC MOSFET模块凭借其2.2 mΩ的极低导通电阻、540A的高电流密度以及优异的高频开关与热管理特性，完美解决了SST设计中效率、体积与散热之间的矛盾。它使得设计者能够用更少的器件、更小的磁性元件，构建出性能更强、体积更小、运行更可靠的兆瓦级电力变换系统。
随着SiC器件成本的进一步优化和产业链的成熟，BMF540R12MZA3碳化硅功率模块及其同类产品将加速SST固态变压器在工业与能源领域的全面渗透，推动构建一个更加高效、智能、绿色的能源互联世界。
