面向能源互联网的功率半导体变革：基本半导体ED3系列SiC MOSFET功率模块（BMF540R12MZA3）技术与应用分析1. 引言：功率半导体与“三个必然”的战略交汇在全球能源结构向低碳化、数字化转型的宏大背景下，电力电子技术正经历着一场以宽禁带（WBG）半导体材料为核心的深刻革命。作为电能转换与控制的核心器件，功率半导体正从传统的硅（Si）基时代加速迈向碳化硅（SiC）时代。这一转型不仅是材料物理属性的胜利，更是系统工程效率、功率密度与全生命周期成本（TCO）优化的必然选择。
在此背景下，作为行业领先的半导体分销服务商，倾佳电子（Changer Tech） 敏锐地捕捉到了这一历史性机遇，提出了著名的SiC碳化硅MOSFET功率器件“三个必然”战略论断：SiC MOSFET模块必然全面取代IGBT模块与IPM模块；SiC MOSFET单管必然全面取代IGBT单管及650V以上高压硅MOSFET；650V SiC MOSFET单管必然全面取代超结（SJ）MOSFET与高压氮化镓（GaN）器件 。
以倾佳电子代理并力推的基本半导体（BASIC Semiconductor） 旗舰产品——ED3系列SiC MOSFET半桥模块 BMF540R12MZA3 为核心研究对象，展开全维度的深度技术剖析。我们将透过微观的材料科学（Si3N4 AMB基板）、中观的器件物理与驱动控制，以及宏观的系统仿真（与国际一线IGBT模块竞品的对标），揭示该模块在固态变压器SST、储能变流器PCS、大巴车电驱动、重卡电驱动、矿卡电驱动、构网型储能PCS、集中式大储PCS、商用车电驱动、三电平风电变流器、工程型变频器、中央空调变频器领域的颠覆性价值。
2. 核心技术架构解析：BMF540R12MZA3的微观物理与封装工程BMF540R12MZA3并非简单的功率开关堆叠，而是第三代半导体芯片技术与先进封装工艺的集大成者。其设计哲学旨在解决传统硅基IGBT在电压等级提升与开关频率增加时面临的“导通损耗-开关损耗”折衷瓶颈。
2.1 第三代SiC MOSFET芯片技术特性BMF540R12MZA3基于基本半导体第三代SiC MOSFET芯片技术打造。作为一种单极性器件，SiC MOSFET与双极性的IGBT有着本质区别。

• 无拖尾电流（Tail Current） ：IGBT在关断时，漂移区内存储的少数载流子（空穴）需要通过复合耗尽，这导致了显著的拖尾电流，产生了巨大的关断损耗（Eoff​）。而SiC MOSFET仅依靠多子（电子）导电，关断过程几乎瞬间完成，彻底消除了拖尾电流。这意味着BMF540R12MZA3的开关损耗（Eon​+Eoff​）相较于同规格IGBT可降低70%以上 。
• 低导通电阻（RDS(on)​）与无拐点电压：该模块在25°C下的典型导通电阻仅为 2.2 mΩ （实测数据显示上桥约2.60 mΩ，下桥约3.16 mΩ）。更为关键的是，MOSFET伏安特性呈线性，不存在IGBT的VCE(sat)​门槛电压（通常为0.8V-1.5V）。在逆变器长期运行的轻载工况下（如光伏早晚时段、储能待机浮充），SiC MOSFET的导通损耗远低于IGBT，显著提升了系统的加权效率（CEC/Euro Efficiency）。
• 高温稳定性：在175°C的极端结温下，实测RDS(on)​上升至约5.03-5.45 mΩ 。虽然电阻随温度上升，但相比硅基器件，SiC的热导率（3× Si）和宽禁带特性使其在高温下不仅能维持电学性能，还能抑制漏电流的指数级增长。


2.2 封装革命：氮化硅（Si3​N4​）AMB基板的深度应用功率模块的可靠性短板往往不在芯片本身，而在封装材料的热机械应力匹配上。BMF540R12MZA3采用了高性能的**氮化硅活性金属钎焊（Si3​N4​ AMB）**陶瓷基板，这是区别于传统工业级模块的核心技术特征。
2.2.1 三大主流陶瓷基板性能对标为了透彻理解Si3​N4​的优势，我们将其与氧化铝（Al2​O3​）和氮化铝（AlN）进行详细对比：
物理特性Al2​O3​ (DBC)AlN (DBC/AMB)Si3​N4​ (AMB)技术评价与SiC适配性
热导率 (W/m·K)2417090AlN导热最强，但Si3​N4​通过减薄工艺（360um）可实现接近的热阻表现。
抗弯强度 (MPa)300-450350>700Si3​N4​强度是AlN的两倍，这对于抵抗热应力弯曲至关重要。
断裂韧性 (K1c​,MPa⋅m1/2)4.23.4 (脆性大)6.0-7.0Si3​N4​独特的长柱状晶粒交织结构赋予其极高的断裂韧性，能抑制裂纹扩展。
热膨胀系数 (ppm/K)6.84.72.5Si3​N4​与SiC芯片（4.0）及硅（2.6）最为接近，但与铜（17.0）失配严重，需AMB工艺补偿。
热冲击可靠性 (-40~150°C)~500次失效~100-500次失效>5000次无失效SiC模块的核心护城河。
2.2.2 为什么SiC必须使用Si3​N4​ AMB？功率密度与热应力集中：SiC芯片面积通常仅为同电流等级IGBT的1/3到1/5。这意味着热流密度（Heat Flux）极高。这种点热源会在基板上产生巨大的温度梯度。
铜层厚度需求：为了横向均热，SiC模块通常采用更厚的覆铜层（0.5mm-1.0mm）。然而，铜（CTE=17）与陶瓷（CTE=3-4）的热膨胀系数差异巨大。在温度循环中，界面产生的剪切应力极大。
失效机理差异：

• Al2​O3​/AlN (DBC) ：采用共晶键合。由于陶瓷脆性大且强度低，在热冲击下，铜箔容易剥离，或者陶瓷本体发生贝壳状断裂（Conchoidal Fracture）。实验数据显示，DBC基板在1000次热冲击后常出现分层 。
• Si3​N4​ (AMB) ：利用含有活性元素（如Ti, Zr）的Ag-Cu焊料，在陶瓷表面形成反应层。这种结合层具有一定的塑性，能缓冲热应力。加之Si3​N4​本身极高的抗弯强度（>700MPa）和断裂韧性，使其能够承受厚铜层的热拉扯而不破裂。


基本半导体的BMF540R12MZA3选用Si3​N4​ AMB，确保了模块在承载高频、高温波动工况下的长期机械可靠性，完美匹配了基本半导体对于“高可靠性、长寿命”工业级与车规级应用的要求 。

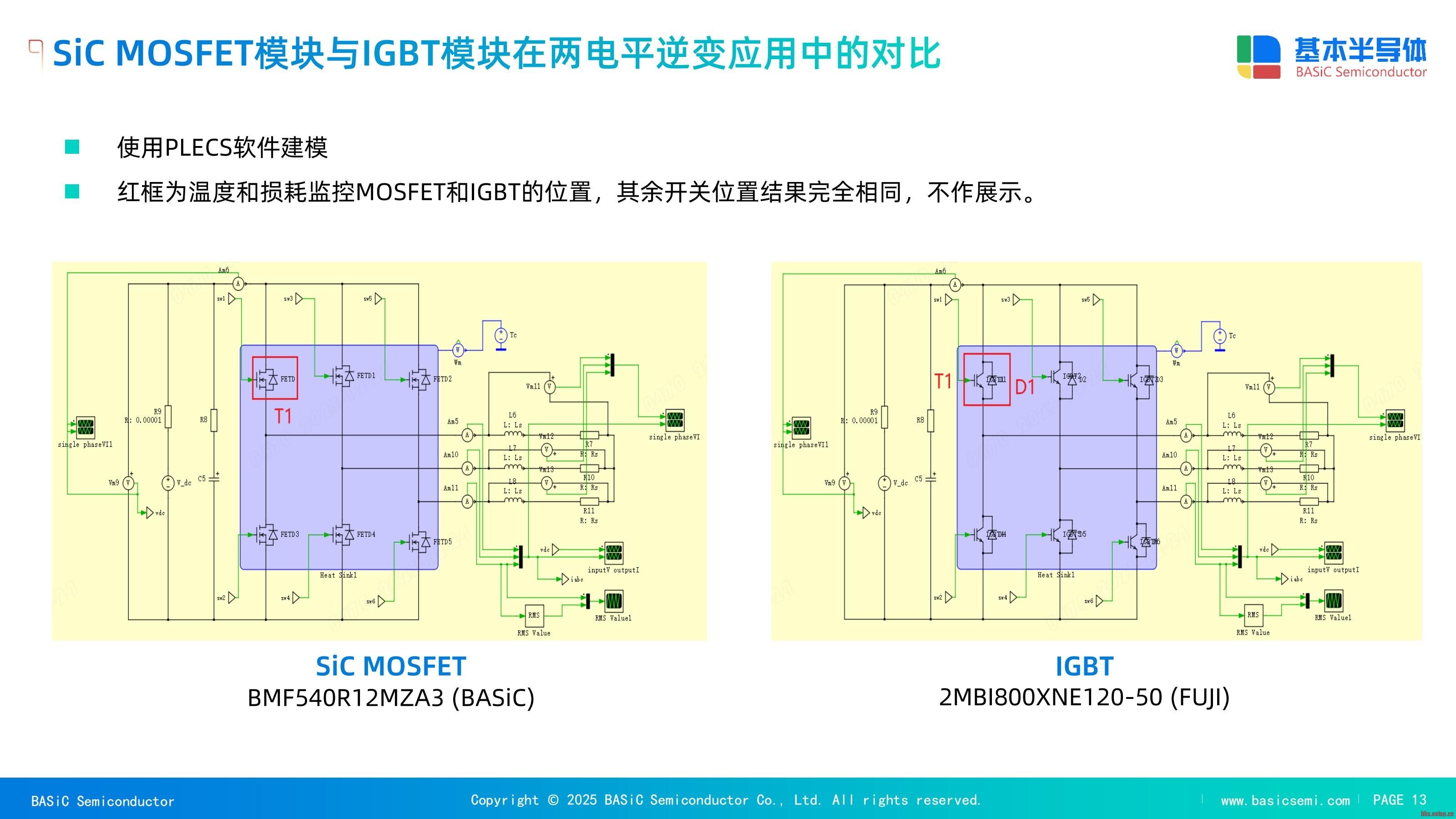

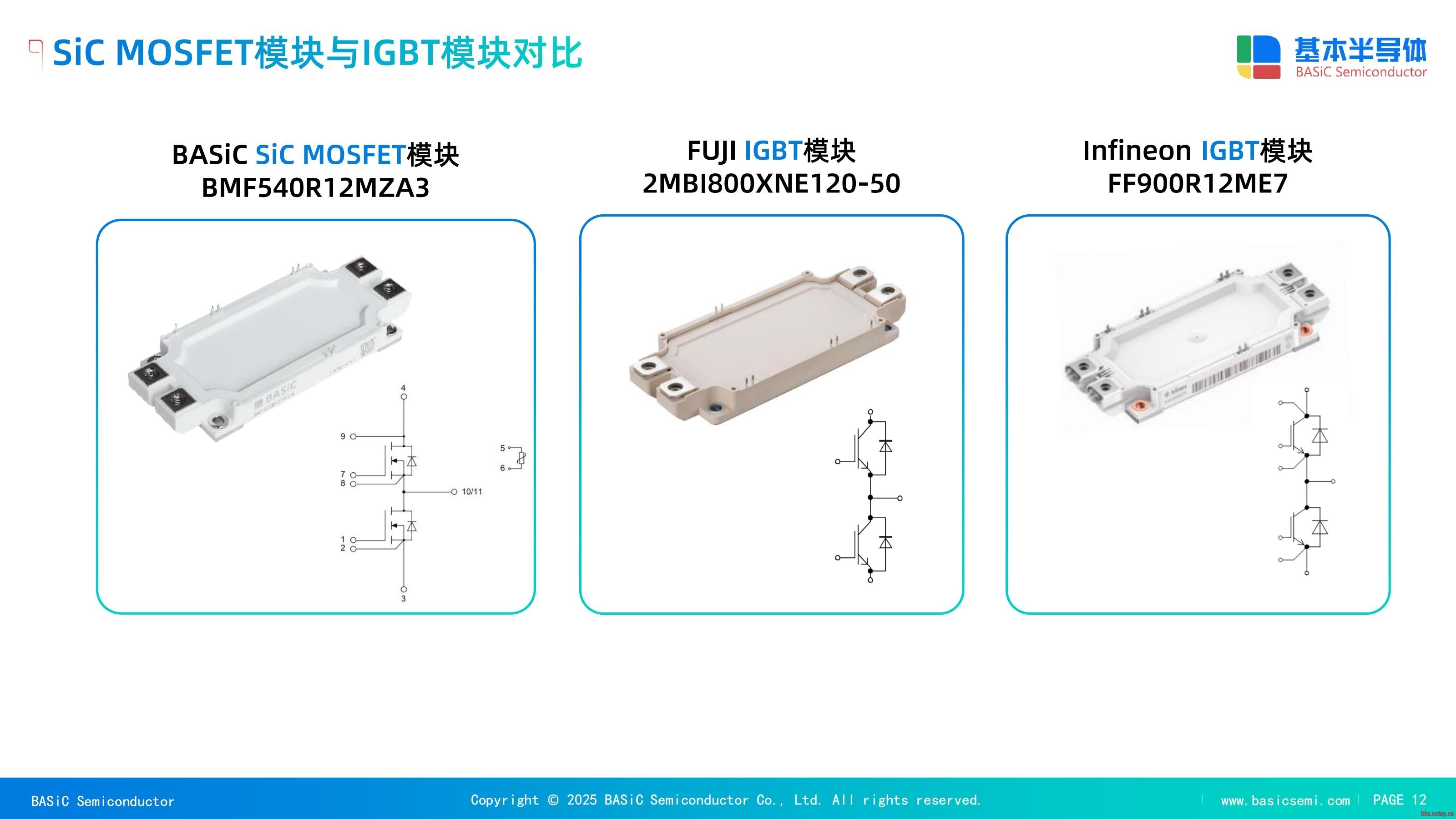

3. 性能巅峰对决：BMF540R12MZA3 vs. 国际一线IGBT仿真数据分析为了量化SiC带来的系统级收益，我们基于PLECS仿真环境，将额定电流540A的Basic Semi SiC模块与额定电流800A的Fuji Electric IGBT（2MBI1800XNE120-50）以及900A的Infineon IGBT（FF900R12ME7）进行了严苛的对比。
注意：用540A的SiC去挑战800A/900A的IGBT看似“以小博大”，但这恰恰反映了SiC在高频应用中无以伦比的电流输出能力——IGBT在大电流下受限于开关损耗引起的热失控，必须大幅降额使用，而SiC则能满血输出。
3.1 场景一：三相两电平逆变器（电机驱动/光伏并网）该拓扑是工业自动化与新能源发电中最基础的架构。

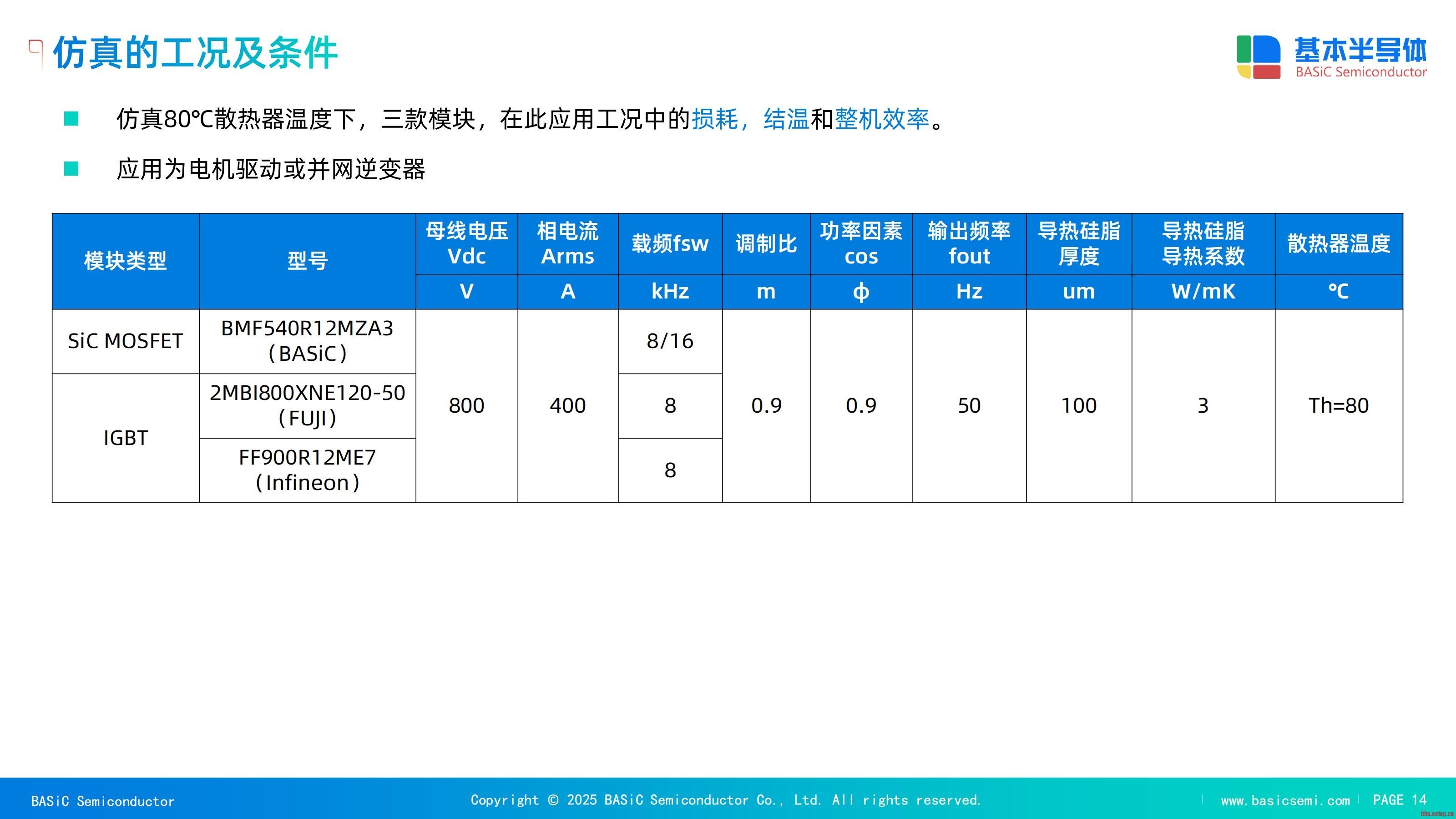

仿真工况条件：

• 母线电压 (Vdc​) : 800V
• 输出电流 (Irms​) : 400A
• 功率因数 (PF) : 0.9
• 散热器温度 (Th​) : 80°C
• 开关频率 (fsw​) : 8kHz（IGBT典型值） vs. 16kHz（SiC优势区）


表3.1：800V/400A工况下损耗与结温对比 (fsw = 8kHz)
模块型号器件类型额定电流单开关导通损耗 (W)单开关开关损耗 (W)单开关总损耗 (W)模块总损耗 (W)系统效率 (%)最高结温 (∘C)
BMF540R12MZA3SiC MOSFET540A254.66131.74386.412318.4699.38%129.4
Fuji 2MBI1800IGBT800A209.48361.76571.253427.5098.79%115.5
Infineon FF900IGBT900A187.99470.60658.593951.5498.66%123.8
深度洞察：

• 开关损耗的断崖式下降：BMF540R12MZA3的开关损耗（131.74W）仅为Infineon 900A IGBT（470.60W）的28% 。这是单极性器件无拖尾电流特性的直接体现。
• 导通损耗的权衡：虽然540A的SiC芯片面积远小于900A的IGBT，导致其导通损耗（254.66W）略高于IGBT（187.99W），但由于开关损耗的巨大优势，SiC模块的总损耗依然比900A IGBT低了41% 。
• 效率提升的经济账：从98.66%提升至99.38%，意味着损耗降低了一半以上。对于一个378kW的系统，这意味着减少了约2.7kW的发热量。这不仅降低了电费支出，更允许散热器体积和重量的显著缩减。
• 结温与散热：虽然SiC芯片结温（129.4°C）略高于IGBT，但这依然在175°C的安全工作区（SOA）内。SiC的高耐温性使其在更高结温下运行成为可能，从而进一步压榨散热系统的成本空间。

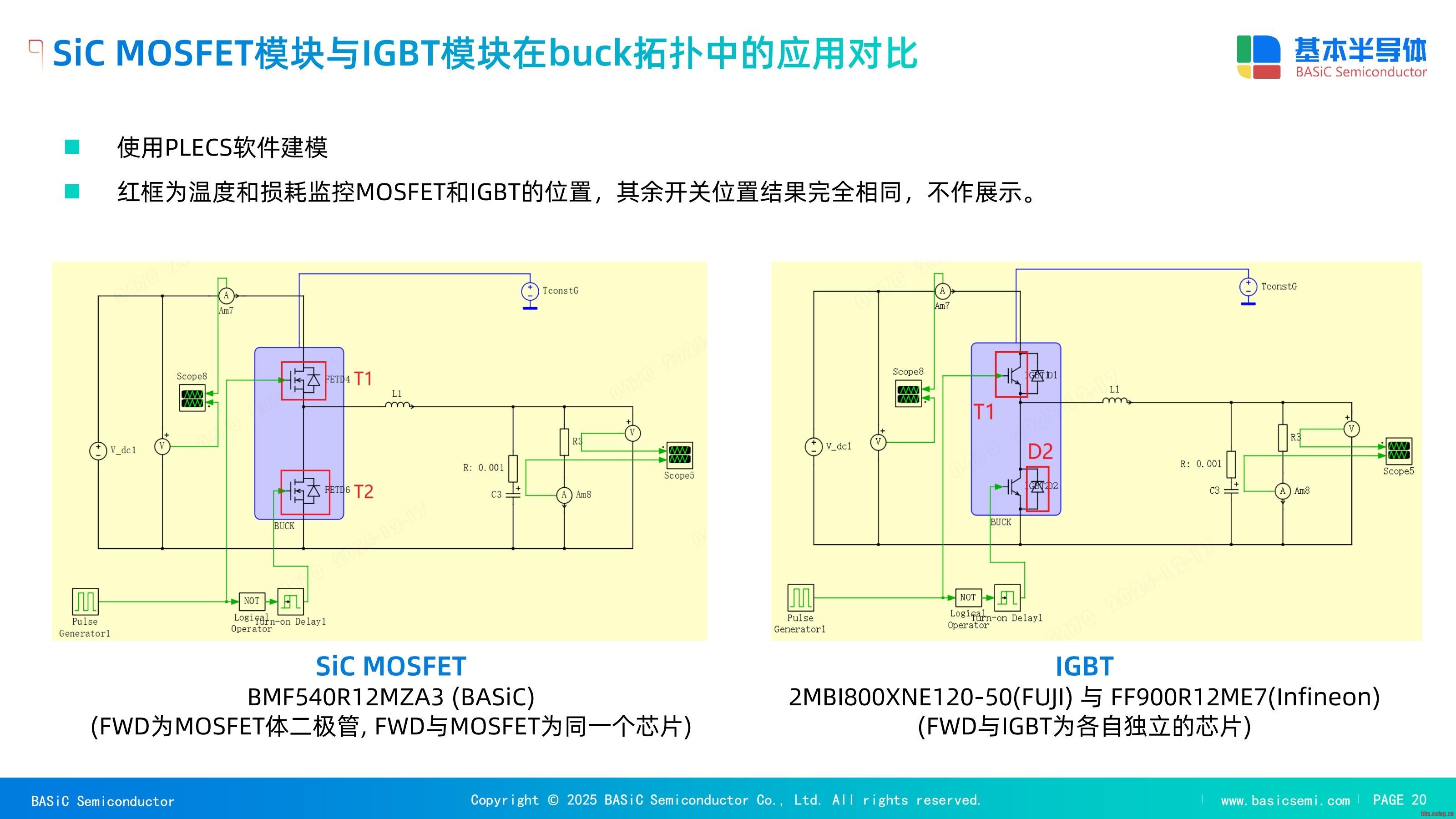

3.2 场景二：Buck变换器（储能PCS/光伏MPPT）Buck拓扑对开关频率更为敏感，因为电感体积与频率成反比。

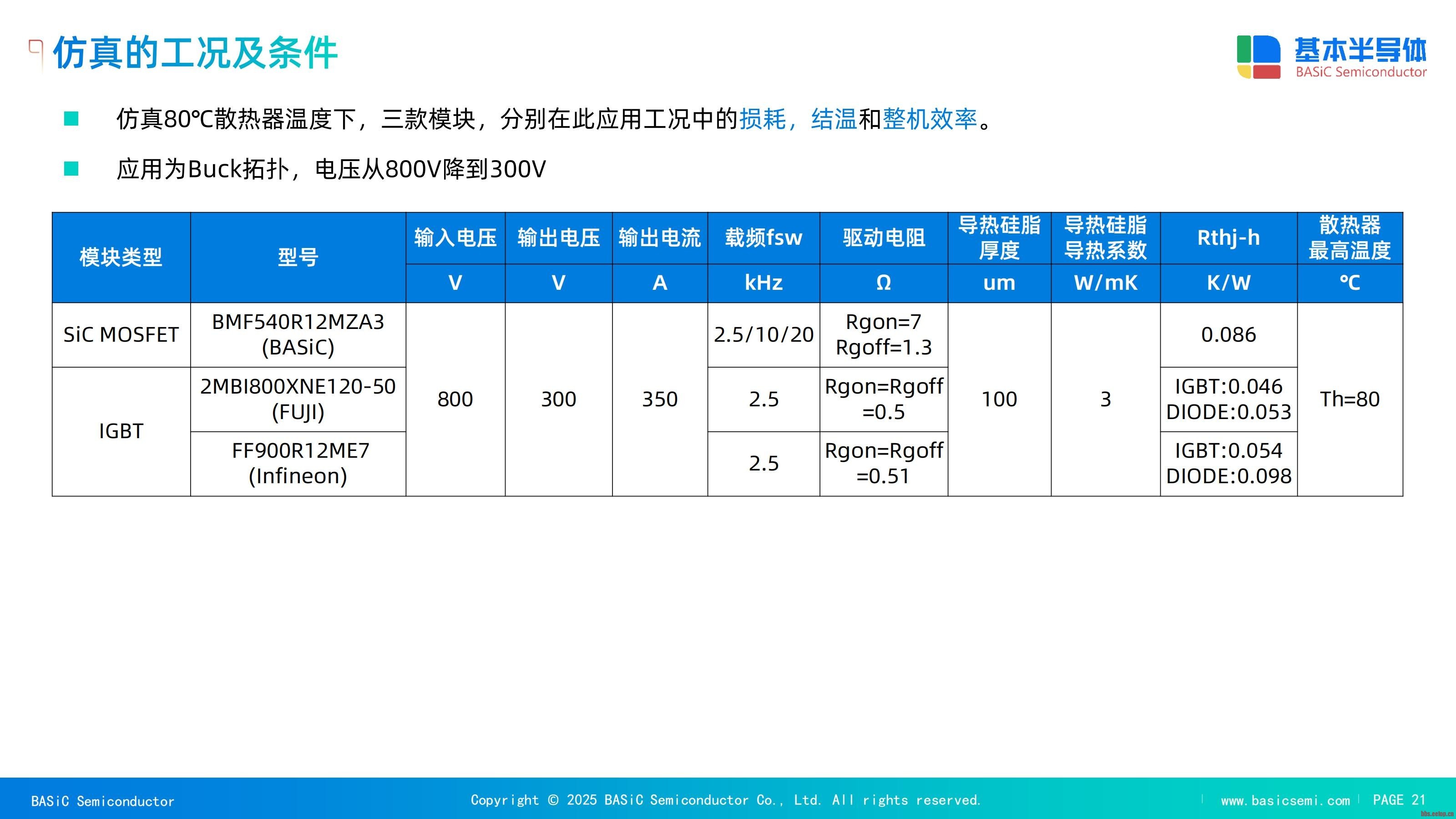

仿真工况条件：

• 输入/输出电压: 800V / 300V
• 输出电流: 350A
• 对比频率: 2.5kHz（IGBT基准） vs. 10kHz/20kHz（SiC优势）

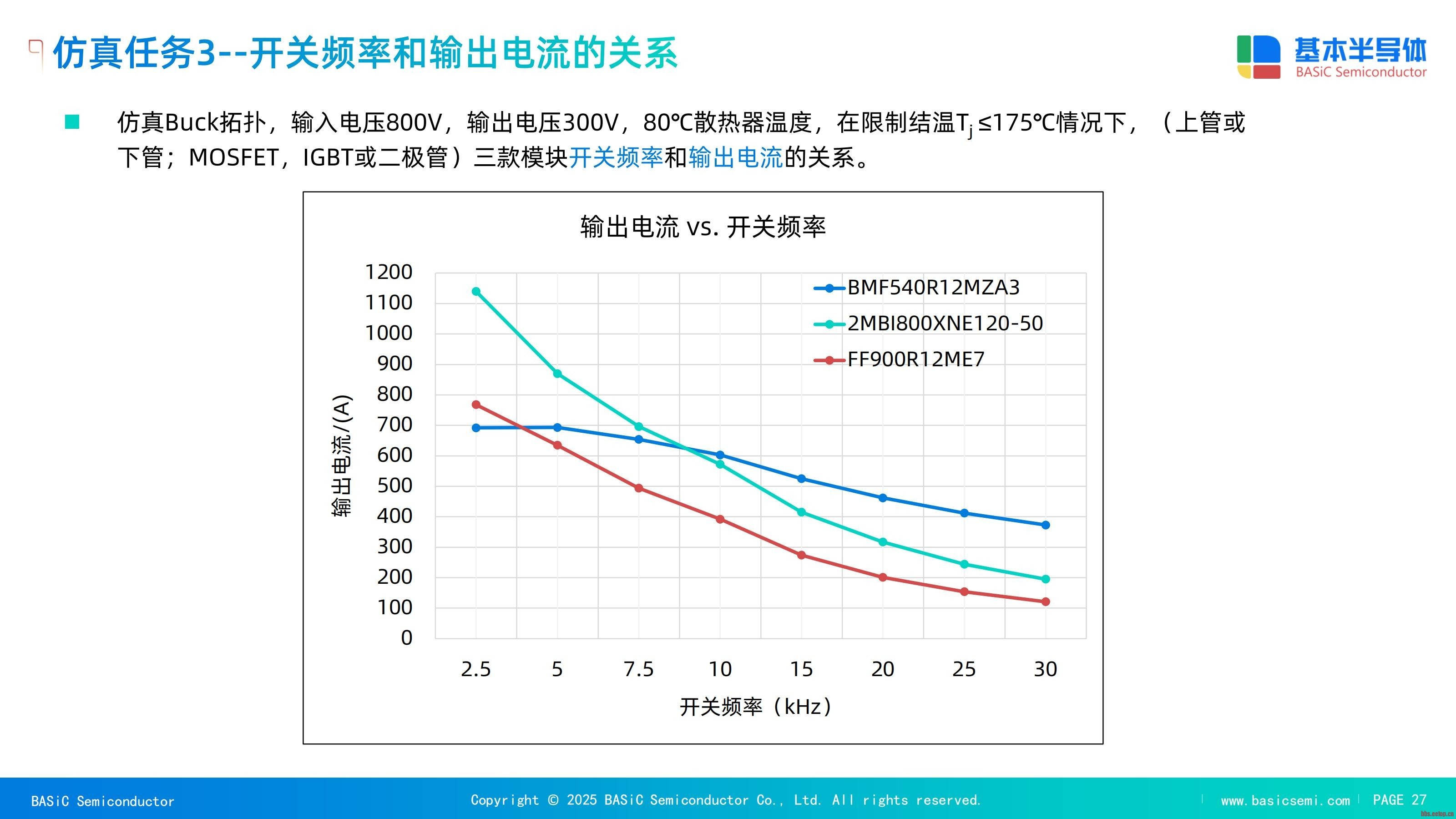

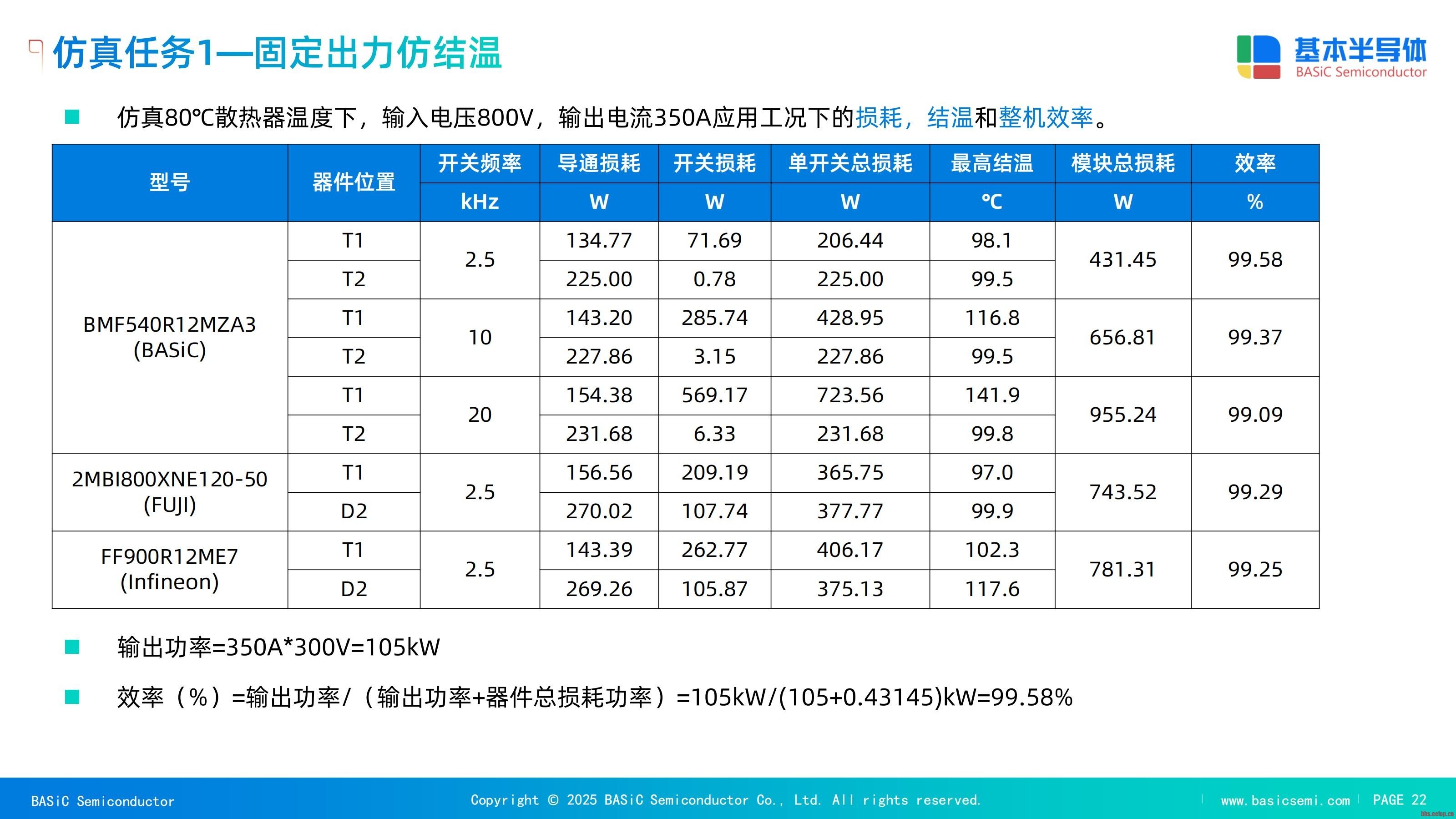

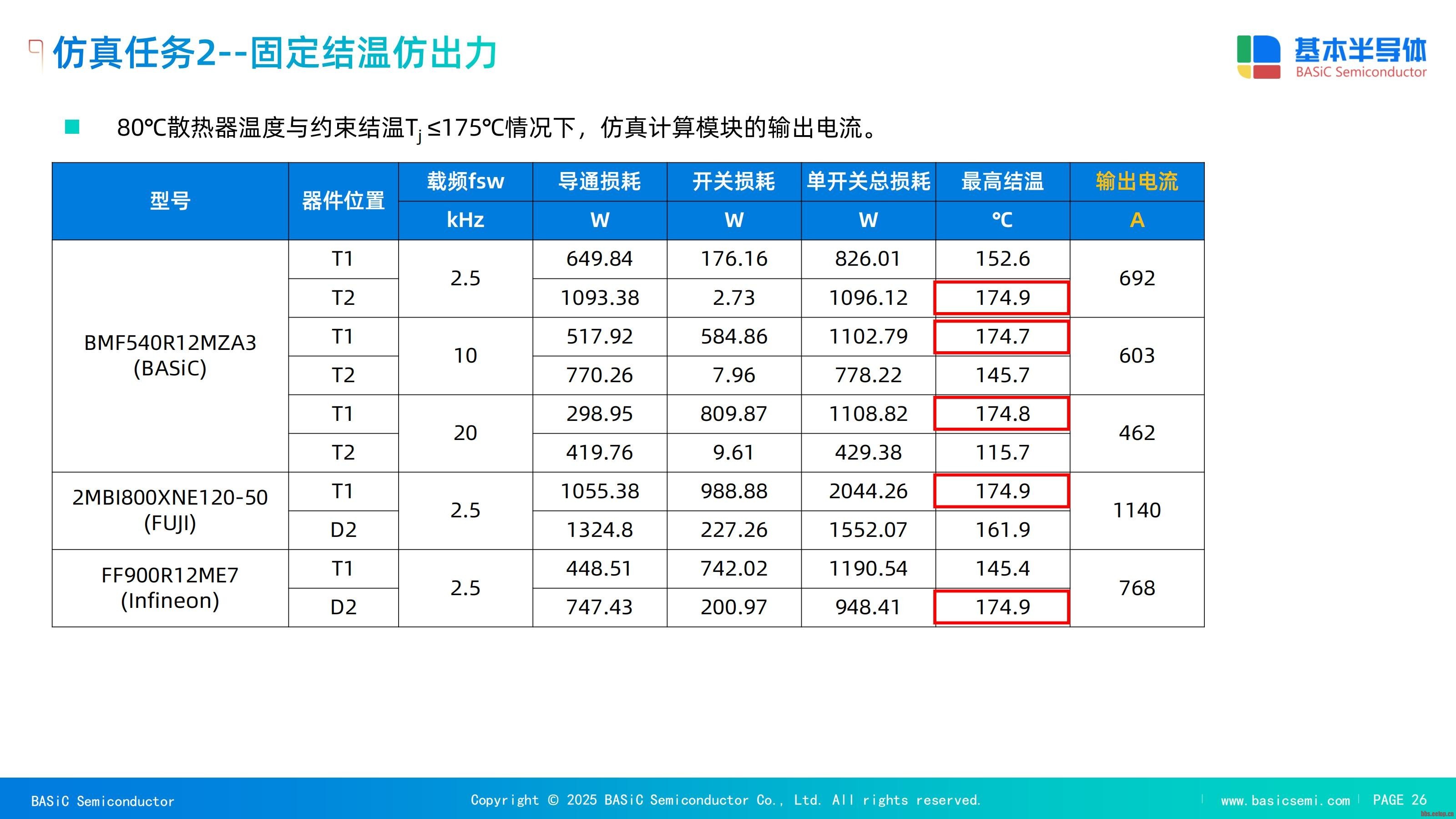

表3.2：Buck拓扑下频率与效率的博弈
模块型号开关频率 (fsw​)导通损耗 (W)开关损耗 (W)模块总损耗 (W)系统效率 (%)最高结温 (∘C)
BMF540R12MZA32.5 kHz430.650.78 (极低!)431.4599.58%99.5
BMF540R12MZA310 kHz371.06285.74656.8199.37%116.8
BMF540R12MZA320 kHz386.06569.17955.2499.09%141.9
Fuji 2MBI18002.5 kHz426.58316.93743.5299.29%99.9
Infineon FF9002.5 kHz412.65368.64781.3199.25%117.6 战略价值分析：

• 同频碾压：在2.5kHz同频下，SiC模块的总损耗（431.45W）仅为Infineon IGBT（781.31W）的55% 。
• 高频制胜：BMF540R12MZA3在20kHz下的效率（99.09%）依然能与IGBT在2.5kHz下的效率（99.25%）分庭抗礼。这是一个极具破坏力的结论。这意味着，工程师可以将开关频率提升8倍，从而将庞大昂贵的磁性元件（电感）体积缩小近80%，同时不牺牲甚至优化系统的整体热设计。这就是倾佳电子推动SiC模块替代IGBT模块的核心逻辑——用半导体的成本换取系统磁性元件和散热的成本大幅下降。


4. 驾驭极速：驱动方案与米勒钳位（Miller Clamp）的必要性SiC MOSFET的高速开关特性（极高的dv/dt）是一把双刃剑。在带来低开关损耗的同时，也引发了严重的米勒效应（Miller Effect）寄生导通风险。
4.1 米勒效应的物理机制在半桥拓扑中，当上管（HS）快速开通时，开关节点（Switch Node）电压以极高的速率（例如50V/ns）上升。这个dv/dt会通过下管（LS）的寄生栅漏电容（Cgd​，即米勒电容）产生位移电流IMiller​：
IMiller​=Cgd​×dtdVDS​​
该电流必须流经栅极回路返回源极。如果栅极驱动回路阻抗（Rg(off)​）不够低，电流会在栅极电阻上产生压降 Vdrop​=IMiller​×Rg(off)​。一旦该压降叠加在栅极上超过了SiC MOSFET的阈值电压（VGS(th)​），下管就会发生误导通。由于此时上管已经导通，这将导致电源母线直通短路（Shoot-through），引发灾难性故障 。
为什么SiC比IGBT更怕米勒效应？

• 阈值电压低：BMF540R12MZA3的VGS(th)​典型值为2.7V，高温下甚至更低（约1.85V），而IGBT通常为5-6V。SiC的噪声容限极低。
• 开关速度快：SiC的dv/dt是IGBT的5-10倍，产生的米勒电流大得多。


4.2 解决方案：有源米勒钳位（Active Miller Clamp）为了解决这一问题，基本半导体及其关联公司青铜剑科技（Bronze Technologies）提供了专用的驱动芯片解决方案，如BTD5350M。
工作原理：
BTD5350M内部集成了一个能够直连栅极的低阻抗MOSFET。在驱动器检测到关断信号且栅极电压下降到特定阈值（如2V）以下时，该内部MOSFET导通，将栅极直接短路到负电源轨（VEE​）。这相当于在关断稳态时，旁路了外部的栅极电阻Rg(off)​，提供了一条极低阻抗的通路来泄放米勒电流，从而将栅极电压死死“钳位”在低电平，防止误触发 。
实测效果对比：
根据双脉冲测试数据 ：

• 无米勒钳位：在800V/40A工况下，下管栅极电压受串扰最高冲至7.3V，远超阈值，极易炸管。
• 有米勒钳位：同样工况下，下管栅极电压波动被限制在2.0V以内，处于绝对安全区域。

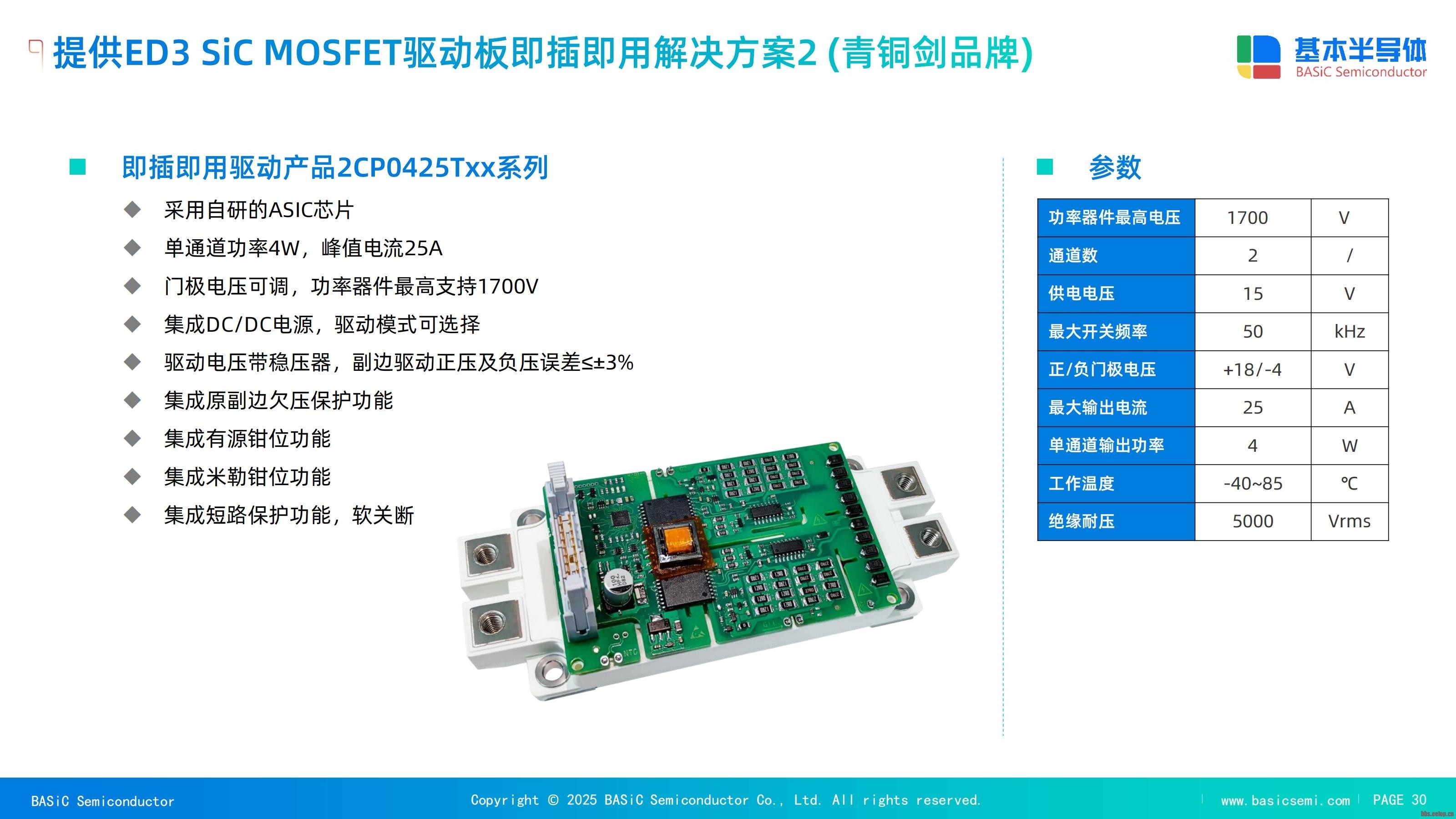

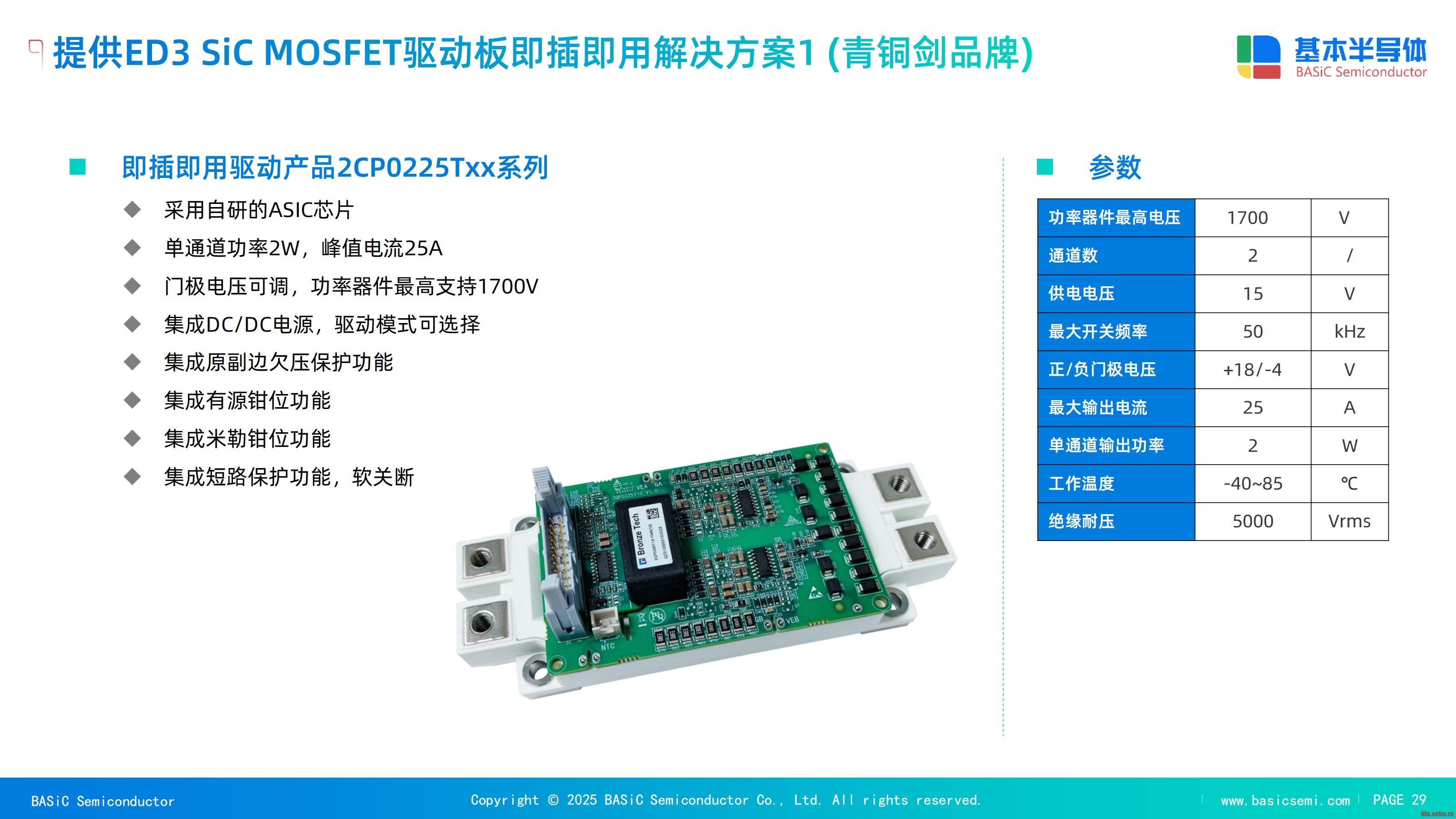

4.3 推荐驱动方案：青铜剑2CP0425Txx系列配合BMF540R12MZA3，倾佳电子推荐使用青铜剑的2CP0425Txx即插即用驱动板 ：

• 单通道功率4W：足以驱动大电荷量的SiC模块（QG​=1320nC）。
• 峰值电流25A：确保极快的开关速度。
• 集成功能：集成了有源米勒钳位、短路保护、软关断及原副边欠压保护。
• 高绝缘耐压：5000Vrms，适配1200V-1700V高压应用。


5. 产业价值重构：新能源与工业应用的落地场景BMF540R12MZA3的技术优势在特定的应用场景中将转化为巨大的商业价值。
5.1 储能变流器（PCS）与1500V系统随着储能电站向1500V DC高压架构演进，对功率器件的耐压与效率提出了严苛要求。

• 应用优势：BMF540R12MZA3的1200V耐压非常适合用于T型三电平或NPC三电平拓扑的1500V PCS中。
• 价值点：利用其在20kHz下的高效率（>99%），PCS制造商可以大幅减小滤波电感和电容的尺寸，实现更高的功率密度（kW/L）。这对于寸土寸金的集装箱式储能系统至关重要。同时，高效率减少了空调系统的能耗，提升了储能电站的综合能效比（RTE）。


5.2 固态变压器（SST）与智能电网SST是能源互联网的核心节点，旨在取代笨重的工频变压器。

• 应用优势：SST内部包含高频隔离级（DAB变换器），要求器件在极高频率下工作以缩小变压器磁芯体积。
• 价值点：仿真显示，将频率从50Hz提升至20kHz，变压器体积可缩小90%以上。BMF540R12MZA3的低开关损耗是实现中压直挂式SST商业化的关键使能技术。Si3​N4​ AMB基板的高可靠性则保障了电网设备20年以上的长寿命需求 。


5.3 工业电机驱动与辅助牵引

• 应用优势：在伺服驱动和轨道交通辅助变流器中，频繁的加减速带来巨大的热冲击。
• 价值点：Si3​N4​基板高达5000次以上的抗热冲击能力，解决了传统模块在重载循环下的寿命短板。同时，SiC的高频特性可降低电机谐波损耗，提升电机系统的整体效率。


6. 结论：国产SiC供应链的战略支点 深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

通过对基本半导体BMF540R12MZA3的深度剖析，我们不难发现，这不仅仅是一款性能卓越的功率模块，更是国产半导体产业链在高压、大功率、高可靠性领域的一次有力突围。

• 技术层面：通过采用**Si3​N4​ AMB基板**，成功解决了SiC高功率密度带来的热机械可靠性难题；通过基本半导体自主研发的3代SiC MOSFET芯片技术，实现了对同电压等级甚至更高电流等级IGBT的降维打击——损耗降低50%以上，且支持频率提升5-10倍。
• 应用层面：仿真数据确凿地证明了其在2-level逆变和Buck变换器中具备99%以上的系统效率潜力，为光伏、储能和SST设备的小型化、高效化提供了坚实的物理基础。
• 生态层面：配合基本半导体子公司青铜剑BTD5350M等带有米勒钳位功能的驱动芯片，构建了从器件到驱动的完整闭环，降低了用户的应用门槛。


倾佳电子代理并力推这一产品线，不仅是对“SiC模块取代进口IGBT模块”这一技术必然性的践行，更是为中国新能源与工业自动化产业提供了一条自主可控、性能顶尖的供应链选择。在未来的能源互联网版图中，以BMF540R12MZA3为代表的高性能SiC模块，必将成为连接能量与信息的关键枢纽。
