特性 - GP8502通过I2C信号输入，将数据线性转换成0-2.5V或者0-VCC的模拟电压输出
- 内置12bit DAC
- 输出电压误差：< 0.5% （通过校准获得更高精度）
- 输出电压线性度误差：0.1%（选择内部2.5V基准）
- 输出短路保护，输出脚与地短路时芯片进入保护模式停止输出。
- 电源电压：2.7V-5.5V
- 功耗：<4mA
- 启动时间：<2ms
- 工作温度：-40°C to 85°C
描述 GP8502是一个I2C信号转模拟信号转换器 DAC。此芯片可以将I2C信号的数据线性转换成0-2.5V或者0-VCC的模拟电压，并且输出电压线性度达到0.1%。 应用 - 通用信号转换
- 马达调速、LED调光
- 逆变器、电源
- 工业模拟信号隔离
1. 管脚定义 表-A 管脚分布
2. 绝对最大额定参数 工业操作温度: -40℃至85℃ 储存温度: -50℃至125℃ 输入电压: -0.3 v VCC + 0.3 v 最大电压: 5.5 v ESD保护: > 2000 v *超过“绝对最大额定值”中列出的参数值可能会造成永久性损坏设备。不保证器件在超出规范中列出的条件下操作。长时间暴露于极端条件下可能影响设备可靠性或功能。 3. 典型应用 3.1 基本功能（典型电路）

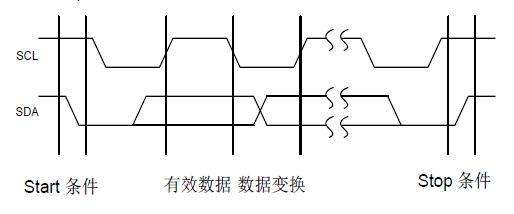

3.2 操作方法 3.2.1 Start、Stop 条件、有效数据、数据变换格式

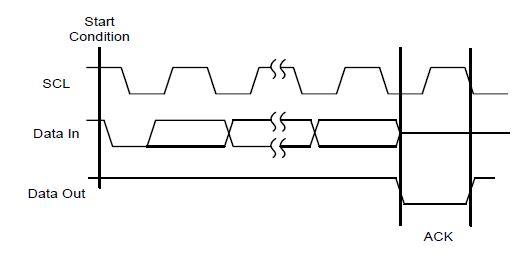

3.2.2 ACK 格式
3.2.3 设置下图中红色配置位，地址设置为02，则对VOUT0 进行操作。将12bit DATA 数据分为DATA0 Low 和DATA0 High 写入，DATA0Low 为低Byte，DATA0 High 为高Byte，并且无视DATA0 Low 的低4位。如果是0-VCC 模式，则输出相对应的电压为：VOUT=DATA0/0xFFF*VCC。如果0-2.5V 模式，则输出相电压为：VOUT=DATA0/0xFFF*2.5V。
3.2.4 GP8502 支持将电压数据保存在芯片内，保证掉电启动后依然能处于相应的电压输出状态。 通过发送下图所示数据，可以实现写入的数据固化到芯片内部。

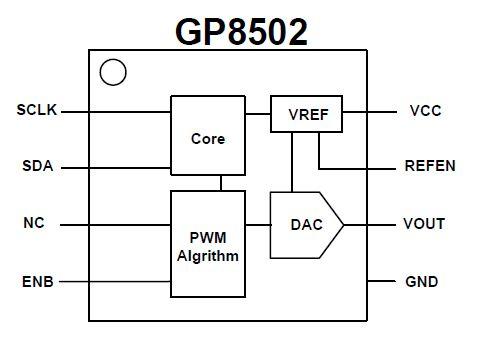

4. 器件功能 GP8502是一款高性能单通道DAC芯片（I2C到模拟电压转换器），通过I2C将12BIT数据转换成模拟电压，输出电压范围为0-2.5V或者0-VCC，通过芯片REFEN管脚配置选择。REFEN信号接地或者浮空，则VOUT输出0-VCC，REFEN信号接VCC，则VOUT输出0-2.5V。芯片通过ENB管脚控制输出信号，如果ENB接地或者浮空，VOUT正常输出电压。如果ENB接高，VOUT输出0V。 GP8502的默认输出电压精度为0.5%，线性度0.1%。 当GP8502芯片作为系统的接口芯片使用，需要在VOUT输出脚上对地接一个0.1uF电容和一个6V的单向TVS，保证芯片的热插拔、静电、反接等保护。
5. 表-B 交流特性
6. 表-C 直流特性
7. 订购须知
|
