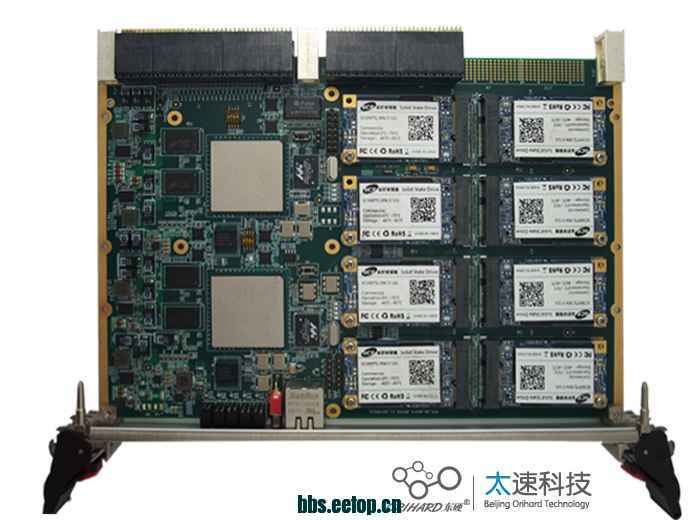

基于6U VPX 的mSATA高性能数据存储板


一、板卡概述       该产品系我司自主研发。基于标准6U VPX架构。

二、产品特性

       zui.gif 大存储容量8TB
       读写方式RAID0 ,读写速率2GB/s
       四路x4 SRIO@5Gbps/Lane
       两路 x4 PCIe@5Gbps/Lane
       板载4GB DDR3 SDRAM
       板载 2颗 128MB NorFlash
       两路1000Base-T接口
       符合VITA46.0 VPX Base Standard

三、原理框图
四、产品规格
处理能力
两片 Xilinx FPGA XC7K325T-2FFG900I
存储能力
每片FPGA外挂DDR3 SDRAM 256M x 64bit
每片FPGA 外挂BPI Flash 128MB,用于程序加载
外挂8个mSATA盘 @ 6Gbps/lane,总容量 可达8TB
VPX接口
P0:单电源供电,系统复位(低电平有效),SM总线(IIC)
P1:四组x4 SRIO @ 5Gbps/Lane
P2:两组x4 PCIe @ 5Gbps/Lane,一个千兆以太网 10/100/1000 Base-T
P3:32对LVDS
P4:32对LVDS
前面板
一个千兆以太网
两个电源指示灯
一个系统复位按键
两个FPGA分别引出4个LEDs至前面板,用于状态指示及调试
片间互联
两个FPGA 实现72对LVDS互联
工作温度
-40℃~ 70°C
供电要求
单电源DC12V~5A
散热方式
风冷散热
