由于MVB网络采用分布式网络结构,各组网设备分布在不同电气柜,甚至是在不同车辆上,各组网设备往往来自于不同供应商,这给MVB网络调试及诊断带来了很大的难度。目前MVB网络调试及故障排查,主要是通过仪器查看网络通信波形以及报文,依靠人工分析,进行网络质量评估和故障定位。网络评估和故障排查工作对操作人员的技术要求高,评估结果不精确,排查效率低下。

针对上述情况,北京润科通用技术有限公司成功研制出一款MVB智能分析工具——MVB智能诊断仪,该产品实现了列车MVB网络质量量化评估与故障自动化分析定位功能。产品设计目标为:
?? 在故障发生前,及时检测并预警可能发生故障
?? 在故障发生后,快速分析定位网络故障
?? 在调试检修完成前,准确评估列车当前网络状态

产品可应用于列车调试、运营、维保期间的MVB网络调试检修环节。

应用场景
MVB总线质量评估
列车调试检修完成前,需要确认整车网络质量是否符合出厂要求。调试检修人员将MVB智能诊断仪接入网络,使用设备配套软件导入列车拓扑表,点击启动软件诊断分析功能。软件控制设备采集总线报文及波形信息,分析总线及设备误码、波形参数,判断总线健康状态,检测是否存在潜在故障,输出评估报告。
MVB故障排查
列车报MVB网络故障,检修人员将MVB智能诊断仪接入网络,使用设备配套软件导入列车配置信息,点击启动软件诊断分析功能。软件控制设备采集总线报文及波形信息,分析网络各设备状态,以图表结合形式,展示网络故障位置信息以及可能故障原因。
MVB偶发故障分析
列车闪报MVB网络故障,检修人员将MVB智能诊断仪接入网络,使用设备配套软件导入列车配置信息,设置产品启动分析条件,点击启动软件偶发故障诊断分析功能。设备根据设置的分析条件,采集存储总线故障报文及波形信息,通过配套上位机软件对数据进行分析,以图表结合形式,展示网络故障位置信息以及可能故障原因。

应用案例
案例一:MVB网络故障检测
某厂调试车间,现场调试人员反映某车报B路故障,他们正通过甩线方式排查故障源。调试工程师将MVB智能诊断仪接入故障列车网络后,导入列车配置信息,分析几十秒后,检测到故障为十三车的某设备问题。更换故障设备控制板后,网络恢复正常。设备检测结果下图所示:

某车间列车MVB网络设备状态

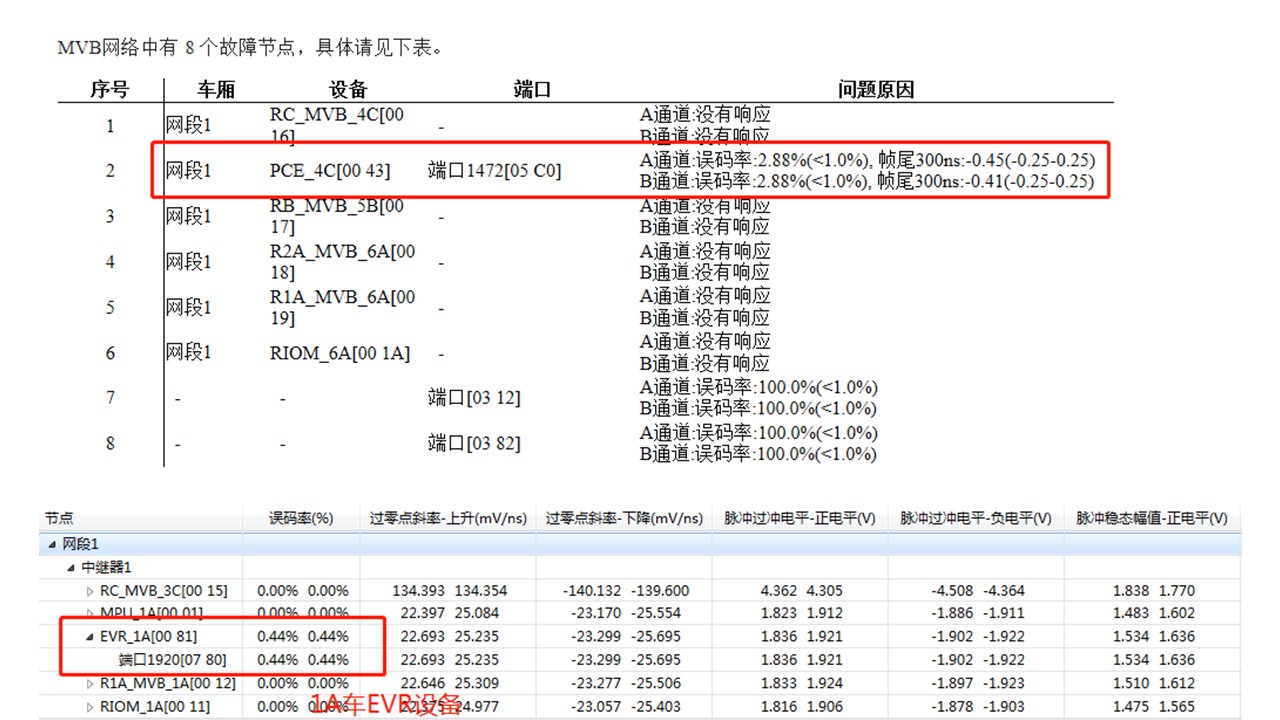

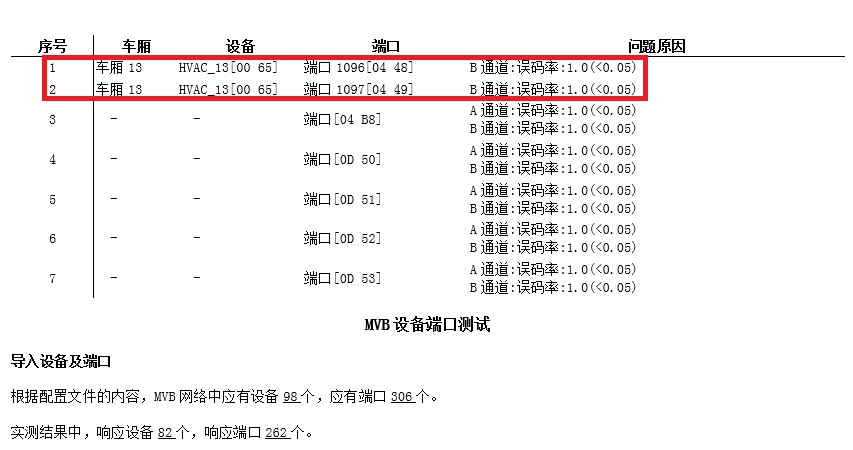

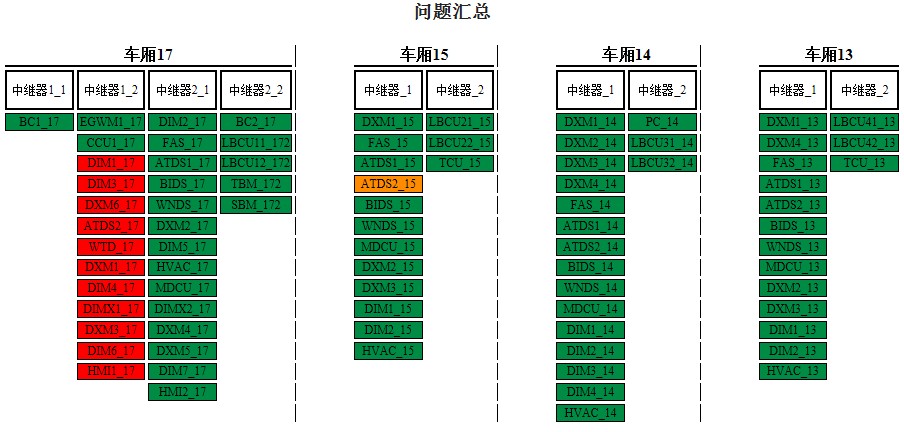

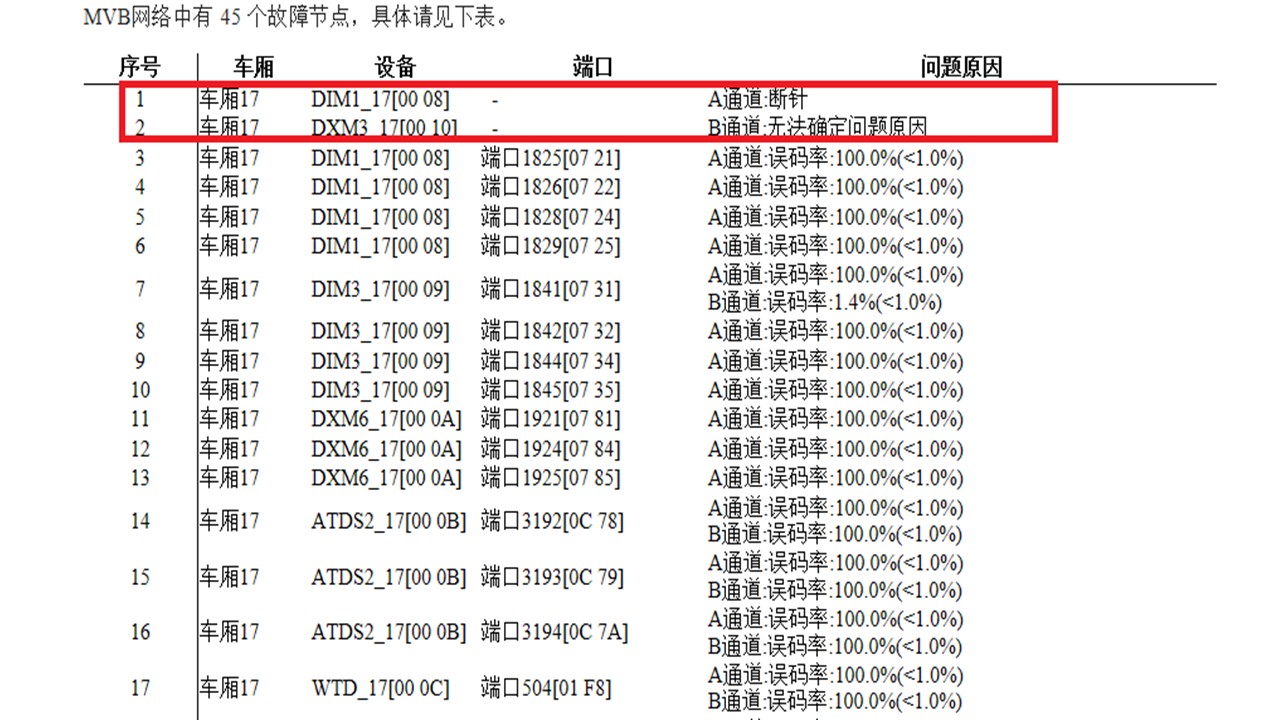

某车间列车MVB故障列表

案例二:MVB总线质量评估
某市机场线某车辆存在牵引系统偶报通信故障的情况,客户采用MVB智能诊断仪接入头车进行测试,通过采集列车MVB通信的数据及物理波形,分析发现4车牵引(PCE)设备以及1车的事件记录仪(EVR)设备均存在报文丢失的情况,其中PCE设备的误码率较高,在2%~3%之间,EVR设备的误码率低于1%。设备检测结果下图所示:

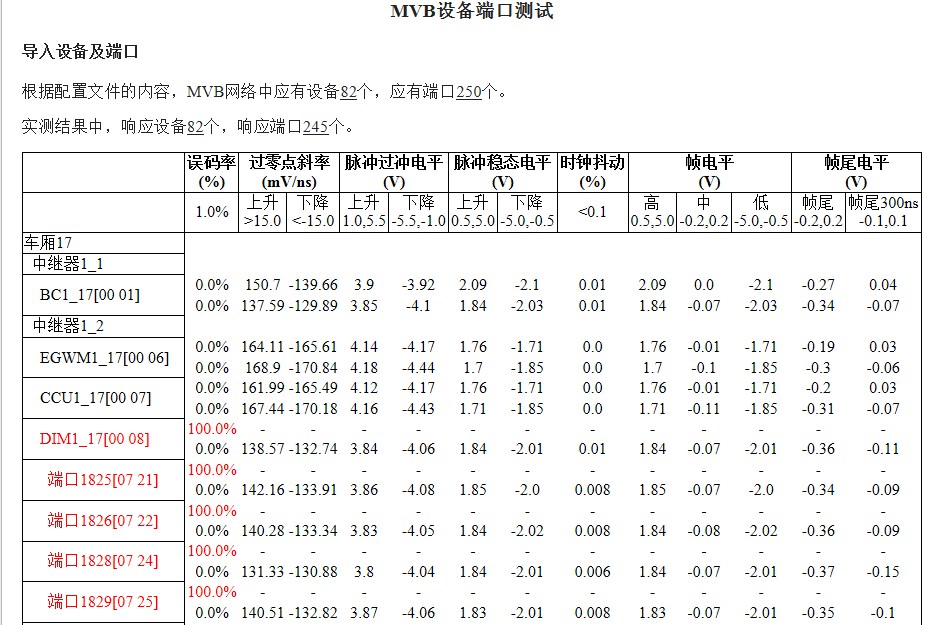

某机场线MVB网络设备状态

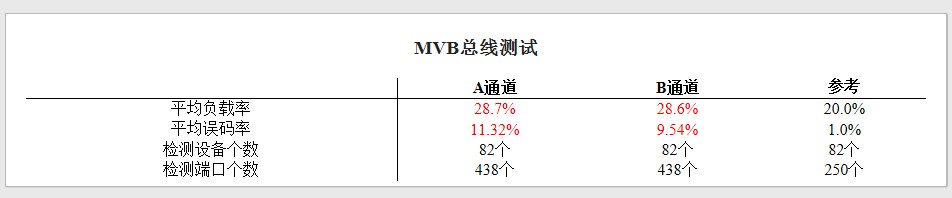

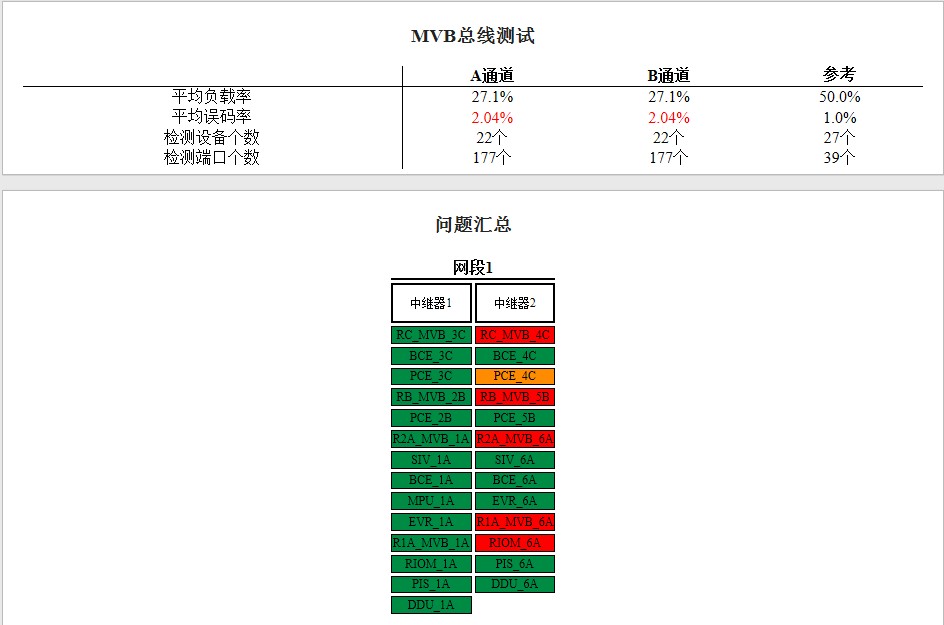

某机场线MVB故障列表

产品介绍
MVB智能诊断仪通过统计MVB总线误码信息、分析网络波形特征参数,结合网络拓扑结构,评估MVB网络通信质量。设备可用于检测列车MVB网络故障位置信息,并分析故障可能原因,也可用于评估列车MVB网络健康状态,分析网络健康指数,检测网络潜在故障。
功能介绍

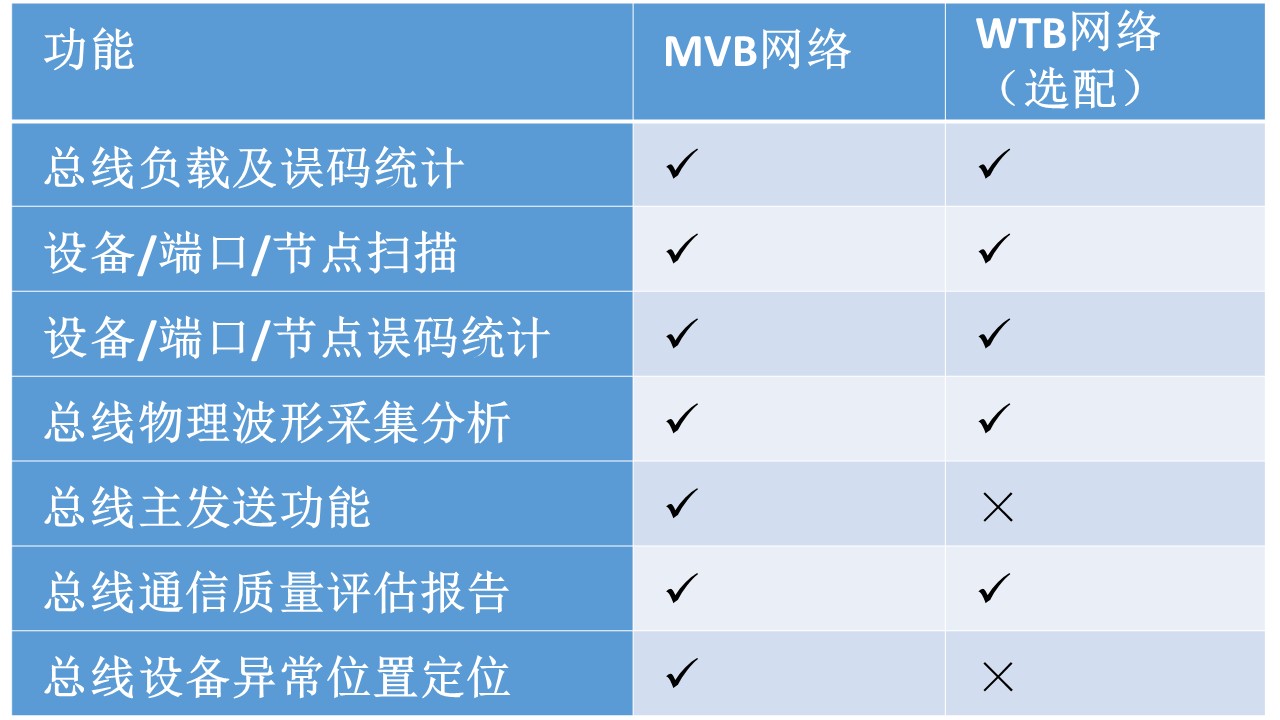

设备基础功能见下表,MVB网络支持监听分析及检索分析模式,WTB仅支持监听分析模式。设备WTB相关功能为选配功能,可根据需要进行裁剪。


设备功能

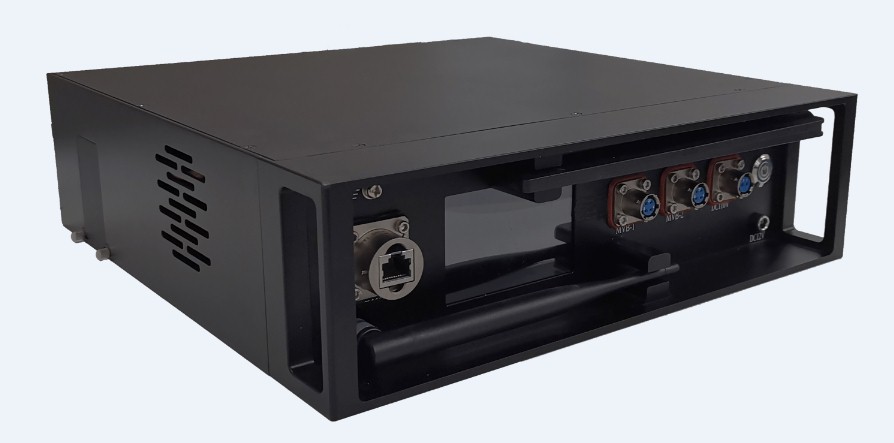

设备俯视图

接口参数


设备接口

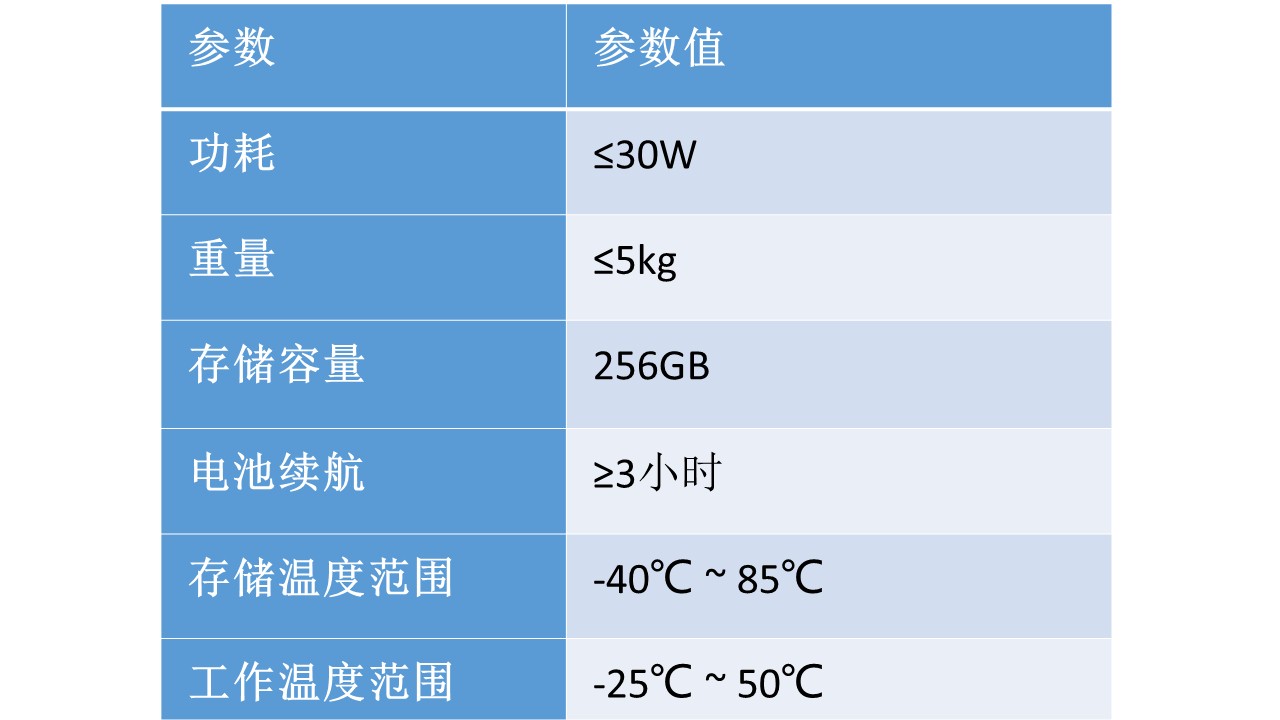

设备参数

设备连接
设备连接方式如下图所示,诊断设备应串接形式接入网络中:
?? MVB监听分析模式,设备串接入网络后,设备上电与否,不影响列车网络通信
?? MVB检索分析模式,设备使用之前,应断开MVB网络主设备
?? WTB监听分析模式,需要将两根WTB线缆分别串接入WTB网络。

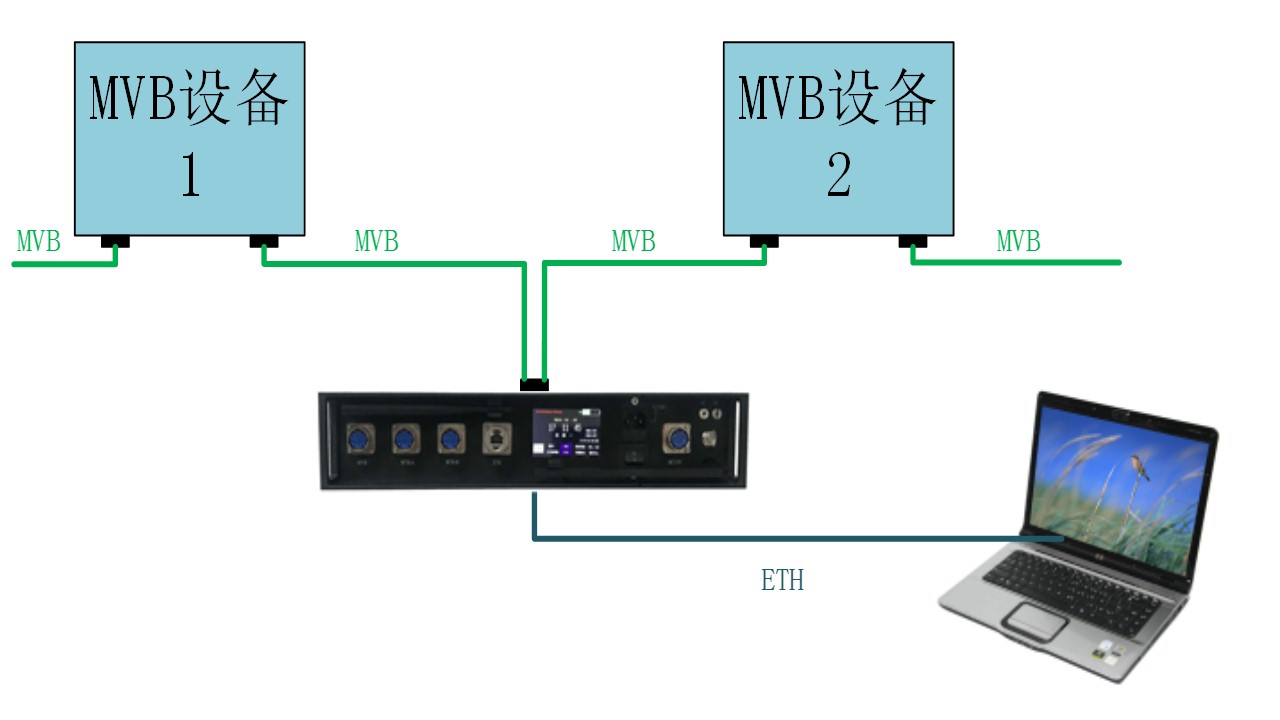

设备MVB网络连接方式

软件使用
MVB智能诊断仪的上位机软件采用平铺式界面设计,所见即所得,软件操作简单,易于使用。软件支持三种工作模式选择,分别为MVB网络质量分析、MVB网络偶发故障分析、WTB网络质量分析(选配功能)。除三种工作模式外,软件还支持健康阈值参数设置、列车网络拓扑的管理等辅助功能。软件功能使用介绍如下:
1.用户操作三步骤
?? Step1:设备接入MVB/WTB网络
?? Step2:选择分析车型(确定列车拓扑信息)
?? Step3:选择工作模式,启动分析
启动分析后,设备自动采集总线数据,并分析网络状态及故障信息,生成网络质量评估报告。



MVB网络质量分析功能

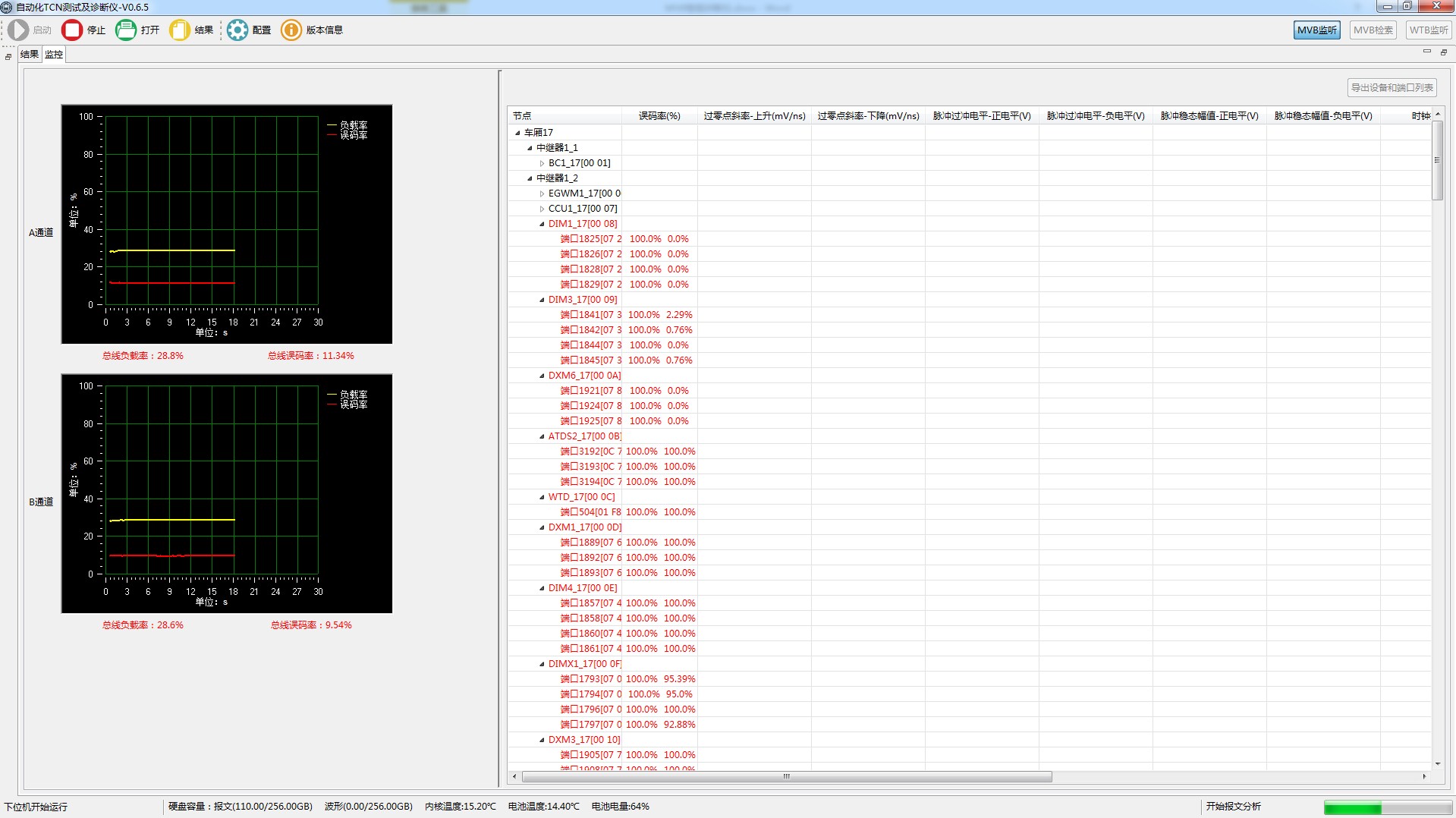

诊断结果图形化展示




诊断结果列表展示


2.支持四级健康状态评估
?? 绿色:正常
?? 黄色:波形指标异常,设备告警
?? 橙色:误码率指标异常,设备故障
?? 红色:设备A/B路不响应,设备严重故障



总线信息分析




设计及端口信息分析


3.健康阈值设置
软件支持网络健康阈值设置,设备根据设置阈值,诊断网络健康状态。

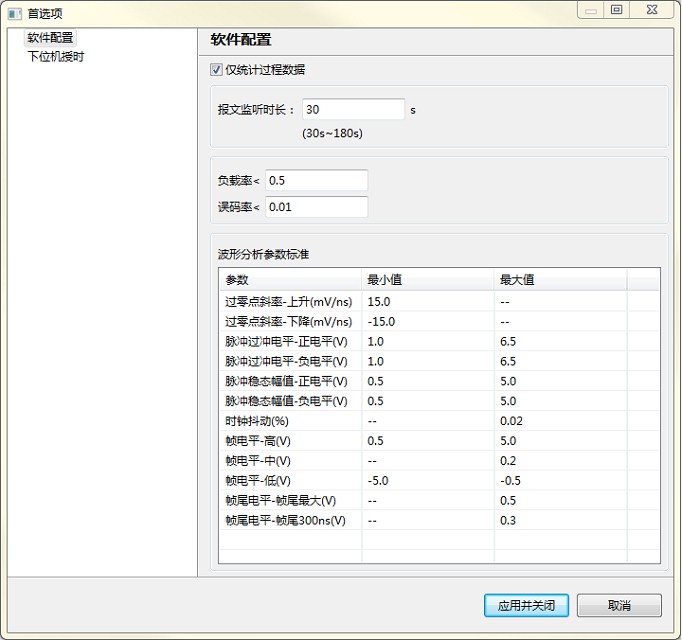

健康阈值配置界面


4.列车拓扑管理
软件支持列车拓扑信息管理功能。设备根据导入拓扑表格,对列车故障进行诊断及定位。

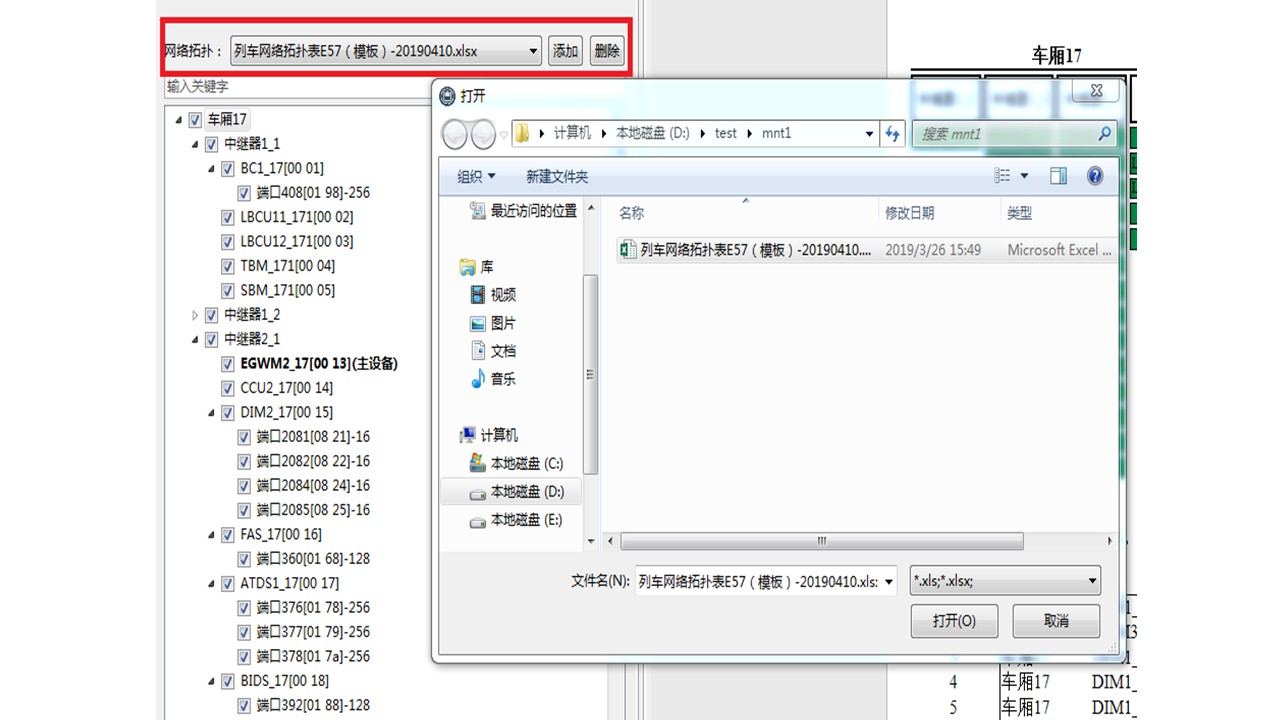

列车拓扑管理界面
